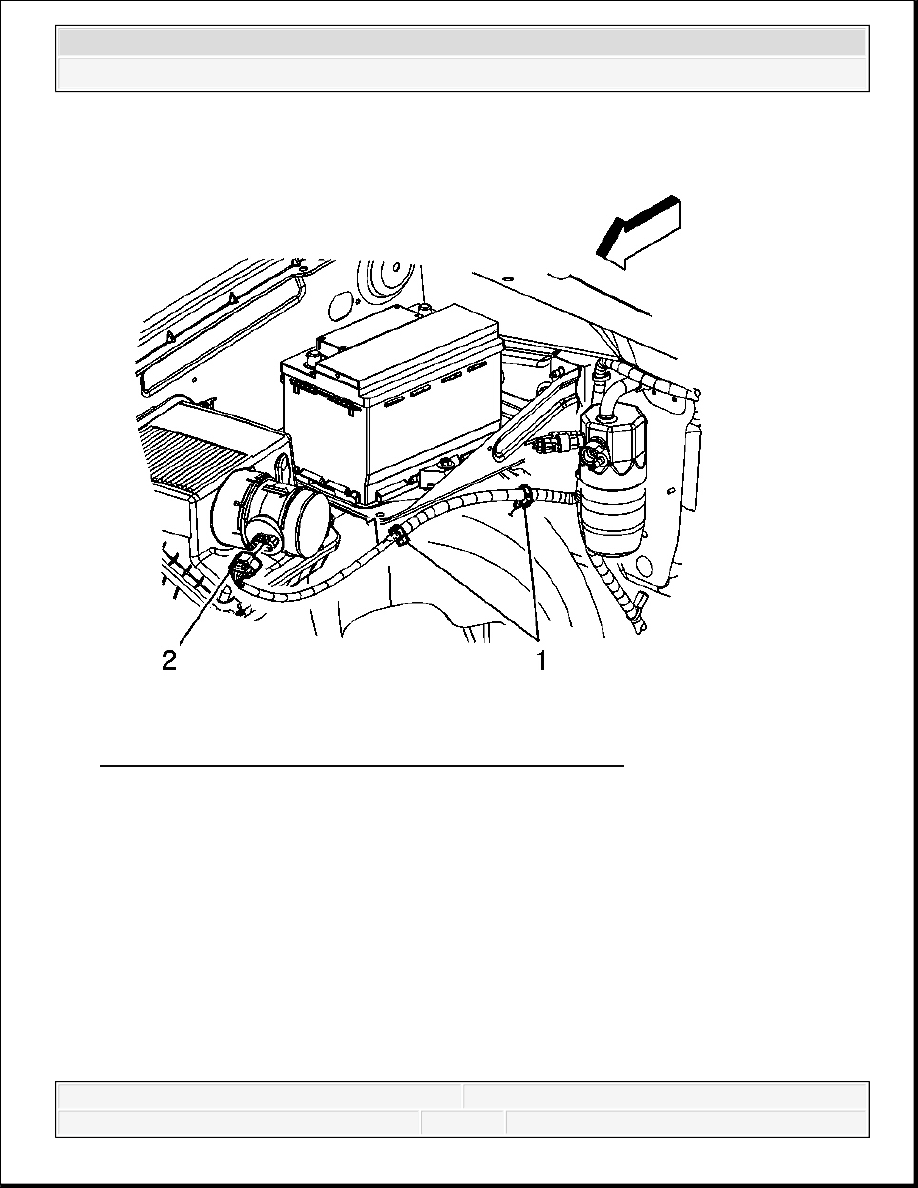

Fig. 226: View Of Throttle Body Heater Hose & Retainers
Courtesy of GENERAL MOTORS CORP.

6. Install the air cleaner outlet duct.

7. Tighten the air cleaner outlet duct clamp at the throttle body.

Tighten: Tighten the clamp to 4 N.m (35 lb in).

8. Tighten the air cleaner outlet duct clamp at the mass airflow sensor(2).

Tighten: Tighten the clamp to 4 N.m (35 lb in).

ENGINE COOLANT FAN UPPER SHROUD REPLACEMENT (AUTOMATIC TRANS
TRANSMISSION - DIESEL)



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Cooling - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Removal Procedure

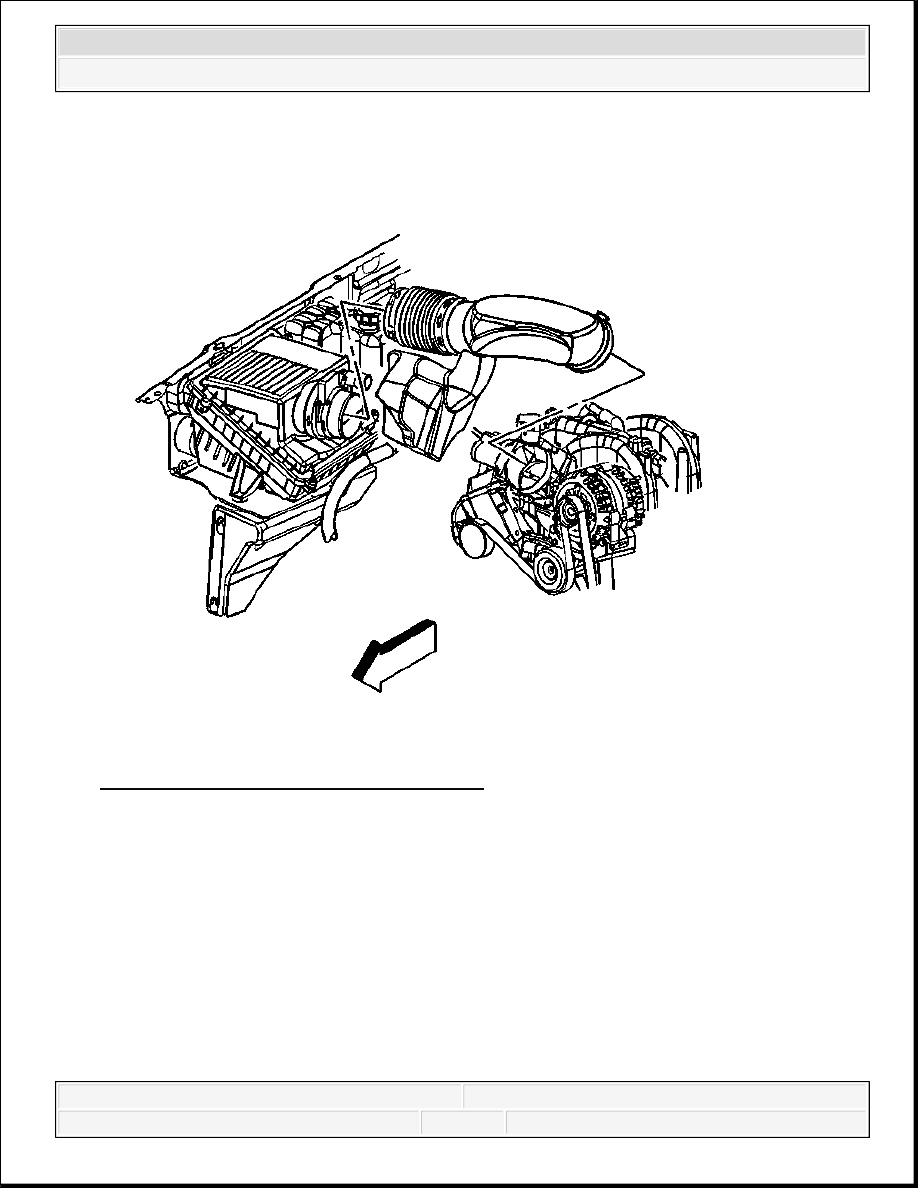

Fig. 227: View Of Air Cleaner Outlet Duct
Courtesy of GENERAL MOTORS CORP.

1. Loosen the air cleaner outlet duct clamps from the throttle body.

2. Loosen the air cleaner outlet duct clamps from the mass airflow sensor.

3. Remove the air cleaner outlet duct.

4. Remove the A/C line retainer from the fan shroud.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Cooling - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Fig. 228: View Of PCM Engine Harness Clip
Courtesy of GENERAL MOTORS CORP.

5. Remove the engine harness clip from the powertrain control module (PCM) cover.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Cooling - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado

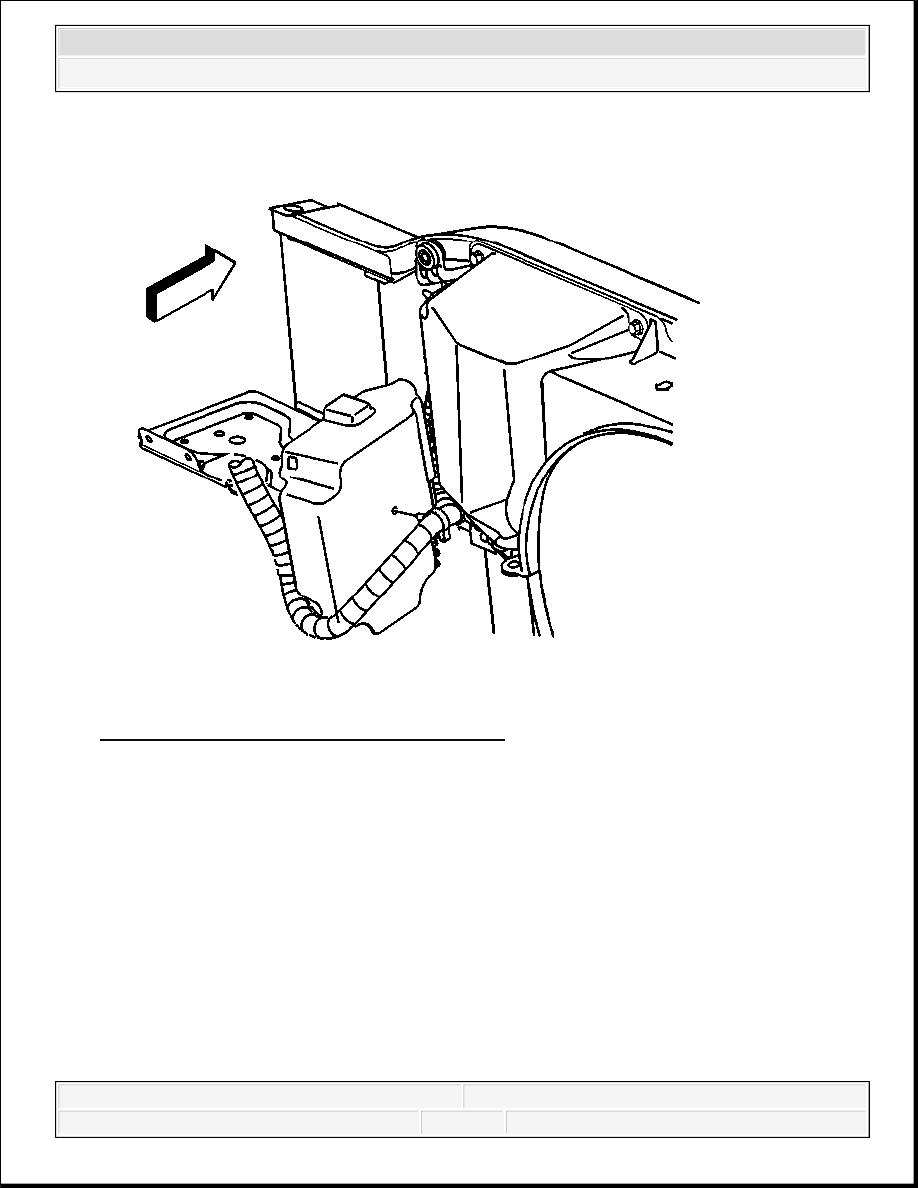

Fig. 229: View Of TCM Cover & Bolts
Courtesy of GENERAL MOTORS CORP.

6. Remove the transmission control module (TCM) cover bolts.

7. Remove TCM cover from the fan shroud.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Cooling - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
