Chevrolet Silverado / GMC Sierra. Service manual - part 1576

J322 (7)

In overhead console harness, 5 cm from X304 breakout. See Fig. 99.

J323 (8)

In overhead console harness, 4 cm from X304 breakout. See Fig. 99.

J324

In sunroof harness, 3 cm from sunroof switch breakout.

J327

In headliner harness, 15 cm from front inside air temperature sensor breakout.

See Fig. 76.

J328

In headliner harness, 5 cm from front inside air temperature sensor breakout.

See Fig. 76.

J330

In console harness, 12 cm from audio amplifier breakout.

J331

In chassis harness. See Fig. 77.

J334

In right "A" pillar harness.

J335

In sliding rear window jumper harness. See Fig. 78.

J336

In sliding rear window jumper harness. See Fig. 78.

J338 (4.3L)

In chassis harness. See Fig. 77.

J340

In driver seat jumper harness, 5 cm in X324 breakout.

J341

In driver seat jumper harness, 10 cm into X324 breakout.

J342

In seat position sensor harness.

J343

In seat position sensor harness.

J403

License lamp harness, 28 cm from left rear object sensors. See Fig. 79.

J404

License lamp harness, 20 cm from right rear object sensors. See Fig. 79.

J410 (UY2)
(10)

In camper harness, 232.5 cm from X414 breakout. See Fig. 106.

J410 (823)
(10)

In camper harness, 7 cm from back-up alarm breakout. See Fig. 106.

J411

In chassis harness.

J412 (2)

In right hip lamp harness, 7.5 cm from right rear clearance lamp breakout. See

Fig. 117.

J413 (7)

In left hip lamp harness, 17.5 cm from left rear clearance lamp breakout. See

Fig. 117.

J414 (8)

In camper harness. See Fig. 106.

J415 (4)

In camper harness, 109.5 cm from X414 breakout. See Fig. 106.

J416 (6)

In camper harness, 129.5 cm from X414 breakout. See Fig. 106.

J418 (6)

In left hip lamp harness, 7.5 cm from left rear clearance lamp breakout. See

Fig. 117.

J419 (3)

In right hip lamp harness, 17.5 cm from right rear clearance lamp breakout.

See Fig. 117.



2008 Chevrolet Silverado 1500

2008 GENERAL MOTORS Sierra & Silverado



COMPONENT LOCATION GRAPHICS

J420

In camper harness, 59.5 cm from X414 breakout. See Fig. 77.

J421 (9)

In camper harness, 205 cm from X414 breakout. See Fig. 106.

J422

In chassis harness.

J423 (4)

In the chassis harness. See Fig. 114.

J500

In driver's outside rearview mirror jumper.

J501

In driver's outside rearview mirror jumper.

J502 (3)

In left front door harness. See Fig. 115.

J600

In passenger's outside rearview mirror jumper.

J601

In passenger's outside rearview mirror jumper.

J602

In right front door harness.

J603 (6)

In right front door harness. See Fig. 116.

J604 (1)

In right front door harness. See Fig. 116.

NOTE:

Figures may show multiple component locations. Refer to
appropriate table for proper figure references.



2008 Chevrolet Silverado 1500

2008 GENERAL MOTORS Sierra & Silverado

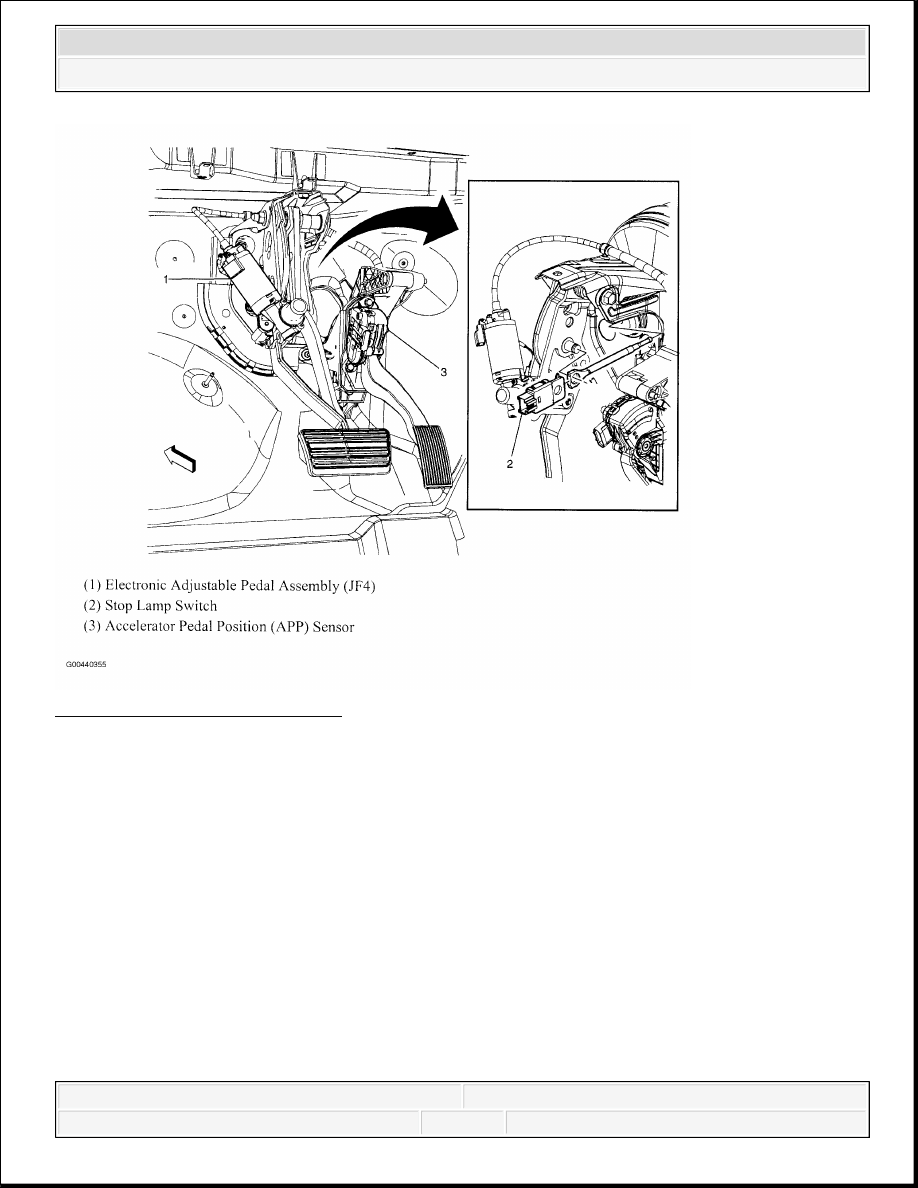

Fig. 1: Below Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 GENERAL MOTORS Sierra & Silverado

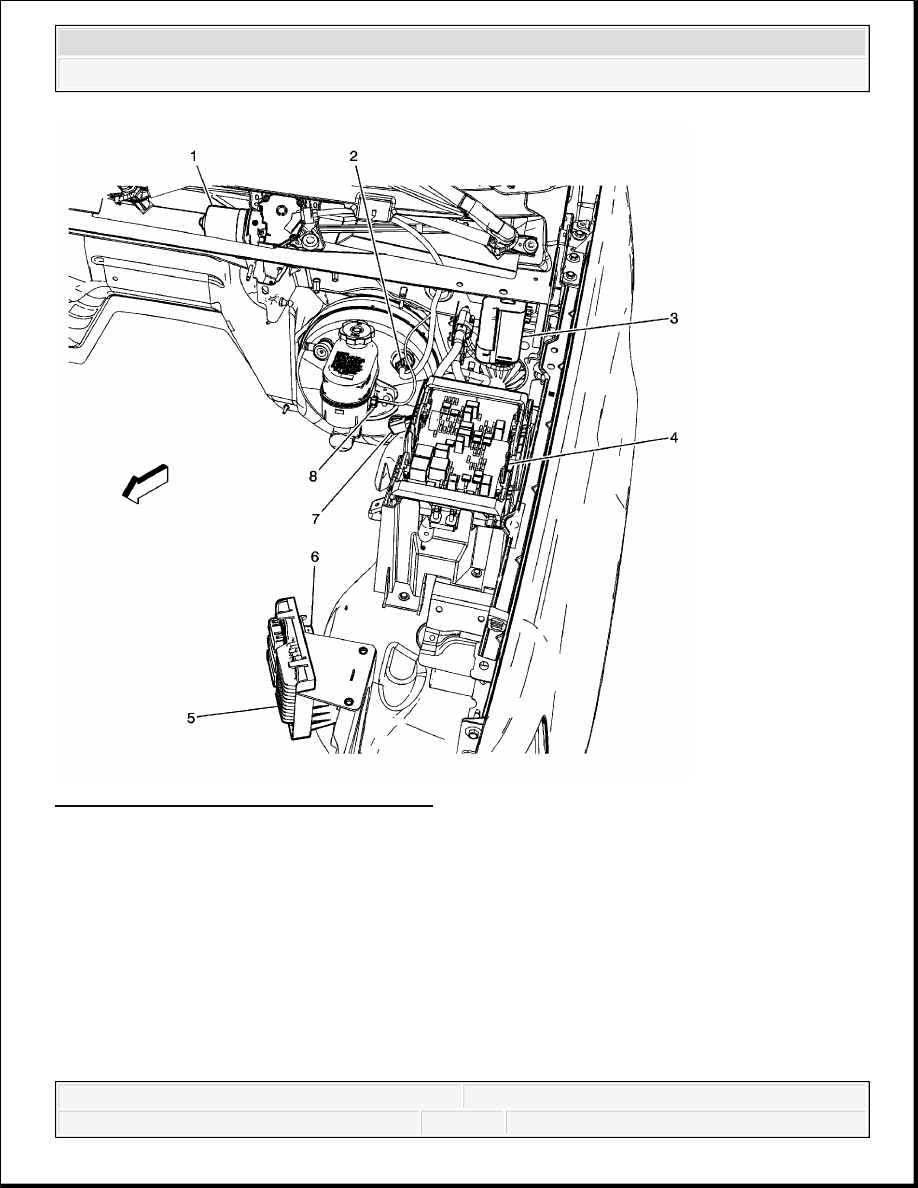

Fig. 2: Left Side Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
