shaft (3).

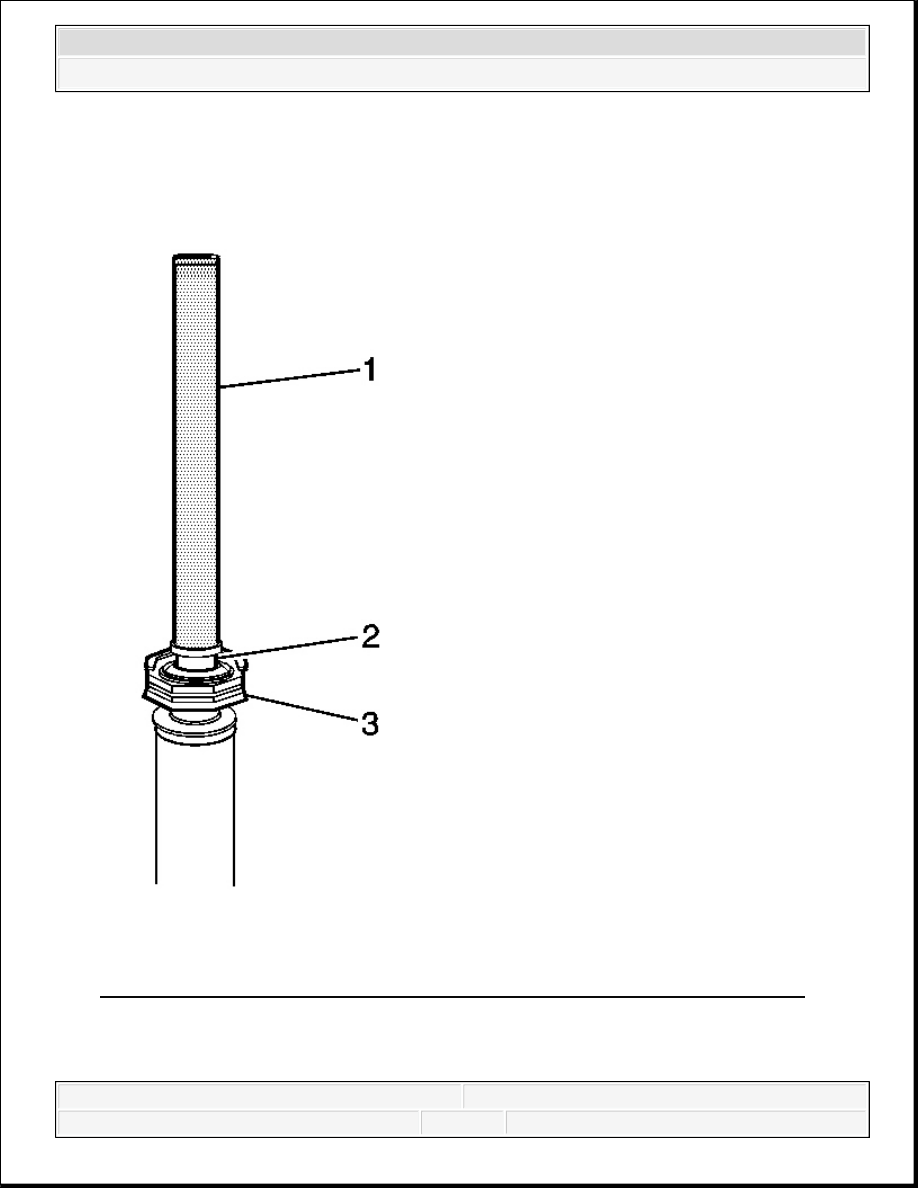

Fig. 32: Installing Propeller Shaft Boot Retainer On Center Bearing Assembly
Courtesy of GENERAL MOTORS CORP.

4. For HD vehicles, use the J 25234 (1) to install the propeller shaft boot retainer (2) on the



2008 Chevrolet Silverado 1500

2008 DRIVELINE/AXLE Propeller Shaft - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



center bearing assembly (3).

5. Install the propeller shaft assembly. Refer to Two-Piece Propeller Shaft Replacement

6. Lower the vehicle.

UNIVERSAL JOINT REPLACEMENT - NYLON INJECTED RING

Tools Required

J 9522-3 U Joint Bearing Separator. See Special Tools.

J 9522-5 U Joint Bearing Spacer Remover. See Special Tools.

Disassembly Procedure

1. Support the propeller shaft in a line horizontal with the table of a press.

2. Mark the propeller shaft as to which end is the transmission end and which end goes to the

rear axle.

NOTE:

Never clamp propeller shaft tubing in a vise. Clamping could
dent or deform the tube causing an imbalance or unsafe
condition. Always clamp on one of the yokes and support the
shaft horizontally. Avoid damaging the slip yoke sealing
surface. Nicks may damage the bushing or cut the lip seal.



2008 Chevrolet Silverado 1500

2008 DRIVELINE/AXLE Propeller Shaft - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



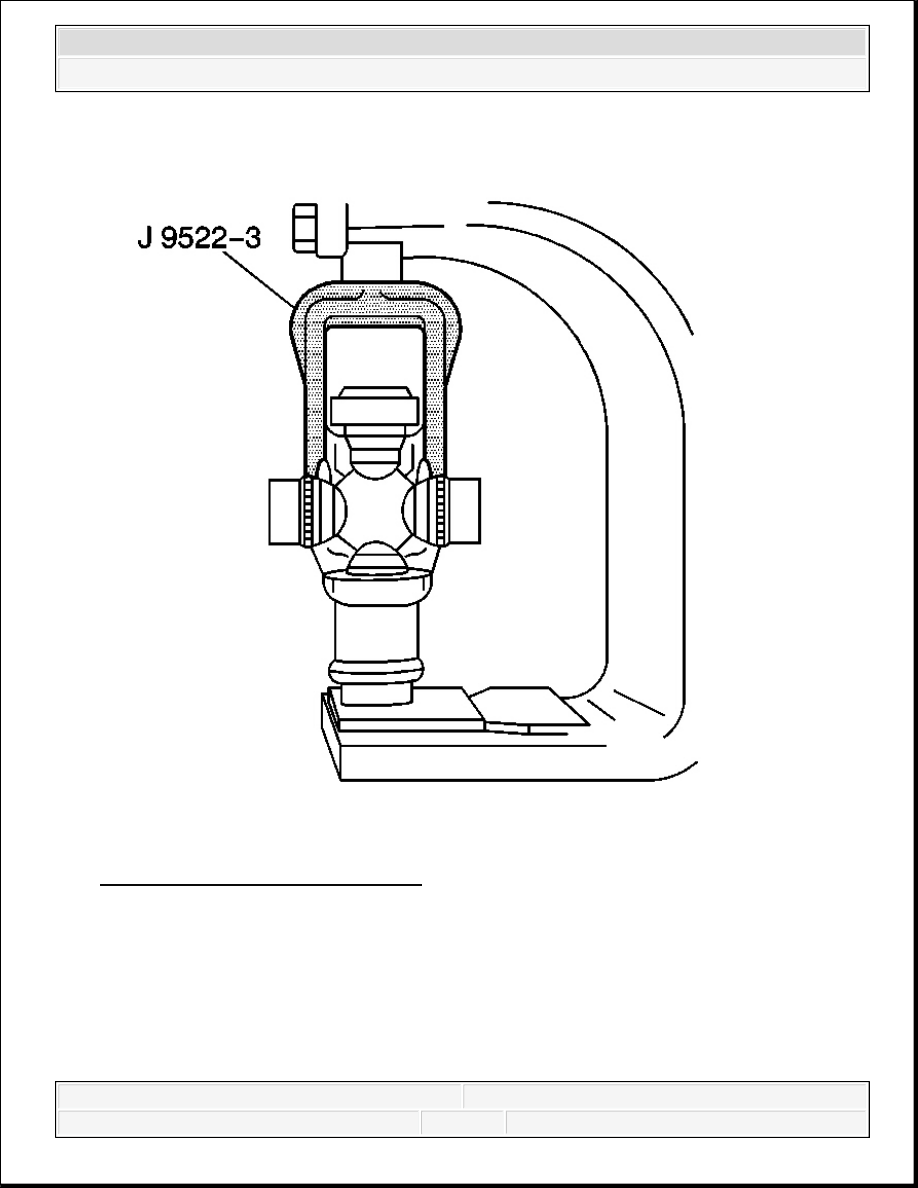

Fig. 33: Assembling Universal Joint
Courtesy of GENERAL MOTORS CORP.

3. Place the universal joint so that the lower ear of the yoke is supported on a 30 mm (1 1/8 in)

socket.



2008 Chevrolet Silverado 1500

2008 DRIVELINE/AXLE Propeller Shaft - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



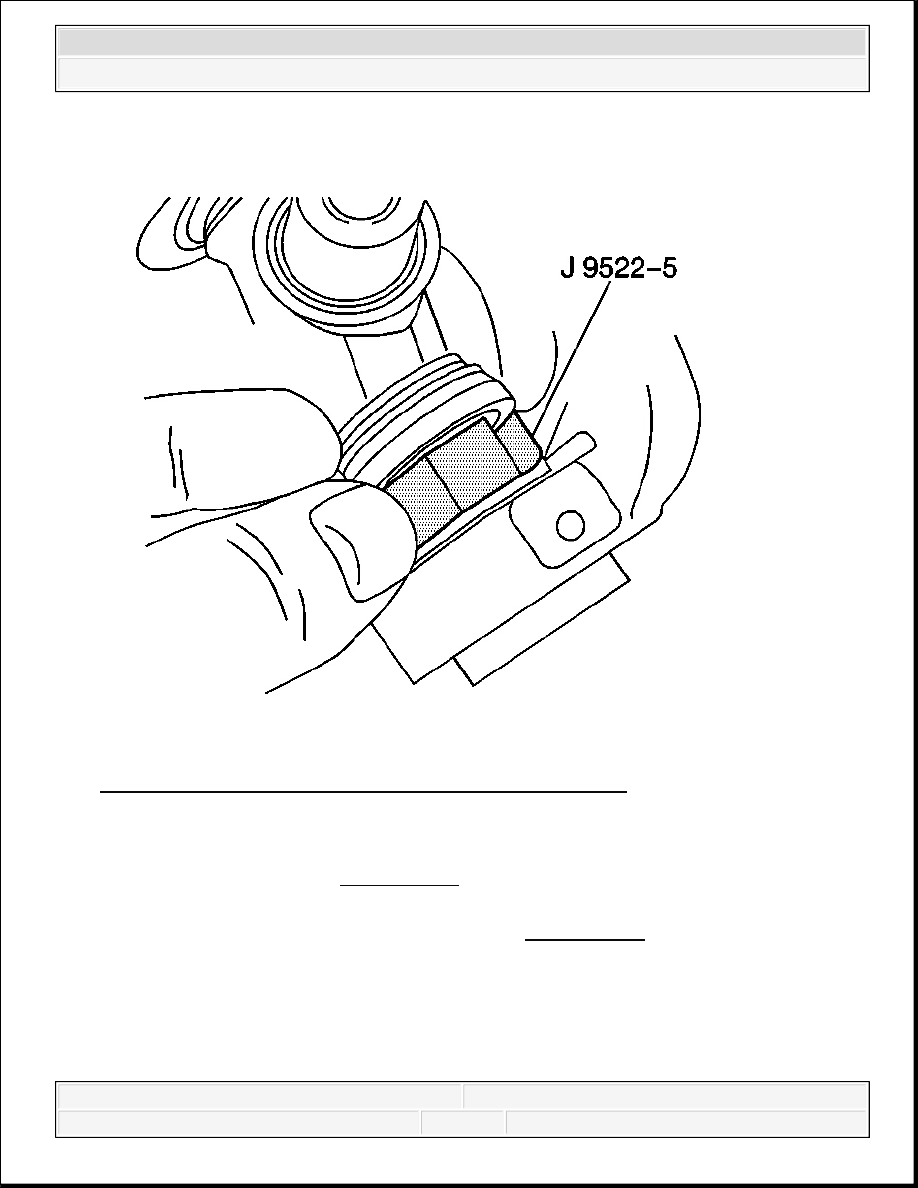

Fig. 34: Inserting J 9522-5 Between Seal And Bearing Cup
Courtesy of GENERAL MOTORS CORP.

4. In order to shear the plastic retaining ring on the bearing cup, place J 9522-3 on the open

horizontal bearing cups. See Special Tools. Press the lower bearing cup out of the yoke ear.

5. If you do not completely remove the bearing cup, lift the cross and insert J 9522-5 between

the seal and the bearing cup you are removing. See Special Tools. Continue to press the
bearing cup out of the yoke.

6. Rotate the propeller shaft. Press the opposite bearing cup out of the yoke.

7. Mark the orientation of the slip yoke to the tube for proper reassembly.

8. Remove the cross from the yoke.

9. Remove the remaining universal joint parts from the yoke. If you are replacing the front



2008 Chevrolet Silverado 1500

2008 DRIVELINE/AXLE Propeller Shaft - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
