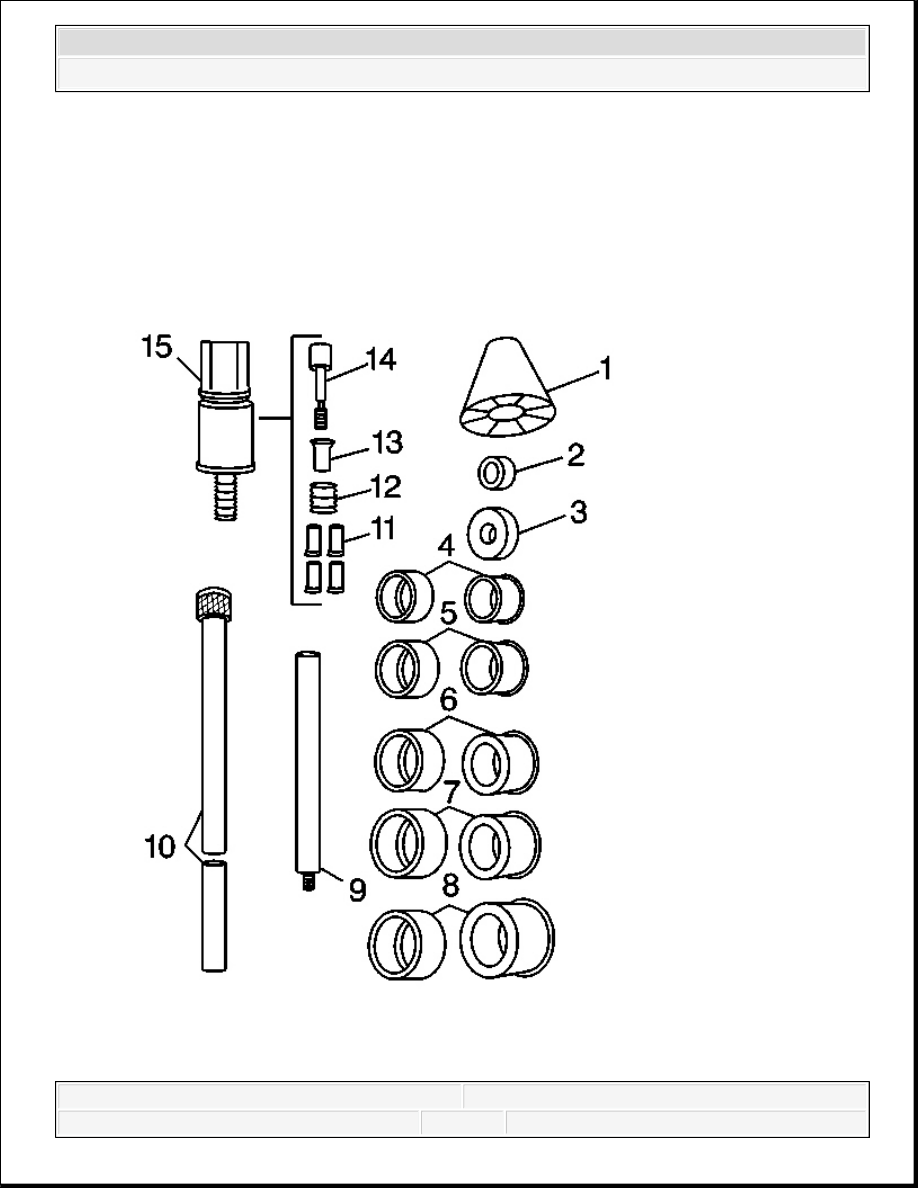

1. Select the cone (1), the handle (10), the expanding driver (4-8), the washer (2 or 3), and the

expander assembly (15) from the J 33049 . See Special Tools.

2. Assemble the J 33049 . See Special Tools.

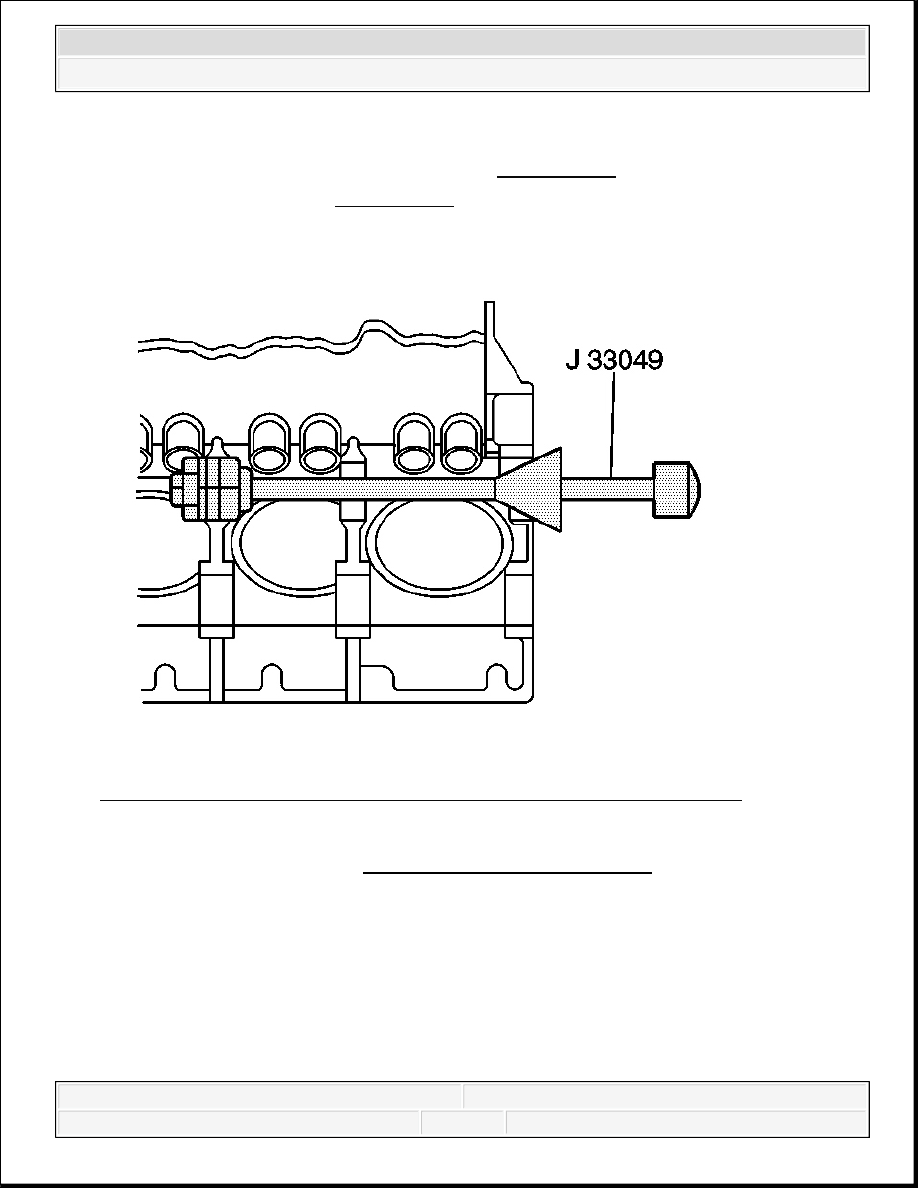

Fig. 524: Removing/Installation Camshaft Inner Bearing Using J 33049
Courtesy of GENERAL MOTORS CORP.

CAUTION: Refer to SAFETY GLASSES CAUTION .

IMPORTANT:

A loose camshaft bearing may be caused by an enlarged,
out-of-round, or damaged engine block camshaft bearing
bore.

Always remove the camshaft inner bearings #2 and #3
first. The camshaft outer bearings #1 and #4 serve as a



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



3. Remove the camshaft inner bearings #2 and #3.

1. Insert the J 33049 through the front of the engine block and into the camshaft inner

bearing #2. See Special Tools.

2. Tighten the J 33049 expander assembly nut until snug. See Special Tools.

3. Push the J 33049 guide cone into the camshaft front bearing in order to align the J

33049 . See Special Tools.

4. Drive the camshaft inner bearing #2 from the camshaft inner bearing bore #2.

5. Loosen the J 33049 expander assembly nut. See Special Tools.

6. Remove the camshaft inner bearing #2 from the J 33049 expander assembly. See

Special Tools.

7. Insert the J 33049 expander assembly into the camshaft inner bearing #3. See Special

Tools.

8. Tighten the J 33049 expander assembly nut until snug. See Special Tools.

9. Push the J 33049 guide cone into the camshaft front bearing in order to align the J

33049 . See Special Tools.

10. Drive the camshaft inner bearing #3 from the camshaft inner bearing bore #3.

11. Loosen the J 33049 expander assembly nut. See Special Tools.

12. Remove the camshaft inner bearing #3 from the J 33049 expander assembly. See

Special Tools.

4. Remove the J 33049 from the engine block. See Special Tools.

5. Remove the camshaft outer bearings #1 and #4.

1. Insert the J 33049 into the camshaft outer bearing #1. See Special Tools.

2. Tighten the J 33049 expander assembly nut until snug. See Special Tools.

3. Drive the camshaft outer bearing #1 from the camshaft outer bearing bore #1.

4. Loosen the J 33049 expander assembly nut. See Special Tools.

5. Remove the camshaft outer bearing #1 from the J 33049 expander assembly. See

Special Tools.

6. Remove the J 33049 from the engine block. See Special Tools.

7. Insert the J 33049 into the camshaft outer bearing #4. See Special Tools.

8. Tighten the J 33049 expander assembly nut until snug. See Special Tools.

9. Drive the camshaft outer bearing #4 from the camshaft outer bearing bore #4.

guide for the J 33049 . See Special Tools.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



10. Loosen the J 33049 expander assembly nut. See Special Tools.

11. Remove the camshaft outer bearing #4 from the J 33049 expander assembly. See

Special Tools.

6. Remove the J 33049 from the engine block. See Special Tools.

7. Discard the camshaft bearings.

CAMSHAFT BEARING INSTALLATION

Tools Required

J 33049 Camshaft Bearing Service Kit. See Special Tools.

Installation

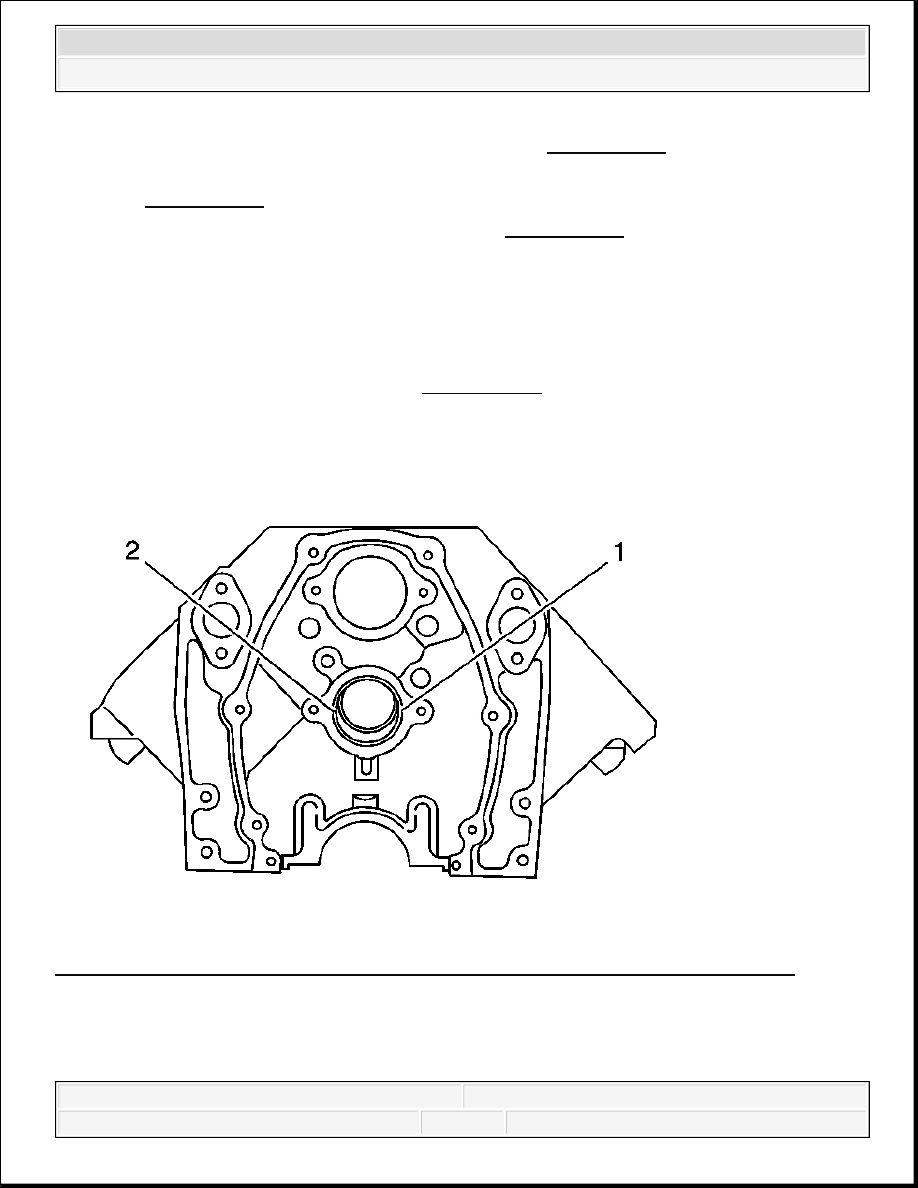

Fig. 525: Locating Camshaft Bearing Lubrication Hole At 3 & 9 O'clock Positions
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: When installing the camshaft bearings, always look in order to

ensure that the camshaft bearing lubrication hole is located



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



above the 3 o'clock position (1) or the 9 o'clock position (2). The
proper positioning of the camshaft bearing lubrication hole is in
order to ensure the best lubrication of the engine camshaft
journals.
