Chevrolet Silverado / GMC Sierra. Service manual - part 148

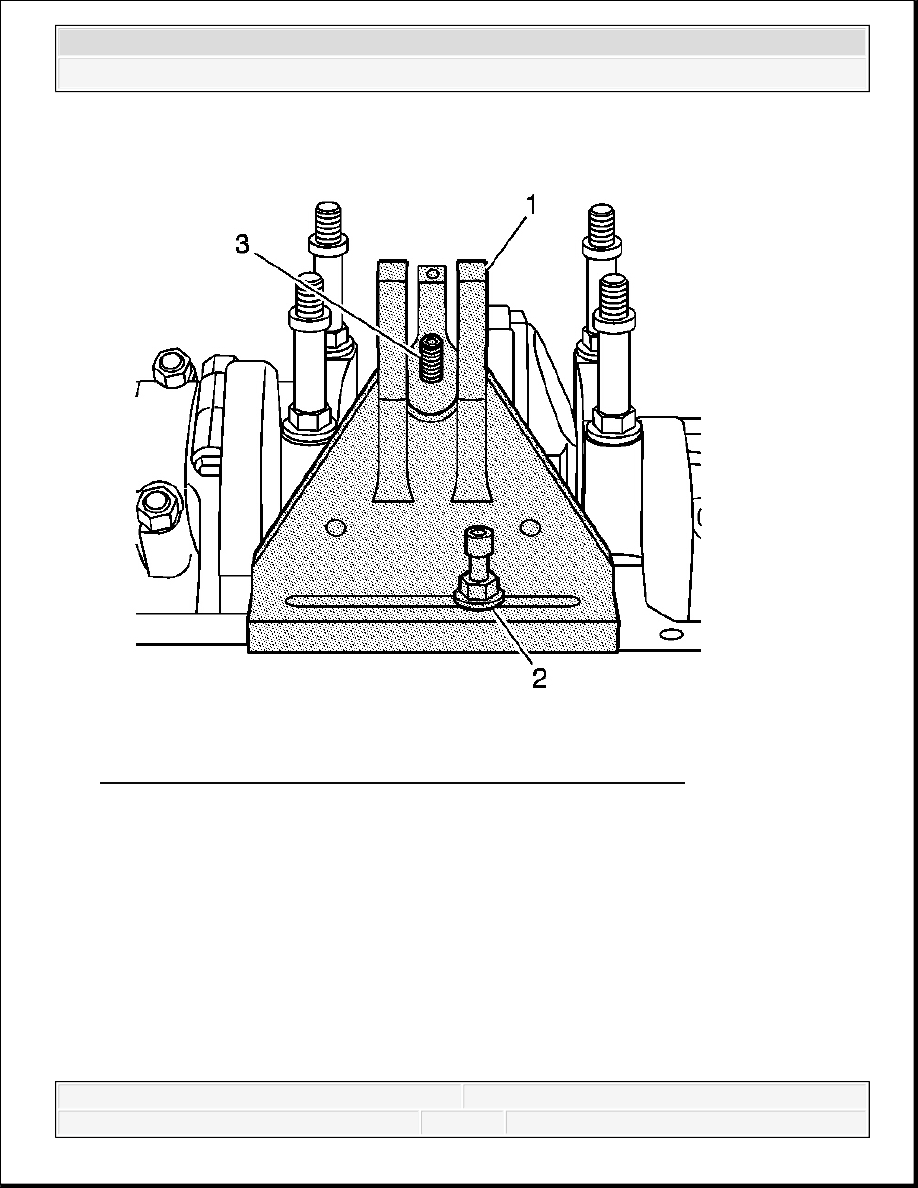

Fig. 495: Aligning Center Of Base W/Pivot Arm Assembly Screw
Courtesy of GENERAL MOTORS CORP.

11. Align the center of the base (1) with the screw (3) of the pivot arm assembly. Tighten the

bolt (2) until snug.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

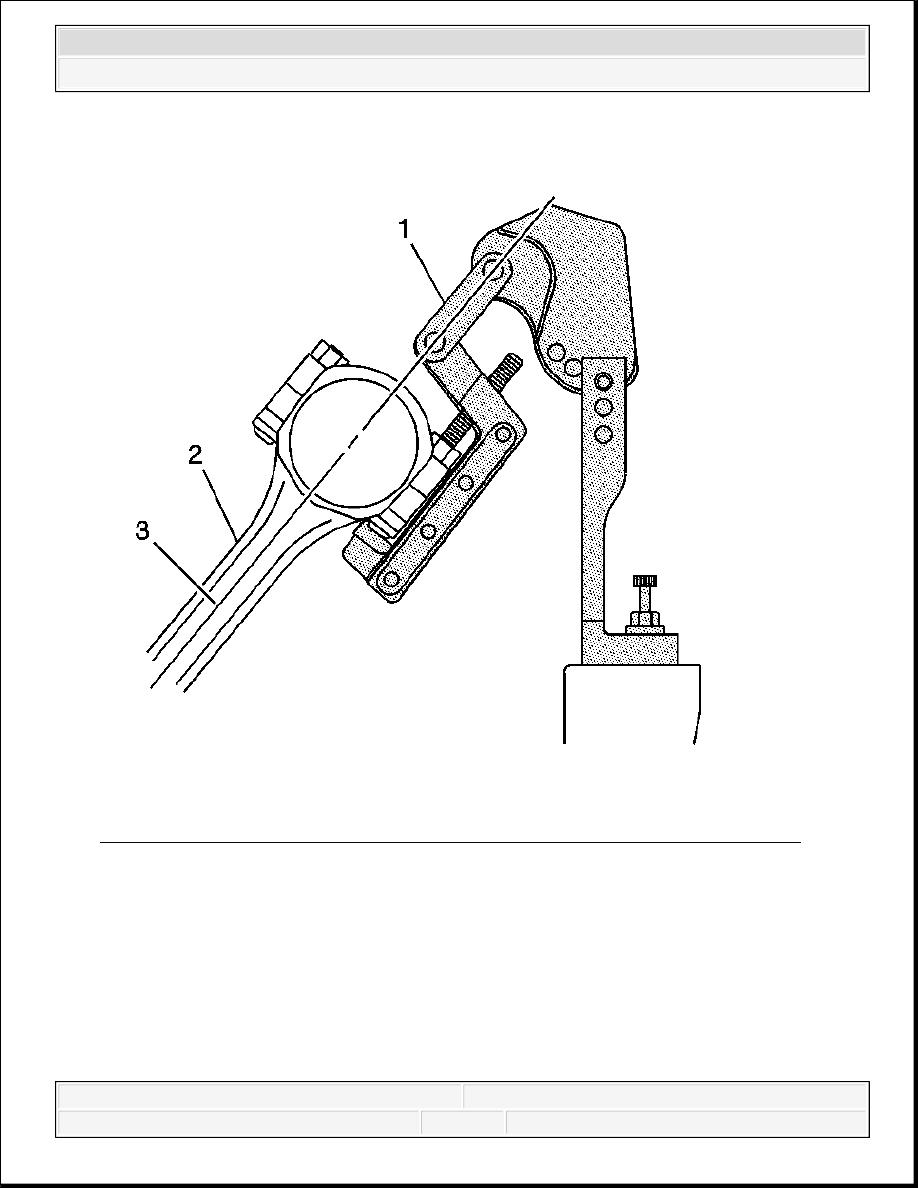

Fig. 496: Aligning Pivot Arm Assembly Link On Connecting Rod Beam Plane
Courtesy of GENERAL MOTORS CORP.

12. Align the link (1) of the pivot arm assembly on a plane (3) equal to that of the connecting

rod beam (2).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

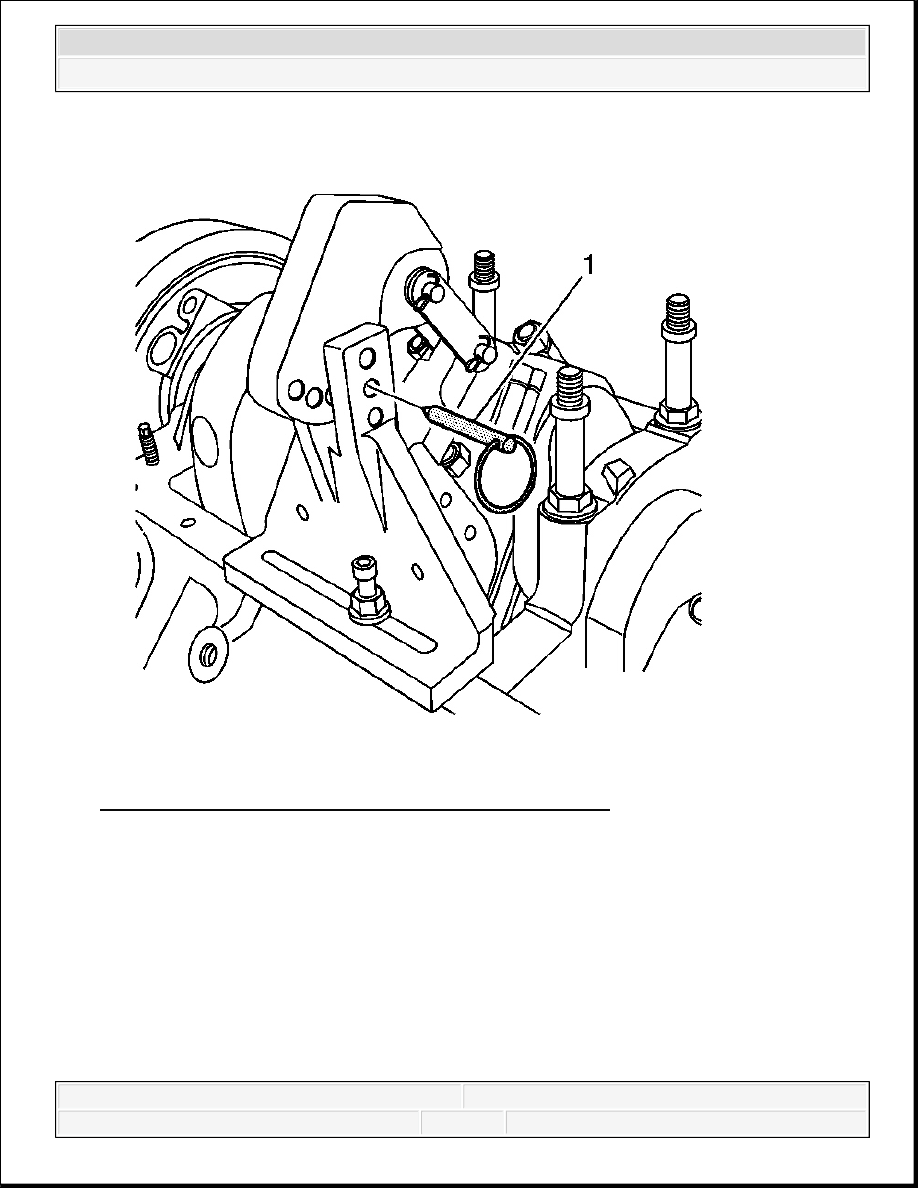

Fig. 497: Positioning Pivot Arm To Base & Inserting Pin
Courtesy of GENERAL MOTORS CORP.

13. With the link of the pivot arm assembly aligned to the beam of the connecting rod, position

the pivot arm to the base and insert the pin (1).



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

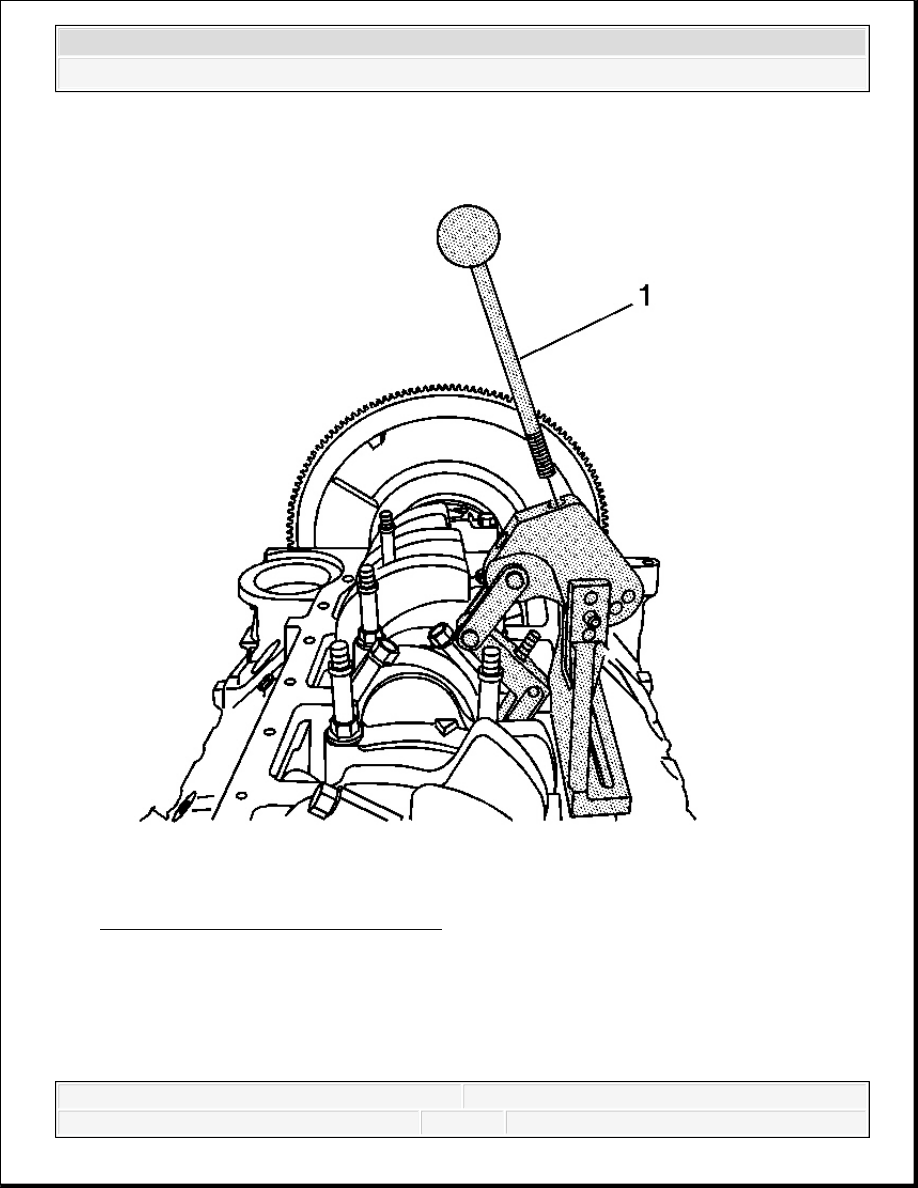

Fig. 498: Pivot Arm Assembly Handle
Courtesy of GENERAL MOTORS CORP.

14. Insert the handle (1) to the pivot arm assembly.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado
