Chevrolet Silverado / GMC Sierra. Service manual - part 1430

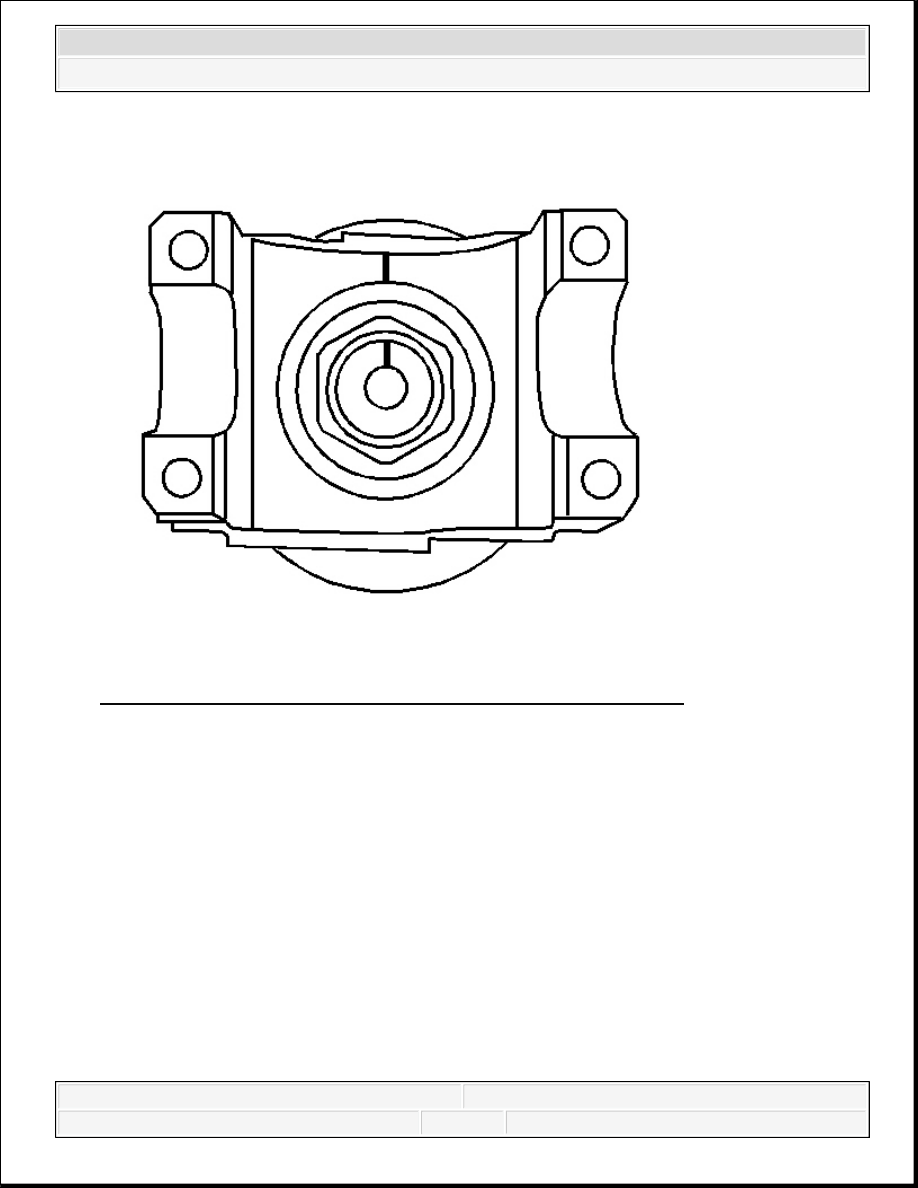

Fig. 110: View Of Pinion Shaft & Pinion Yoke Alignment Marks
Courtesy of GENERAL MOTORS CORP.

9. Place an alignment mark between the pinion and the pinion yoke.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



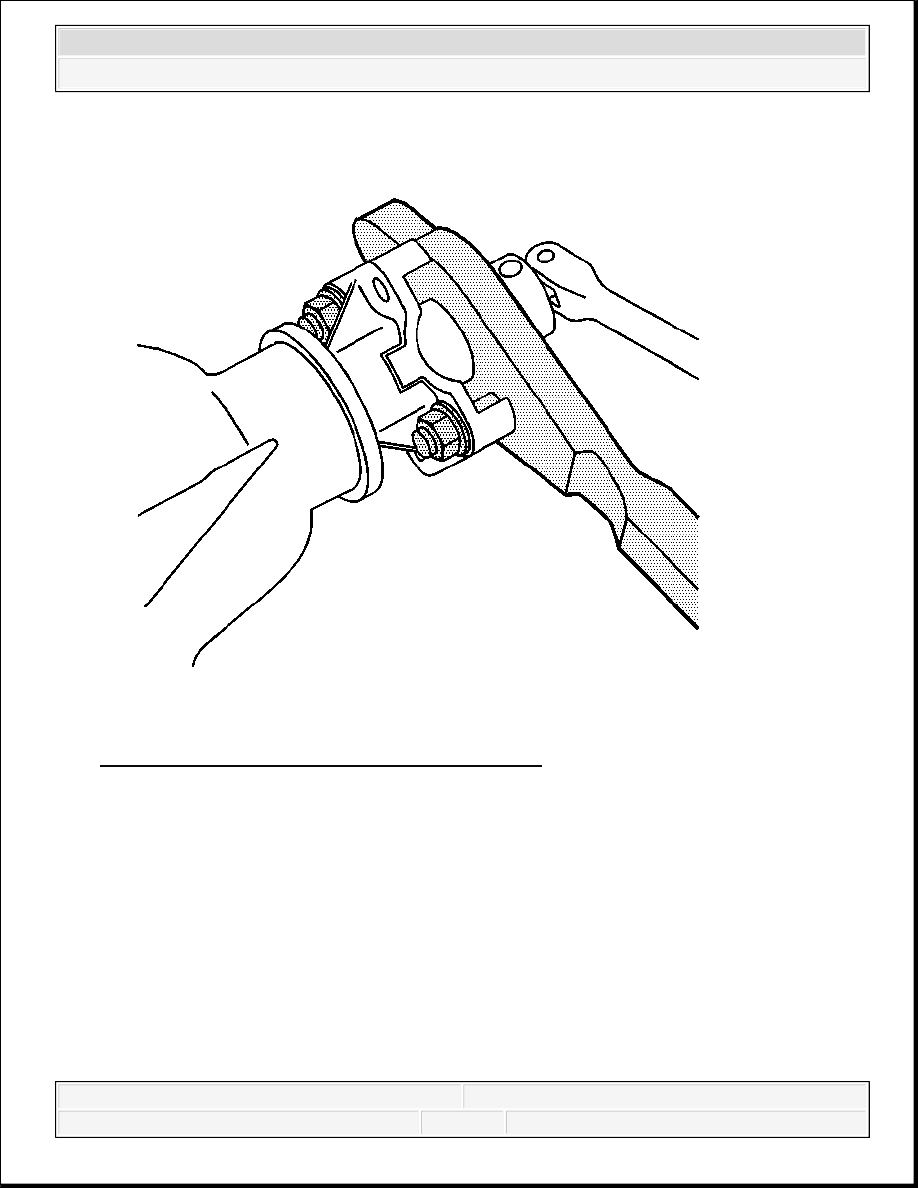

Fig. 111: Holding Pinion Yoke With Special Tool
Courtesy of GENERAL MOTORS CORP.

10. Install the J 8614-01 as shown.

11. Remove the pinion nut while holding the J 8614-01 .

12. Remove the washer.



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



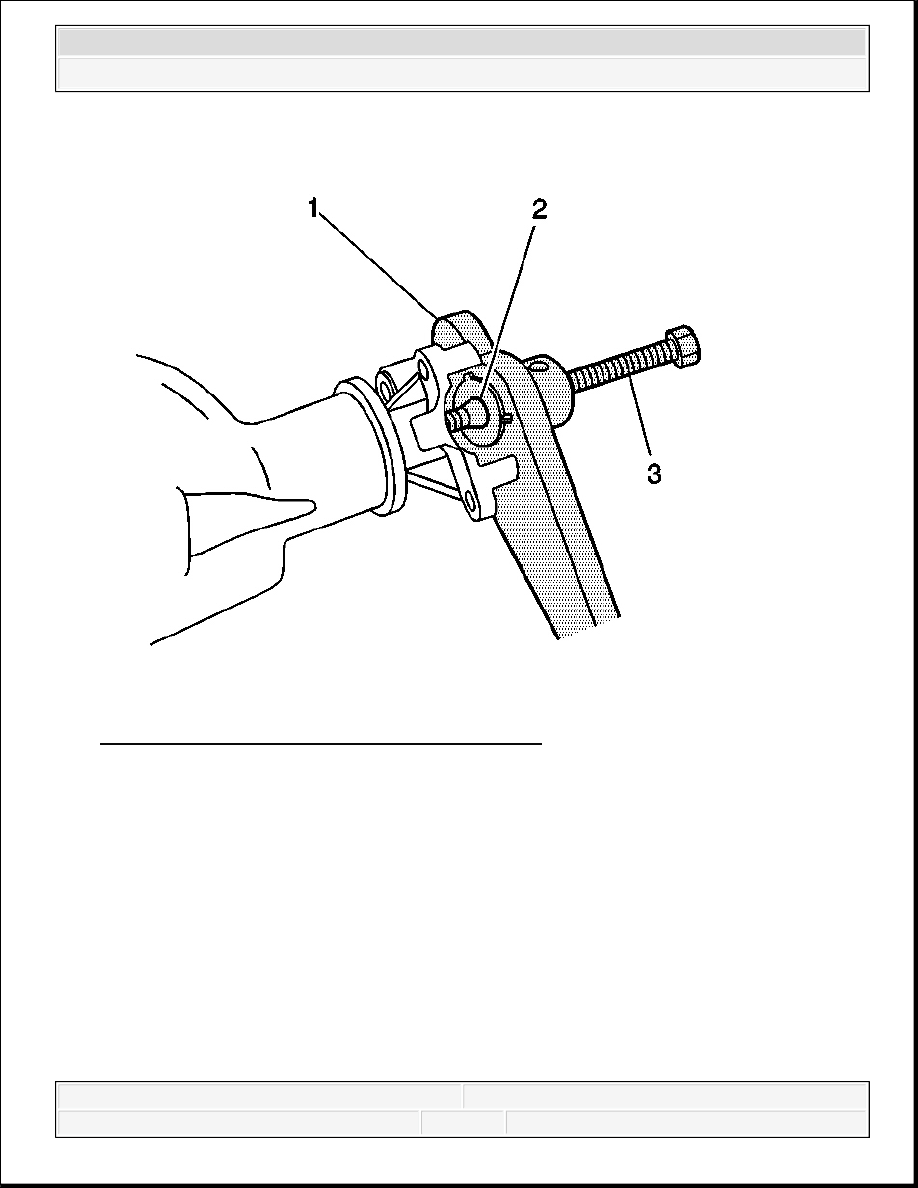

Fig. 112: Holding Pinion Yoke With Special Tool
Courtesy of GENERAL MOTORS CORP.

13. Install the J 8614-2 (2) and the J 8614-3 (3) into the J 8614-01 (1) as shown.

14. Remove the pinion yoke by turning the J 8614-3 (3) clockwise while holding the J 8614-01

(1).

Use a container in order to retrieve the lubricant.

15. Remove the pinion oil seal. Use a suitable seal removal tool. Do not damage the housing.

Installation Procedure



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



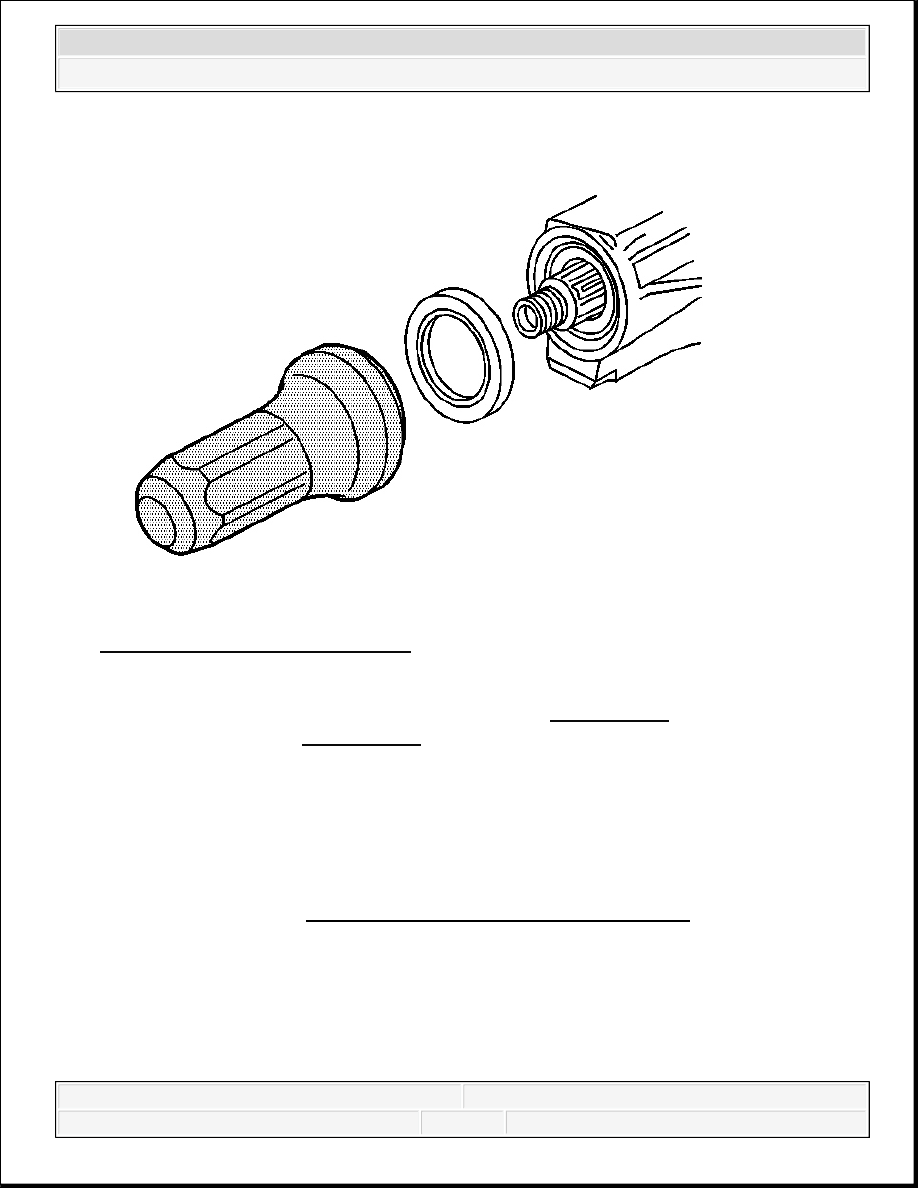

Fig. 113: Installing Pinion Oil Seal
Courtesy of GENERAL MOTORS CORP.

1. Install a new pinion oil seal using the J 22388 (8. See Special Tools.6 inch, 9.5 inch axles)

or the J 44414 (10. See Special Tools.5 inch, 11.5 inch axle).

2. Apply sealant GM P/N 12346004 (Canadian P/N 10953480) or equivalent to the splines of

the pinion yoke.

3. Install the pinion yoke.

Align the marks made during removal.

4. Seat the pinion yoke onto the pinion shaft by tapping it with a soft-faced hammer until a few

pinion shaft threads show through the yoke.

5. Install the washer and a new pinion nut.

NOTE:

Refer to Pinion Flange/Yoke Installation Notice .
