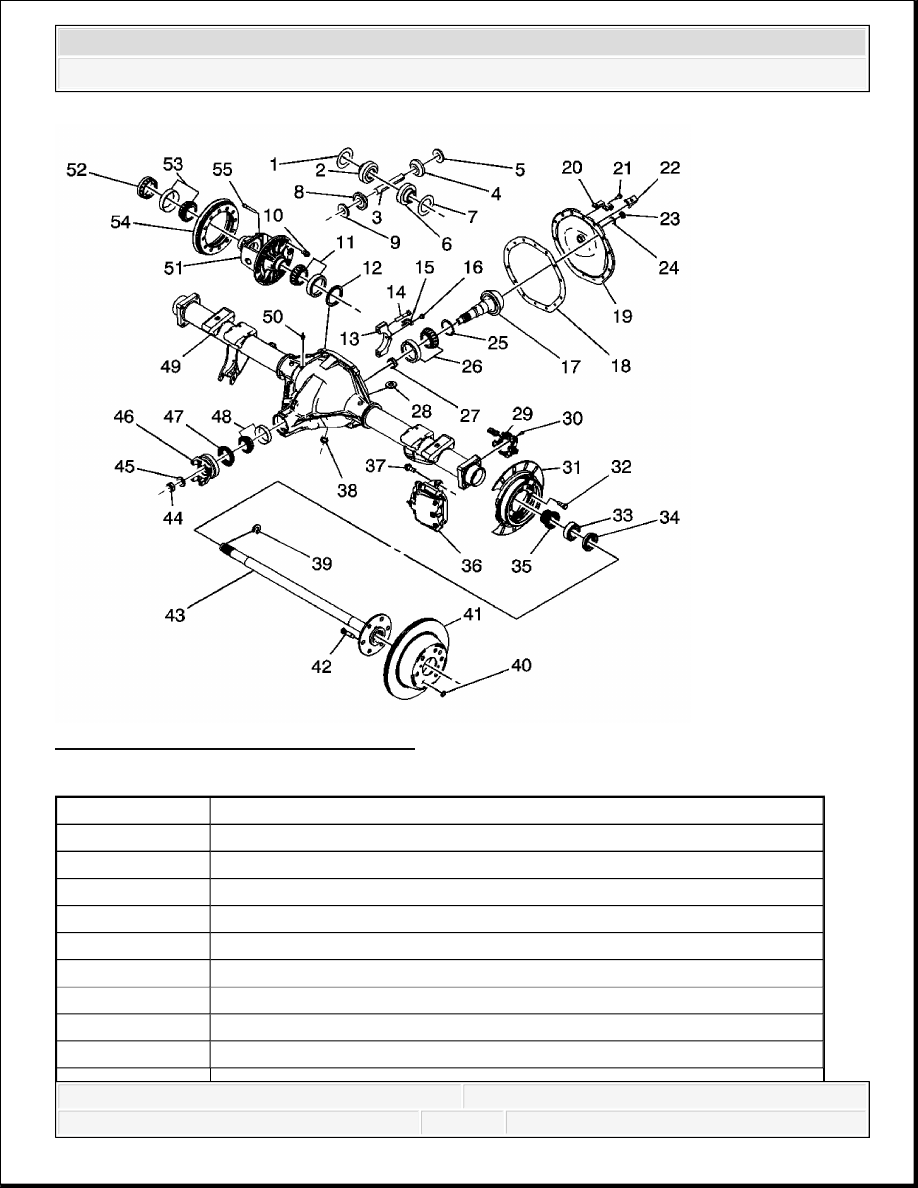

Fig. 3: 9.5 inch Rear Axle w/ Disc Brake
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Differential Side Gear Thrust Washer

2

Differential Side Gear

3

Differential Cross Shaft

4

Differential Pinion Gear

5

Differential Pinion Gear Thrust Washer

6

Differential Side Gear

7

Differential Side Gear Thrust Washer

8

Differential Pinion Gear

9

Differential Pinion Gear Thrust Washer



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



10

Ring Gear Bolt

11

Differential Case Bearing Assembly

12

Differential Case Bearing Shim

13

Differential Bearing Cap

14

Differential Bearing Cap Bolt

15

Differential Bearing Adjuster Lock

16

Differential Bearing Adjuster Lock Bolt

17

Drive Pinion

18

Cover Pan Gasket

19

Cover Pan

20

Brake Cable Bracket

21

Cover Pan Bolt

22

Brake Line Bracket

23

Fill Plug

24

Fill Plug Washer

25

Pinion Bearing Shim

26

Pinion Head Bearing Assembly

27

Pinion Bearing Spacer

28

Differential Carrier Magnet

29

VSES Sensor Assembly

30

VSES Sensor Bolt

31

Park Brake Assembly

32

Park Brake Attachment Bolt

33

Axle Shaft Bearing Assembly

34

Axle Shaft Seal Assembly

35

VSES Exciter Ring Assembly

36

Caliper Assembly

37

Caliper Bolt

38

Carrier Drain Plug

39

Axle Shaft C-Lock

40

Push Nut

41

Brake Rotor

42

Wheel Stud

43

Axle Shaft

44

Pinion Flange Nut

45



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



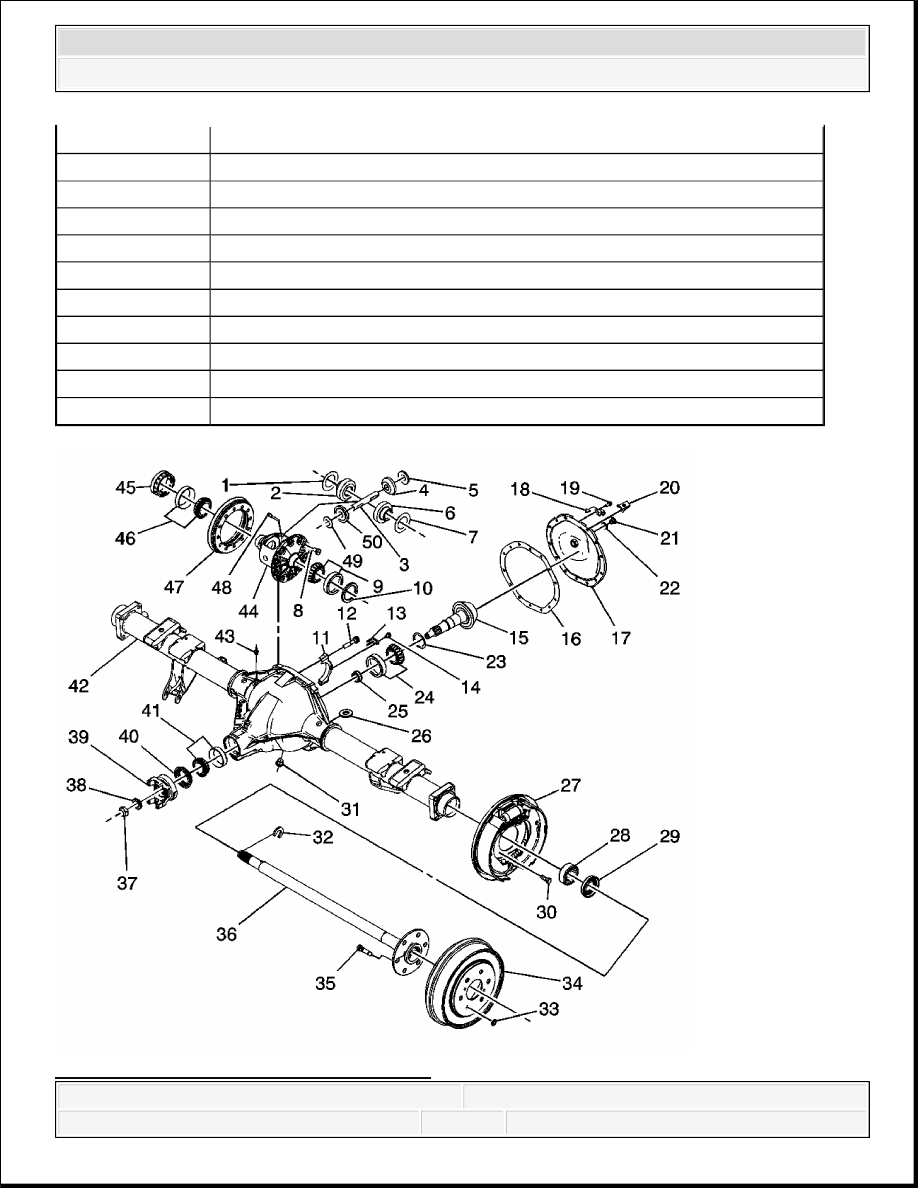

Fig. 4: Rear Axle w/ Drum Brake 9.5 inch

Pinion Flange Washer

46

Pinion Flange Assembly

47

Pinion Flange Seal Assembly

48

Pinion Tail Bearing Assembly

49

Axle Housing Assembly

50

Vent Hose Connector

51

Differential Case

52

Differential Case Bearing Adjuster

53

Differential Case Bearing Assembly

54

Ring Gear

55

Differential Cross Shaft Lock Screw



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Differential Side Gear Thrust Washer

2

Differential Side Gear

3

Differential Cross Shaft

4

Differential Pinion Gear

5

Differential Pinion Gear Thrust Washer

6

Differential Side Gear

7

Differential Side Gear Thrust Washer

8

Ring Gear Bolt

9

Differential Case Bearing Assembly

10

Differential Case Bearing Shim

11

Differential Bearing Cap

12

Differential Bearing Cap Bolt

13

Differential Bearing Adjuster Lock

14

Differential Bearing Adjuster Lock Bolt

15

Drive Pinion

16

Cover Pan Gasket

17

Cover Pan

18

Brake Cable Bracket

19

Cover Pan Bolt

20

Brake Line Bracket

21

Fill Plug

22

Fill Plug Washer

23

Pinion Bearing Shim

24

Pinion Head Bearing Assembly

25

Pinion Bearing Spacer

26

Differential Carrier Magnet

27

Brake Assembly

28

Axle Shaft Bearing Assembly

29

Axle Shaft Seal Assembly

30

Brake Assembly Attachment Bolt

31

Carrier Drain Plug

32

Axle Shaft C-Lock



2008 Chevrolet Silverado 1500

2008 Driveline/Axle Rear Drive Axle - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado
