Chevrolet Silverado / GMC Sierra. Service manual - part 136

J 8087 Cylinder Bore Gage

Cleaning and Inspection



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado





2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

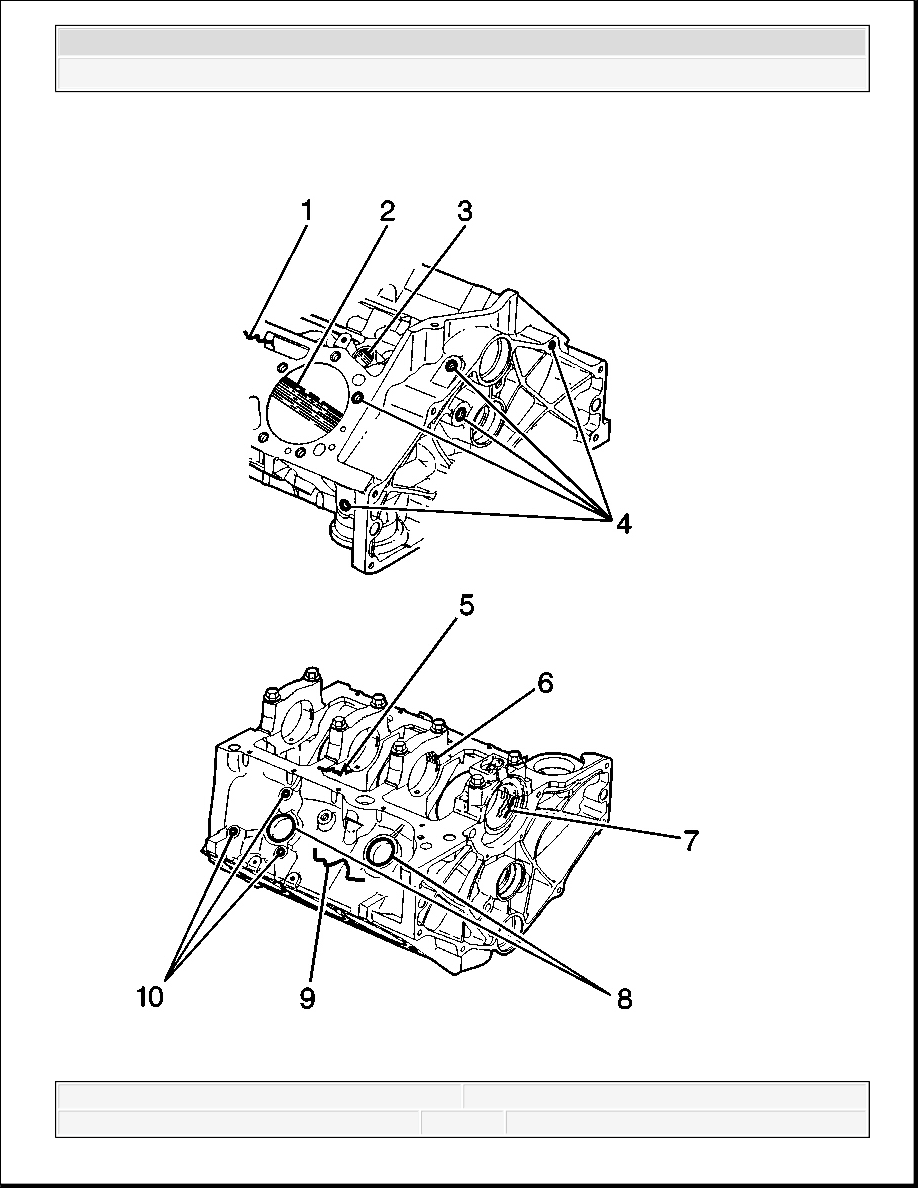

Fig. 459: Engine Inspection Areas
Courtesy of GENERAL MOTORS CORP.

1. Clean all the remaining sealing or gasket material from the sealing surfaces.

2. Clean the engine block with cleaning solvent.

3. Flush the engine block with clean water or steam.

4. Clean the cylinder bores.

5. Clean the oil galleries and the oil passages.

6. Clean the scale and the deposits from the coolant passages.

7. Clean the engine block cylinder head bolt holes.

8. After cleaning the engine block, spray or wipe the cylinder bores and the machined surfaces

with clean engine oil.

9. Inspect the following areas:

Coolant jackets (1) for cracks

Cylinder bores (2) for scratches or gouging

Valve lifter bores (3) for excessive scoring or wear

Threaded holes (4) for damage

Crankshaft bearing webs (5) for cracks

Crankshaft bearing caps (6) and the crankshaft bearing bores (7) for damage



The crankshaft bearing bores should be round and uniform when measuring the
inside diameter (ID).



The surface where the crankshaft bearings contact the crankshaft bearing bore
should be smooth.



If a crankshaft bearing cap is damaged and requires replacement, replace the
crankshaft bearing cap first, then rebore the engine block crankshaft bearing
bores and check for the proper alignment. Finally, check the crankshaft for the
proper clearances.

CAUTION: Refer to SAFETY GLASSES CAUTION .

NOTE:

Clean all dirt, debris, and coolant from the engine block
cylinder head bolt holes. Failure to remove all foreign material
may result in damaged threads, improperly tightened fasteners
or damage to components.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



Engine block core hole plug bores (8) for damage

Engine block (9) for cracks or damage

Engine mount bosses (10) for damage

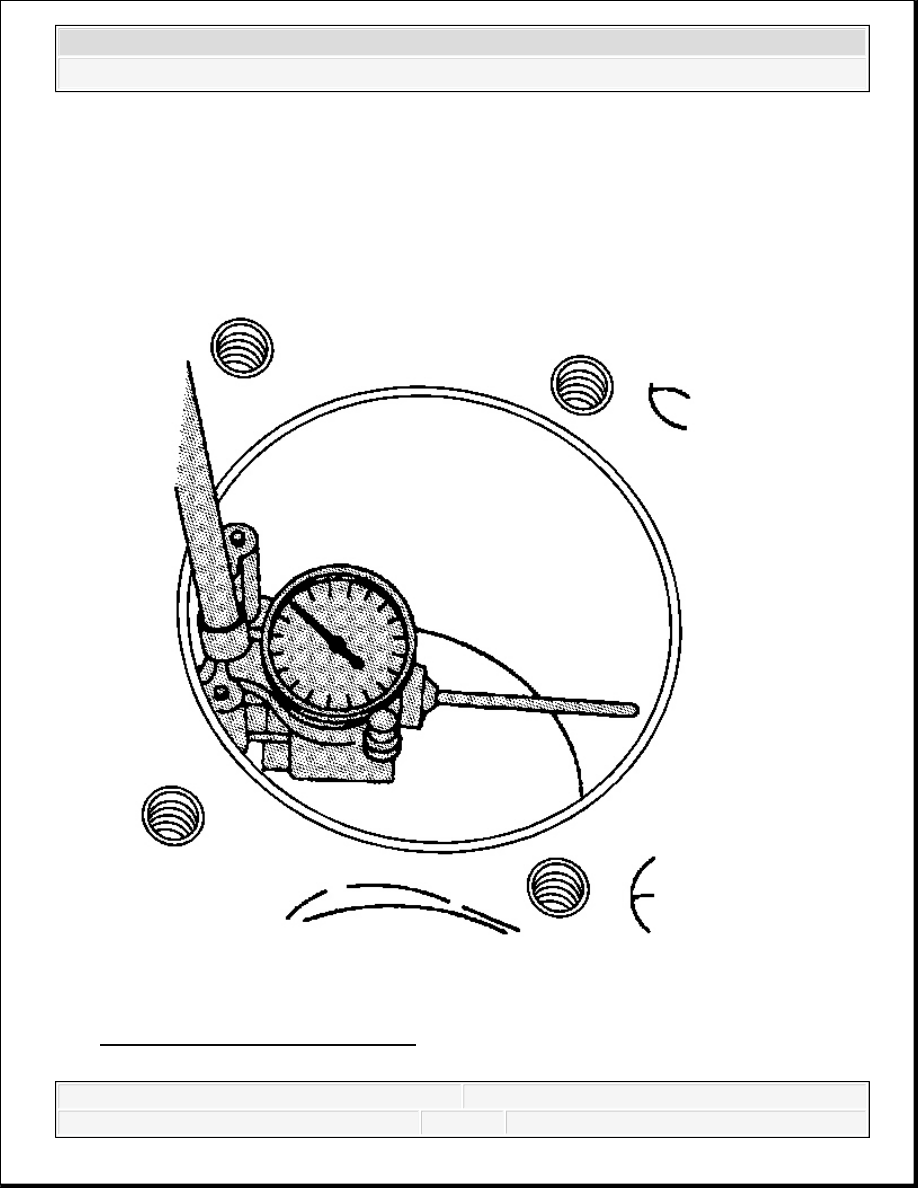

Fig. 460: Measuring Cylinder Bore
Courtesy of GENERAL MOTORS CORP.
