The release bearing will snap over the retainer tab and will be self-retained to the
actuator cylinder.

3. Install the transmission. Refer to Transmission Replacement .

CLUTCH ACTUATOR CYLINDER REPLACEMENT (TZ0)

Removal Procedure

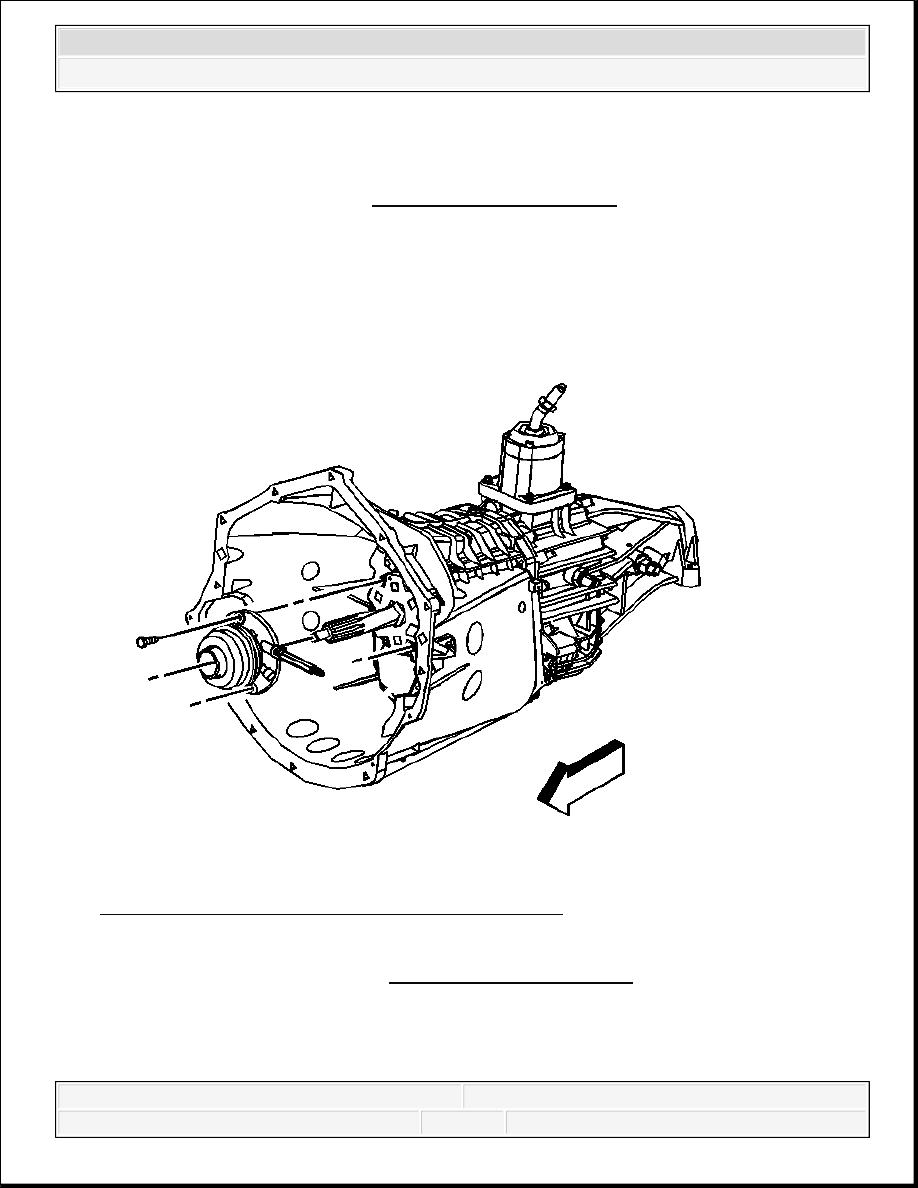

Fig. 29: Identifying Clutch Actuator Cylinder Bolts
Courtesy of GENERAL MOTORS CORP.

1. Remove the transmission. Refer to Transmission Replacement .

2. Remove the clutch actuator cylinder bolts.

3. Remove the clutch actuator cylinder.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Clutch - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



If required, the clutch release bearing can be removed from the clutch actuator cylinder for
replacement.

Installation Procedure

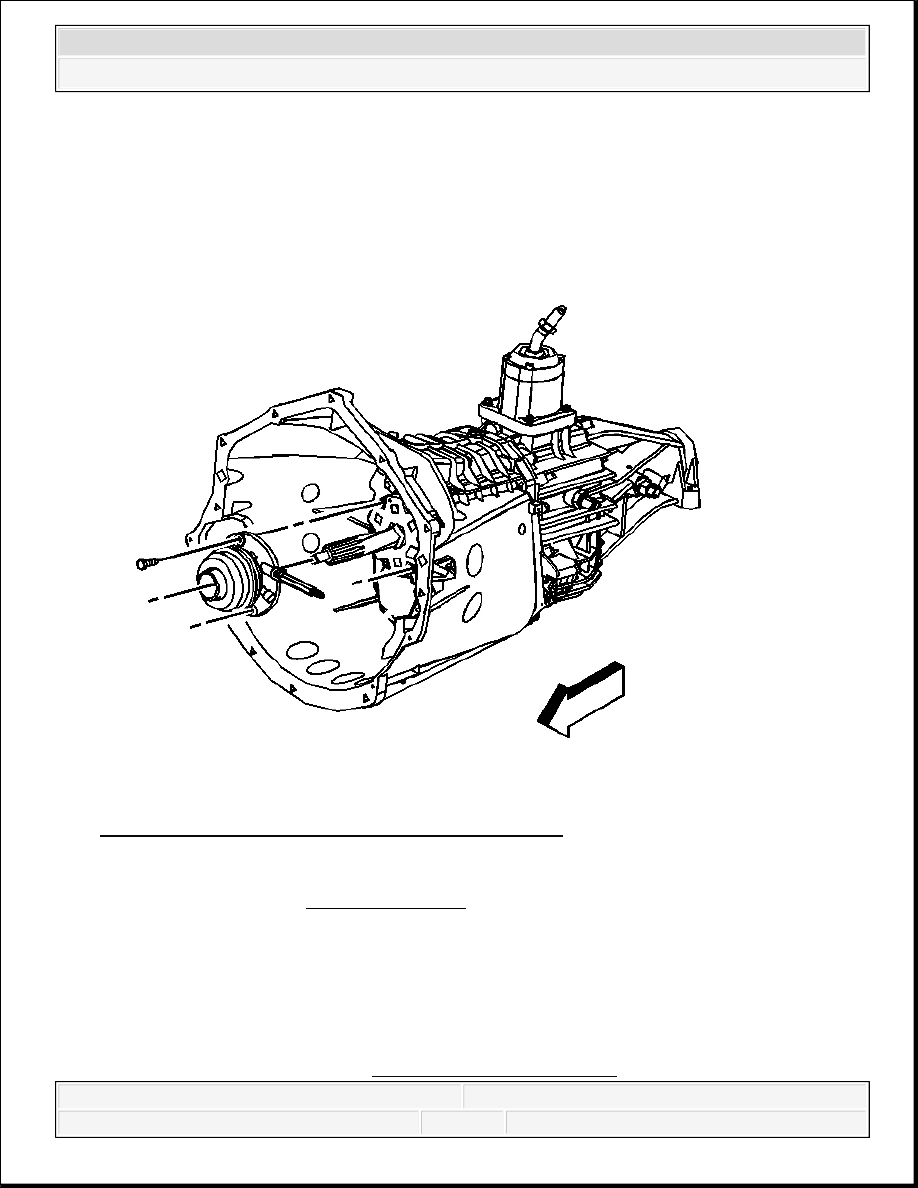

Fig. 30: Identifying Clutch Actuator Cylinder Bolts
Courtesy of GENERAL MOTORS CORP.

1. Install the clutch actuator cylinder.

2. Install the clutch actuator cylinder bolts.

Tighten: Tighten the bolts to 8 N.m (71 lb in).

3. Install the transmission. Refer to Transmission Replacement .

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Clutch - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



CLUTCH ACTUATOR CYLINDER REPLACEMENT (M96)

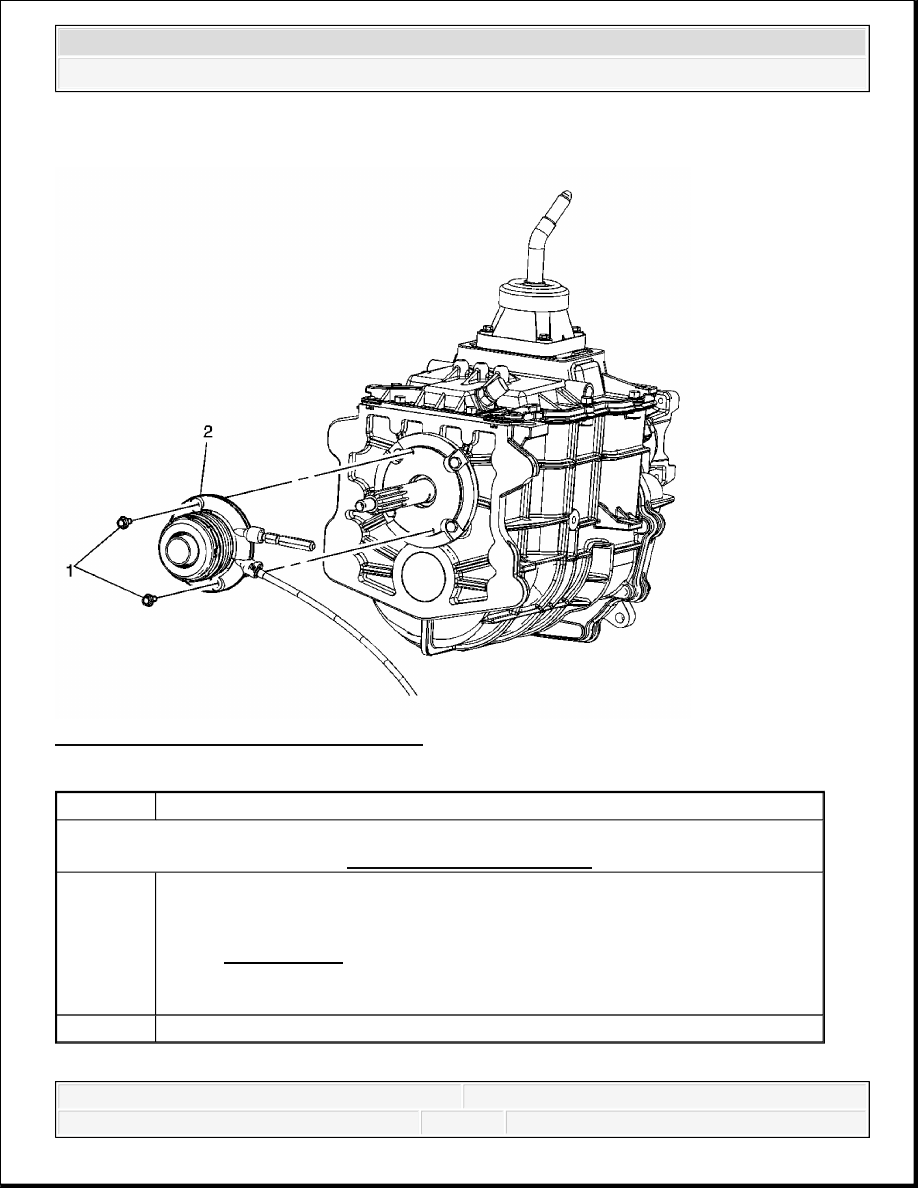

Fig. 31: Clutch Actuator Cylinder (M96)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

Preliminary Procedure:
Remove the transmission. Refer to Transmission Replacement .

1

Clutch Actuator Cylinder Bolt (Qty: 2)

Tighten:: 8 N.m (71 lb in).

NOTE:

Refer to Fastener Notice .

2

Clutch Actuator Cylinder



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Clutch - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra & Silverado



DESCRIPTION AND OPERATION

CLUTCH SYSTEM DESCRIPTION AND OPERATION

The C/K model vehicle uses 2 different clutch hydraulic systems and 2 different clutch variations.
The vehicles with the 5 speed transmission RPO TZO uses a different clutch hydraulic system
than the vehicles with the 5 speed transmission RPO M96. For the proper diagnosis, because of
the clutch variations, it is important to understand which clutch system is used.

4.3L Clutch

The 4.3L clutch system is described as the following:

Size - 280 mm (11 in)

Clutch pressure plate - Diaphragm spring plate, non-self adjusting

Clutch disc - Damper spring style

Hydraulic system - 5 speed

6.0L Clutch

The 6.0L clutch system is described as the following:

Size - 297 mm (11.70 in)

Clutch pressure plate - Diaphragm spring plate, self adjusting

Clutch disc - Damper spring style

Hydraulic system - 5 speed
