Chevrolet Silverado / GMC Sierra. Service manual - part 1190

2nd Clutch

25

2nd Clutch

26

C.C. Signal

26

C.C. Signal

27

3-4 Signal

27

3-4 Signal

27/29

3-4 Signal

27/29

3-4 Signal

28

3rd Accumulator

29/28

3-4 Clutch/3rd Accumulator

29/28

3-4 Clutch/3rd Accumulator

29

3-4 Clutch

29

3-4 Clutch

29

3-4 Clutch

29

3-4 Clutch

29

3-4 Clutch

30

4th Signal

30

4th Signal

31

Servo Feed

31

Servo Feed

31

Servo Feed

32

4th

33

3-4 Accumulator

33

3-4 Accumulator

33

3-4 Accumulator

34a

D3 - Blocked on M33 Models

34a

D3 - Blocked on M33 Models

34

D3

34

D3

34

D3

34

D3

34

D3

34

D3

35a

Overrun- Blocked on M33 Models

35a

Overrun- Blocked on M33 Models

35



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Overrun

35/36

Overrun/Overrun Clutch Feed

35/36

Overrun/Overrun Clutch Feed

35/39

Overrun/Orificed D2

36

Overrun Clutch Feed

37

Overrun Clutch

38a

D2 - M33 Models Only

38a

D2 - M33 Models Only

38

D2

38

D2

38

D2

38

D2

38

D2

38

D2

38/39

D2/Orificed D2

41

Lo

41

Lo

41

Lo

41

Lo

42

Lo/1st

42

Lo/1st

43

Exhaust

43/44

Exhaust/Orificed Exhaust

43/44

Exhaust/Orificed Exhaust

44

Orificed Exhaust

47

Void

48

Regulated Apply

48

Regulated Apply

49

Shift Solenoids Screen

50

Pressure Control Solenoid Screen



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



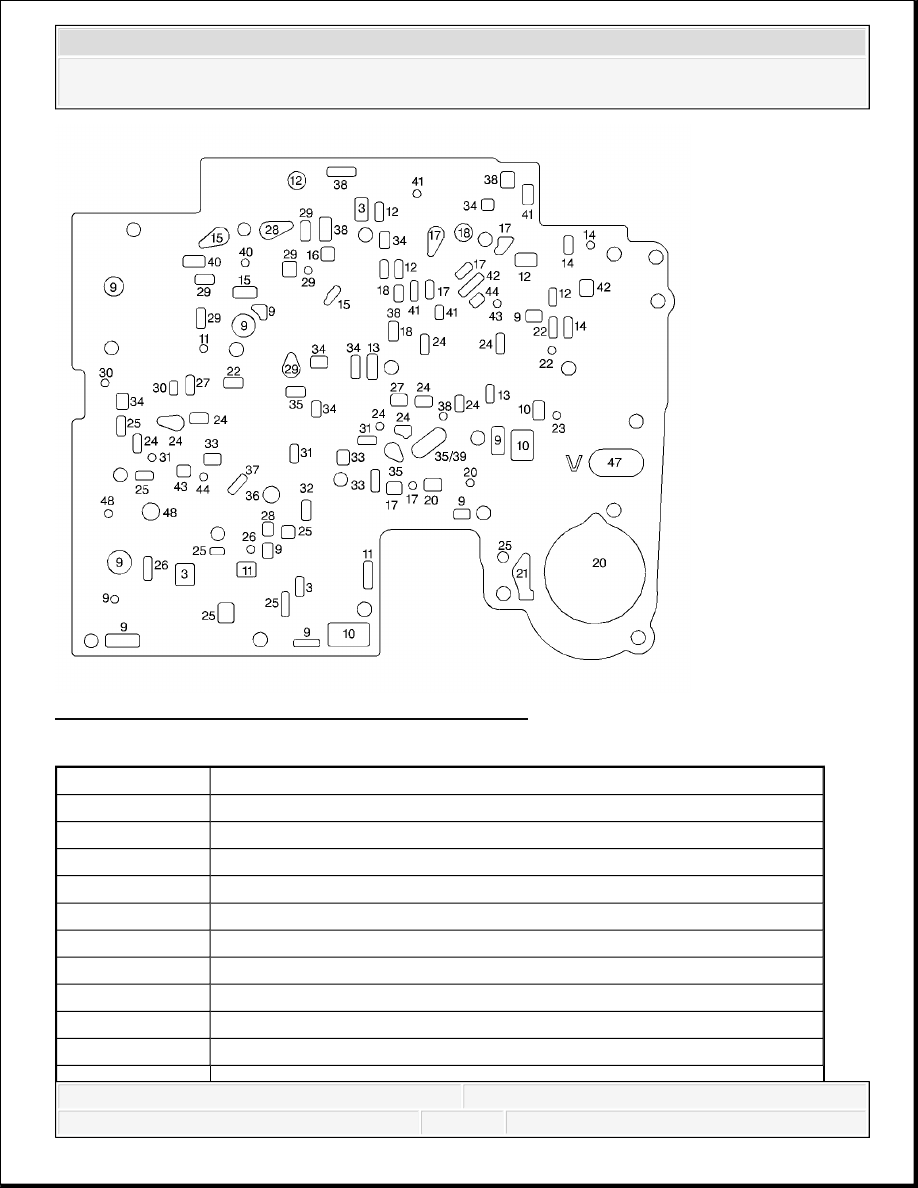

Fig. 566: Spacer Plate to Control Valve Body Gasket
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

3

Line

3

Line

3

Line

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit

9

Actuator Feed Limit



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



9

Actuator Feed Limit

9

Actuator Feed Limit

10

Filtered Actuator Feed

10

Filtered Actuator Feed

10

Filtered Actuator Feed

10

Filtered Actuator Feed

11

Torque Signal

11

Torque Signal

11

Torque Signal

12

PR

12

PR

12

PR

12

PR

12

PR

13

D4-3-2

13

D4-3-2

14

Lo/Reverse

14

Lo/Reverse

14

Lo/Reverse

15

Reverse

15

Reverse

15

Reverse

16

Reverse Input (Rev. Cl.)

17

D4

17

D4

17

D4

17

D4

17

D4

17

D4

18

Forward Clutch Feed

18

Forward Clutch Feed

18

Forward Clutch Feed

20

Accumulator

20

Accumulator

20

Accumulator

21



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
