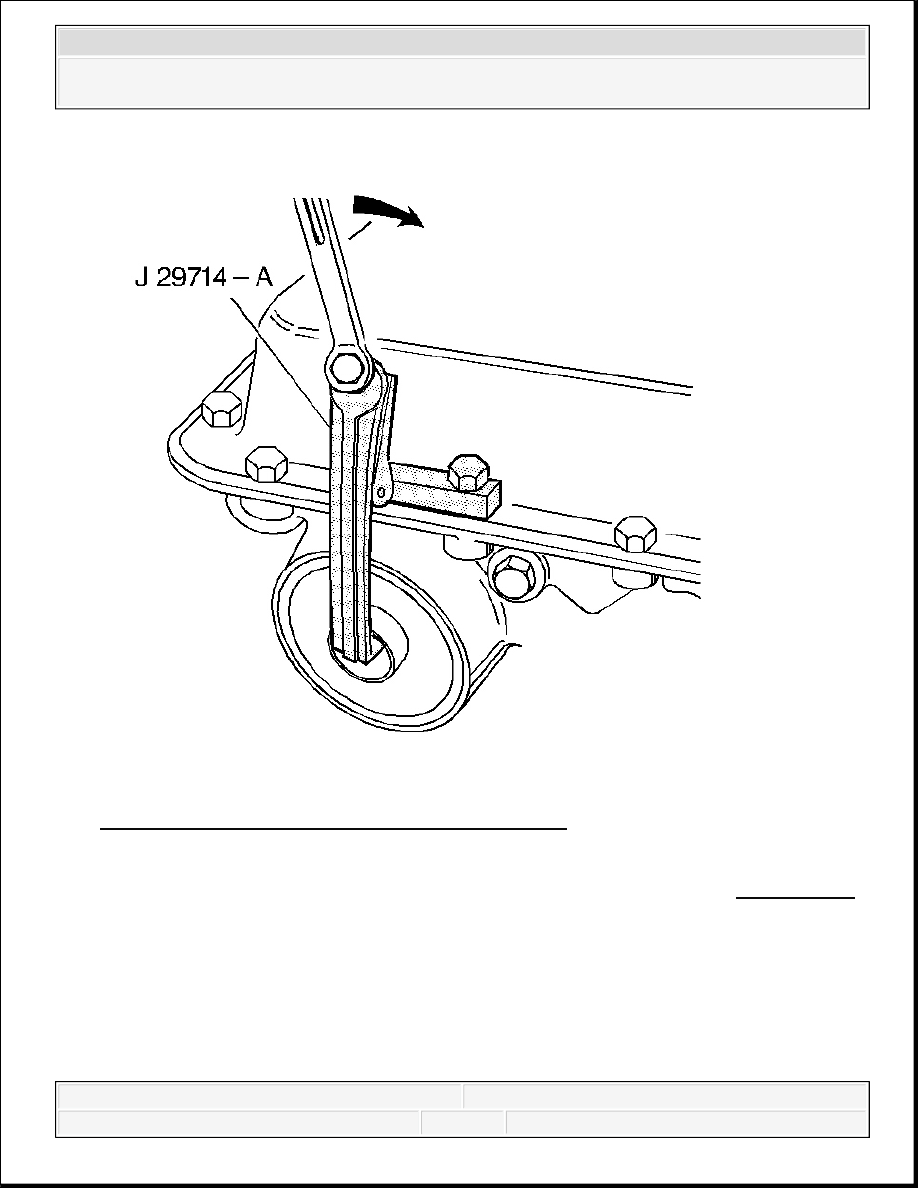

Fig. 520: Compressing Servo Cover With J 29714-A
Courtesy of GENERAL MOTORS CORP.

9. Tighten the bolt on the J 29714-A in order to compress the servo cover. See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



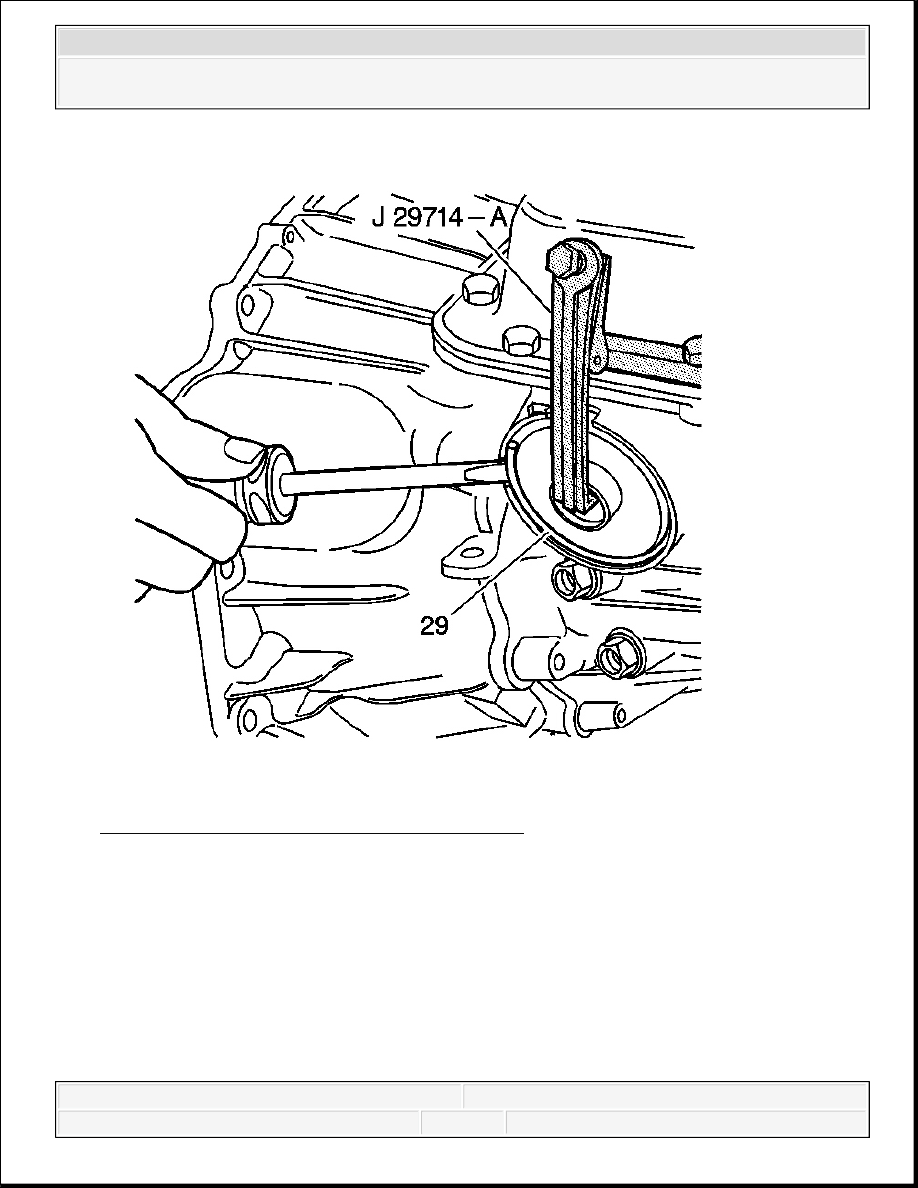

Fig. 521: Locating Servo Cover Retaining Ring
Courtesy of GENERAL MOTORS CORP.

10. Install the servo cover retaining ring (29).

CASE EXTENSION BUSHING REPLACEMENT

Tools Required

J 8092 Driver Handle

J 23062-14 Bushing Remover



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



J 34196-B Transmission Bushing Service Set. See Special Tools.

Replacement

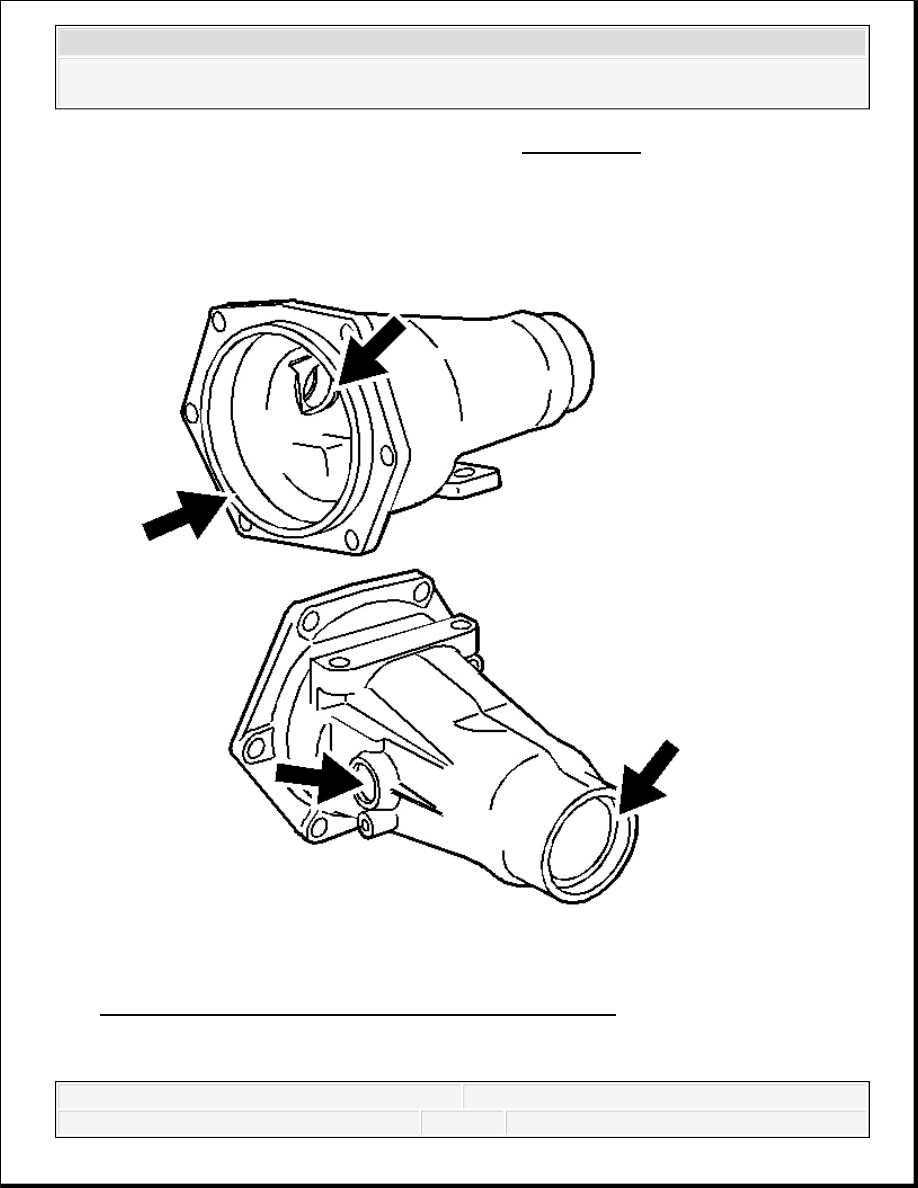

Fig. 522: Identifying Inspection Areas On Case Extension
Courtesy of GENERAL MOTORS CORP.

1. Inspect the case extension for the following conditions:



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Porosity

Cracks

Nicks

Burrs

Worn bushings
