Chevrolet Silverado / GMC Sierra. Service manual - part 1110

J 26900-13 Magnetic Indicator Base. See Special Tools.

Selection

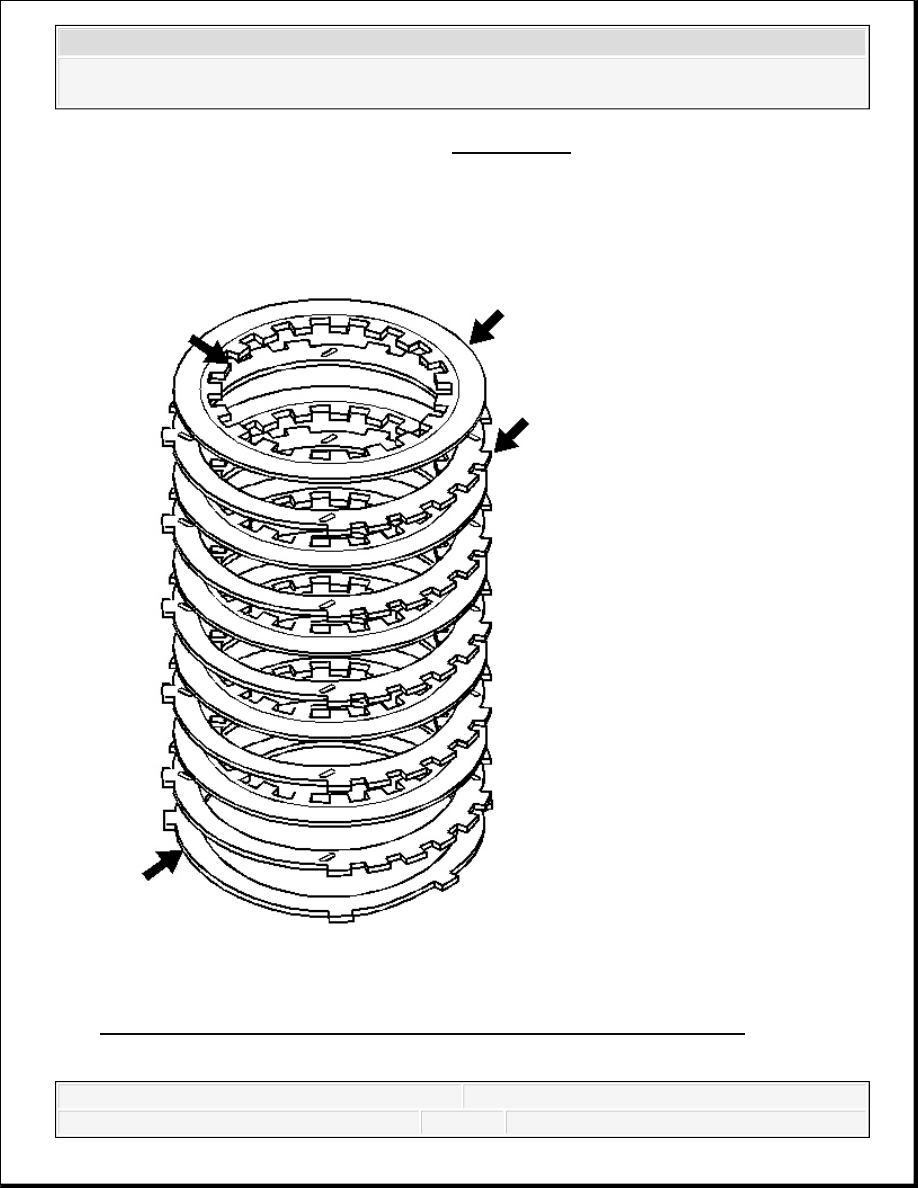

Fig. 321: Locating Inspection Areas On Low And Reverse Clutch Plates
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



1. Inspect the low and reverse clutch plates for the following conditions:

Composition material wear

Composition material heat damage

Composition material delamination

Steel plates heat damage

Steel plates surface finish damage

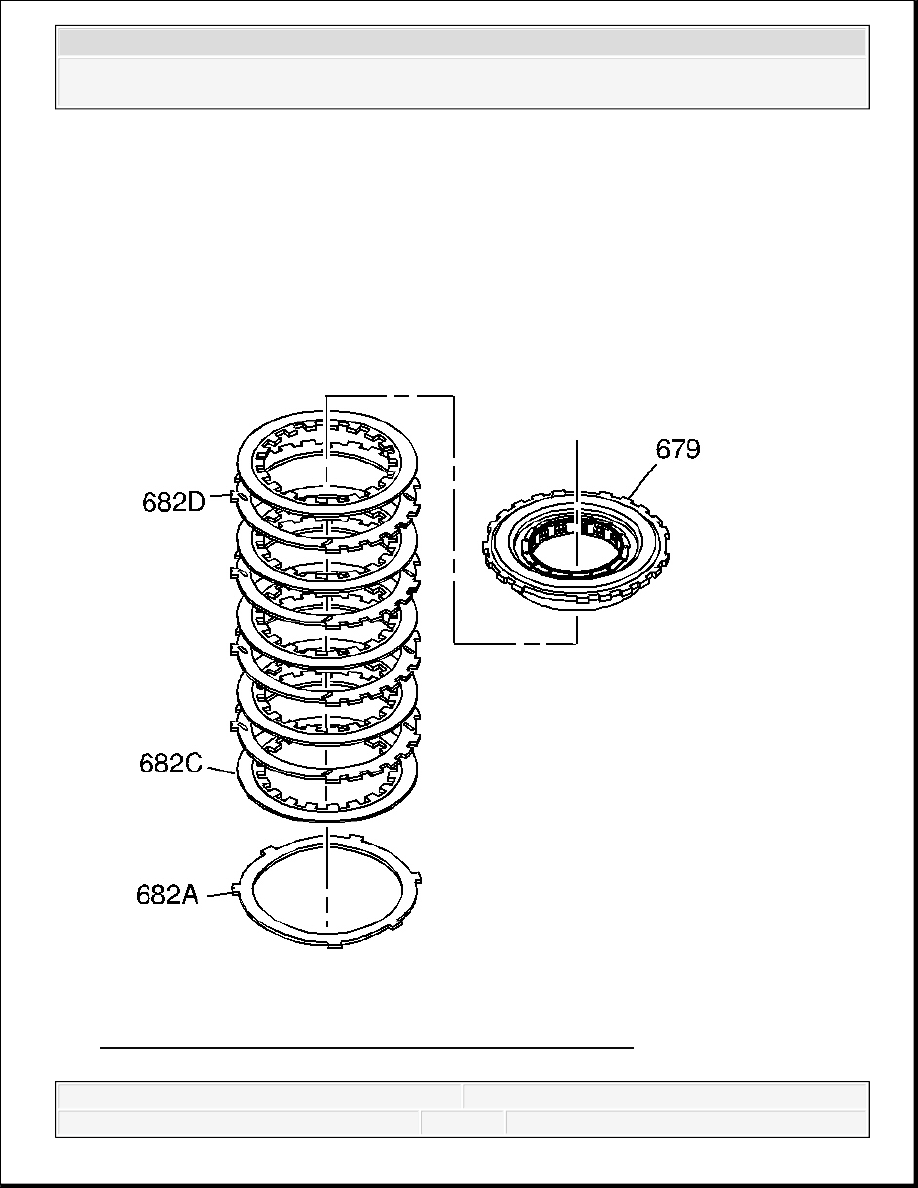

Fig. 322: View Of Low And Reverse Clutch Plate Assembly
Courtesy of GENERAL MOTORS CORP.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



2. Stack the low and reverse clutch plate assembly on a flat surface in the following order:

1. One waved plate (682A)

2. Five fiber plate assemblies (682C) and four steel plates (682D), starting with one fiber

plate assembly and alternating with steel

3. Low and reverse clutch support (679)

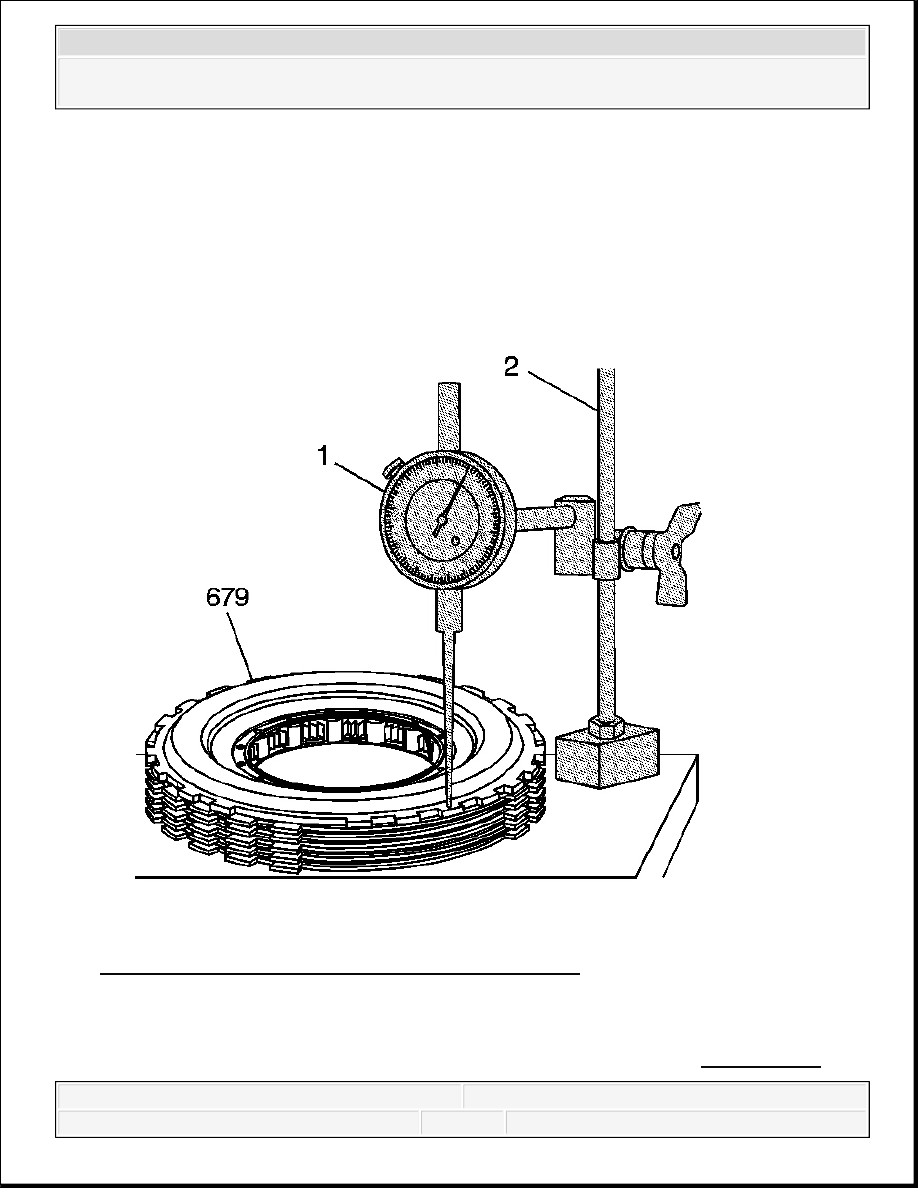

Fig. 323: Measuring Clutch Pack Height With J 8001
Courtesy of GENERAL MOTORS CORP.

3. Using the J 8001 (1) and the J 26900-13 (2), measure the height of the clutch pack from the

work surface to the top of the low and reverse clutch support (679). See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



4. Refer to Low and Reverse Clutch Spacer Plate Selection in order to select the proper

thickness of the low and reverse clutch selective spacer plate (682B).

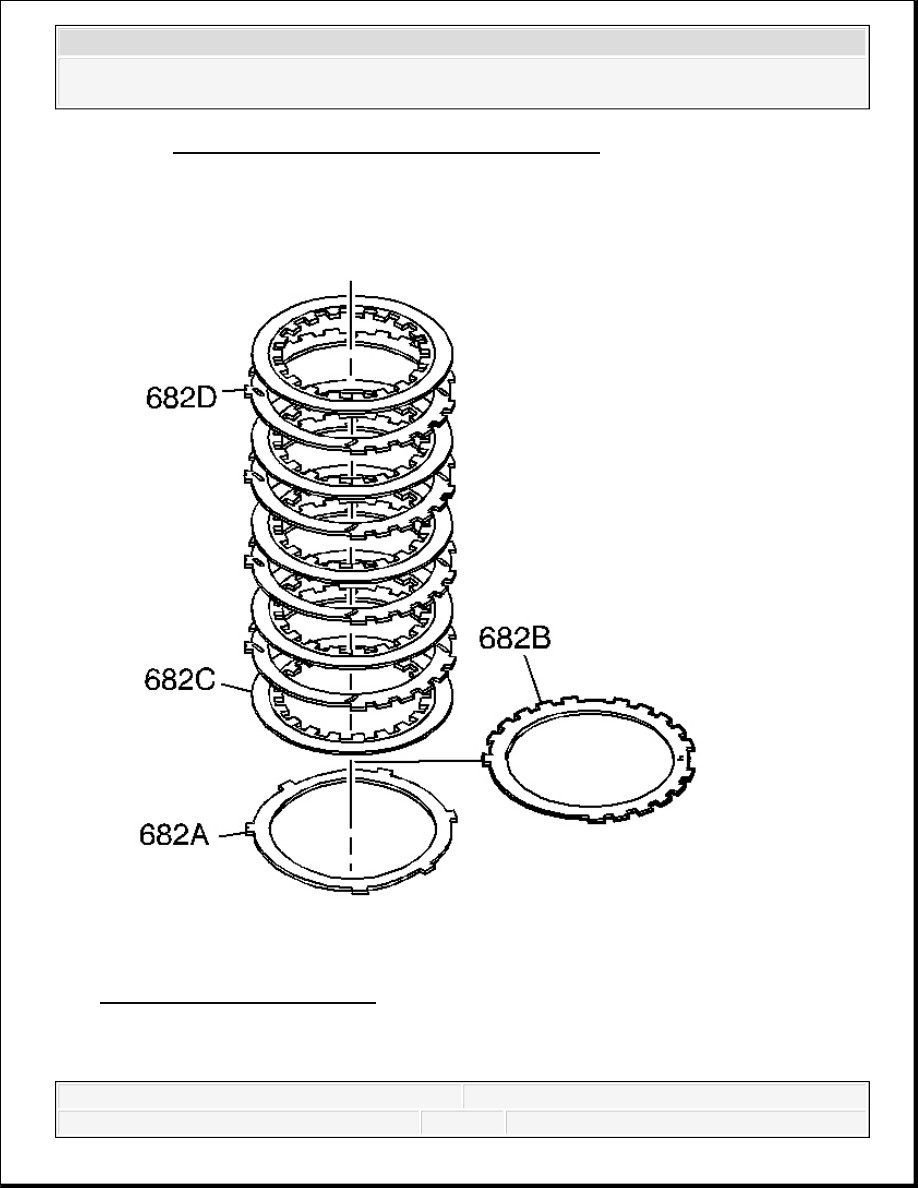

Fig. 324: View Of Clutch Pack
Courtesy of GENERAL MOTORS CORP.

5. Install the proper selective spacer plate (682B) between the wave plate (682A) and the first



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
