Chevrolet Silverado / GMC Sierra. Service manual - part 1101

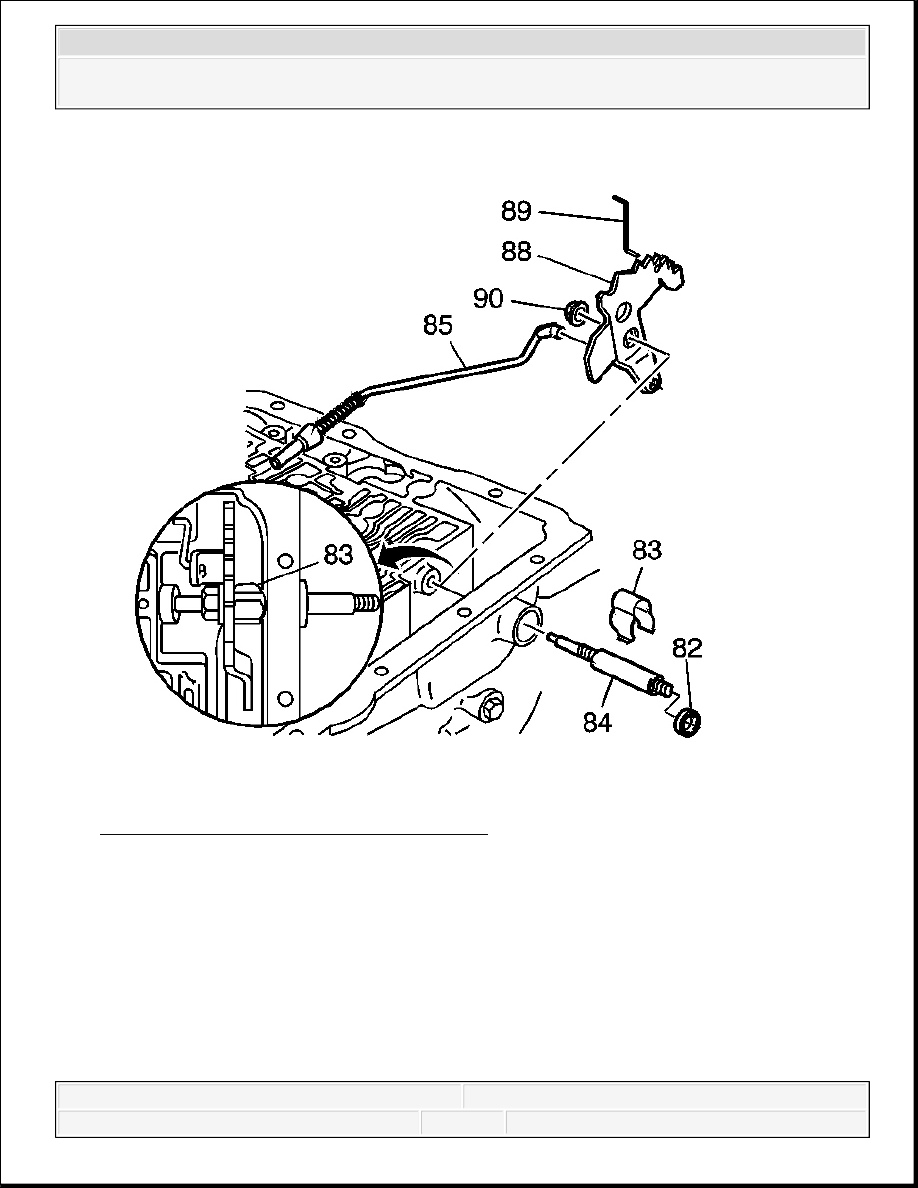

Fig. 289: Inspecting Inner Manual Linkage
Courtesy of GENERAL MOTORS CORP.

1. Remove the following parts:

1. Hex head nut (90)

2. Manual valve link (89)

3. Detent lever (88)

4. Parking lock actuator assembly (85)

5. Manual shaft retainer (83)

6. Manual shaft (84)



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

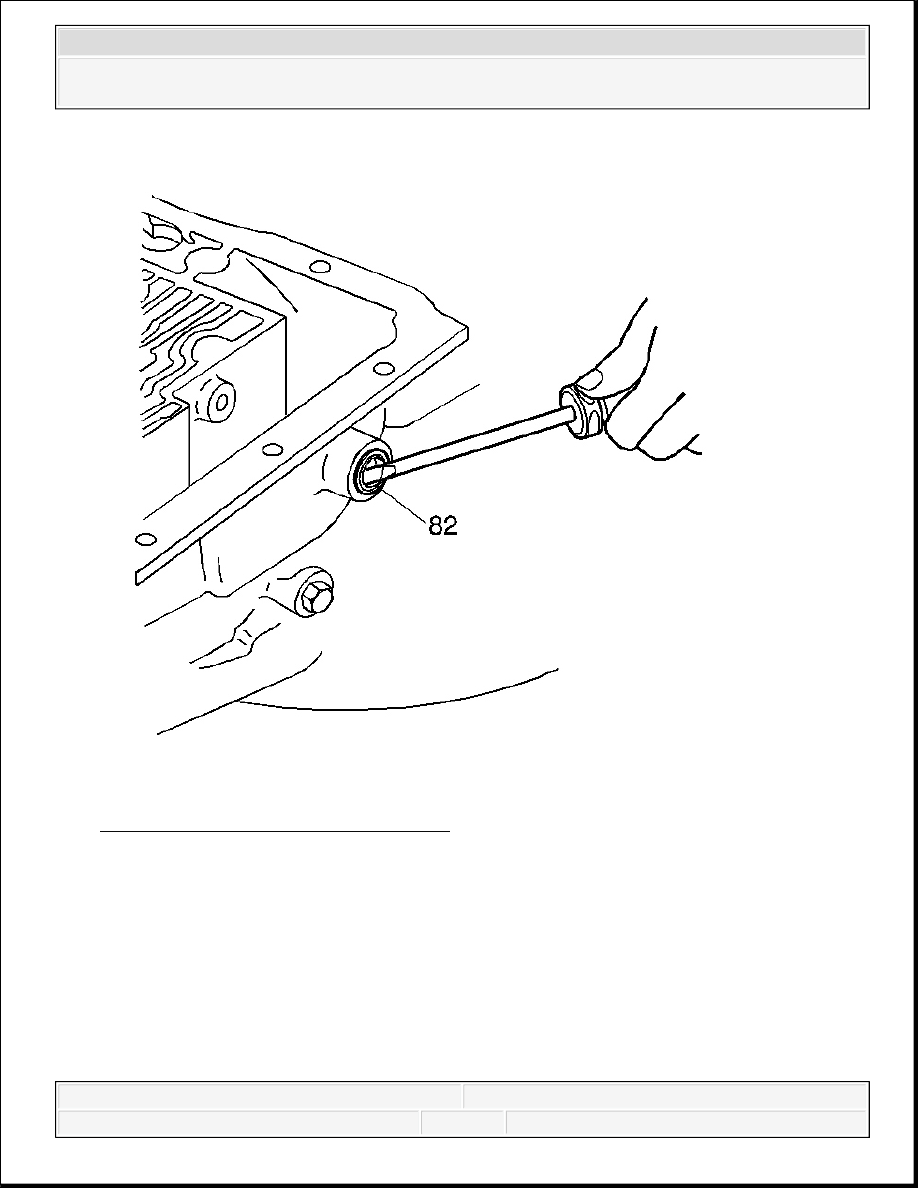

Fig. 290: Removing Manual Shaft Seal
Courtesy of GENERAL MOTORS CORP.

2. Remove the manual shaft seal (82) with a screwdriver.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado

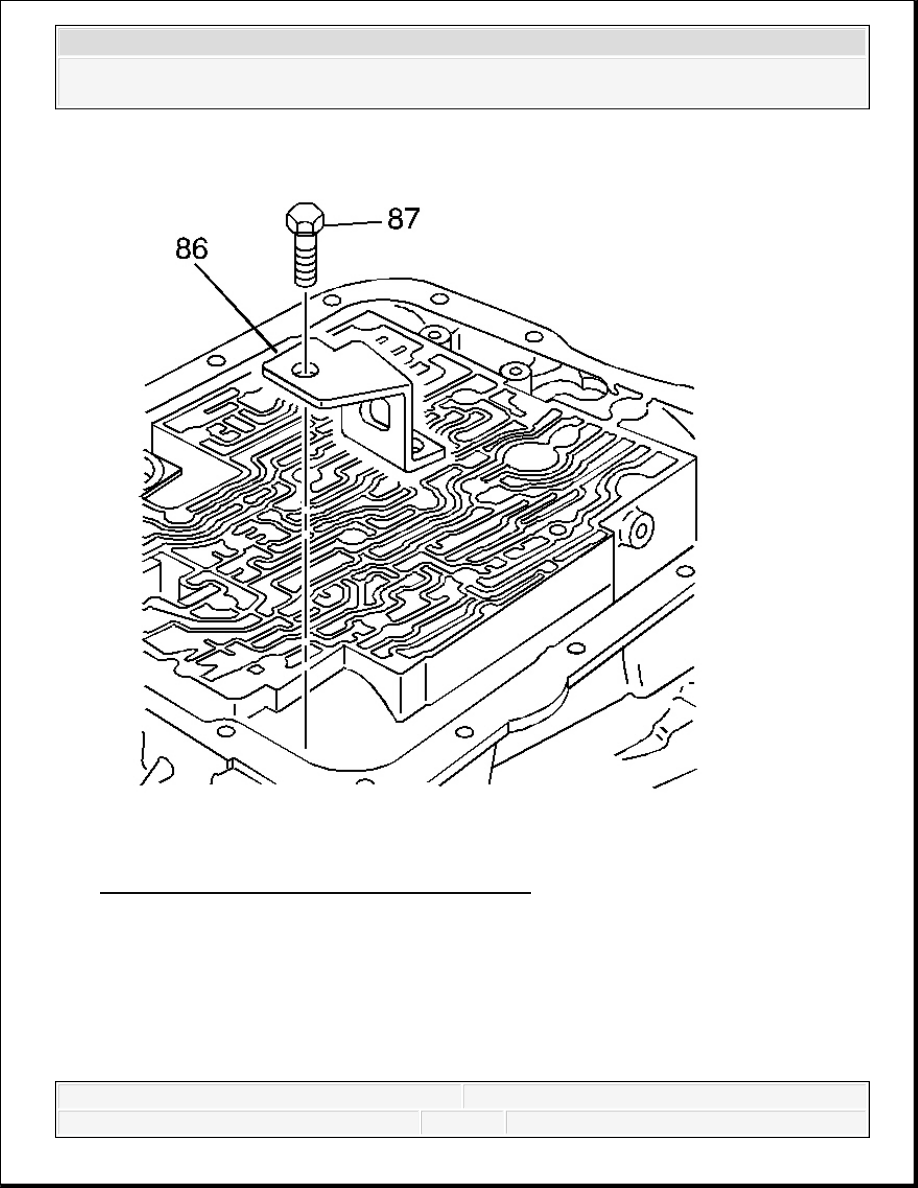

Fig. 291: View Of Parking Lock Bracket & Bolt
Courtesy of GENERAL MOTORS CORP.

3. Remove the following components:

1. The parking lock bracket bolt (87)

2. The parking lock bracket (86)

LOW AND REVERSE CLUTCH PISTON REMOVAL



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Tools Required

J 23327-1 Forward Clutch Spring Compressor (Bridge). See Special Tools.

J 34627 Snap Ring Remover and Installer. See Special Tools.

J-42628 Plate

Removal



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado
