J 25025-7A Dial Indicator Mounting Post. See Special Tools.

Check

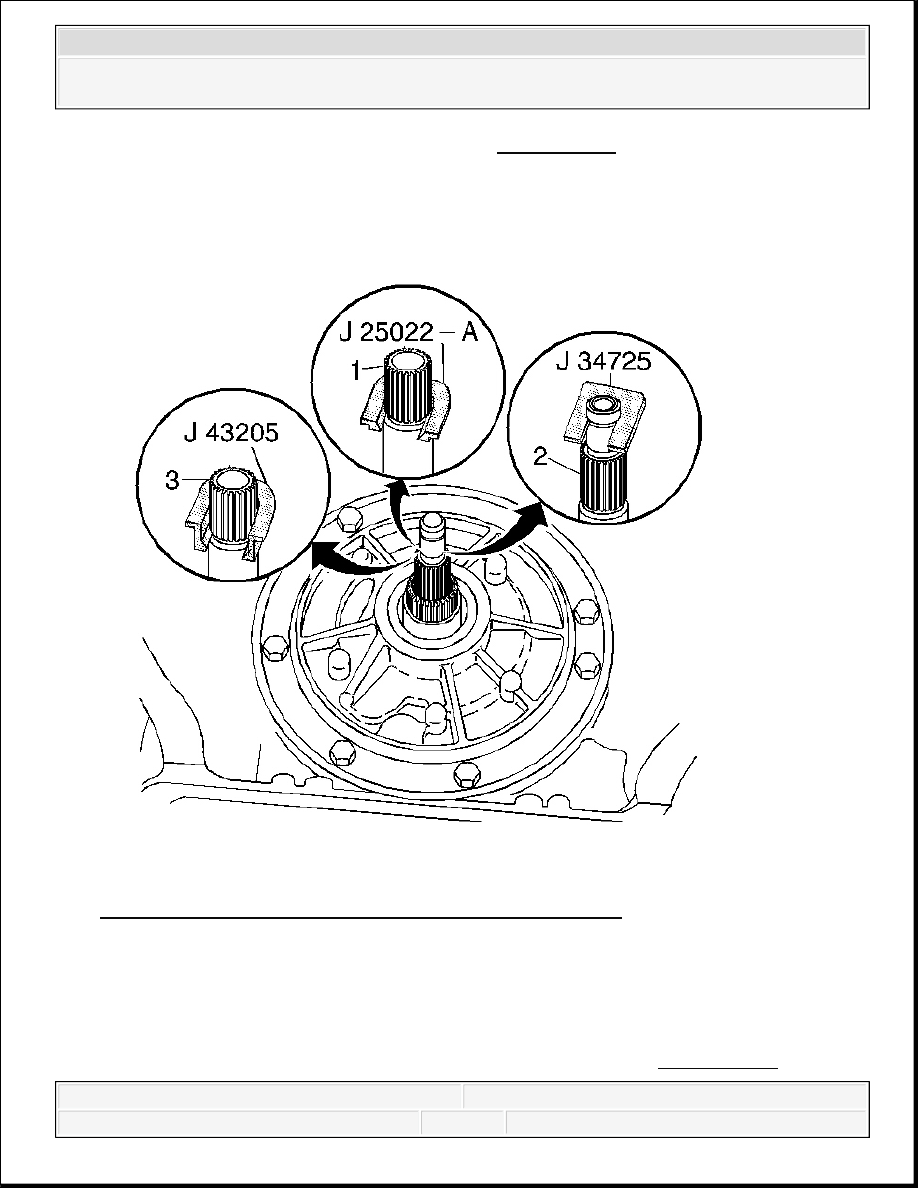

Fig. 266: Identifying Different End Play Fixture Adapters
Courtesy of GENERAL MOTORS CORP.

1. Install an end play fixture adapter.

Use J 25022 for a 245 mm and 258 mm turbine shaft (1). See Special Tools.

IMPORTANT: Torque converter size is model dependent.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



Use J 34725 for a 298 mm turbine shaft (2). See Special Tools.

Use J 43205 for a 300 mm turbine shaft (3). See Special Tools.

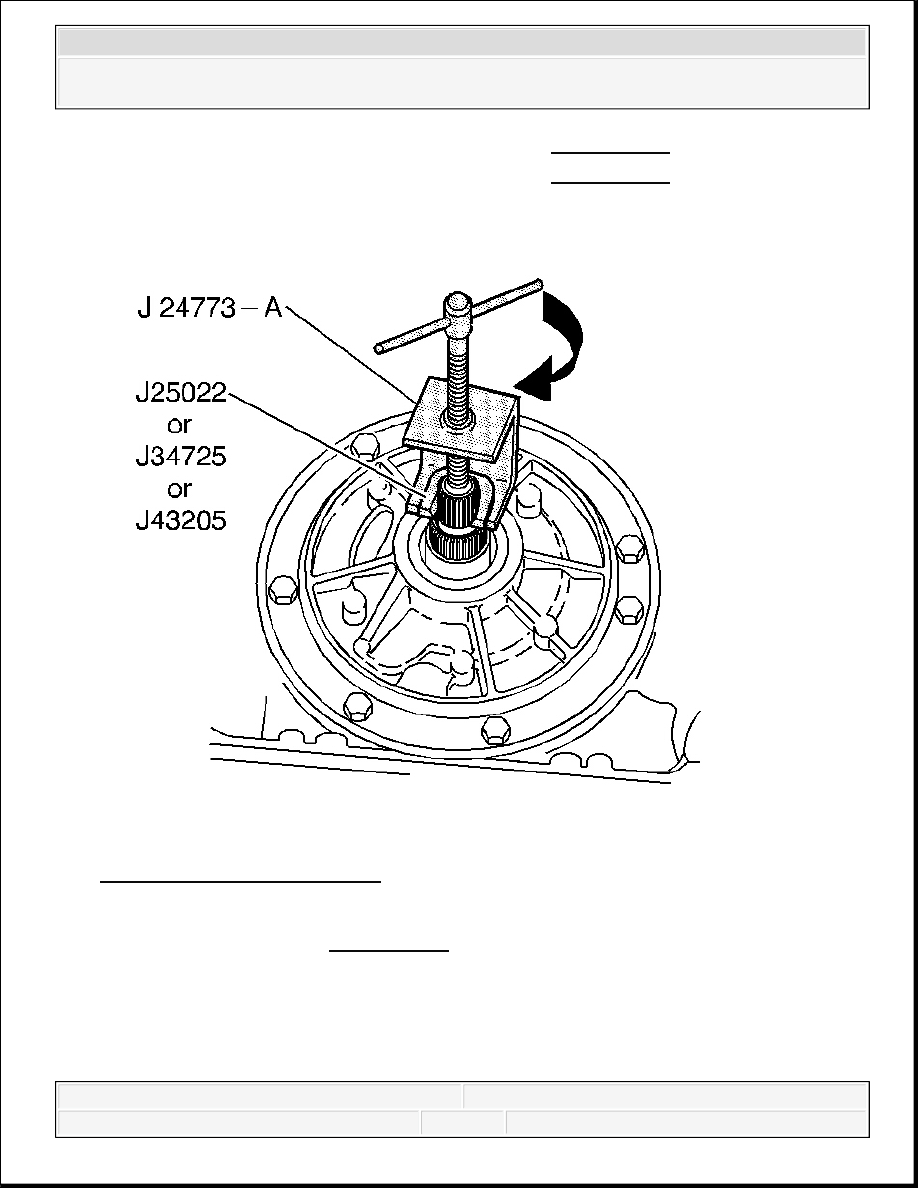

Fig. 267: Identifying J 24773-A
Courtesy of GENERAL MOTORS CORP.

2. Install the J 24773-A . See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



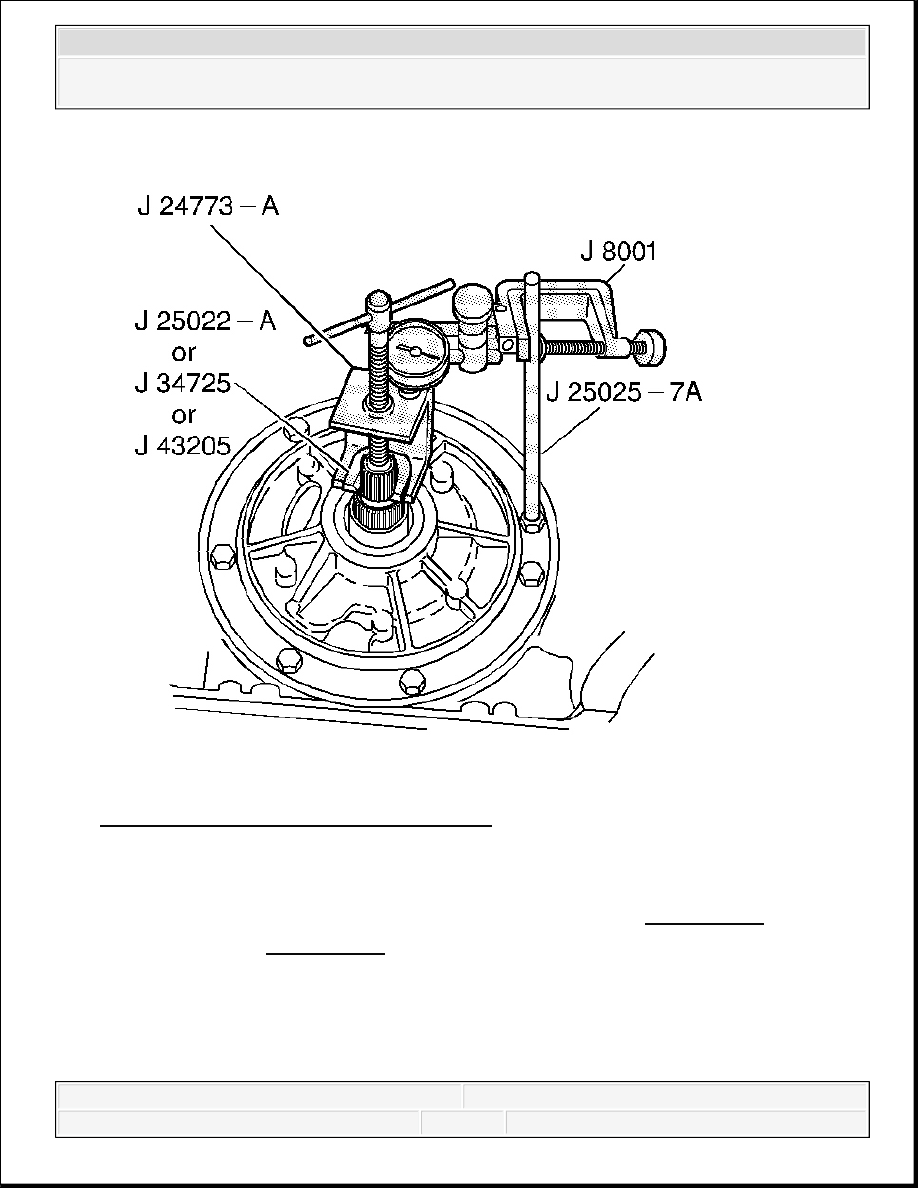

Fig. 268: Installing J 25025-7A With J 8001
Courtesy of GENERAL MOTORS CORP.

3. Remove an oil pump bolt.

4. Install J 25025-7A (or a 278 mm or 11 in bolt) and lock nut. See Special Tools.

5. Install J 8001 . See Special Tools.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 4L60-E/4L65-E/4L70-E - Cab & Chassis Sierra, Cab & Chassis

Silverado, Sierra & Silverado



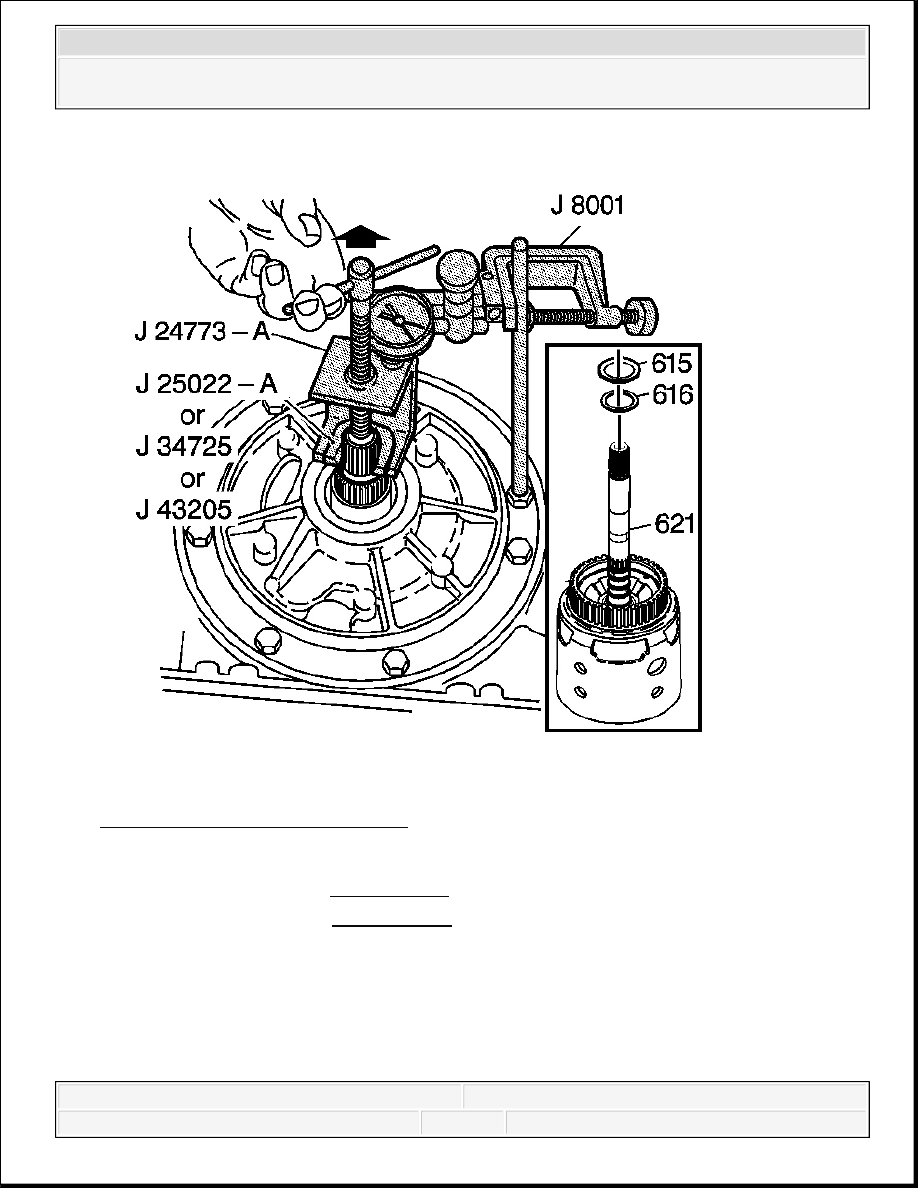

Fig. 269: Identifying Special Tools
Courtesy of GENERAL MOTORS CORP.

6. Set the J 8001 to zero. See Special Tools.

7. Pull up on J 24773-A . See Special Tools.

Proper end play should be 0.13-0.92 mm (0.005-0.036 in).

8. The selective thrust washer (616), which controls the end play, is located between the input

housing (621) and the thrust bearing (615) on the oil pump hub.
