Chevrolet Silverado / GMC Sierra. Service manual - part 100

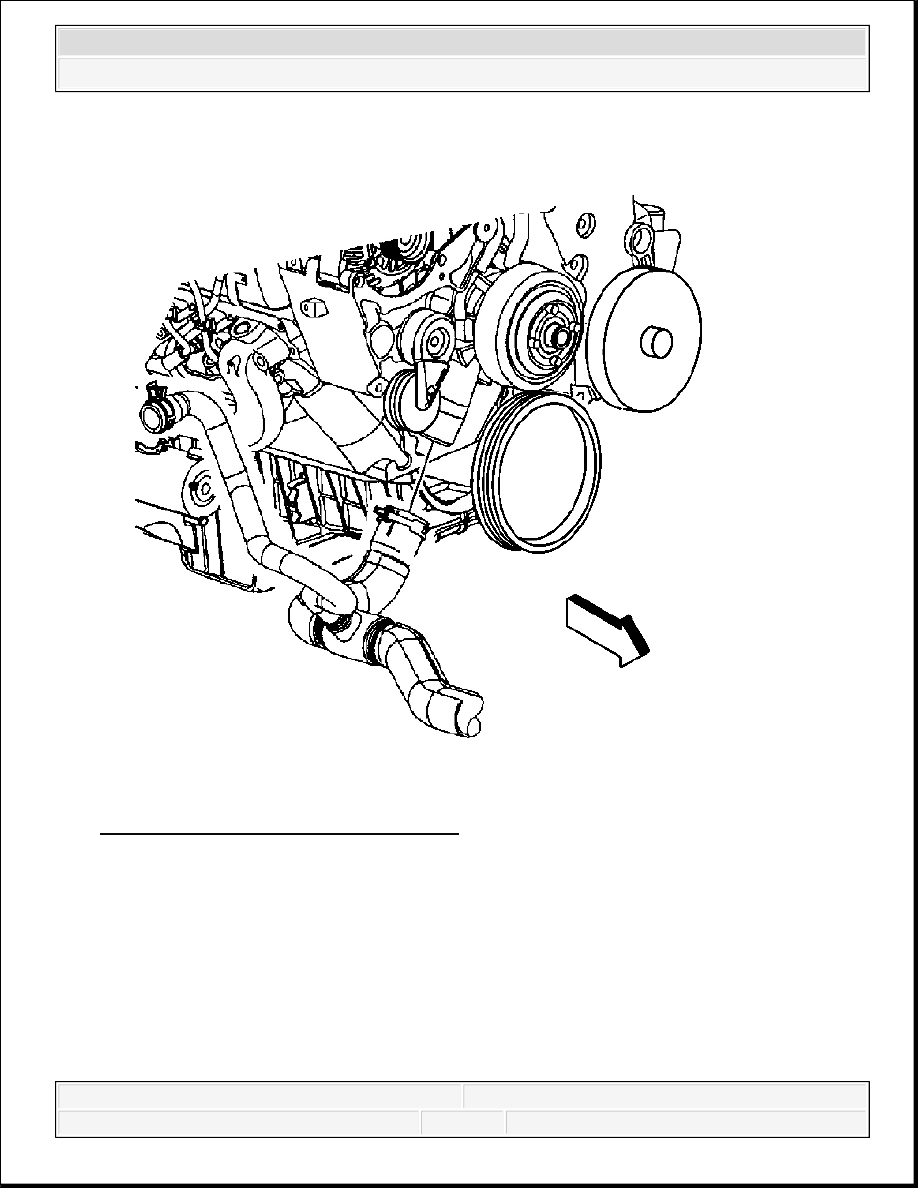

Fig. 322: View Of Radiator Outlet Hose
Courtesy of GENERAL MOTORS CORP.

22. Reposition the radiator outlet hose clamps.

23. Remove the radiator outlet hose from the surge tank.

24. Remove the radiator outlet hose from the water pump.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

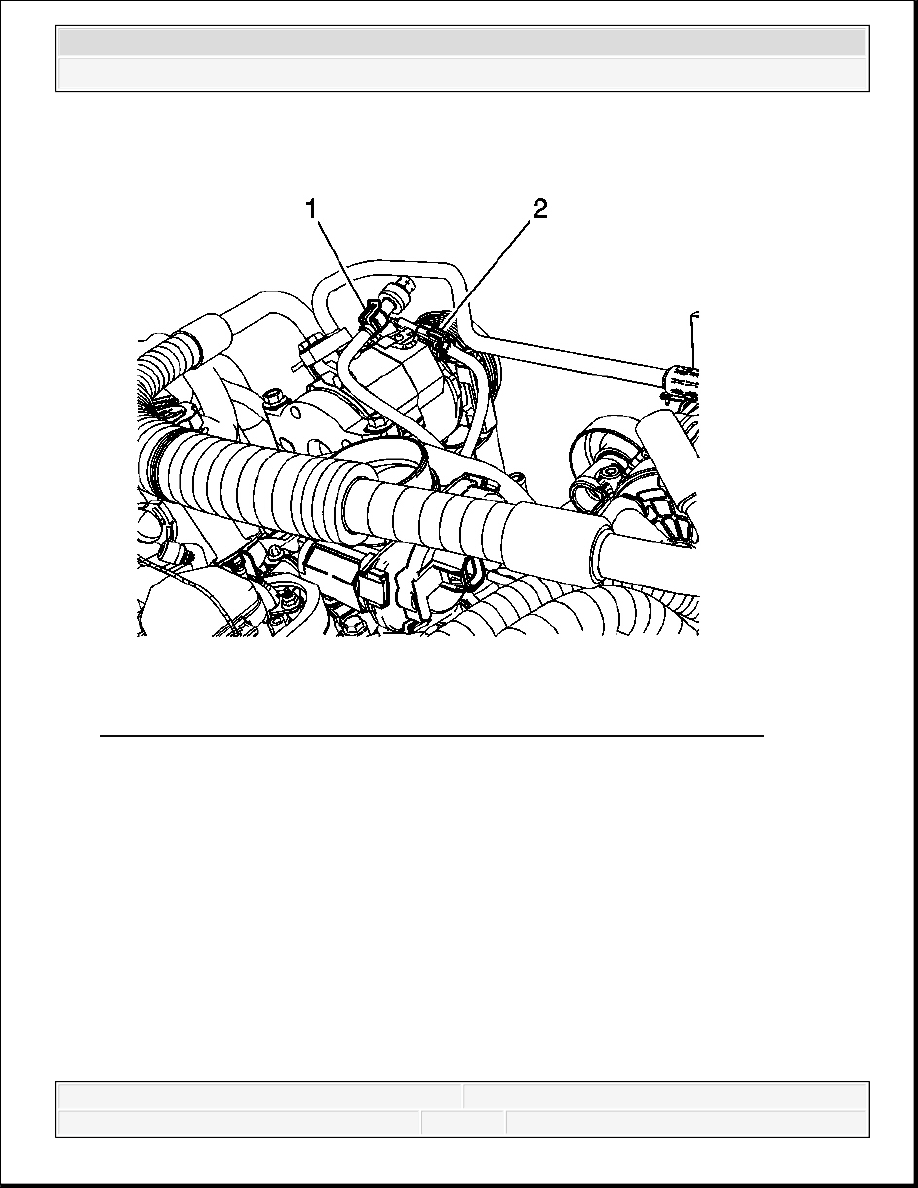

Fig. 323: View Of A/C Pressure Switch & Compressor Clutch Connectors
Courtesy of GENERAL MOTORS CORP.

25. Disconnect the following electrical connectors:

The A/C pressure switch (1), if equipped

The air conditioning (A/C) compressor clutch (2), if equipped

26. If equipped, remove the air conditioning (A/C) hoses.

27. Remove the positive cable nut and cable from the generator.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

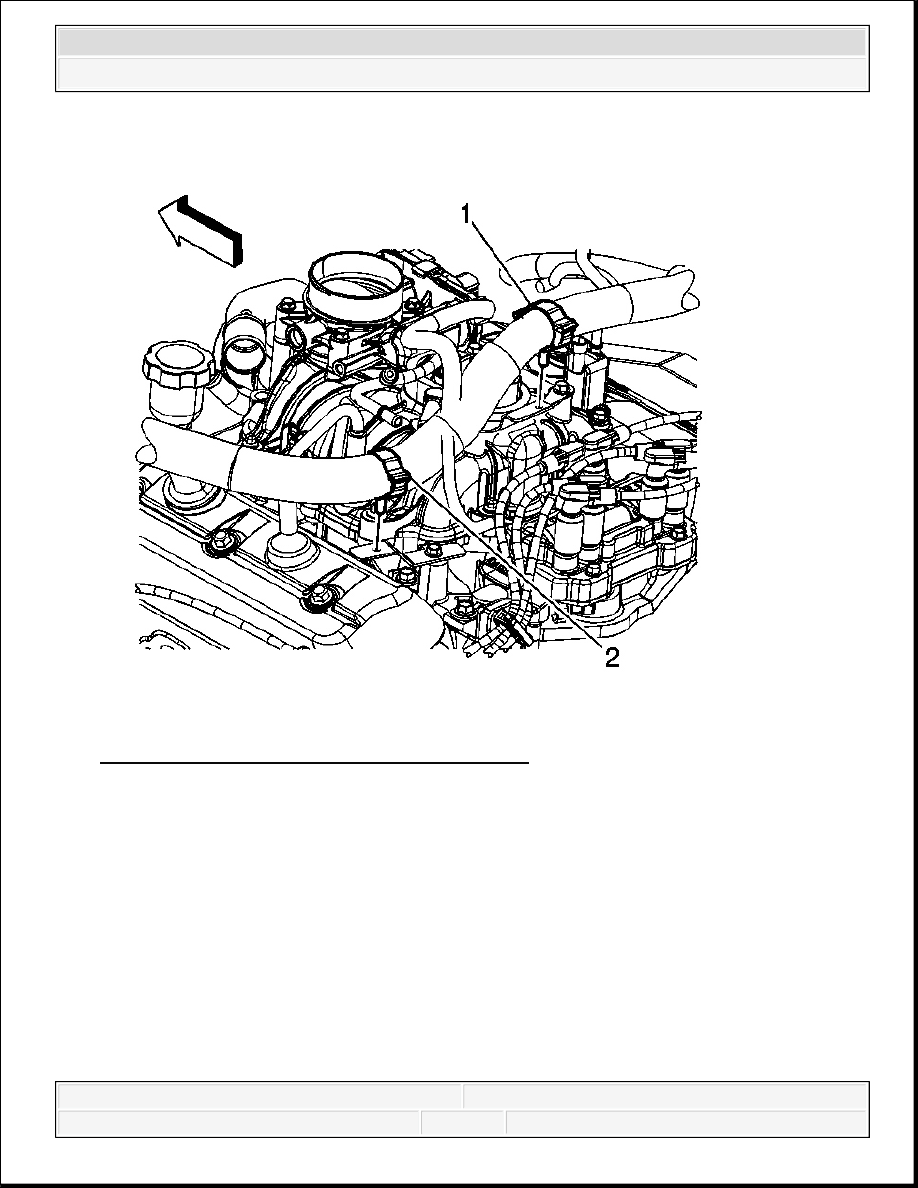

Fig. 324: View Of Engine Wiring Harness Clips
Courtesy of GENERAL MOTORS CORP.

28. Remove the engine wiring harness clips (1, 2) from the engine harness brackets.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

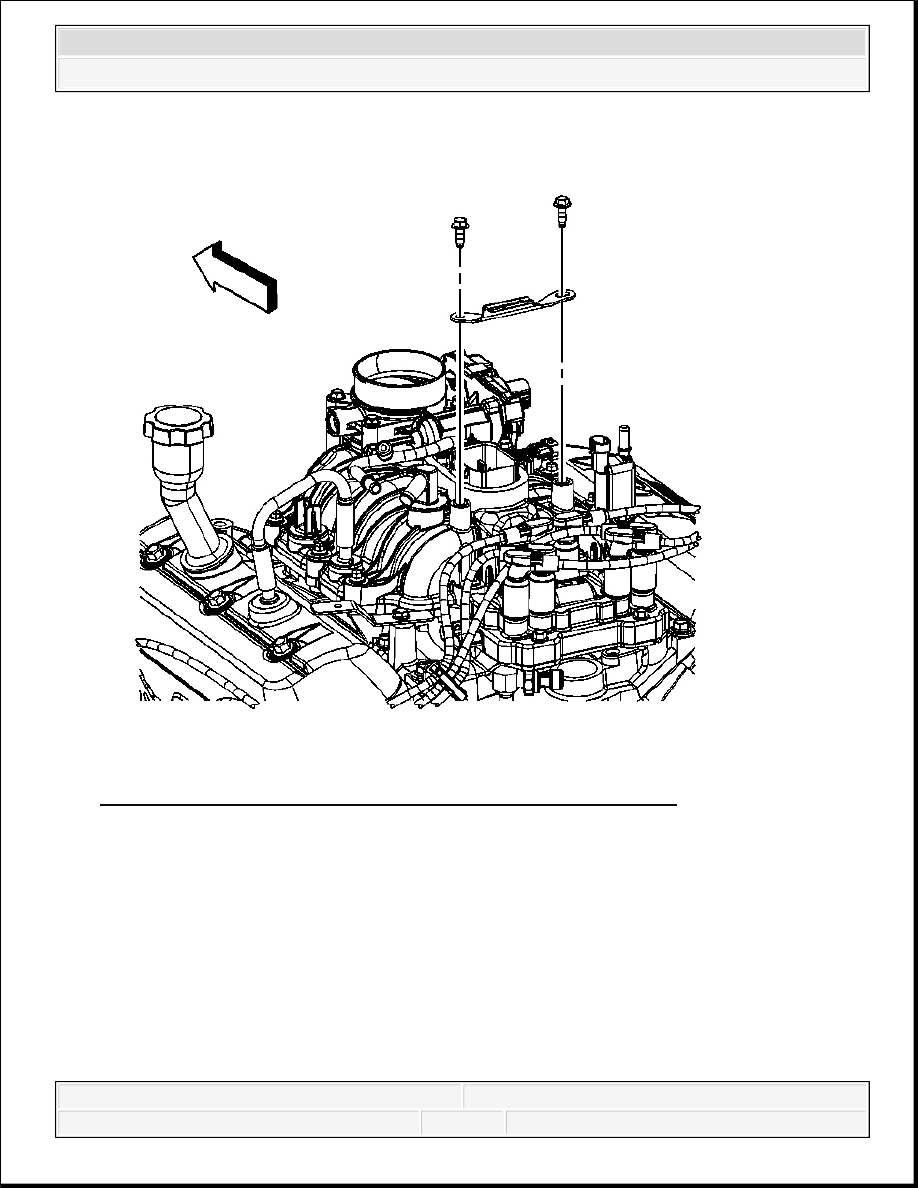

Fig. 325: View Of Engine Wiring Harness Rear Bracket & Bolts
Courtesy of GENERAL MOTORS CORP.

29. Remove the engine wiring harness rear bracket bolts and bracket.



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado
