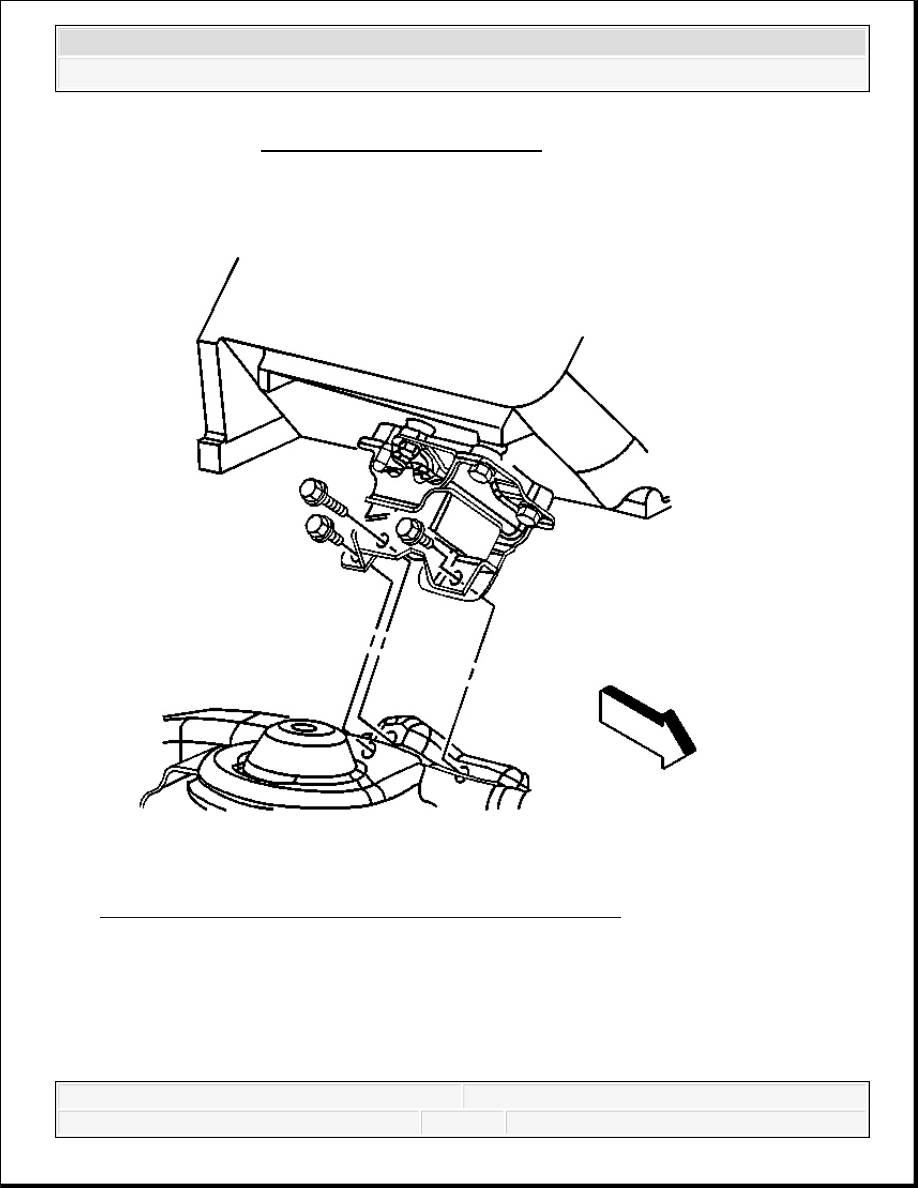

Fig. 31: Engine Mount To Engine Mount Bracket & Bolts
Courtesy of GENERAL MOTORS CORP.

11. Install the engine mount to engine mount bracket bolts. (right side shown, left side similar).

Tighten: Tighten the engine mount to engine mount bracket bolts to 65 N.m (48 lb ft).

ENGINE MOUNT REPLACEMENT - RIGHT SIDE

Removal Procedure



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

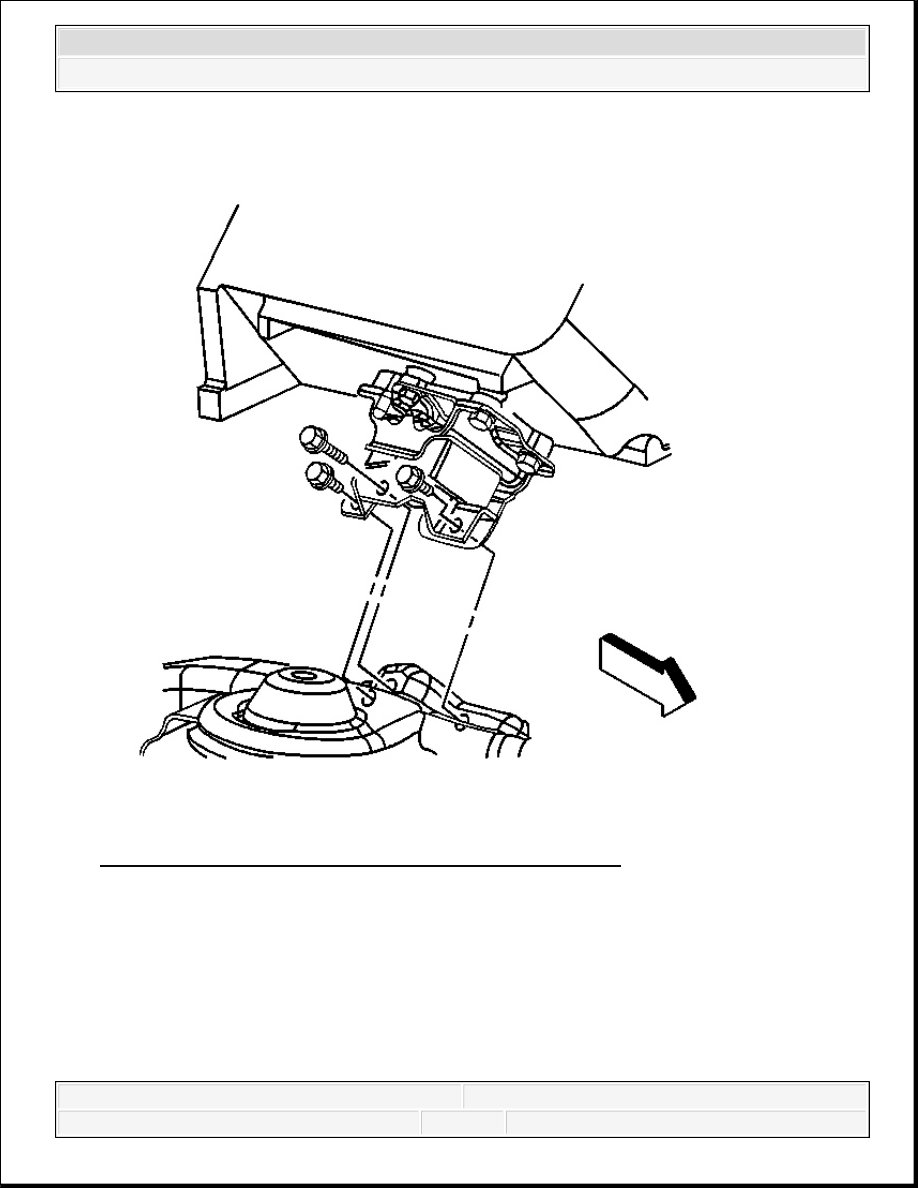

Fig. 32: Engine Mount To Engine Mount Bracket & Bolts
Courtesy of GENERAL MOTORS CORP.

1. From under the hood, remove the engine mount to engine mount bracket bolts. (left side

shown, right side similar).

NOTE:

Refer to ENGINE MOUNTING NOTICE .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

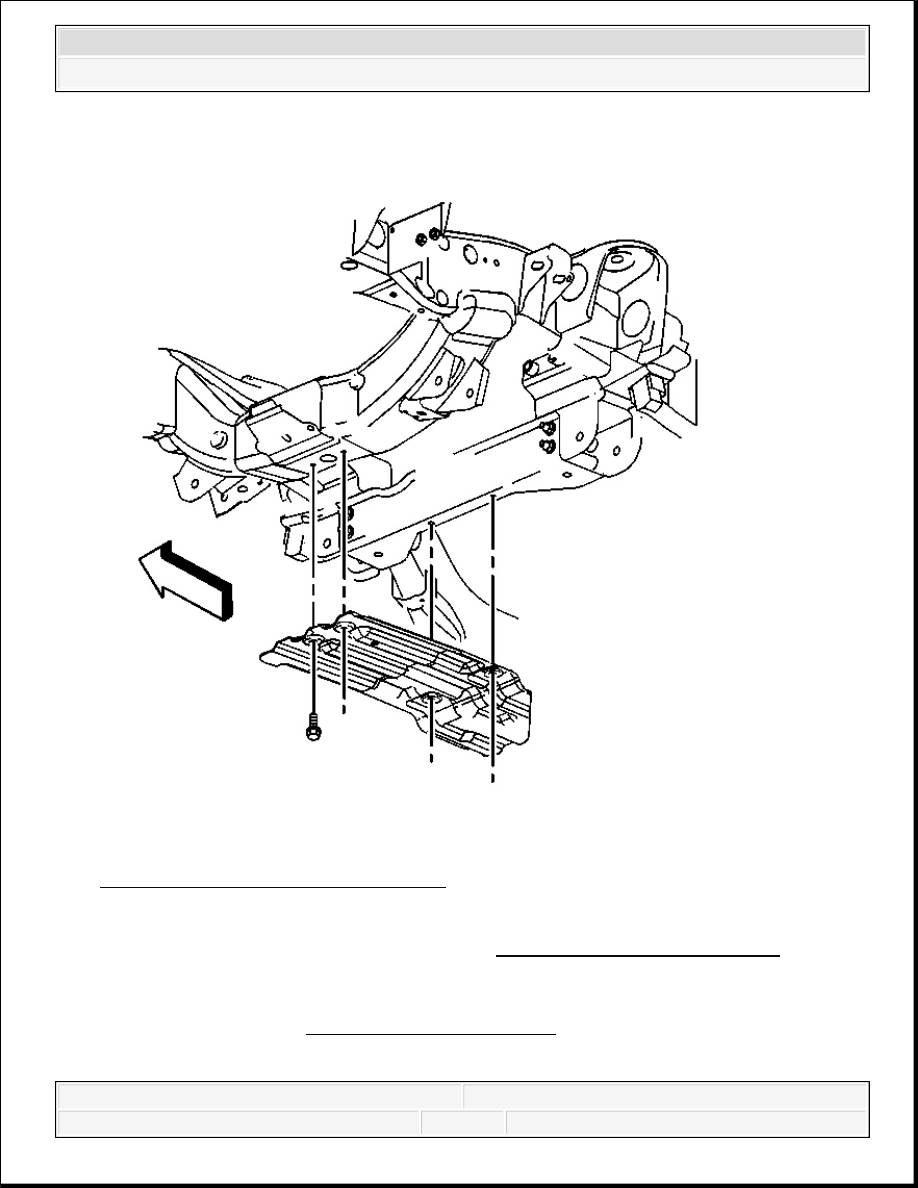

Fig. 33: Identifying Oil Pan Skid Plate
Courtesy of GENERAL MOTORS CORP.

2. Raise and suitably support the vehicle. Refer to Lifting and Jacking the Vehicle .

3. Remove the oil pan skid plate bolts and plate.

NOTE:

Refer to ENGINE LIFTING NOTICE .



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado

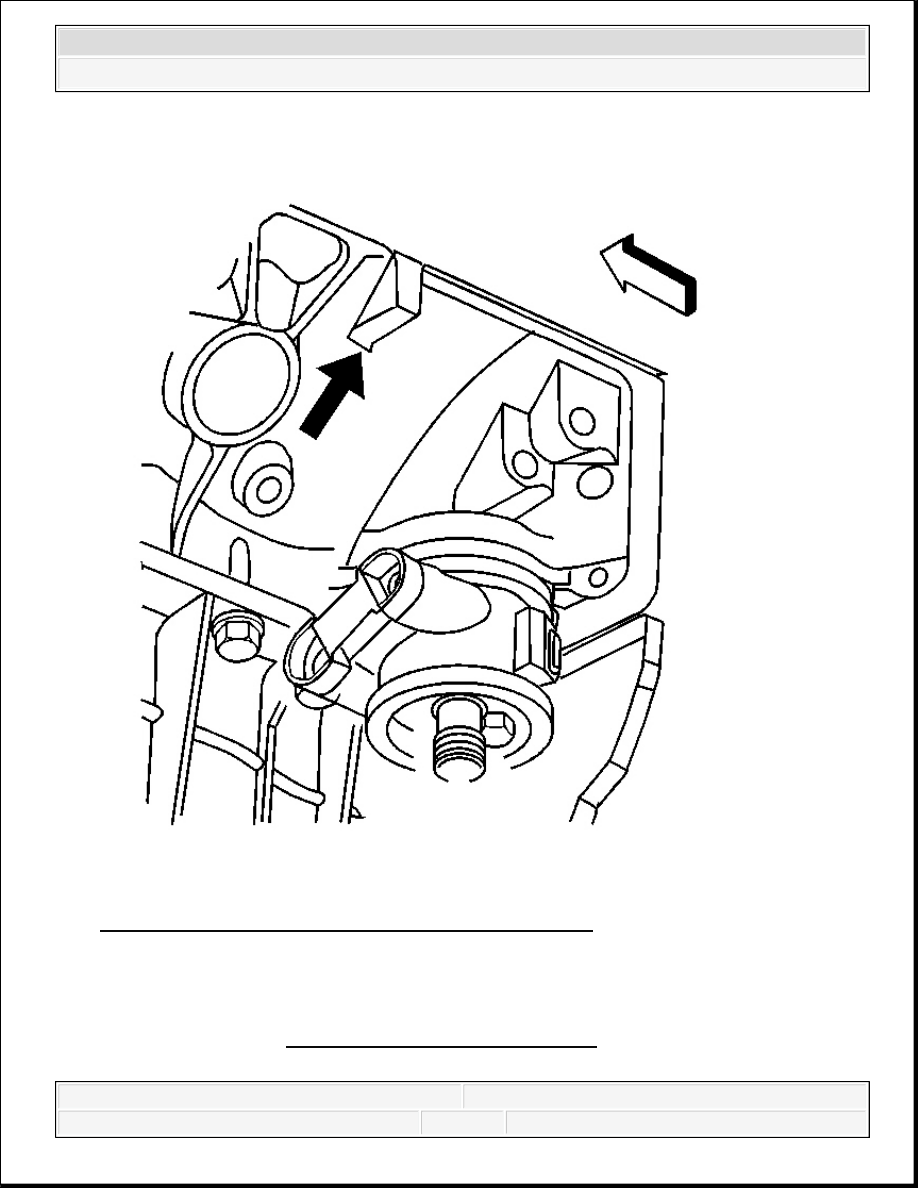

Fig. 34: View Of Square Tab At Rear Of Engine Block
Courtesy of GENERAL MOTORS CORP.

4. Using an adjustable jack on the square tab (left side shown) at the rear of the engine block,

raise the engine. In order to access the square tab, remove the starter. (left side shown, right
side similar). Refer to Starter Motor Replacement (4.3L) .
