Chevrolet Silverado / GMC Sierra. Service manual - part 5

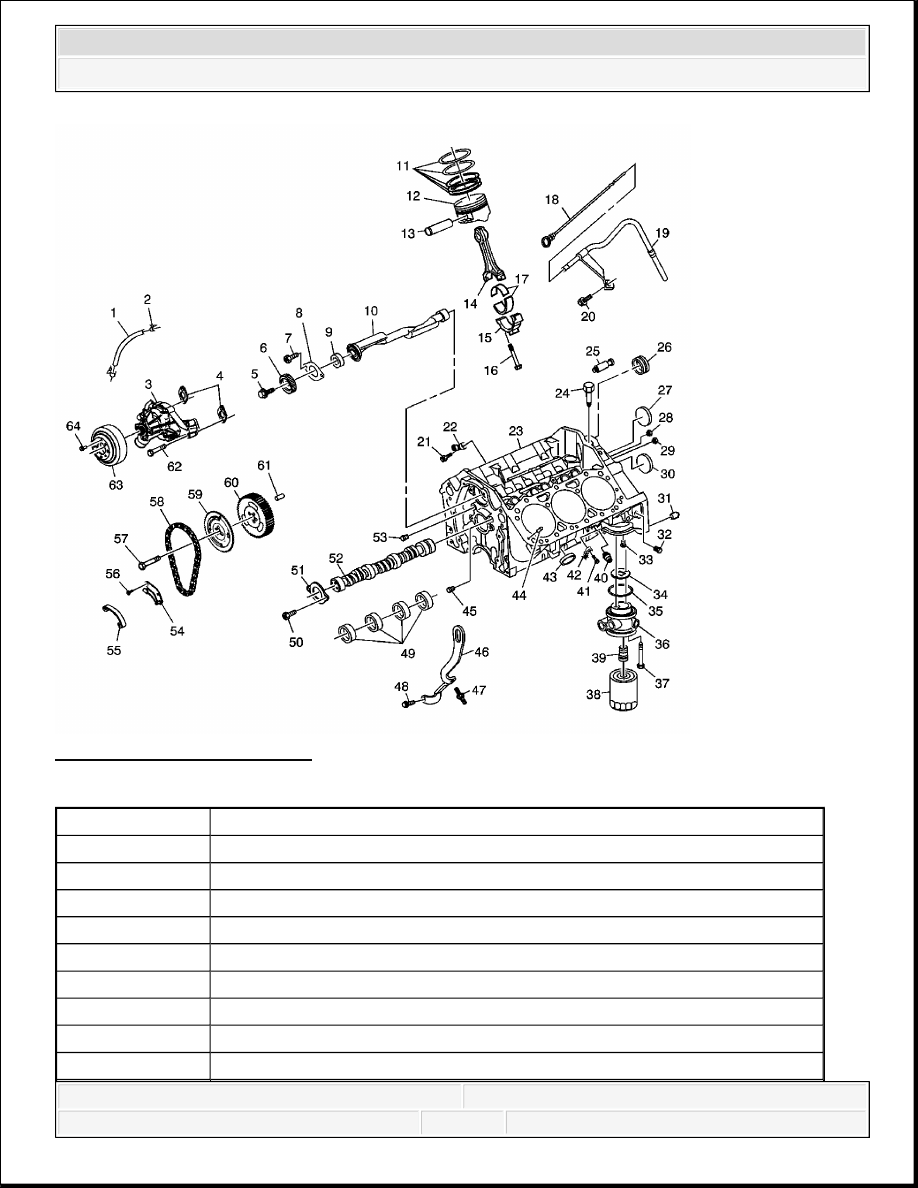

Fig. 4: Lower Engine View 1
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Thermostat Bypass Hose

2

Thermostat Bypass Pipe Clamp

3

Water Pump

4

Water Pump Gasket

5

Balance Shaft Gear Bolt

6

Balancer Shaft Driven Gear

7

Balance Shaft Retainer Bolt

8

Balancer Shaft Retainer

9

Balancer Shaft Front Bearing



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



10

Balance Shaft

11

Piston Ring Set

12

Piston

13

Piston Pin

14

Connecting Rod

15

Connecting Rod Bearing Cap

16

Connecting Rod Bolt

17

Connecting Rod Bearing

18

Oil Level Indicator

19

Oil Level Indicator Tube

20

Oil Level Indicator Tube Bolt

21

Knock Sensor Bolt

22

Knock Sensor

23

Engine Block

24

Engine Oil Pressure Indicator Switch Fitting

25

Engine Oil Pressure Indicator Switch

26

Balancer Shaft Rear Bearing

27

Engine Block Coolant Hole Plug

28

Engine Block Oil Gallery Plug

29

Engine Block Oil Gallery Plug

30

Engine Block Oil Gallery Plug

31

Transmission Locating Pin

32

Engine Block Oil Gallery Plug

33

Oil Filter Bypass Valve

34

Engine Oil Cooler Adapter Gasket

35

Engine Oil Cooler Adapter Seal

36

Engine Oil Cooler Adapter

37

Engine Oil Cooler Adapter Bolt

38

Oil Filter

39

Oil Pressure Relief Valve Spring Seat Pin

40

Block Heater

41

Knock Sensor Bolt

42

Knock Sensor

43

Engine Block Coolant Hole Plug

44

Cylinder Head Location Pin

45



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



Engine Block Oil Gallery Plug

46

Engine Lift Front Bracket

47

Engine Lift Front Bracket Bolt

48

Engine Lift Front Bracket Bolt

49

Camshaft Bearing

50

Camshaft Thrust Bearing Bolt

51

Camshaft Thrust Plate

52

Camshaft

53

Engine Block Oil Gallery Plug

54

Timing Chain Tensioner Bracket

55

Timing Chain Tensioner Shoe

56

Timing Chain Tensioner Bolt

57

Camshaft Sprocket Bolt

58

Timing Chain

59

Camshaft Sprocket

60

Balancer Shaft Drive Gear

61

Camshaft Sprocket Location Pin

62

Water Pump Bolt

63

Water Pump Pulley

64

Water Pump Pulley Bolt



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado



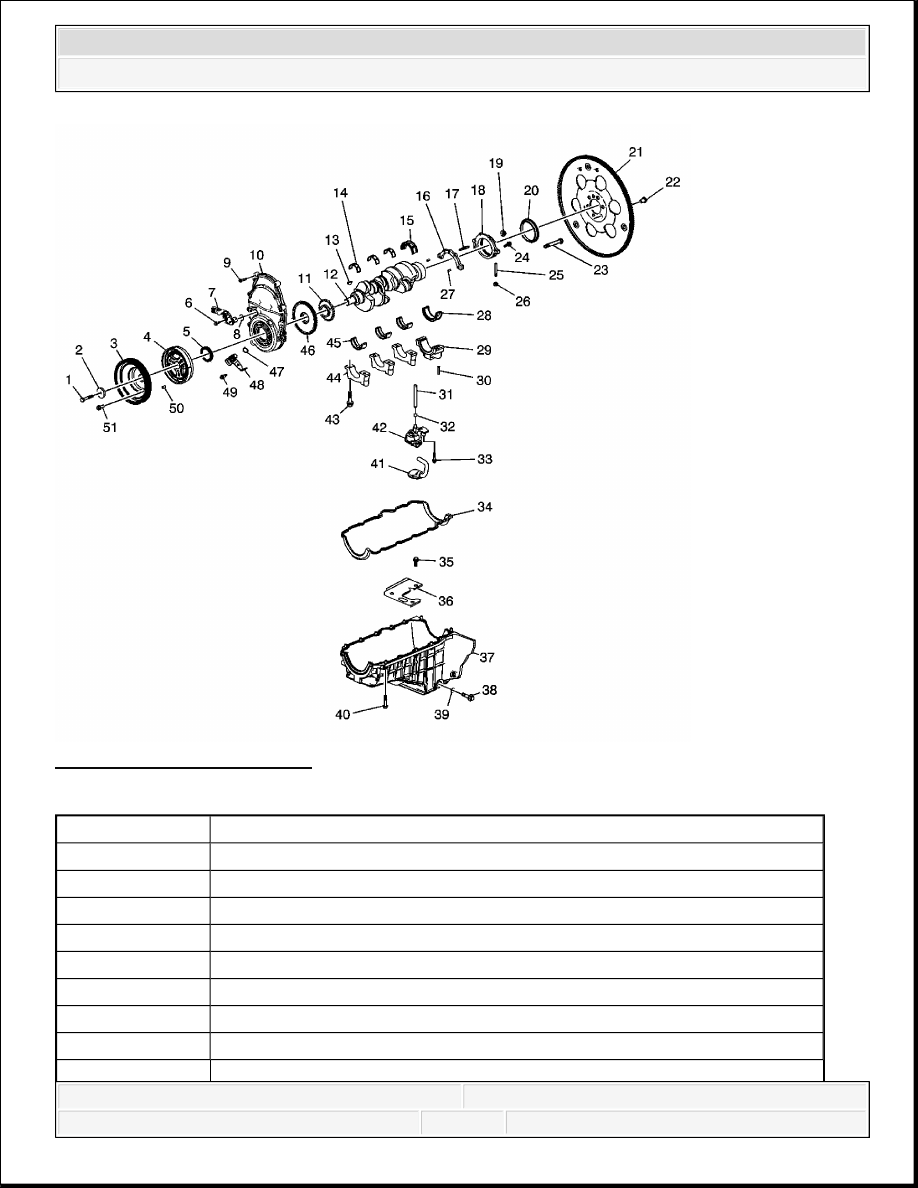

Fig. 5: Lower Engine View 2
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

Crankshaft Balancer Bolt

2

Crankshaft Balancer Washer

3

Drive Belt Pulley

4

Crankshaft Balancer

5

Crankshaft Front Oil Seal

6

Camshaft Sensor Bolt

7

Camshaft Position Sensor Assembly

8

Camshaft Sensor Seal



2008 Chevrolet Silverado 1500

2008 ENGINE Engine Mechanical - 4.3L - Sierra & Silverado
