Chevrolet Lanos / Daewoo Lanos. Руководство по обслуживанию - часть 490

9F - 2 АУДИОСИСТЕМА

СХЕМЫ И ДИАГРАММЫ

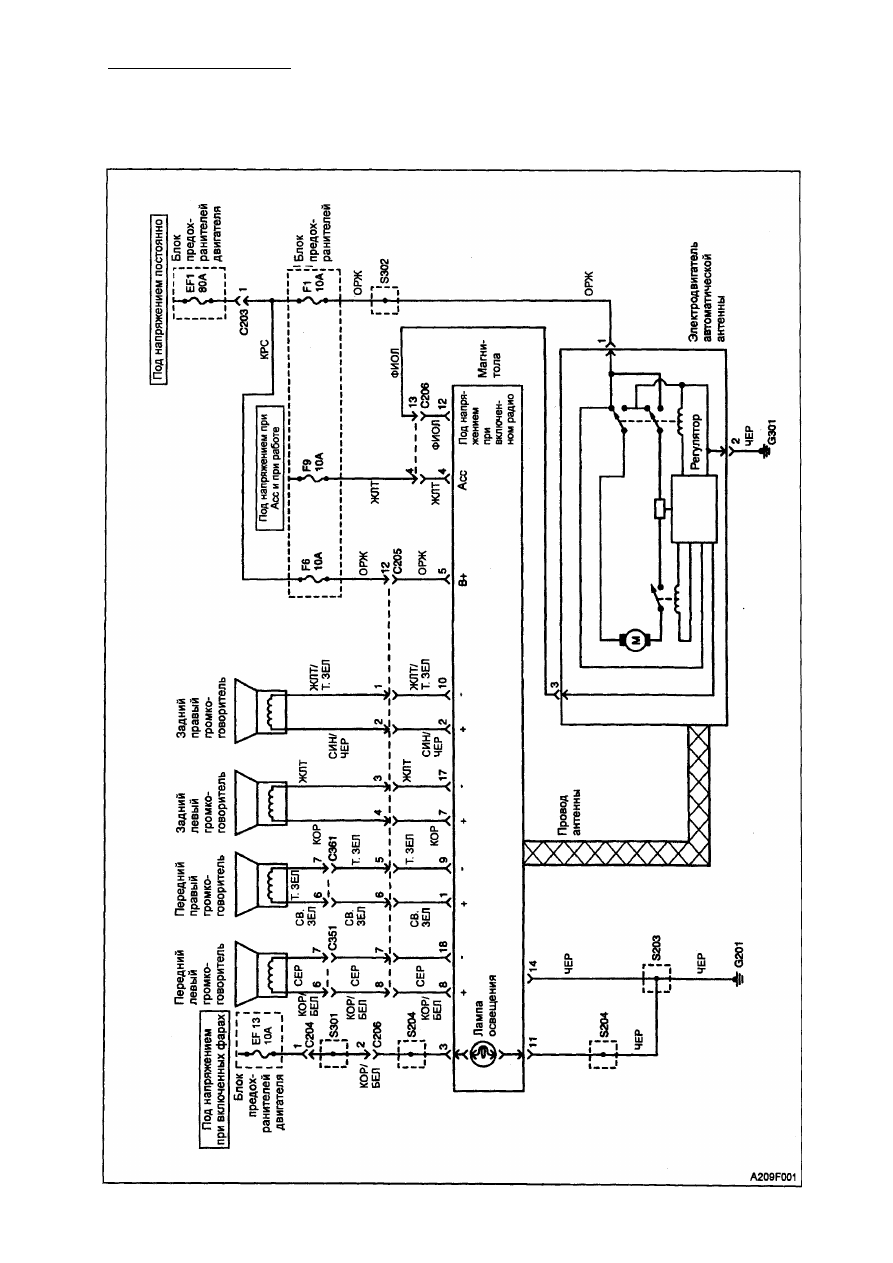

ЭЛЕКТРИЧЕСКАЯ СХЕМА АУДИОСИСТЕМЫ

АУДИОСИСТЕМА 9F - 3

ДИАГНОСТИКА

СТЕРЕО МАГНИТОЛА AM / FM

CD плеер не работает, магнитола работает нормально

Пункт

Действие

Величина

Да

Нет

1

Используя CD хорошего качества, проверить, как
работает плеер или вообще не работает.

-

Перейти

к п. 2

Перейти

к п. 3

2

Сообщить клиенту, что проблема с диском, а не с
плеером.

-

Система в

порядке

-

3

Проверить, не попал ли инородный предмет под
крышку плеера. Посторонний предмет найден?

-

Перейти

к п. 4

Перейти

к п. 6

4

Проверить, можно ли убрать помеху.

-

Перейти

к п. 5

Перейти

к п. 6

5

Убрать помеху. Ремонт завершен?

-

Система в

порядке

-

6

Заменить CD плеер. Ремонт завершен?

-

Система в

порядке

-

Магнитола не работает

Пункт

Действие

Величина

Да

Нет

1

Проверить предохранители F6 и F9.
Они могут быть разомкнуты.

-

2

1. Проверить замыкание в цепи и устранить, если
необходимо.

2. Заменить испорченные предохранители.

Ремонт завершен?

-

Система в

порядке

-

3

1. С помощью вольтметра проверить напряжение на
предохранителе F1.

2. Включить зажигание и проверить напряжение на

предохранителе F9.
Проверить, соответствует ли напряжение указанному

значению.

11 - 14 В

Перейти

к п. 5

Перейти

к п. 4

4

Исправить цепь подачи питания на предохранители.
Ремонт завершен?

-

Система в

порядке

-

5

1. Снять магнитолу.

2. Включить зажигание.
3. С помощью вольтметра проверить напряжение на

клеммах 4 и 5 разъема аудиосистемы.
Проверить, соответствует ли напряжение указанному

значению на обеих клеммах.

11 - 14 В

Перейти

к п. 7

Перейти

к п. 6

6

Замкнуть разомкнутую цепь между колодкой аудио­
системы и предохранителем. Ремонт завершен?

-

Система в

порядке

-

7

С помощью омметра проверить «массу» цепи на
клемме 14 разъема аудиосистемы. Проверить, соот­
ветствует ли сопротивление указанному значению.

~0 Ом

Перейти

к п. 9

Перейти

к п. 8

8

Замкнуть разомкнутую цепь между колодкой
аудиосистемы и «массой» G201. Ремонт завершен?

-

Система в

порядке

-

9

Заменить магнитолу.

Ремонт завершен?

-

Система в

порядке

-

9 F - 4 АУДИОСИСТЕМА

Плеер не работает, магнитола в порядке

Пункт

Действие

Величина

Да

Нет

1

Проверить жалобу клиента. Проверить, рвет ли плеер

ленту.

-

Перейти

к п. 5

Перейти

к п. 2

2

Используя ленту хорошего качества, проверить,
работает ли плеер плохо или вообще не работает.

-

Перейти

к п. 5

Перейти

к п. 3

3

Проверить, не попал ли инородный предмет под
крышку плеера. Найти инородный предмет.

-

Перейти

к п. 4

Перейти

к п. 8

4

Проверить, можно ли убрать помеху, не применяя
силы.

-

Перейти

к п. 5

Перейти

к п. 6

5

Прочистить головку плеера, ролик и пассики.
Проверить, в порядке ли лента.

-

Перейти

к п. 7

Перейти

к п. 6

6

Заменить магнитолу. Ремонт завершен?

-

Система

в порядке

-

7

Проверить, нормально ли работает плеер.
Ремонт завершен?

-

Система

в порядке

-

8

Сообщить владельцу о повреждений или изношенной

ленте. Ремонт завершен?

-

Система

в порядке

Пункт

Действие

Величина

Да

Нет

1

Проверить, нормально ли работает аудиосистема.

Убедиться в том, что FM не работает, а остальная
система в порядке.

-

Перейти

к п. 2

Система

в порядке

2

Заменить радио. Ремонт завершен?

-

Система

в порядке

-

Пункт

Действие

Величина

Да

Нет

1

1. Отсоединить антенный провод.

2. Подсоединить контрольную антенну к проводу
антенны.
3. Проверить прием AM радиоприемника.

Проверить, нормально ли он работает.

-

Перейти

к п. 2

Перейти

к п. 3

2

Заменить антенну.
Ремонт завершен?

-

Система в

порядке

-

3

1. Снять магнитолу с панели приборов.

2. Вынуть провод антенны из аудиосистемы.
3. Вставить контрольный провод в аудиосистему.
4. Проверить AM радиоприемник.

Проверить, нормально ли работает AM радиоприемник.

-

Перейти

к п. 4

Перейти

к п. 5

4

Заменить провод антенны между аудиосистемой и
антенной. Ремонт завершен?

-

Система

в порядке

-

5

Заменить магнитолу. Ремонт завершен?

-

Система

в порядке

-

Не работает радио AM, FM и магнитофон в порядке

FM не работает, AM и магнитофон в порядке

АУДИОСИСТЕМА 9F-5

ГРОМКОГОВОРИТЕЛИ

Передние громкоговорители искажают звук или не работают,

все остальное в аудиосистеме работает нормально

Пункт

Действие

Величина

Да

Нет

1

1. Включить зажигание и радио.

2. Проверить передние громкоговорители на всех

режимах (AM, FM, лента, CD).
Проверить, искажают ли звук передние громкогово­
рители.

-

Перейти

к п. 2

Перейти

к п. 4

2

Проверить область громкоговорителя и двери на
повреждения, дребезжание и вибрацию. Проверить,
все ли хорошо закреплено вокруг громкоговорителя.

-

Перейти

к п. 3

Перейти

к п. 4

3

Сделать все необходимое, чтобы закрепить элемент,
вызывающий искажение в работе громкоговорителя.

Ремонт завершен?

-

Система

в порядке

-

4

1. Снять передние громкоговорители и отсоединить

разъем громкоговорителя.

2. Проверить с помощью омметра проводку громкого­
ворителя на замыкание на "массу". Проверить, пока­
зывает ли омметр указанное значение.

Перейти

к п. 6

Перейти

к п. 5

5

Устранить замыкание между разъемом переднего
громкоговорителя и колодкой радио.

Ремонт завершен?

-

Система

в порядке

-

6

Установить новый громкоговоритель вместо громкого­
ворителя, дающего искажение. Убедиться, что иска­
жения отсутствуют.

-

Перейти

к п. 7

Перейти

к п. 8

7

Заменить громкоговоритель.

Ремонт завершен?

-

Система

в порядке

-

8

Заменить магнитолу.

Ремонт завершен?

-

Система

в порядке

-

Задние громкоговорители искажают звук или не работают,

все остальное в аудиосистеме работает нормально

Пункт

Действие

Величина

Да

Нет

1

1. Включить зажигание и радио.

2. Проверить задние громкоговорители с помощью
переключателя звука и балансовых регуляторов на
всех режимах (AM, FM, лента, CD).
Проверить, искажают ли звук задние громкоговори­

тели.

-

Перейти

к п. 2

Перейти

к п. 4

2

Проверить область громкоговорителей, съемного

верха и багажника на повреждения, дребезжание и
вибрацию. Проверить, все ли хорошо закреплено
вокруг громкоговорителей.

-

Перейти

к п. 3

Перейти

к п. 4

3

Сделать все необходимое, чтобы закрепить элемент,
вызывающий искажение в работе громкоговорителя.

Ремонт завершен?

-

Система

в порядке

-

4

1. Снять задние громкоговорители.

2. Проверить с помощью омметра проводку громкого­

ворителя на замыкание на "массу". Проверить, пока­
зывает ли омметр указанное значение.

Перейти

к п. 6

Перейти

к п. 5
