9А-10 СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ

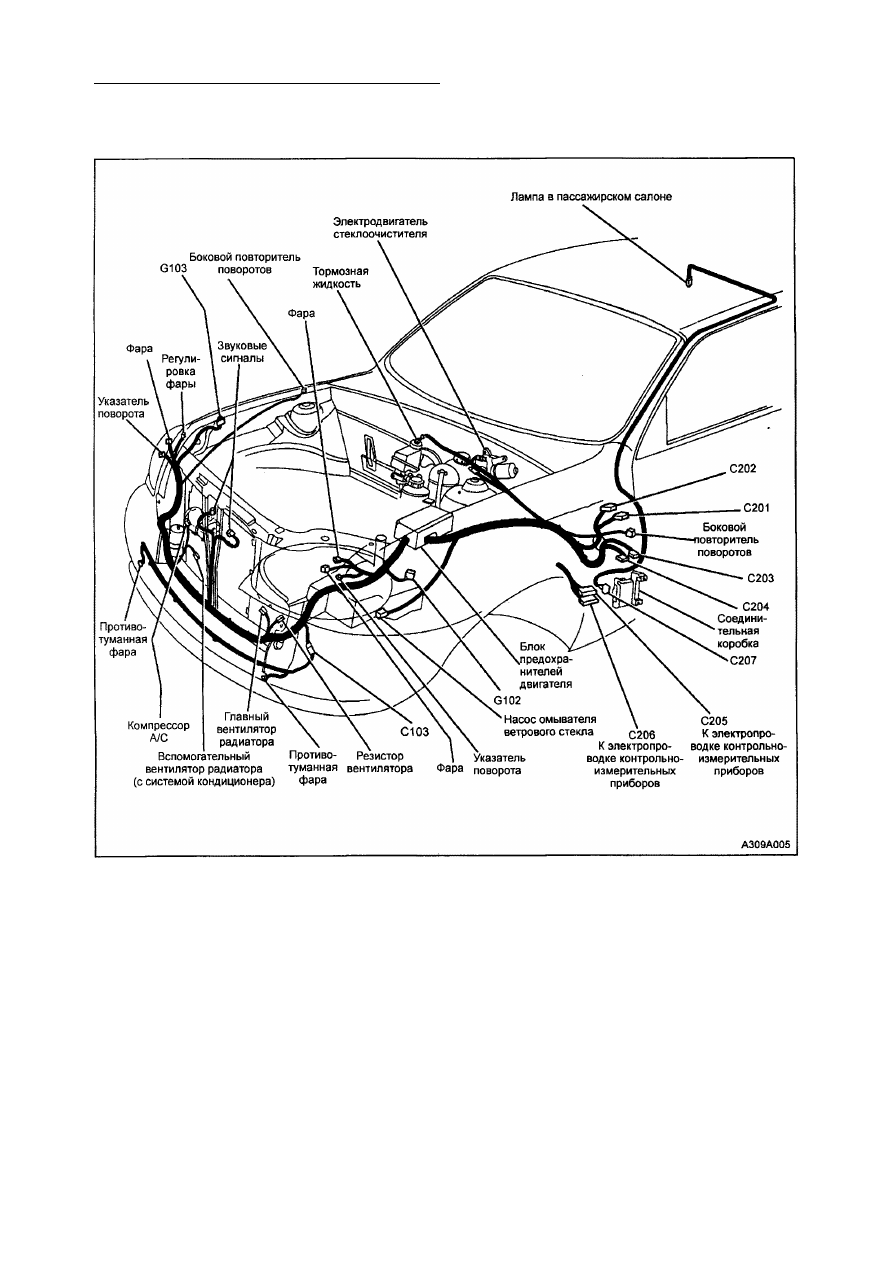

МАРШРУТНАЯ СХЕМА ПЕРЕДНЕЙ ЭЛЕКТРОПРОВОДКИ (РАЗЪЕМЫ)

(Показано для левостороннего управления, для правостороннего аналогично)

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ 9А-11

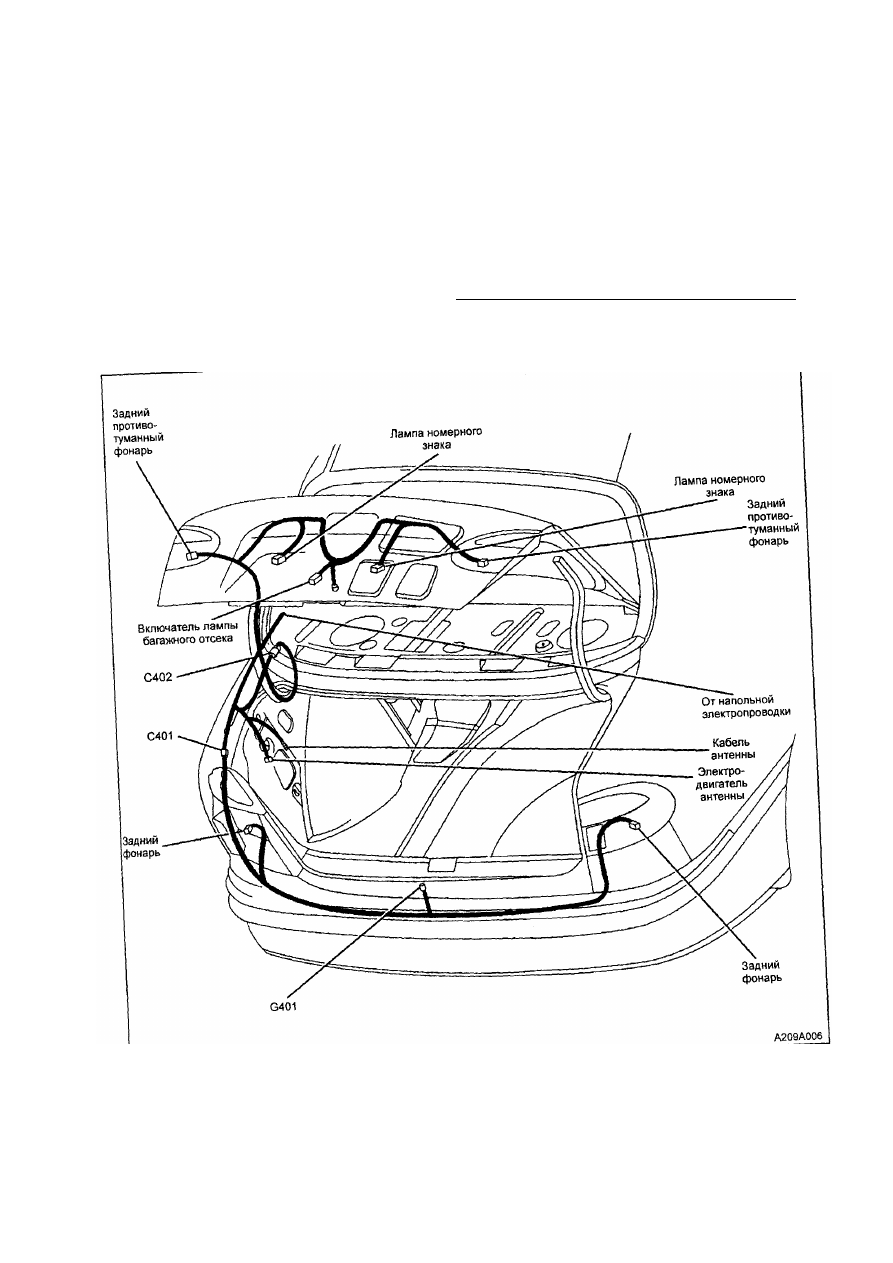

МАРШРУТНАЯ СХЕМА ЗАДНЕЙ ЭЛЕКТРОПРОВОДКИ (РАЗЪЕМЫ)

9А-12 СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ

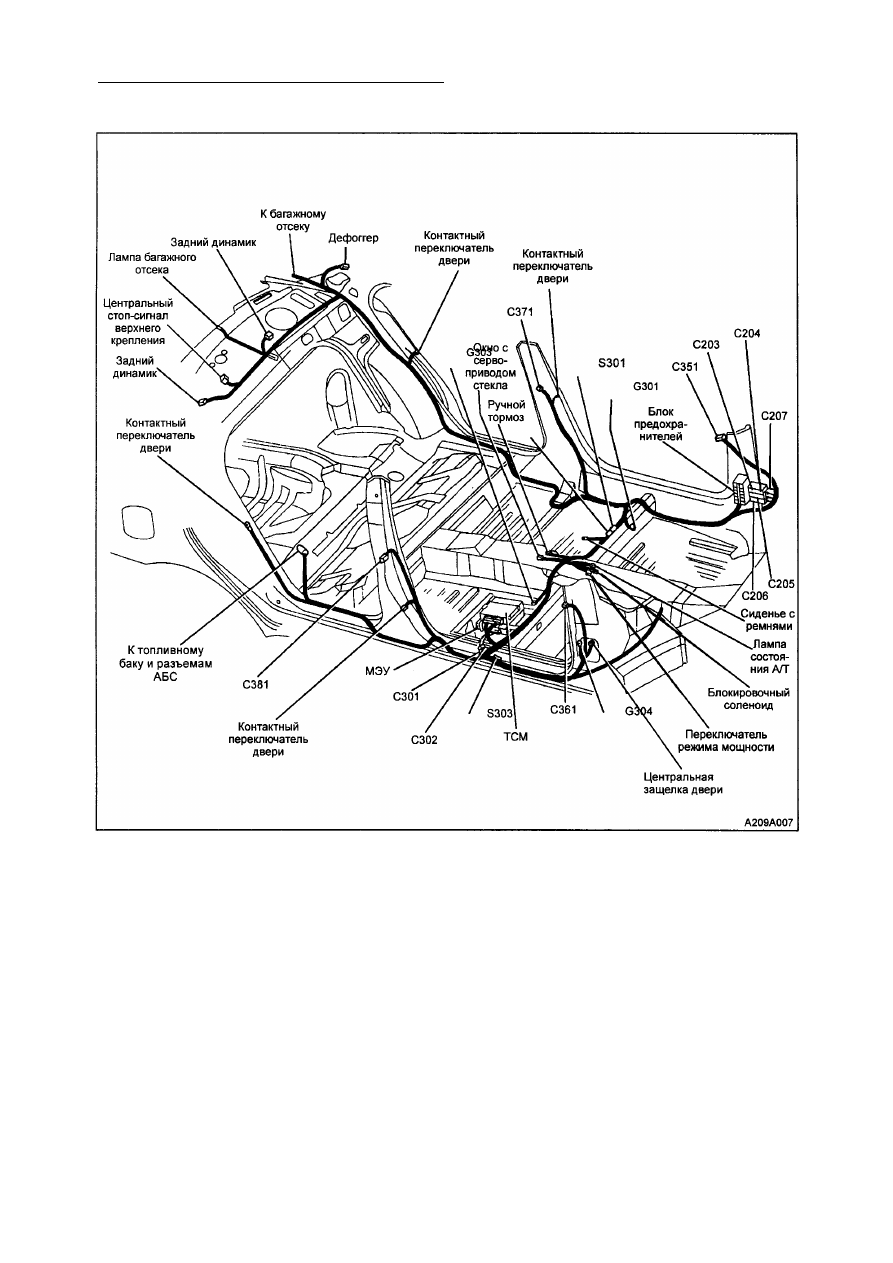

МАРШРУТНАЯ СХЕМА НАПОЛЬНОЙ ЭЛЕКТРОПРОВОДКИ (РАЗЪЕМЫ)

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ 9А-13

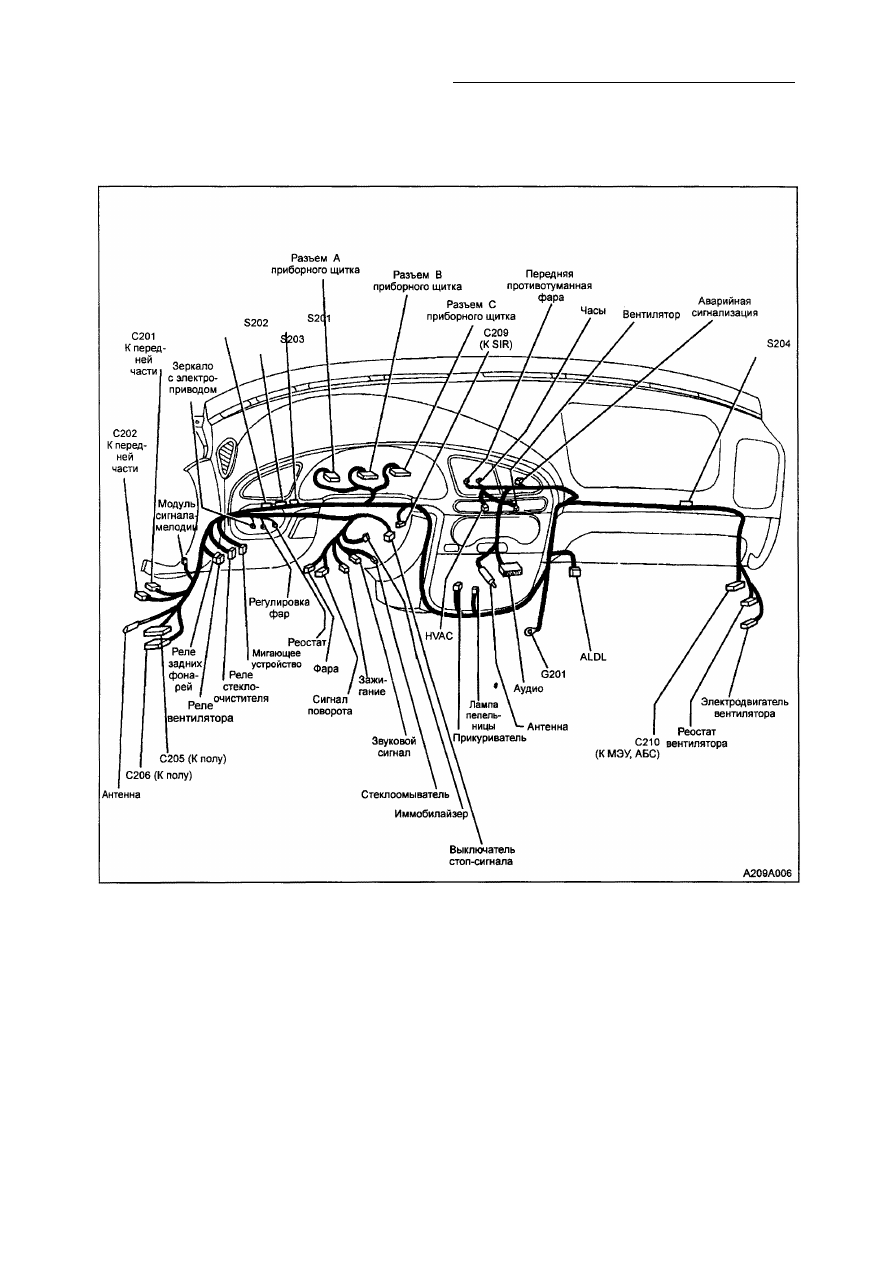

МАРШРУТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ КОНТРОЛЬНО-

ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ ПРИ ЛЕВОСТОРОННЕМ УПРАВЛЕНИИ

(РАЗЪЕМЫ)
