АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -149

Код А061 - Разомкнутая цепь правого переднего привода

Пункт

Действие

Величина

Да

Нет

1

Проверьте наличие кода А061 среди кодов сканера.

-

Перейти

к"Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

1. Переведите выключатель зажигания в положение

LOCK.
2. Отключите разъем от привода в сборе с агрегатами.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между клеммами А и В привода в
сборе с агрегатами.
Сопротивление ниже заданной величины?

2000 Ом

Перейти

к п. 3

Перейти

к п. 9

3

1. Отключите разъема J2 ЭМУТ.

2. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммой С5 разъема J2
ЭМУТ и клеммой В привода в сборе с агрегатами.
Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 4

Перейти

к п . 10

4

Воспользуйтесь цифровым омметром для измерения
сопротивления между клеммой С6 разъема J2 ЭМУТ и
клеммой А разъема привода в сборе с агрегатами.
Сопротивление ниже заданной величины?

2 Ом

Перейти

к п. 5

Перейти

к п. 8

5

Проверьте, нет ли слабых контактов или признаков
коррозии на разъеме J2 ЭМУТ и разъема привода в

сборе с агрегатами.

Все ли контакты в хорошем состоянии?

-

Перейти

к п. 6

Перейти

к п. 7

6

Верните на место ЭМУТ.
Восстановление окончено?

-

Система в

порядке

-

7

Отремонтируйте или замените любой из разъемов, у
которого ослабли контакты.
Ремонт завершен?

-

Система в

порядке

-

8

Устраните разрыв или высокое сопротивление в цепи
проводов оранжевого цвета. Ремонт завершен?

-

Система в

порядке

-

9

Верните на место привод в сборе с агрегатами?
Восстановление окончено?

-

Система в

порядке

-

10

Устраните разрыв или высокое сопротивление в цепи
провода зеленого цвета. Ремонт завершен?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод на
автомобиле в течение трех циклов для подтверждения того, что код не переустанавли­
вается. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью свыше 16 км/час и
последующего отключения зажигания.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -15

Отключенный постоянно индикатор АБС (янтарный),

коды не сохранены (продолжение)

Пункт

Действие

Величина

Да

Нет

5

1. Установить выключатель зажигания в положение

ON.
2. Используя цифровой вольтметр измерить напря­
жение между выводом В колодки проводки и массой

шасси.
Напряжение меньше заданной величины?

10 В

Перейти

к п. 6

Перейти

к п. 7

6

Починить обрыв или устранить высокое сопротивле­
ние в цепи проводов красно-белого цвета между вы­
водом В модуля освещения и предохранителем F17
блока предохранителя I/P.
Ремонт завершен?

-

Система в

порядке

-

7

Проверить нет ли короткого замыкания в цепи прово­

дов св.-зеленого-черного цвета между выводом А7

колодки Л проводки ЭМУТ и выводом С модуля осве­
щения. Есть короткое замыкание?

-

Перейти

к п. 8

Перейти

к п. 9

8

Устранить короткое замыкание в цепи проводов св.-
зеленого-черного между выводом А7 колодки Л про­
водки ЭМУТ и выводом С модуля освещения.
Ремонт завершен?

-

Система в

порядке

-

9

Заменить модуль освещения.
Ремонт завершен?

-

Система в

порядке

-

10

1. Установить выключатель зажигания в положение

LOCK

2. Отсоединить колодку С проводки приборной пане­
ли I/P.
3. Используя цифровой омметр измерить сопротив­
ление между выводом Е колодки модуля освещения и
выводом 30 колодки проводки приборной панели I/P.
Сопротивление меньше заданной величины?

2 Ом

Перейти

к п. 14

Перейти

к п. 11

11

Проверить правильно ли подсоединен вывод 9 колод­
ки С210 между проводкой ECM /АБС и проводкой I/P.
Соединение в хорошем состоянии?

-

Перейти

к п. 13

Перейти

к п. 12

12

Починить соединение вывода 9 колодки С210.
Ремонт завершен?

-

Система в

порядке

-

13

Починить разрыв или устранить высокое сопротив­

ление в цепи проводов св. зеленого цвета между вы­

водом Е колодки лампы водителя и выводом 30 ко­

лодки проводки I/P приборной панели.

Ремонт завершен?

-

Система в

порядке

-

14

Проверить индикатор АБС пузырьков воздуха в систе­
ме. Цепь разомкнута?

-

Перейти

к п. 15

Перейти

к п. 16

15

Заменить индикатор АБС пузырьков воздуха в систе­
ме. Ремонт завершен?

-

Система в

порядке

-

16

1. Установить выключатель зажигания в положение

ON.
2. Подсоединить лампочку тестера между массой и
выводом Е колодки проводки модуля освещения.

Лампочка горит?

-

Перейти

к п. 17

Перейти

к п. 20

17

Обследовать нет ли короткого замыкания к В+ в цепи

проводов св. зеленого цвета между выводом Е ко­

лодки лампы водителя и выводом 30 колодки провод­

ки приборной панели I/P.
Короткое замыкание найдено?

-

Перейти

к п. 18

Перейти

к п. 19

4F -150 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

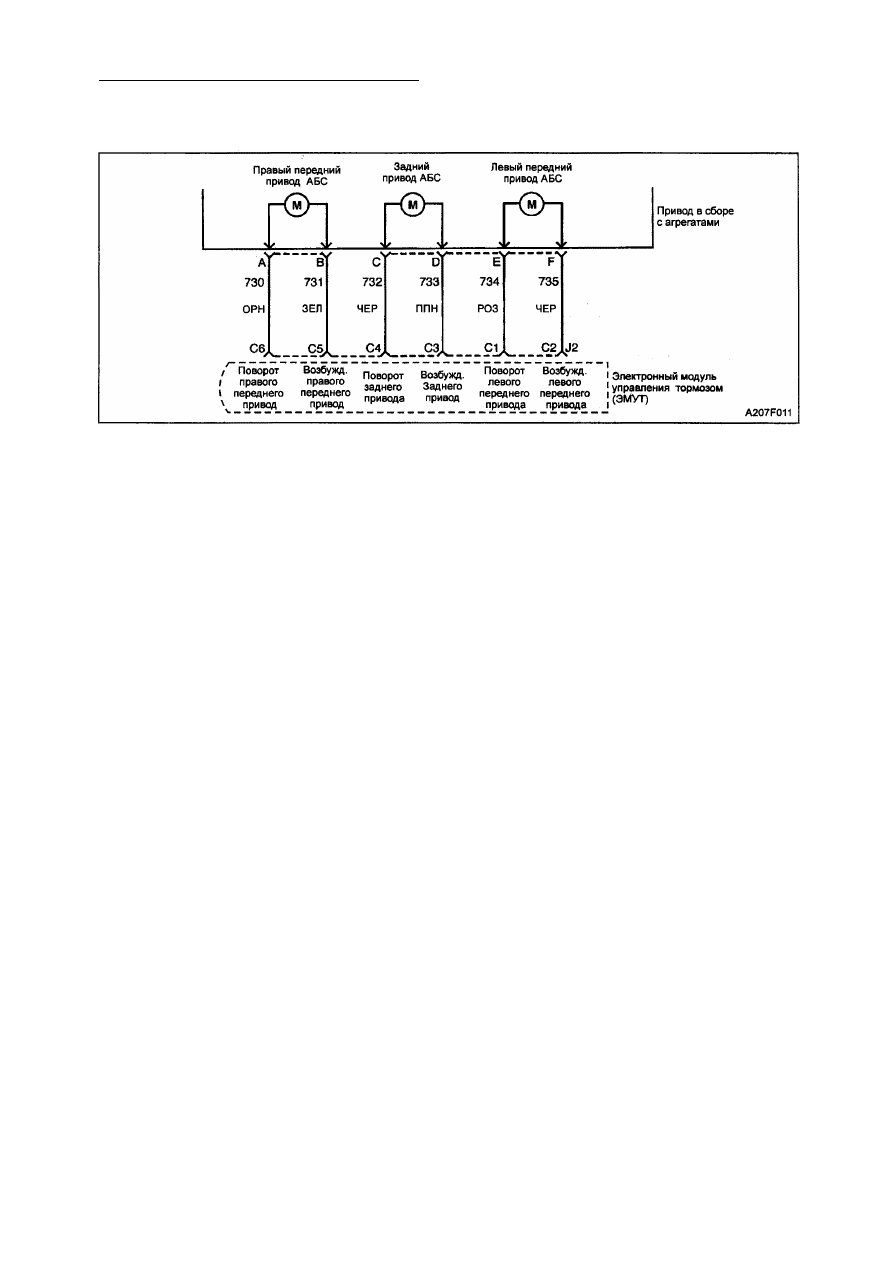

КОД А062 КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

ЦЕПИ ПРАВОГО ПЕРЕДНЕГО ПРИВОДА

Описание схемы
Данный код обнаруживает короткозамкну-
тую на массу цепь привода. Данная не­
исправность воспрепятствует управлению
приводом или приведет к тому, что цепь при­
вода замкнется на массу.

Диагностика

На основании данного теста определяется,
в какой ситуации возникает короткое за­
мыкание на массу в цепи правого перед­
него привода.

Причины

• Наличие короткого замыкания на массу в

проводке, соединяющей ЭМУТ с приво­

дом.

• Закорочена обмотка якоря привода.
• Короткое замыкание на массу в разъеме

привода в сборе с агрегатами.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное повреж­

дение. АБС отключена, загорается ее сиг­

нальная лампочка. Необходимо привести
привод в исходное состояние.

Описание тестов
Цифры, приведенные ниже, относятся к
стадиям, указанным на диагностической
таблице.
2. На данной стадии проверяется наличие

короткого замыкания на массу в питаю­
щей цепи привода.

3. На этой стадии проверяется наличие ко­

роткого замыкания на массу в обратной
цепи привода.

Диагностическая помощь

Изберите функцию ручного управления ска­
нера для перемещения привода задейст­
вованного канала в обоих направлениях,
слегка наживая на тормозную педаль. Об­
наружение неустойчивого или "скачкооб­
разного" движения во время ПРИМЕНЕ­
НИЯ или РАЗЪЕДИНЕНИЯ привода указы­
вает на возможное наличие периодически
возникающей неисправности.

"Периодически" возникающая неисправ­
ность может быть вызвана слабым сое­

динением, протершейся изоляции прово­
дов или наличием внутри изоляции сломан­

ного проводка.
Если в данной момент неисправности нет,
раскачайте провода задействованного ка­
нала и проверьте, переустанавливается ли
код. Это поможет точно определить перио­

дически возникающую неисправность в

цепи привода или его соединениях.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может
вызывать периодически возникающую
неисправность, на наличие, отвинченных
клемм, неправильного соединения, сло­
манных клемм, неправильно собранных
или поврежденных клемм, неправильного

соединения проводки или повреждения
электропроводки.

4. На этой стадии проверяется, был ли при­

вод закорочен на массу изнутри.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -151

Код А062 - Короткое замыкание на "массу"

цепи правого переднего привода

Пункт

Действие

Величина

Да

Нет

1

Проверьте, нет ли среди кодов сканера кода А062.
Встречается ли периодически код А062?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъема от привода в сборе с агрегата­

ми и разъема J2 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между массой и клеммой В разъе­
ма привода в сборе с агрегатами. Показывает ли
цифровой омметр заданную величину?

Перейти

к п. 3

Перейти

к п. 7

3

1. Измерьте сопротивление между массой и клеммой

А разъема привода в сборе с агрегатами.
2. Показывает ли цифровой омметр заданную вели­
чину?

Перейти

к п. 4

Перейти

к п. 8

4

Измерьте сопротивление между массой и клеммой В
привода в сборе с агрегатами. Показывает ли цифро­

вой омметр заданную величину?

Перейти

к п. 5

Перейти

к п. 6

5

Верните на место ЭМУТ и повторно проверьте АБС.
Восстановление окончено?

-

Система в

порядке

-

6

Верните на место привод в сборе с агрегатами.
Восстановление окончено?

-

Система в

порядке

-

7

Устраните короткое замыкание на массу в цепи про­
водов зеленого цвета. Устранение окончено?

-

Система в

порядке

-

8

Устраните короткое замыкание на массу в цепи про­
водов оранжевого цвета. Устранение окончено?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод на
автомобиле в течение трех циклов для подтверждения того, что код не переустанавливает­

ся. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью свыше 16 км/ч и после­
дующего включения зажигания.
