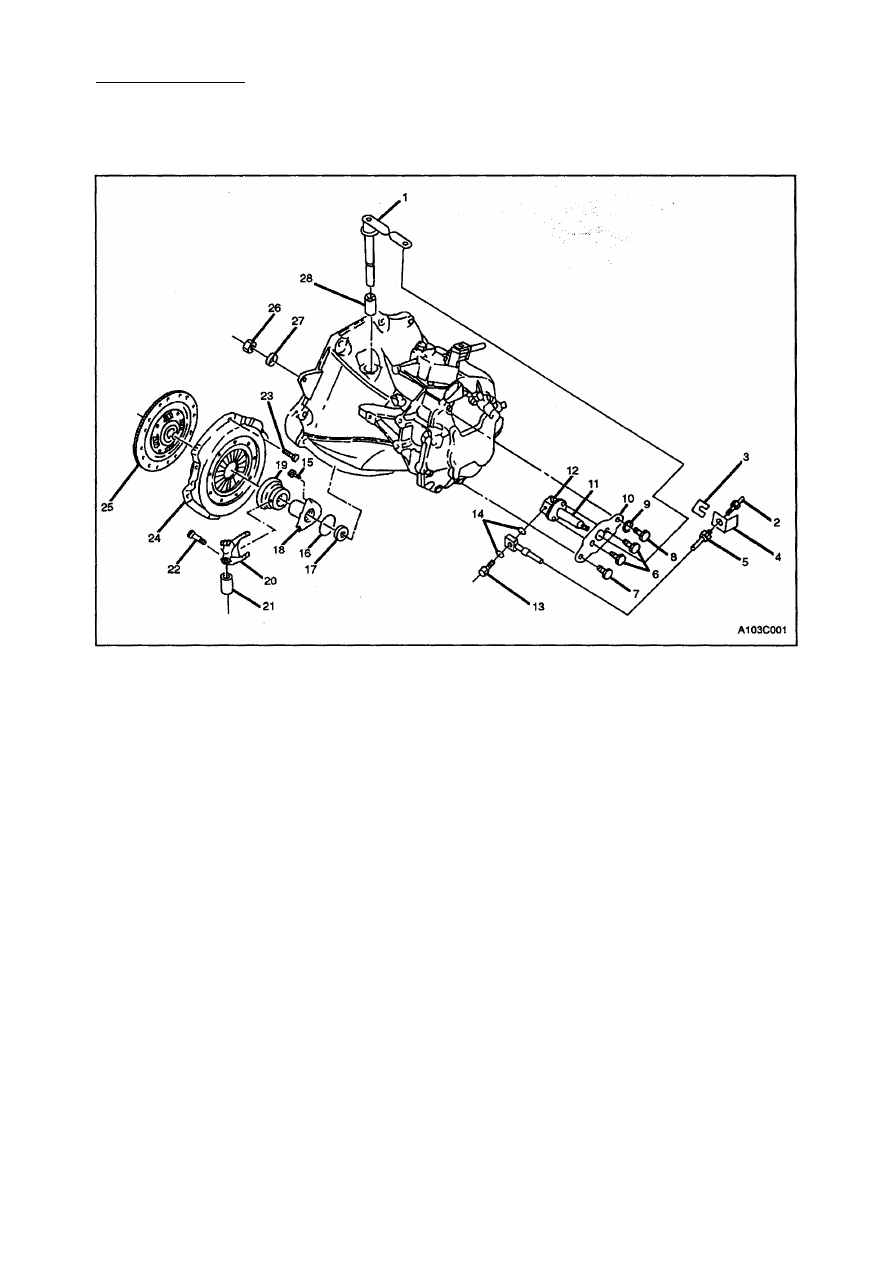

5С-4 СЦЕПЛЕНИЕ

1. Рычаг выключения сцепления

2. Патрубок
3. Зажимная скоба
4. Фиксатор
5. Трубопровод
6. Болт
7. Болт
8. Болт
9. Пружинная шайба

10. Кронштейн выключающего цилиндра
11. Выключающий цилиндр
12. Отвод воздуха
13. Болт
14. Медная шайба
15. Болт

16. Кольцо
17. Уплотнение ведущего вала коробки

передач

18. Направляющая втулка подшипника
19. Выжимной подшипник

20. Вилка
21.Втулка
22. Болт
23. Болт
24. Нажимной диск
25. Диск сцепления ведомый
26. Гайка
27. Пружинная шайба
28. Втулка

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

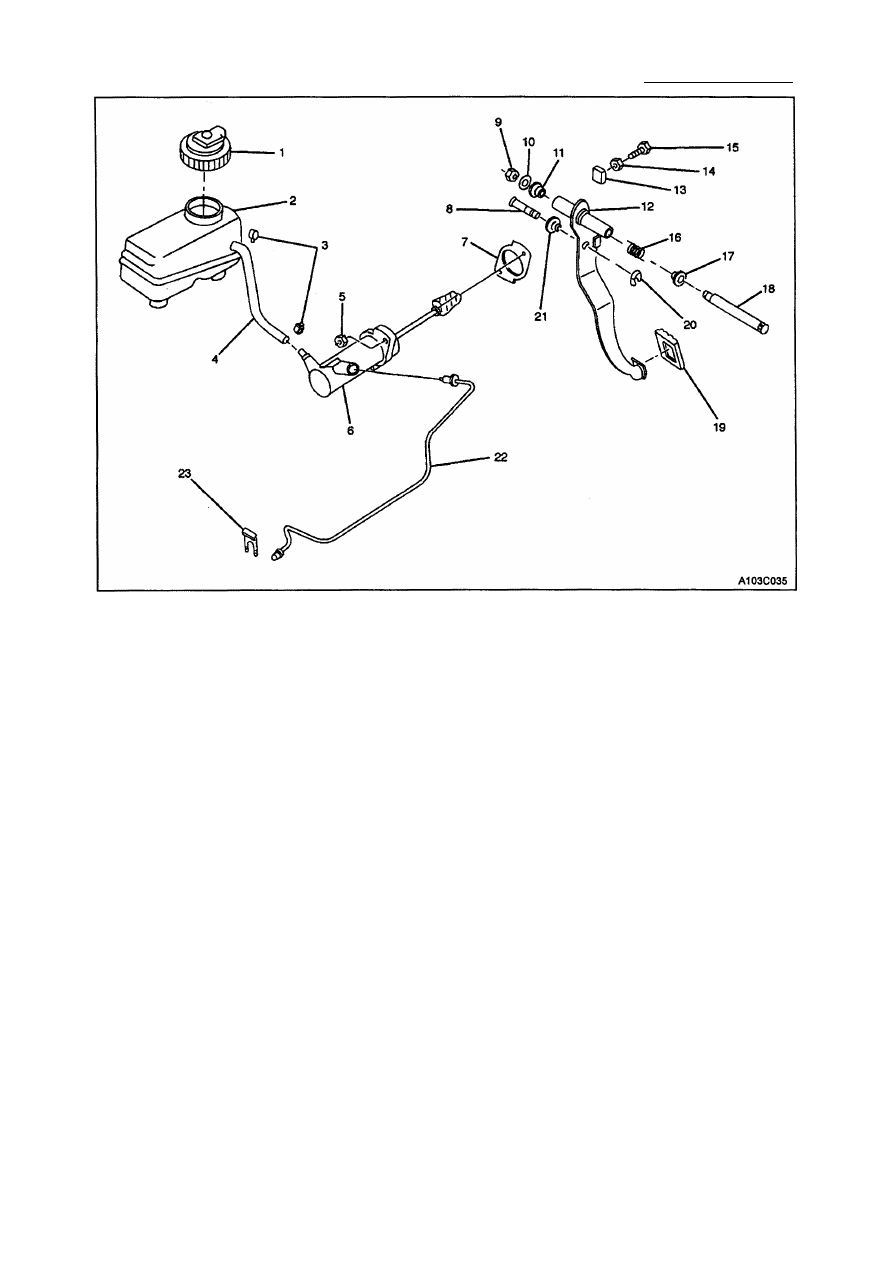

УЗЛЫ ГИДРАВЛИЧЕСКОГО СЦЕПЛЕНИЯ

СЦЕПЛЕНИЕ 5С-5

1. Крышка горловины бачка

2. Бачок сцепления/тормоза
3. Пружинные фиксаторы
4. Трубка бачка
5. Гайка
6. Главный цилиндр
7. Прокладка
8. Болт штока поршня

9. Гайка

10. Шайба
11. Втулка педали сцепления
12. Педаль сцепления

13. Демпфер педали сцепления
14. Гайка
15. Болт
16. Возвратная пружина
17. Втулка педали сцепления

18. Ось педали сцепления
19. Накладка педали сцепления

20. Стопорная шайба
2 1 . Втулка педали сцепления
22.Трубка
23. Фиксатор

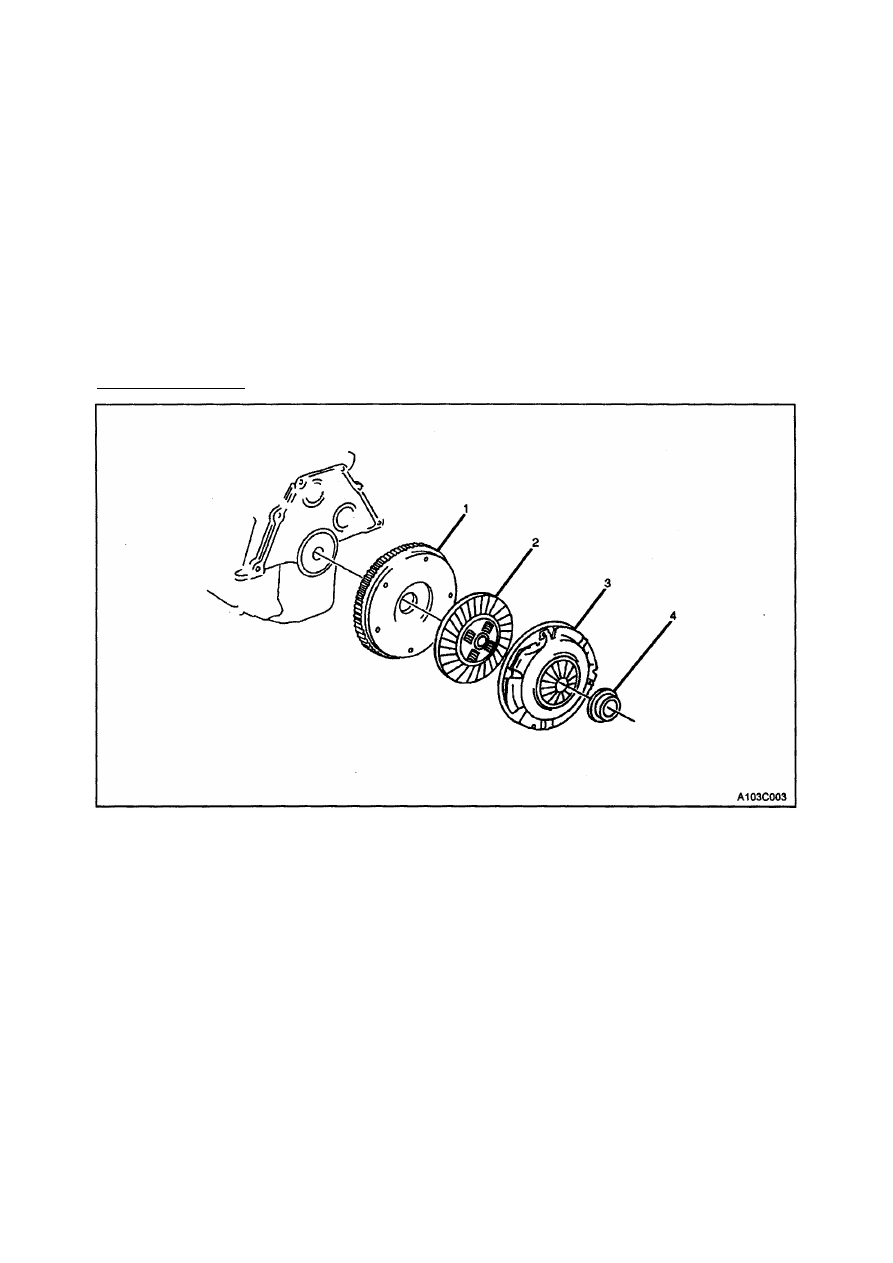

5С-6 СЦЕПЛЕНИЕ

1. Маховик

2. Диск сцепления ведомый

3. Нажимной диск
4. Выжимной подшипник

СЦЕПЛЕНИЕ 5 С - 7

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

АВТОМОБИЛЯ В ЭКСПЛУАТАЦИИ

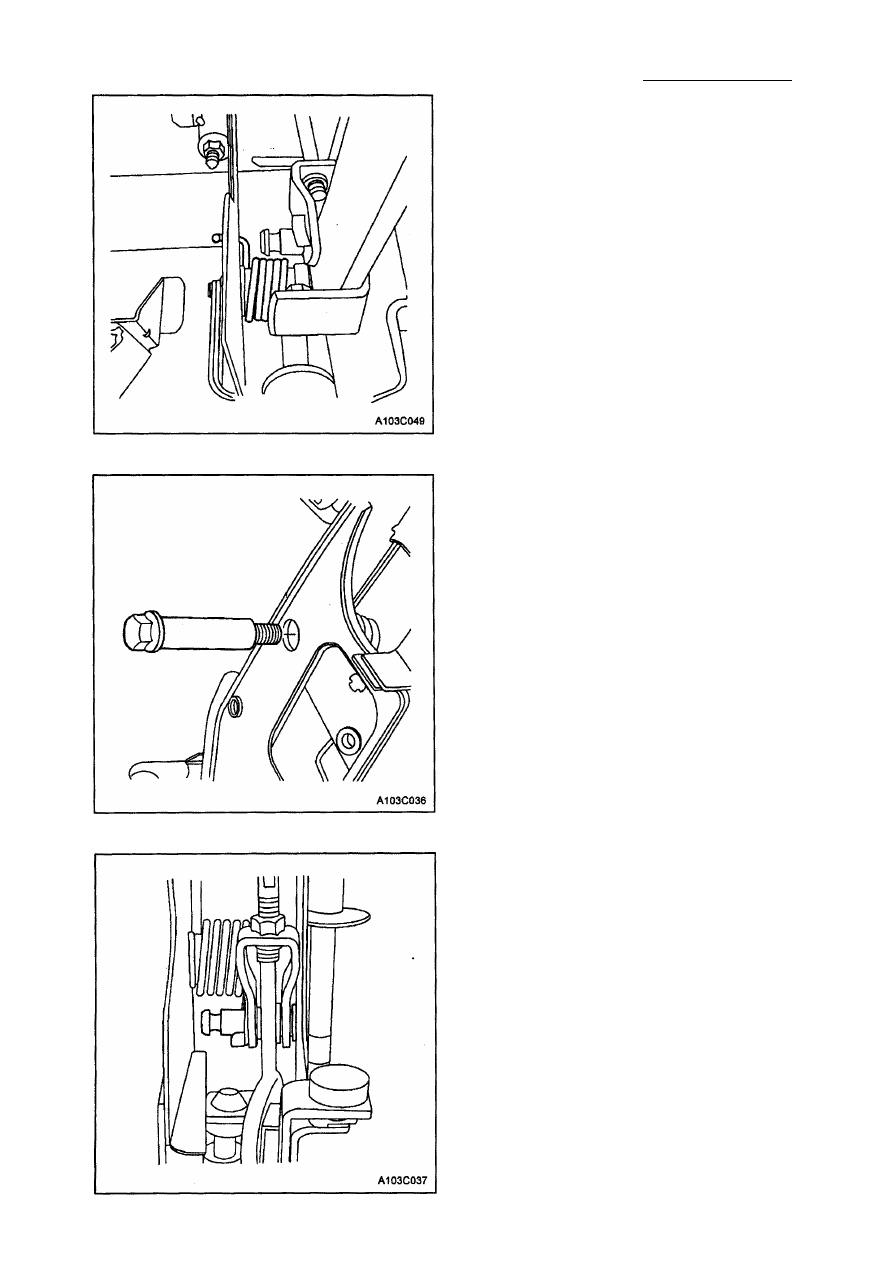

ПЕДАЛЬ СЦЕПЛЕНИЯ

Процесс снятия
1. Отсоедините отрицательный провод ак

кумулятора.

2. Отсоедините возвратную пружину от

монтажной серьги.

3. Снимите гайку, шайбу и ось педали.

4. Снимите стопорную шайбу и болт штока

поршня.

5. Снимите педаль сцепления с возврат

ной пружиной с автомобиля.
