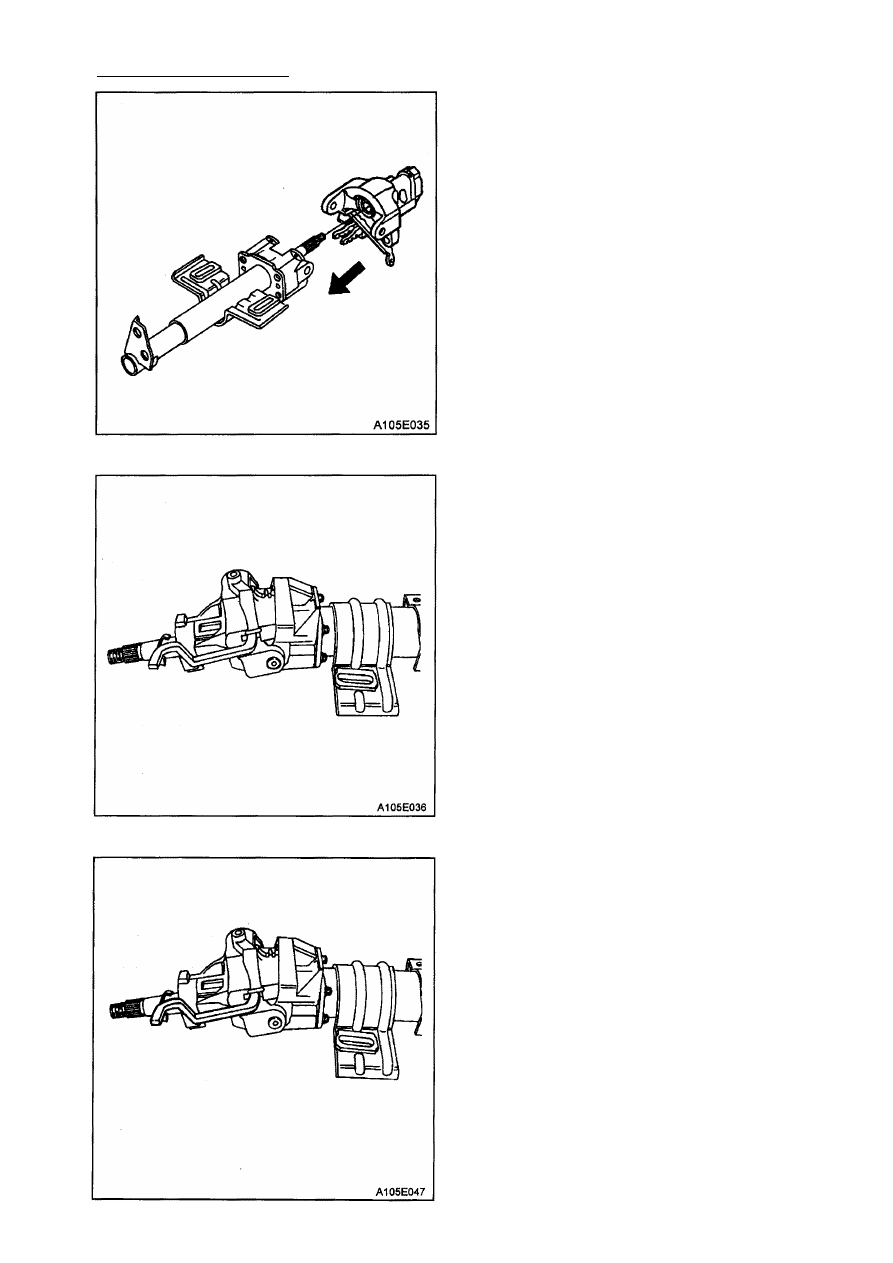

6Е - 38 РУЛЬ И КОЛОНКА

4. Смажьте оба подшипника в корпусе

колонки литиевой смазкой. Наденьте
корпус колонки на вал и опору корпуса.

5. Смажьте поворотные штыри литиевой

смазкой и вставьте их в корпус до
самого дна. Вставив их на место,
слегка постучите по ним.

Внимание: После установки поворотные
штыри должны опираться о корпус
колонки. Точки опоры должны находиться
в трех местах на равном расстоянии друг

от друга.
6. Наденьте рычаг наклона на корпус

колонки и наклоните колонку.

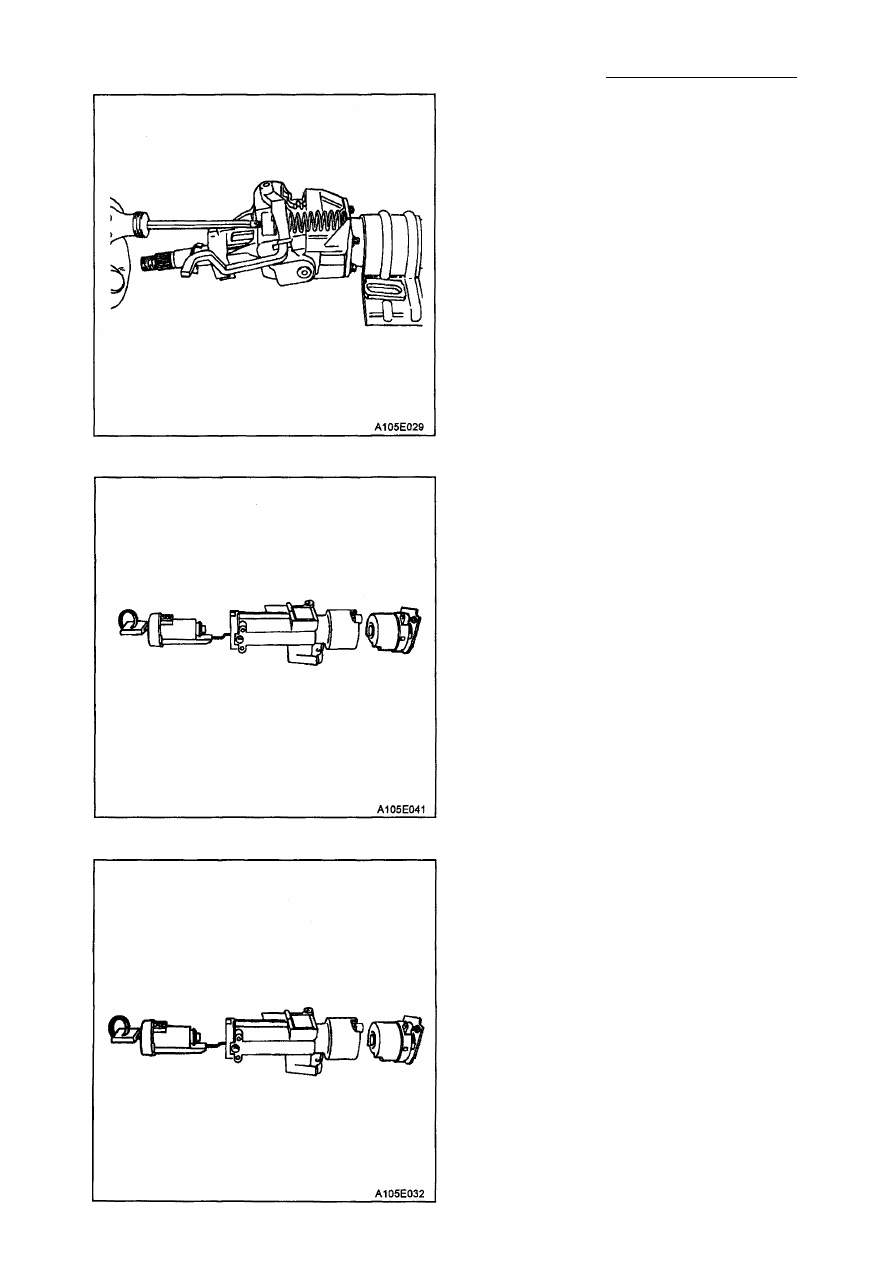

РУЛЬ И КОЛОНКА 6Е-39

7. Смажьте пружину литиевой смазкой.
8. Установите пружину и фиксатор. Убе­

дитесь, что пружина цепляется за
лапки на корпусе суппорта. Вставьте
отвертку в квадратное отверстие
фиксатора пружины, надавите вниз и

поверните направо, чтобы укрепить ее
на месте.

9. С помощью стопорного винта закрепи­

те выключатель зажигания. Подсоеди­

ните провода. См. "Выключатель зажи­
гания и блокировочный цилиндр" в
этом разделе.

Внимание: Для того, чтобы лапки вала

блокировочного цилиндра и прорезное
отверстие выключателя зажигания совпа­

дали, блокировочный цилиндр перед
установкой должен быть поставлен в

положение АСС.

10. Вставьте блокировочный цилиндр в

корпус выключателя зажигания.

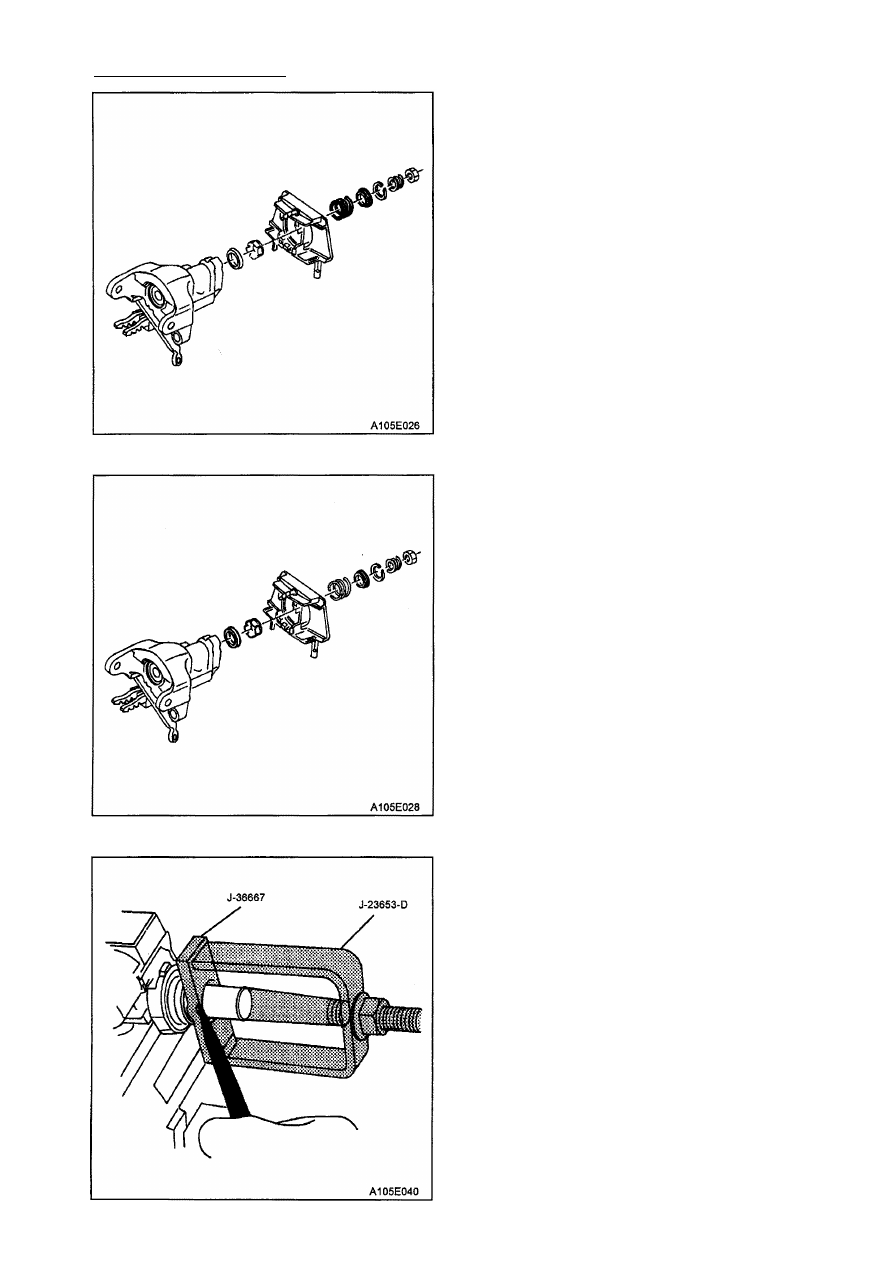

6Е-40 РУЛЬ И КОЛОНКА

11. Соедините корпус выключателя зажи­

гания с корпусом колонки с помощью
болтов с шайбами.

Затягивайте болт до тех пор, пока головка
болта не отделится от корпуса, моментом
примерно 11 Н•м.

12. Поставьте блокировочный цилиндр в

положение LOCK и уберите ключи.

13. Вращайте рулевой вал до тех пор, по­

ка блокировочный болт не войдет в
зацепление и не замкнет рулевой вал в
нужном положении.

14. Установите внутреннее кольцо и гнез­

до для него.

15. Установите пружину верхнего подшип­

ника и фиксатор пружины.

16. Сожмите пружину верхнего подшип­

ника и фиксатор адаптером J-36667 и
компрессором J-23653-D.

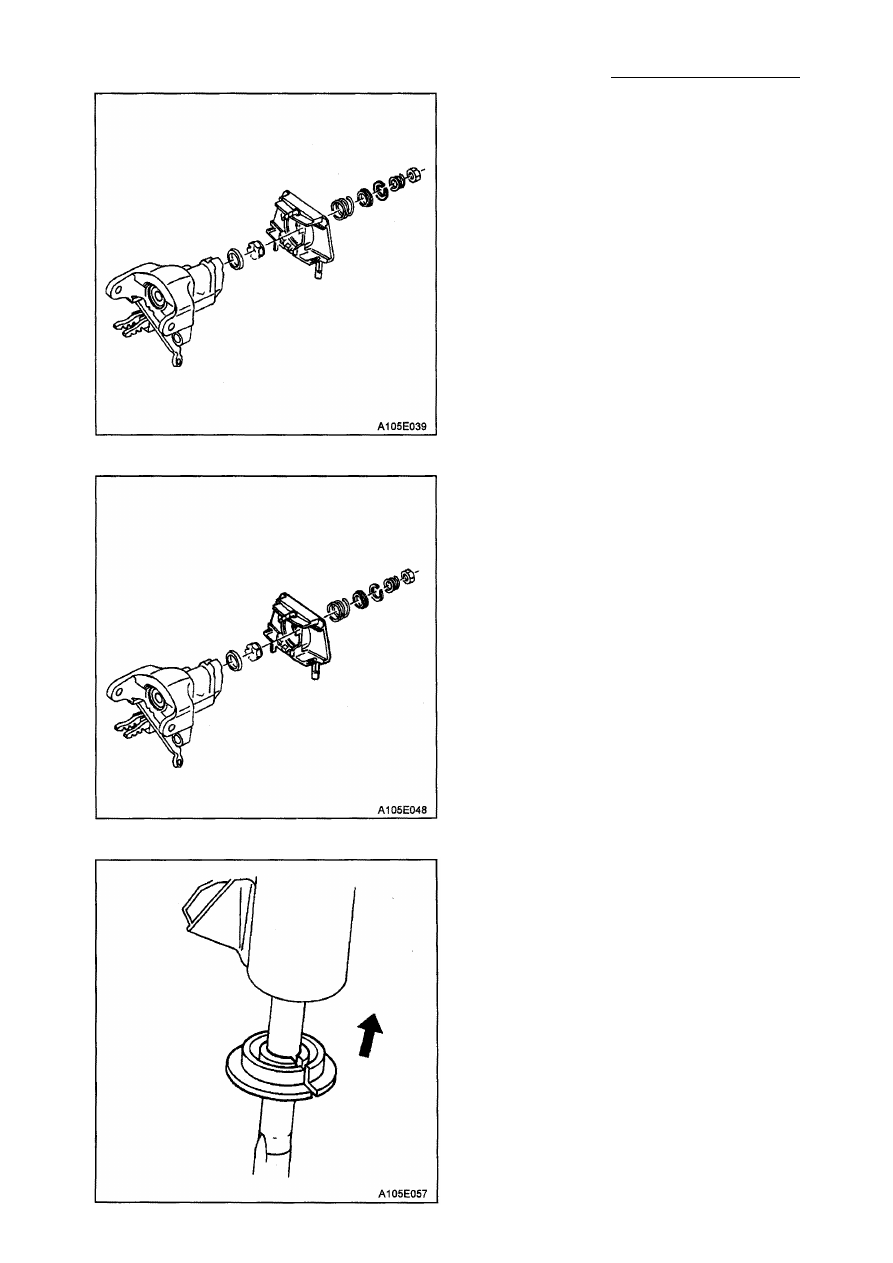

РУЛЬ И КОЛОНКА 6Е-41

17. Вставьте стопорное кольцо в канавку

верхнего вала.

18. Соедините винтами корпус выключа­

теля сигнала поворота с корпусом

рулевой колонки.

Затяните винты корпуса выключателя
сигнала поворота моментом 3 Н•м.

19. Вденьте центровочную втулку через

нижний конец рулевого вала в нижний
конец кожуха.

20. Установите рулевую колонку в машине.

См. главу Рулевая колонка" в этом
разделе.

Внимание: После соединения рулевой
колонки с фланцем сцепления вытащите
из капота центровочную втулку и оставьте
ее на рулевом валу для дальнейшего
использования.
2 1 . Установите кулачковую пружину и руль

на колонке. См. главы "Рулевое колесо
с сервомеханизмом" и "Рулевое

колесо без сервомеханизма" в этом

разделе.
