58



1. Rear Cover Assembly
2. Rear Harness Bracket
3. Oil Charging Plug Screw
4. Oil Discharging Plug Screw
5. Washer
6. Clutch Cable Bracket
7. Clutch Cable Bracket Bolt
8. Washer
9. Reverse Shaft Lock Bolt
10. Gear Shift Stop Bolt
11. Gear Shift Stop Bolt Washer
12. Gear Shift Bracket
13. Control Cover Alignment Pin

14. Gear Shift Rocker and Bracket Assembly
15. Bolt
16. Gear Shift Paddle
17. Control Cover Assembly
18. Odometer Bolt
19. Odometer Driven Gear Assembly
20. Positioning Bolt of Release Shift Fork
21. Clutch Release Shift Fork
22. Release Bearing Assembly
23. Clutch Release Rocker Component
24. Front Housing
25. Housing Bolt
26. Rear Housing



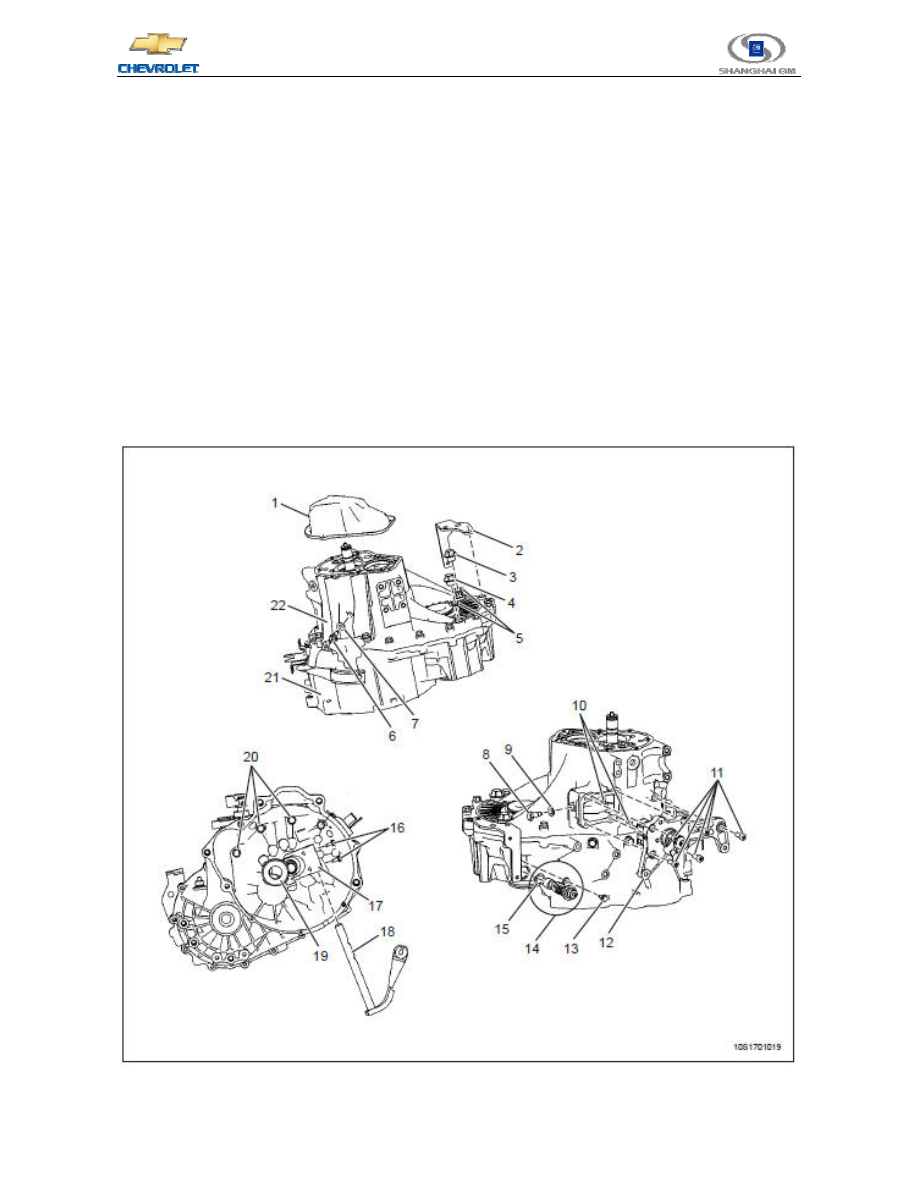

3.4.3  EMT Housing



1. Rear Cover Assembly

12. Control Cover Assembly



59

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual



2. Rear Harness Bracket
3. Oil Charging Port Plug
4. Oil Discharging Port Plug
5. Washer
6. Reverse Shaft Lock Bolt
7. Washer
8. Interlocking Baffle Stop Bolt
9. Gear Shift Stop Bolt Washer
10. Control Cover Alignment Pin
11. Control Cover Socket Head Cap Screw

13. Odometer Bolt
14. Odometer Driven Gear
15. Seal Ring
16. Positioning Bolt of Release Shift Fork
17. Clutch Release Shift Fork
18. Clutch Release Rocker Component
19. Clutch Throw out Bearing Assembly
20. Housing Bolt
21. Front Housing Assembly
22. Rear Housing Assembly



3.4.4  SH63 Gear Unit



1. Differential Assembly

2. Differential Rear Bearing Adjusting Gasket

（If Equipped）

3. Output Shaft Assembly

17. Output Shaft Rear Bearing
18. Input Shaft Rear Bearing Adjusting Gasket

（If Equipped）



60



4. Input Shaft Assembly
5. Reverse Gear Idler Nylon Washer
6. Reverse Gear Idler Assembly
7. Reverse Shaft
8. Reverse Gear Rocker Bolt
9. Reverse Gear Rocker Component
10. 5th-Reverse Gear Shift Fork Component
11. 3rd-4th Gear Shift Fork Component
12. 1st-2nd Gear Shift Fork Component
13. Self-Locking Bolt
14. Self-Locking Spring
15. Steel Ball
16. Front Housing Assembly



19. Rear Bearing Baffle
20. Rear Bearing Baffle Screw
21. 3rd-4th-5th Gear Needle Bearing
22. 5th Driven Gear
23. 5th Driving Gear
24. Output Shaft Locknut
25. 3rd-4th-5th Gear Synchronizer Toothed Ring
26. 3rd-4th-5th Gear Synchronizer Slide Block
27. 5th Gear Synchronizer Assembly

28. Axle Retainer Ring

（If Equipped）

29. 5th Gear Shift Fork Plug Screw
30. Steel Ball
31. 5th Gear Shift Fork

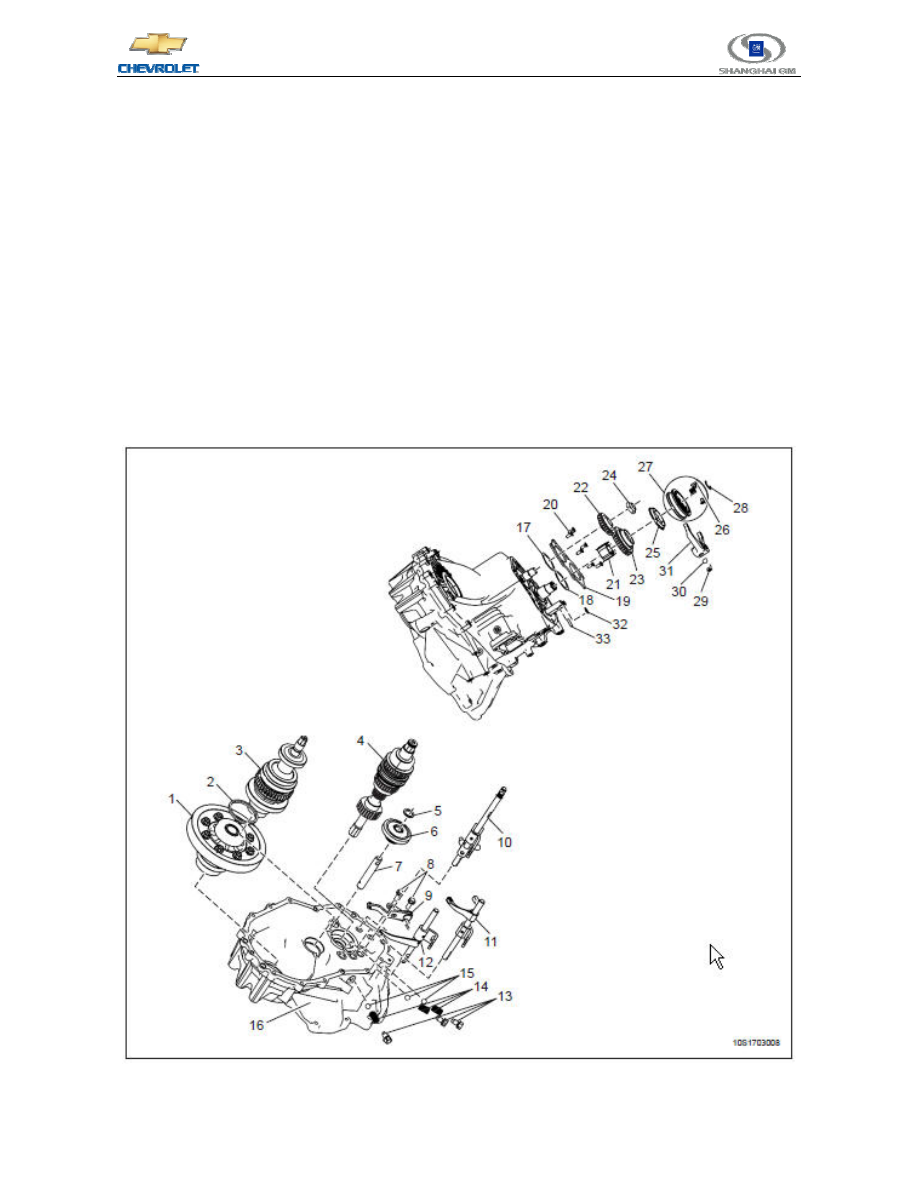

3.4.5  SH63 Gear Unit



1. Differential Assembly

18. Input Shaft Rear Bearing Adjusting Gasket



61

Chevrolet 2010 New Sail New Technical Training

- Learner's Manual



2. Differential Rear Bearing Adjusting Gasket

（If Equipped）

3. Output Shaft Assembly
4. Input Shaft Assembly
5. Reverse Gear Idler Nylon Washer
6. Reverse Gear Idler Assembly
7. Reverse Shaft
8. Reverse Gear Rocker Bolt
9. Reverse Gear Rocker Component
10. 5th-Reverse Gear Shift Fork Component
11. 3rd-4th Gear Shift Fork Component
12. 1st-2nd Gear Shift Fork Component
13. Self-Locking Bolt
14. Self-Locking Spring
15. Steel Ball
16. Front Housing Assembly
17. Output Shaft Rear Bearing Adjusting Gasket



（If Equipped）



（If Equipped）

19. Rear Bearing Baffle
20. Rear Bearing Baffle Screw
21. 3rd-4th-5th Gear Needle Bearing
22. 5th Driven Gear
23. 5th Driving Gear
24. Output Shaft Locknut
25. 3rd-4th-5th Gear Synchronizer Toothed Ring
26. 3rd-4th-5th Gear Synchronizer Slide Block
27. 5th Gear Synchronizer Assembly

28. Axle Retainer Ring

（If Equipped）

29. Plug Screw Of The 5th Gear Shift Fork
30. Steel Ball
31. 5th Gear Shift Fork
32. Fixing Circlip
33. Spring Pin

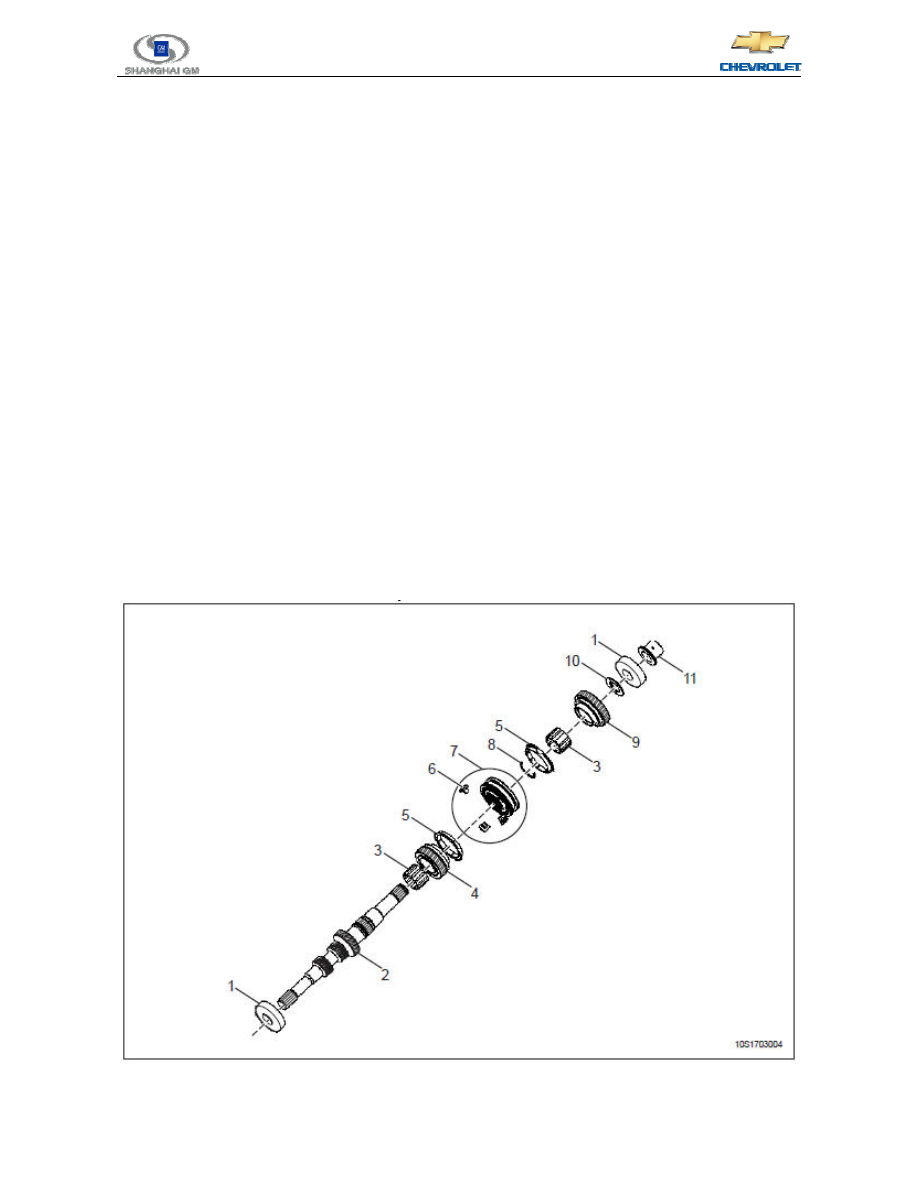

3.4.6  SH63 Input Shaft



1. Input Shaft Bearing

7. Synchronizer Assembly
