Chery QQ6 (Body Accessories and Dimensions). Service Instruction - part 6

81

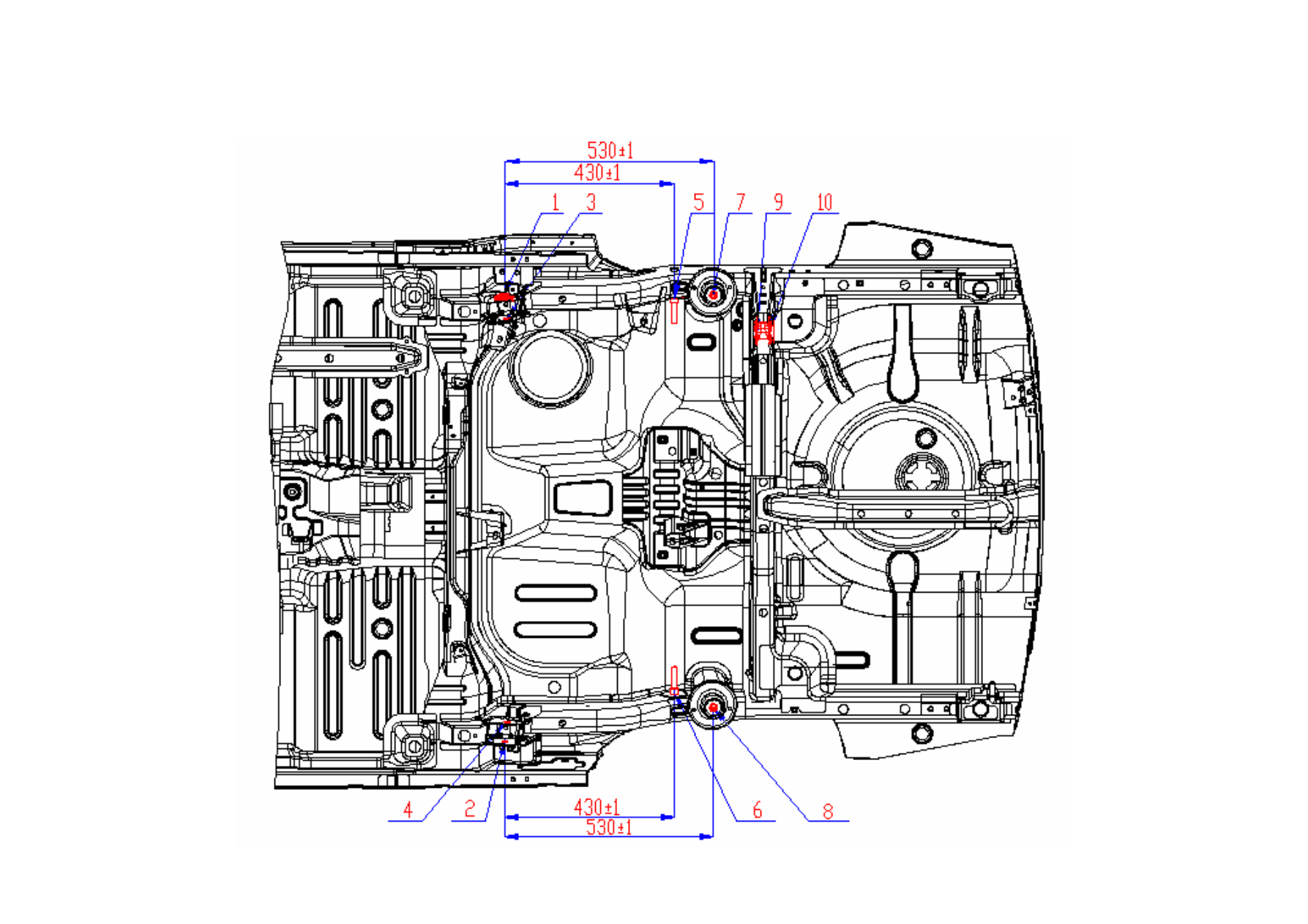

2. Rear



82

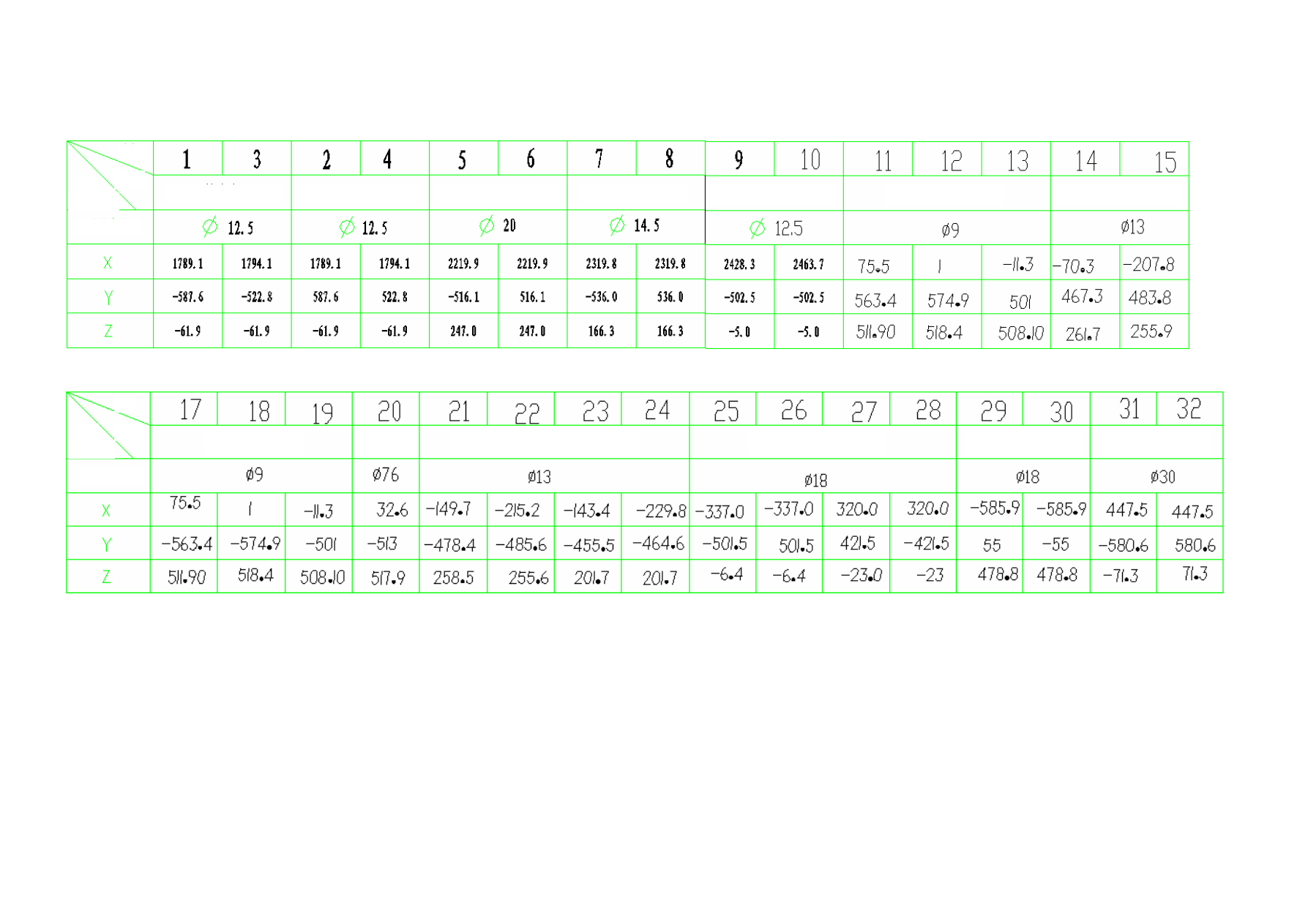

3. Size of Control Point





Size of Hole

S/N

Coordinate



Name

S/N

Name

Coordinate



Size of Hole

Rear Left Trailing Arm Hole

Rear Right Trailing Arm Hole

Rear Bumper Installation Hole

Bumper Hole

Rear Bumper Block Hole

Bumper Spring Hole

Engine Suspension Installation Hole



Sub-frame Installation Hole

Engine Suspension Installation Hole

Bumper Spring Hole

Rear Crossbearer Installation Hole

Radiator Upper Crossbeam

Mid-bearer Installation Hole

Paintwork Process Hole

83

II. Body Assembly Dimension

1. Front View



84

1.1

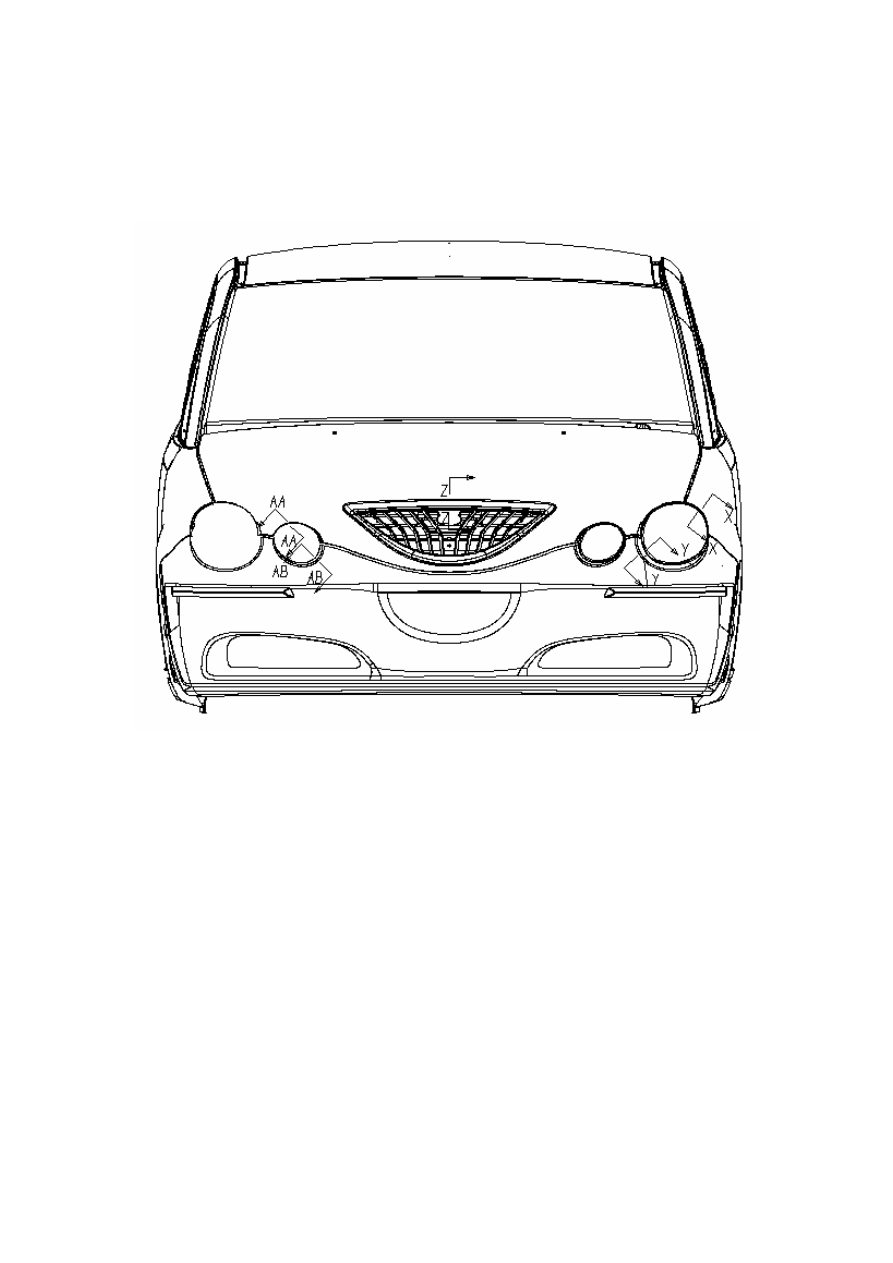

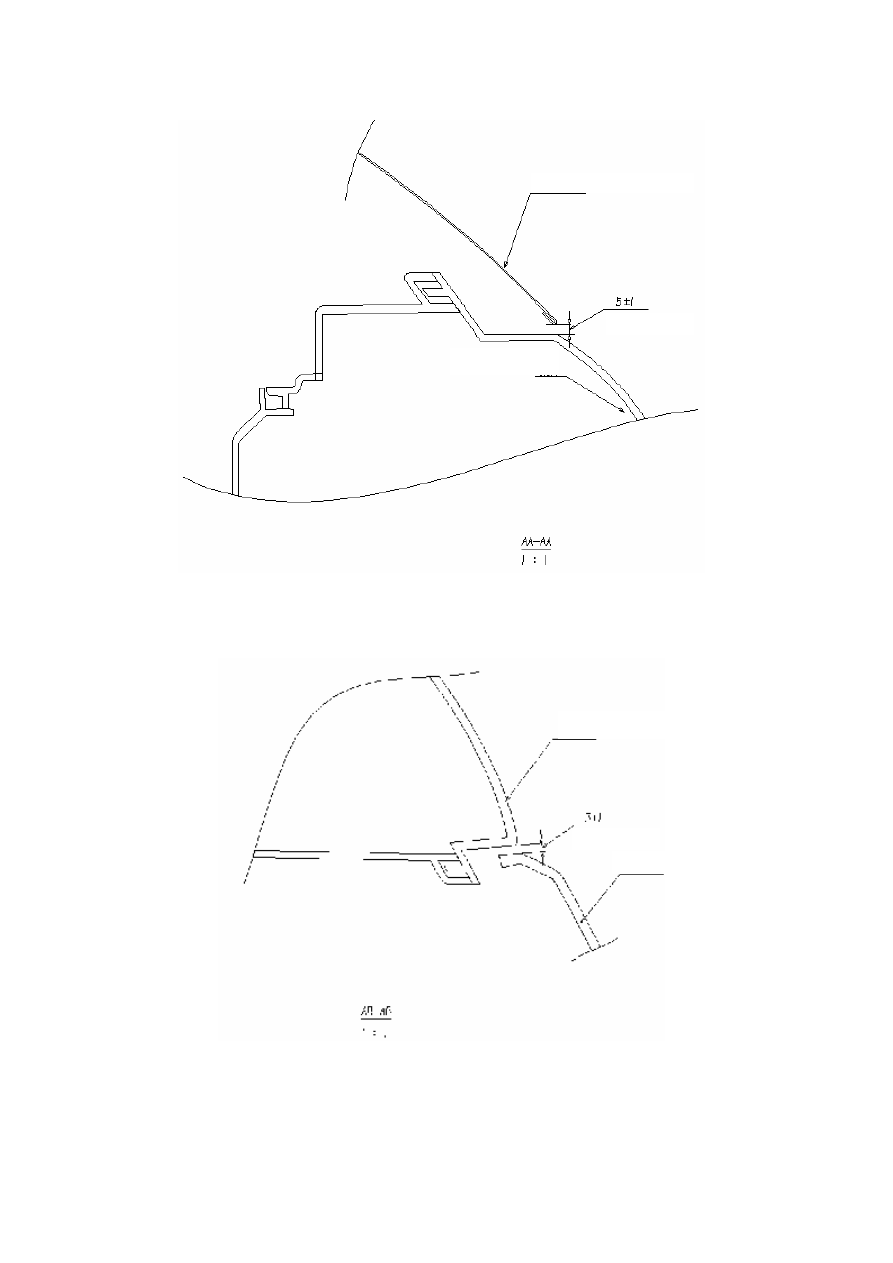

Clearance between high beam lamp and engine hood at AA-AA: 5±1 mm





1.2    Clearance between high beam lamp and front bumper at AB-AB: 3±1mm







Engine Hood Outer Plate

High Beam Lamp

Uniformity:1.0

Uniformity:1.0

High Beam Lamp

Front Bumper

85

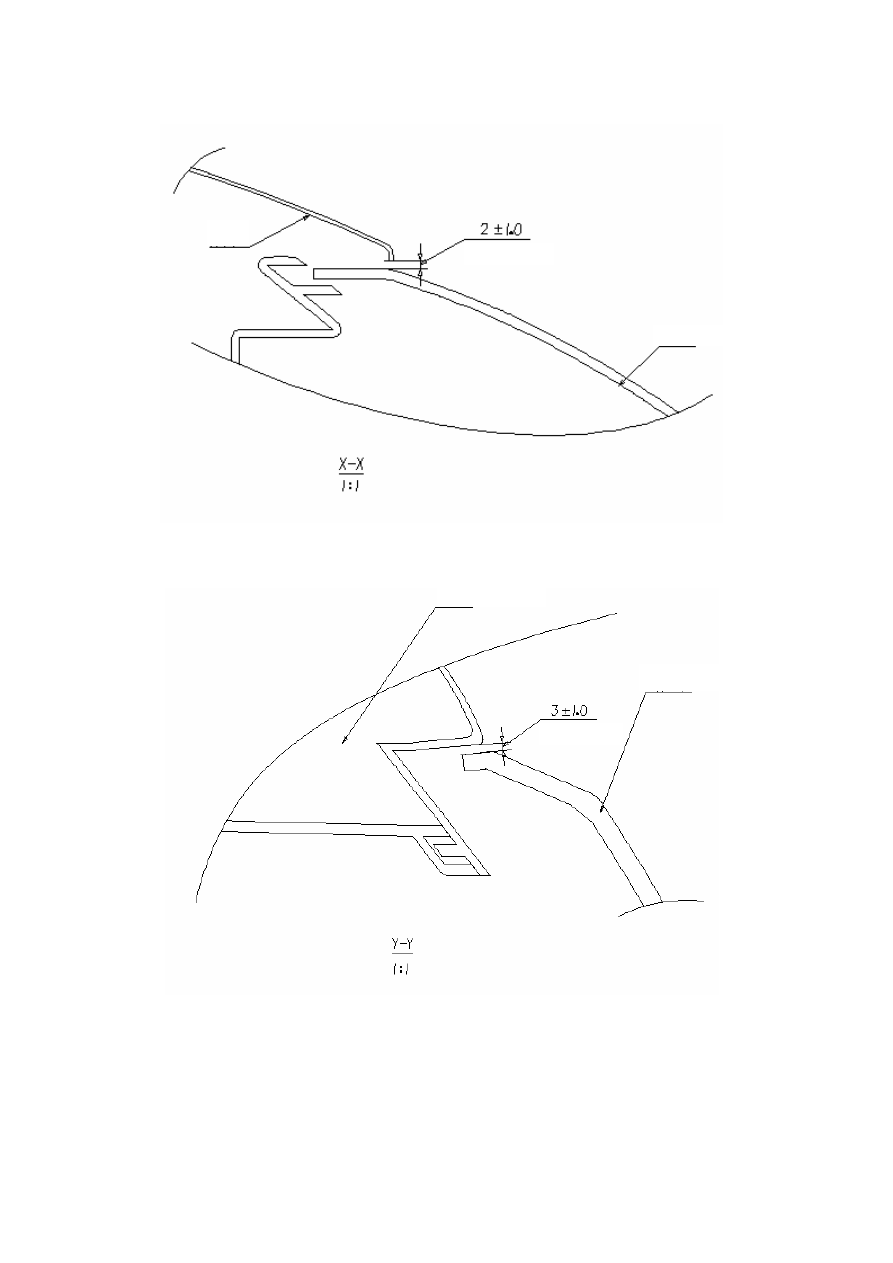

a)    Clearance between low beam lamp and front fender at X-X: 2±1mm



1.4    Clearance between low beam lamp and front bumper at Y-Y: 8±1mm












Uniformity:1.0

Uniformity:1.0

Fender

Low Beam Lamp

Low Beam Lamp

Front Bumper

86

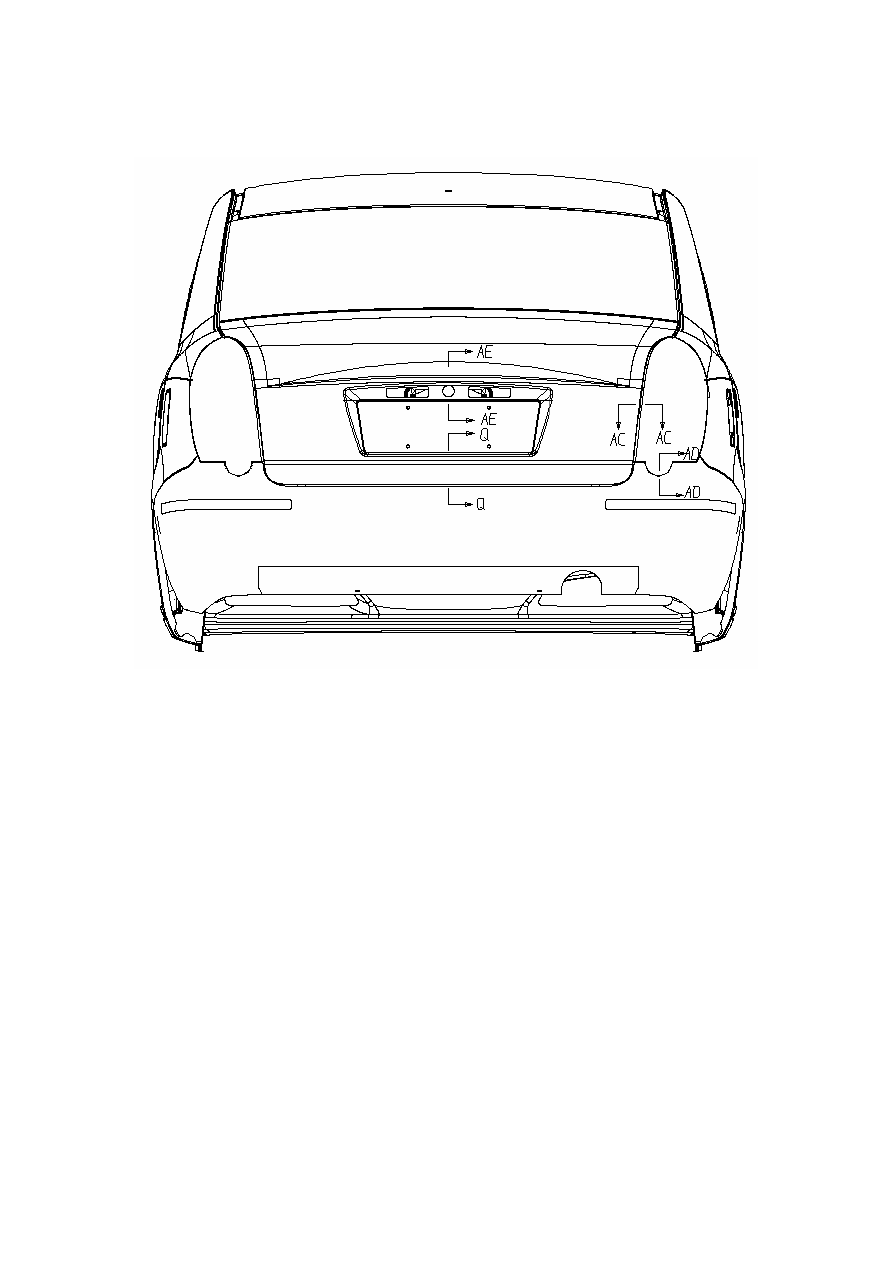

2. Rear View





87

a)    Clearance between tail lamp and back door at AC-AC: 4±1mm



Uniformity: 1.0

Tail Lamp

Back  Door  inner  panel

Back  Door  outer  panel

88

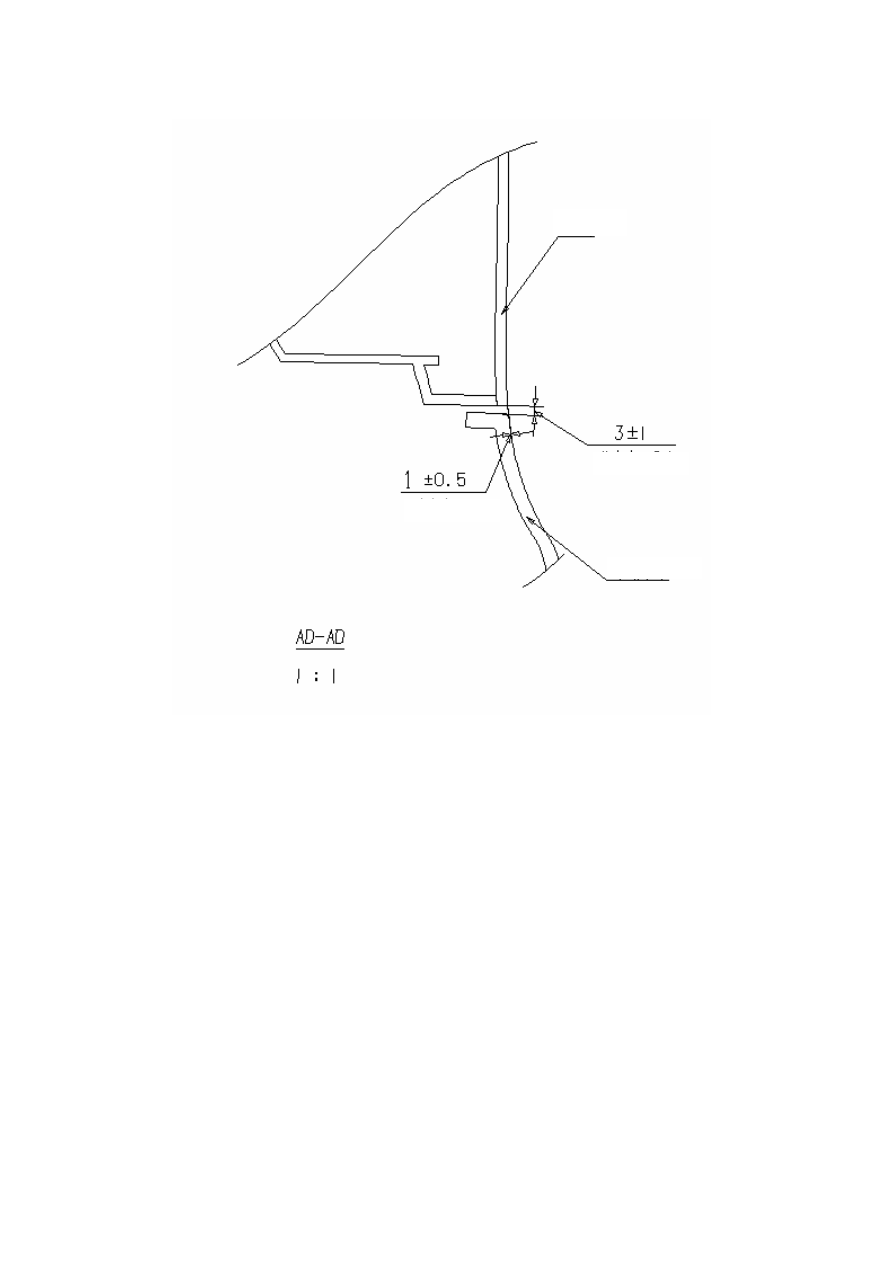

2.2    Fit clearance between tail lamp and rear bumper at AD-AD: 3±1mm



Tail Lamp

Uniformity:0.5

Uniformity:0.5

Rear Bumper

89

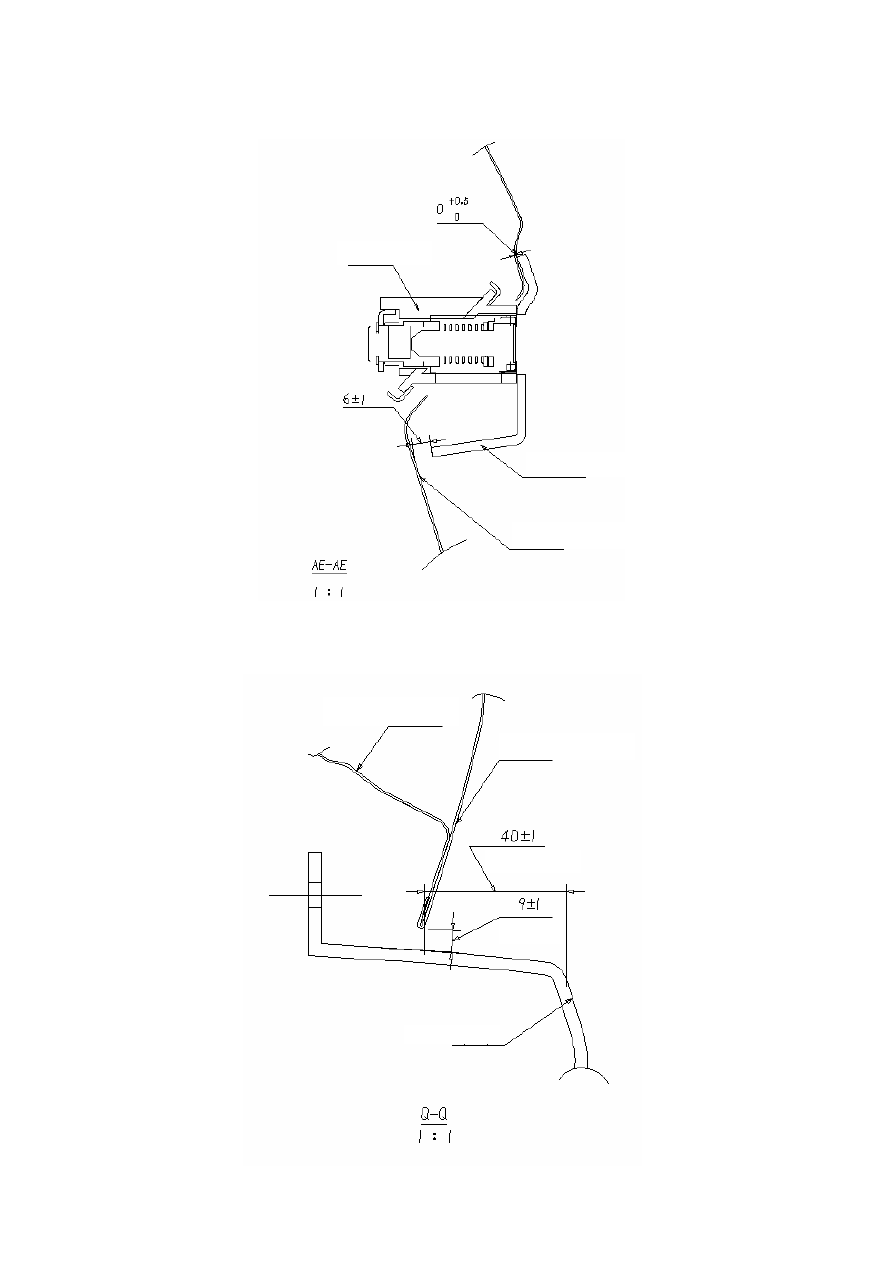

2.3      Fit clearance between license plate lamp trim board and back door outer panel
at AE-AE: 6±1mm





2.4    Fit dimension of back door and body at Q-Q:



Back Door Lock

Back Door outer panel

License Plate Lamp Ornament Plate

Uniformity: 1.0

Uniformity:

1.0

Back Door outer panel

Back Door inner panel

Rear Bumper

90

3. Left View







91

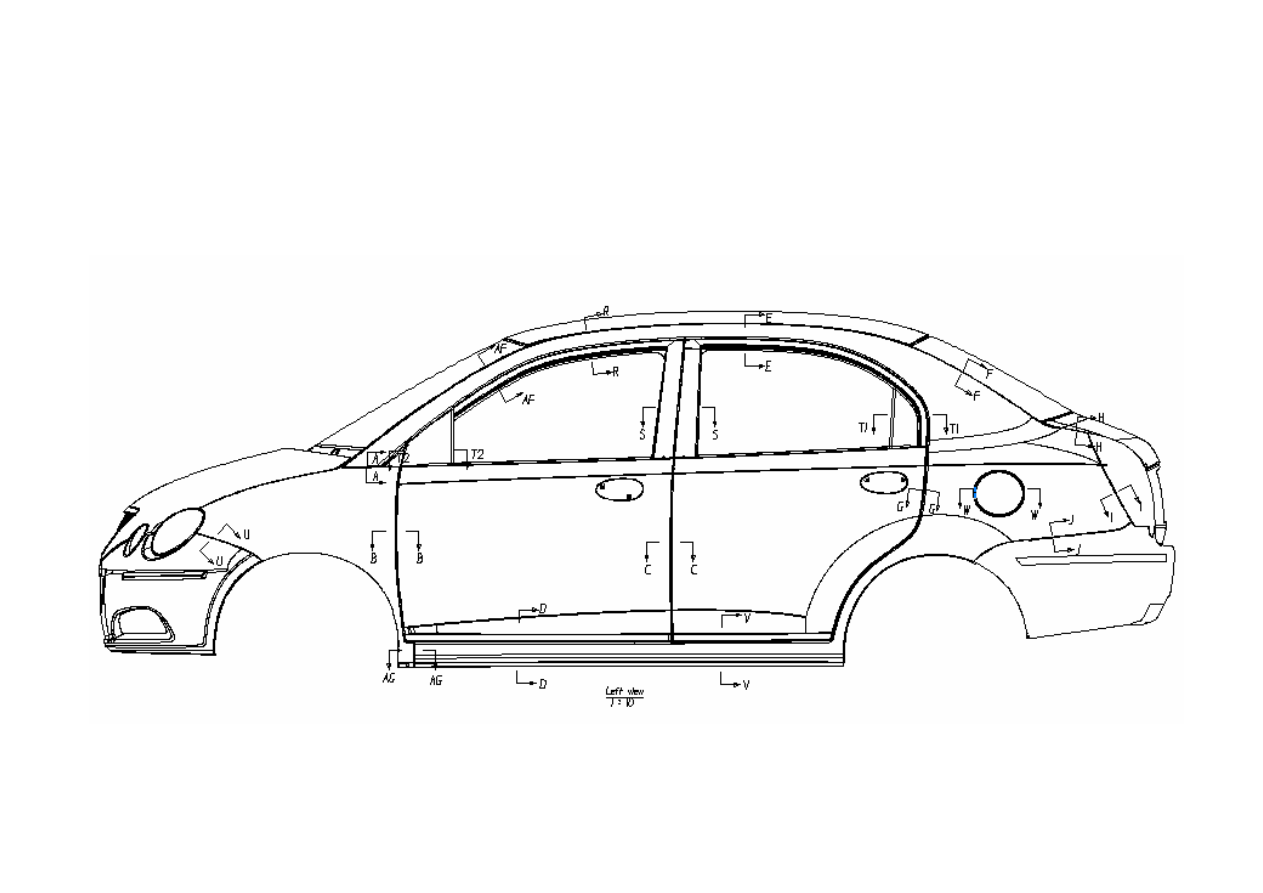

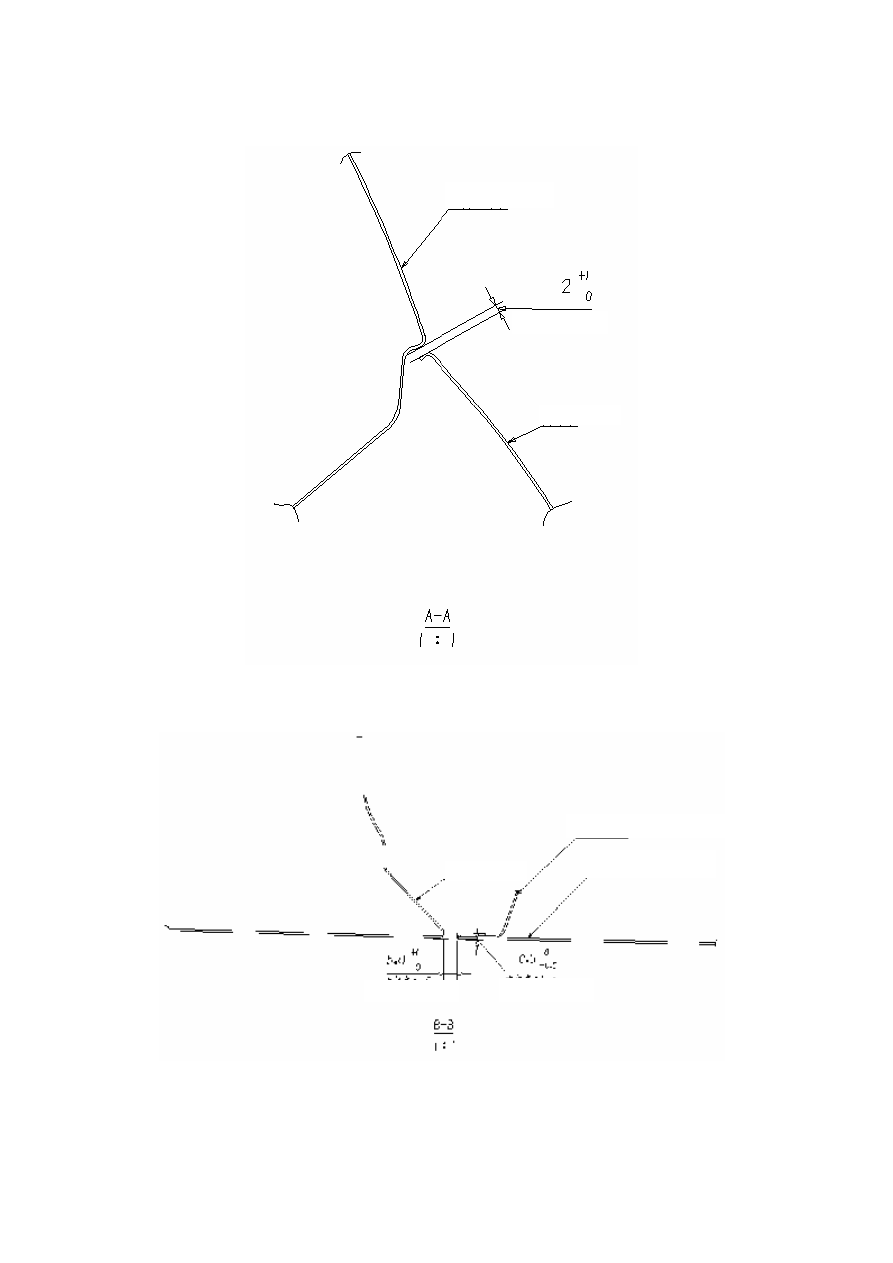

3.1    Clearance between side outer plate and fender at A-A: 2.5±0.5mm





3.2    Clearance between front fender and front door outer panel at B-B: 5.5±0.5mm


Uniformity: 0.5

c

Side Outer Plate

Front Fender

Front Door outer panel

Front Part of Front Door inner panel

Uniformity: 0.5

Uniformity: 1.0

92



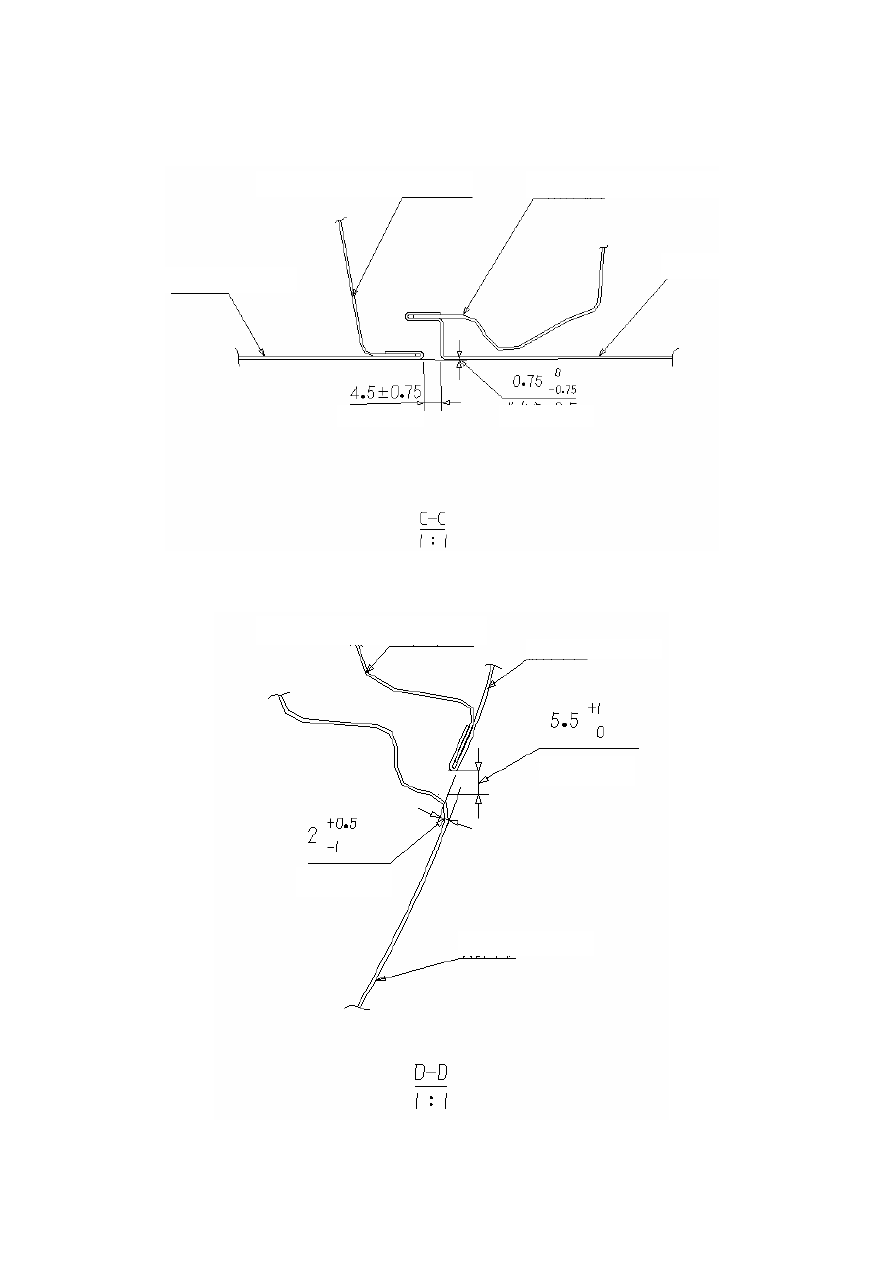

3.3    Clearance between the front door outer panel and rear door outer panel at C-C:
4.5±0.75mm





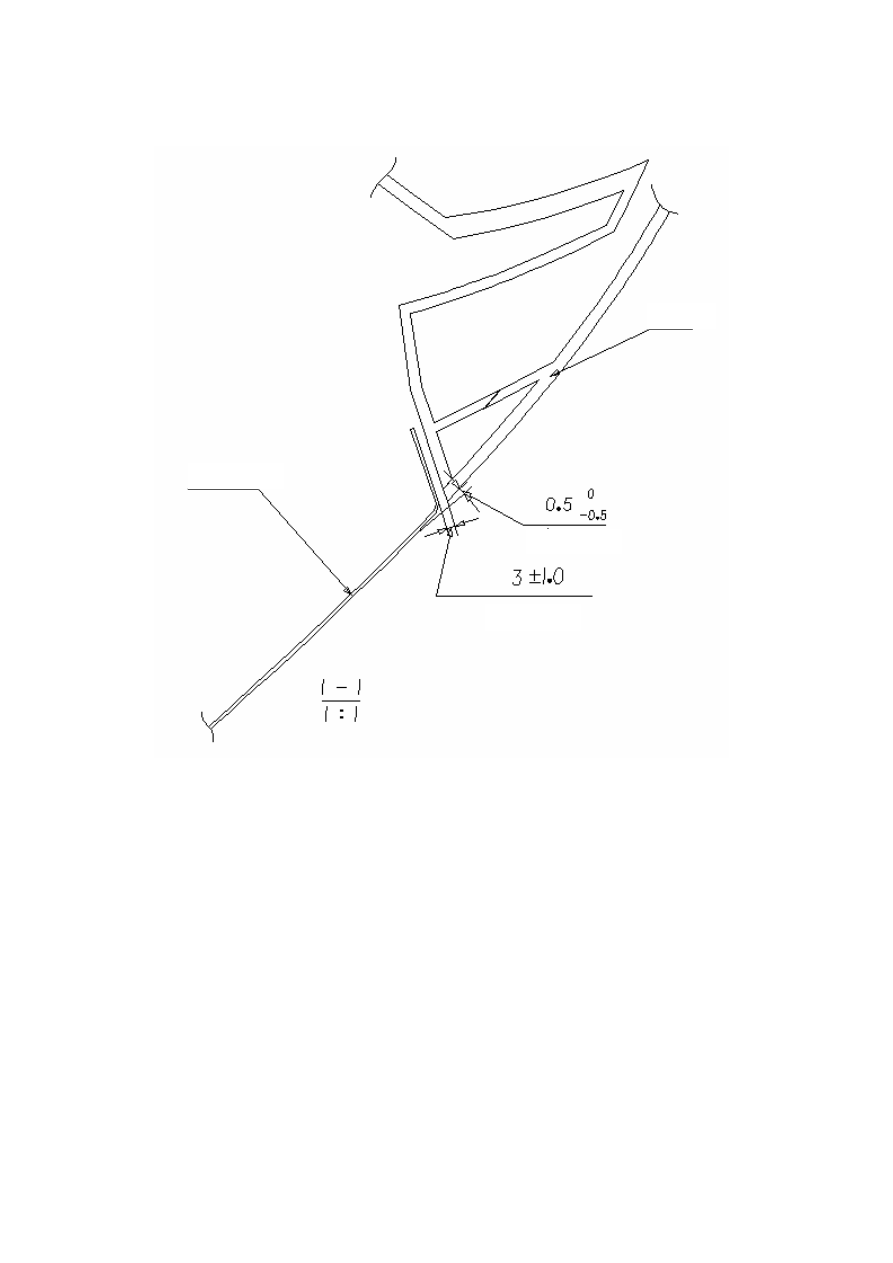

3.4    Clearance between the A pillar and small quarter window glass at D-D: 3±1mm






























Uniformity:1.0

Uniformity:0.5

Front Door outer panel

Rear Door outer panel

Rear Part of Front Door inner panel

Front Part of Rear Door inner panel

Rear Part of Front Door inner panel

Front Door outer panel

Side Outer Plate

Uniformity: 1.0

Uniformity: 0.5

93

3.5

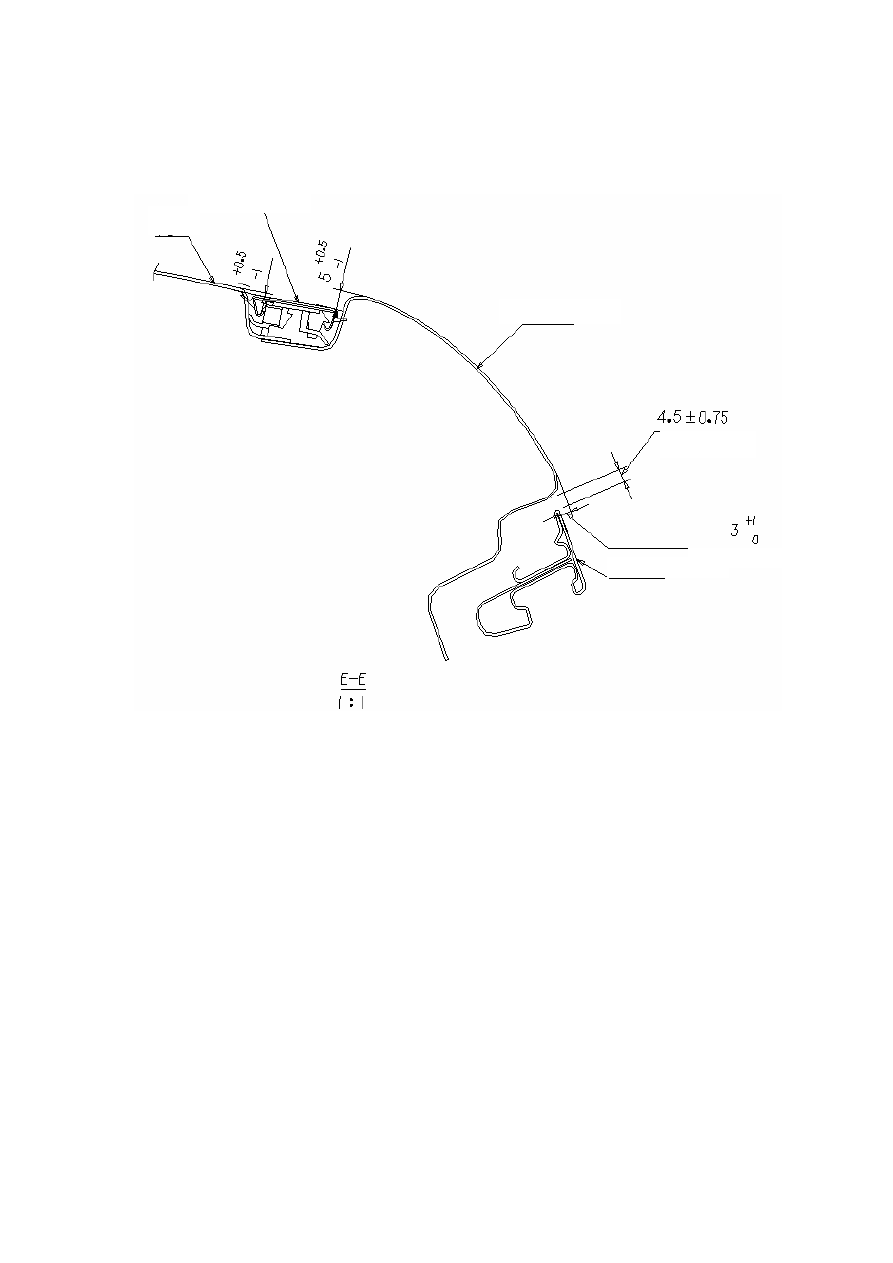

Installation dimension of top cap and top cap trim at E-E: 0.75±0.75mm

              Installation dimension of side outer plate and top cap trim: 4.75±0.75mm


Installation dimension of side outer plate and rear door window frame: 4.5±0.75mm

























Uniformity: 1.0

Side Outer Plate

Top Cap Trim

Top Cap

Rear Window Frame

Uniformity: 0.5

94

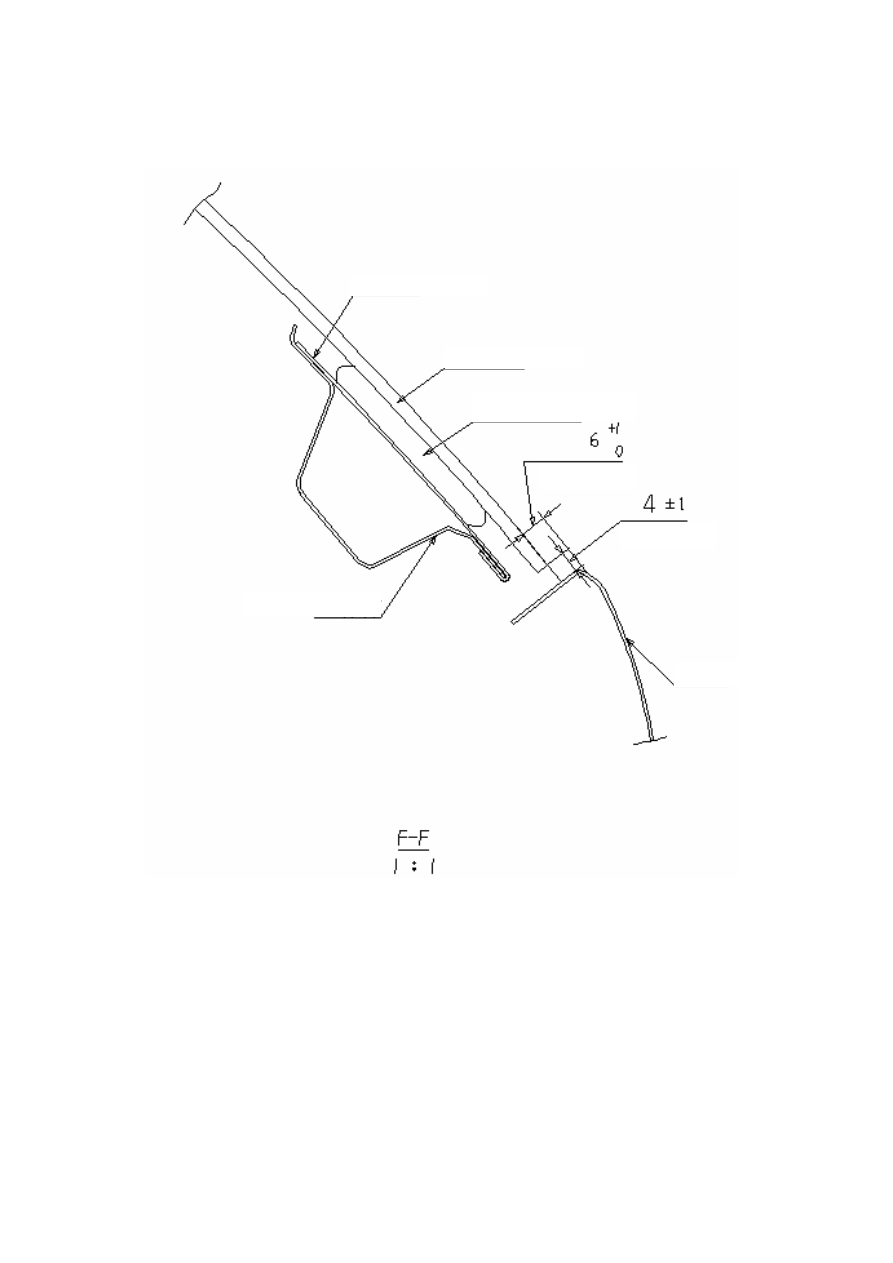

3.6    Clearances  of  rear  windscreen  and  side  outer  plate  at  F-F  are:  5.5±0.5  mm;
4±1mm, respectively.






Uniformity: 1.0

Uniformity: 1.0

Side Outer Plate

Back Door Inner Panel

Back Door Outer Panel

Rear Windscreen

Rear Windscreen Fixing Glue

95

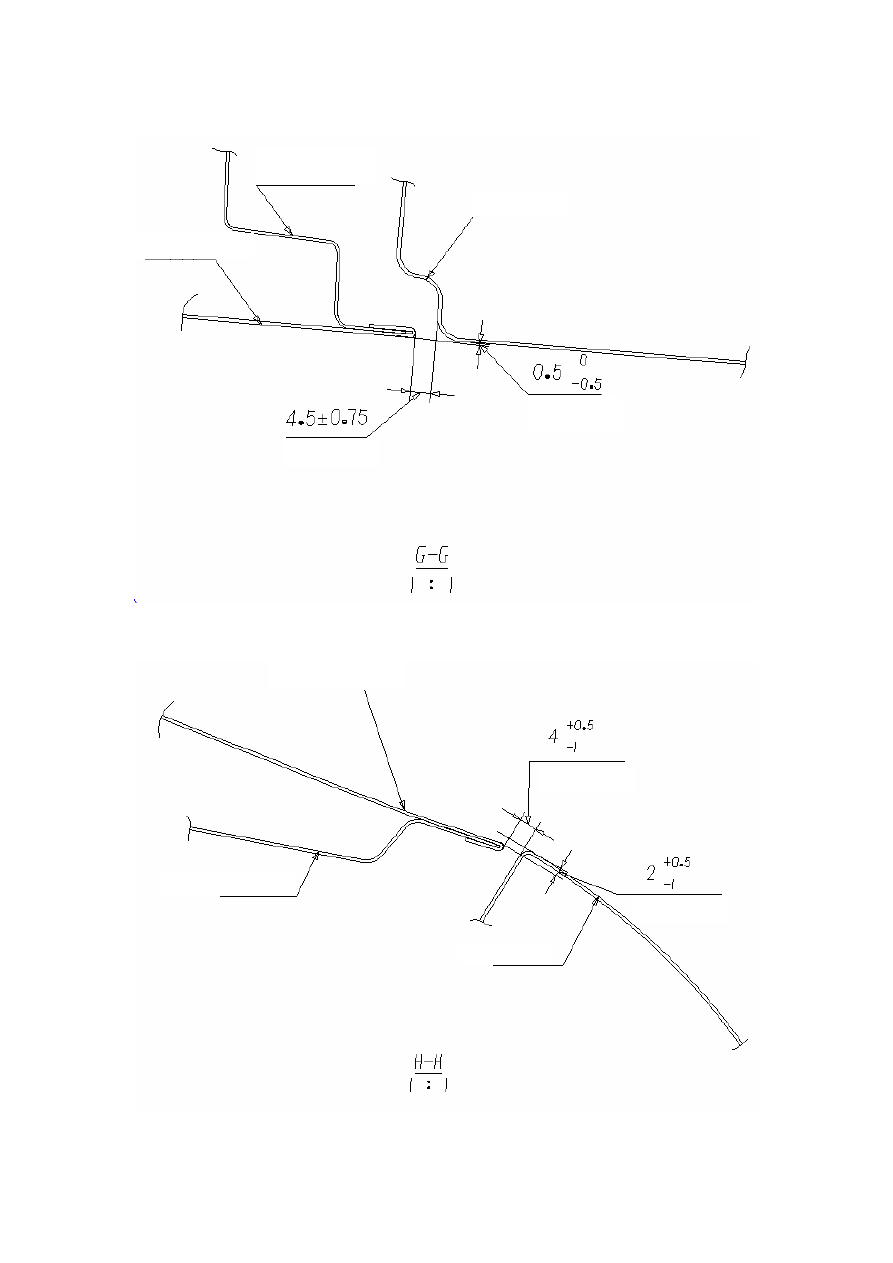

3.7    Clearance  between  rear  door  outer  panel  and  side  outer  plate  at  G-G:
4.5±0.75mm



3.8

Installation clearances of back door outer panel and side outer plate at H-H are: 3.75±0.75 mm;

1.75±0.75 mm, respectively.



Uniformity: 1.0

Uniformity: 0.5

Side Outer Plate

Rear Door Outer Panel

Rear  Part  of  Rear
Door Inner Panel

Uniformity: 1.0

Uniformity: 0.5

Side Outer Plate

Back Door Outer Panel

Back Door Inner Panel

96

3.9



The  clearances  of  tail  lamp  and  side  outer  plate  at  I-I  are:  3±1mm;

0.25±0.25mm, respectively.





































Side Outer Plate

Uniformity: 0.5

Uniformity: 0.5

Tail Lamp
