Chery QQ6 (Body Accessories and Dimensions). Service Instruction - part 1

1

















Service Instruction For

CHERY QQ6




(Body Accessories and Dimensions)



















After Sales Service Department of Chery

Automobile Sales Co., Ltd

2



TABLE OF CONTENTS

Chapter 1 Engine Hood and Luggage Compartment ........................................................................ 8

I. Removal of Engine Hood ...................................................................................................... 8

1. Preparation .................................................................................................................... 8

2. Precautions.................................................................................................................... 8

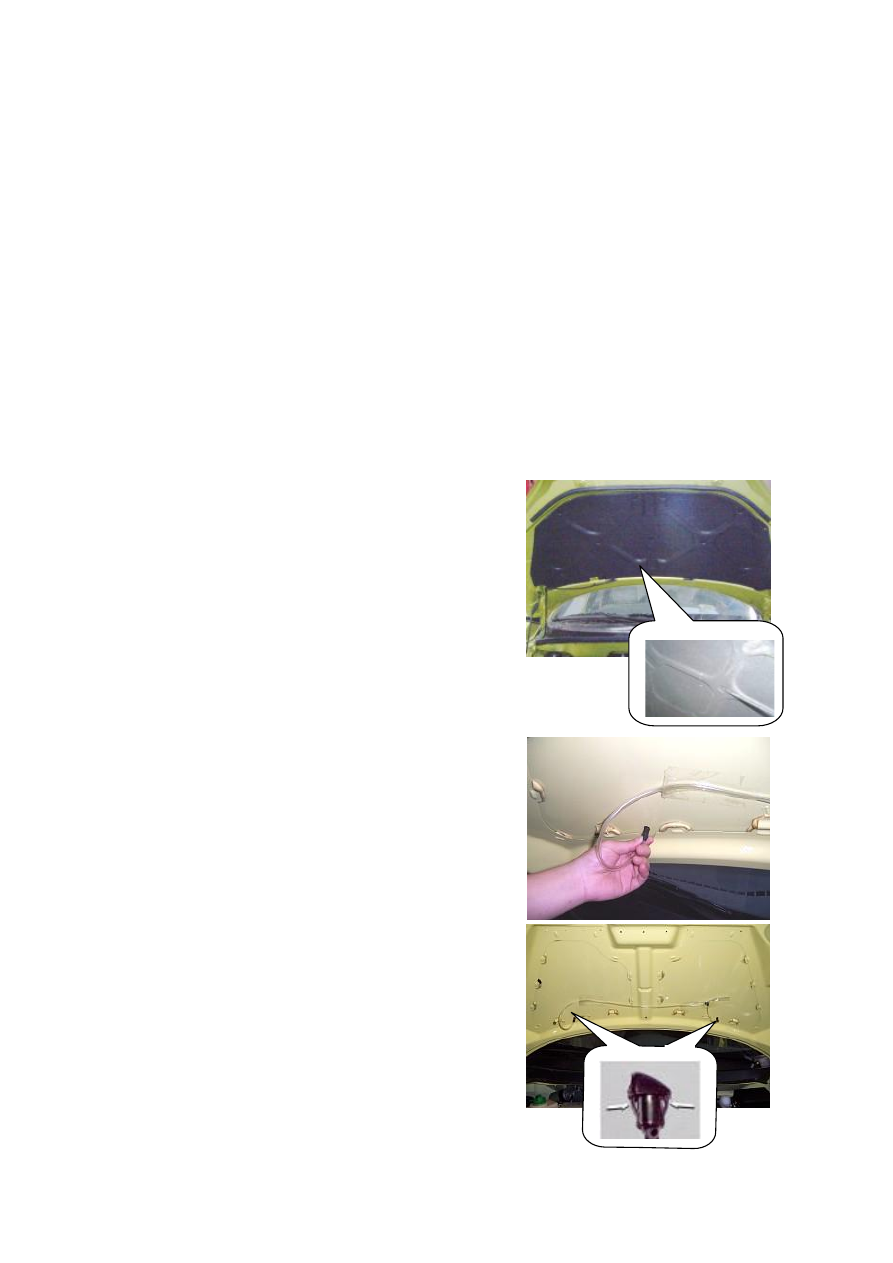

3. Disassembly/Reassembly of engine hood accessories .................................................. 8

3.1. Removal Step ..................................................................................................... 8

3.2. Installation Step.................................................................................................. 8

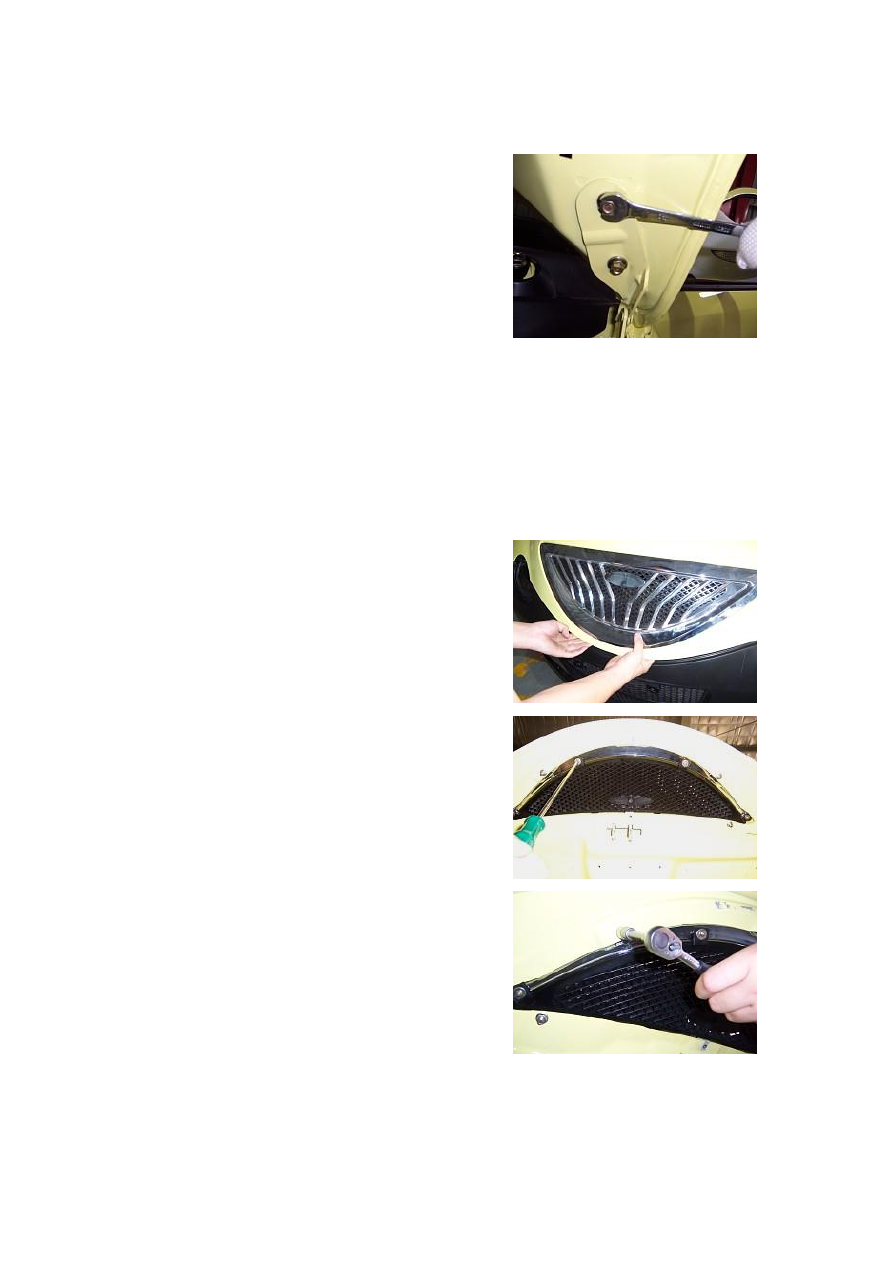

Disassembly and adjustment of the engine hood assy....................................................... 9

Disassembly and assembly of air intake grille assy. ......................................................... 9

5.1. Removal Step ..................................................................................................... 9

5.2. Installation Step.................................................................................................. 9

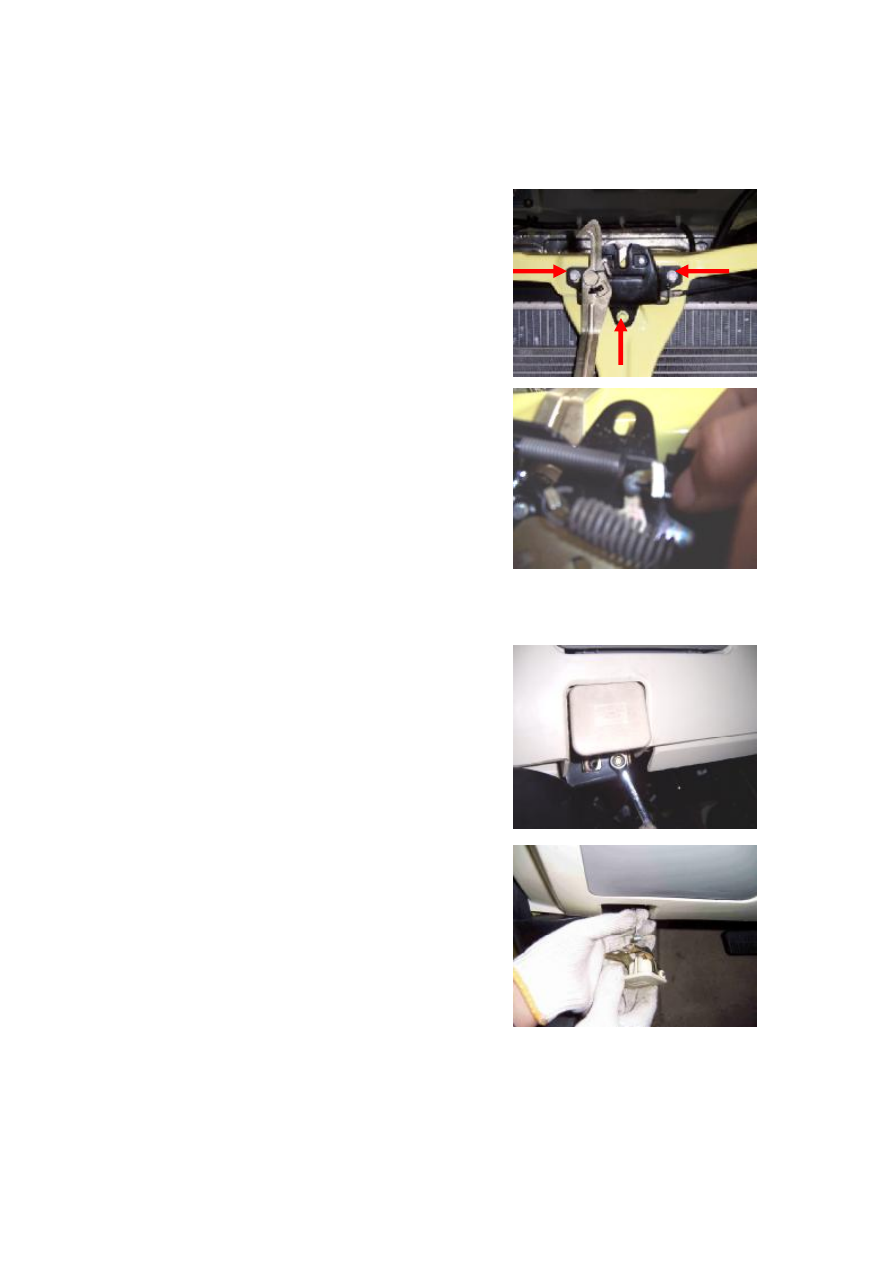

Adjustment and assembly of the engine hood lock......................................................... 10

6.1. Removal Step ................................................................................................... 10

6.2. Installation of engine hood lock....................................................................... 10

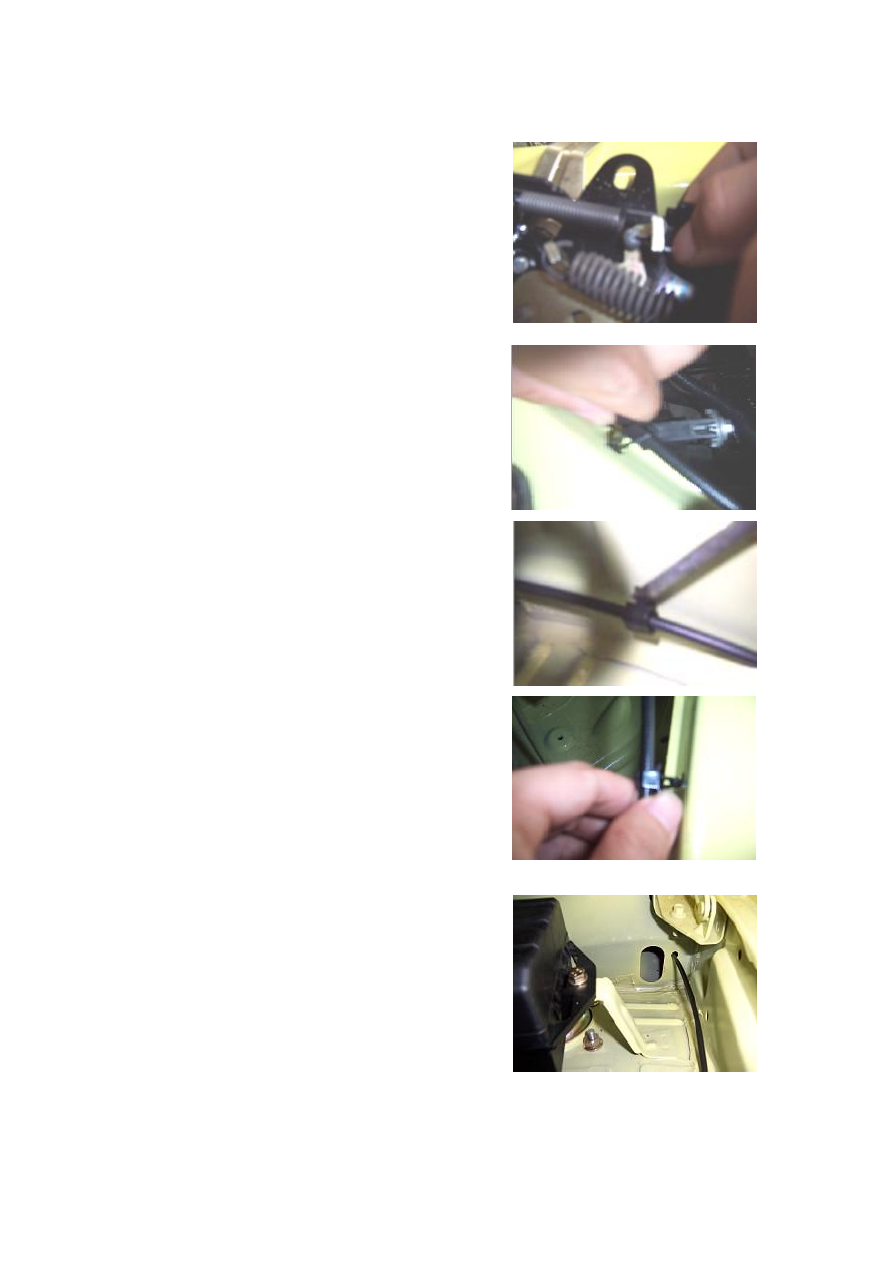

7. Removal of hood lock control cable ........................................................................... 10

7.1. Removal Step ................................................................................................... 10

7.2. Installation Step................................................................................................ 12

II. Disassembly/Reassembly of rear boot lid .......................................................................... 12

1. Preparation .................................................................................................................. 12

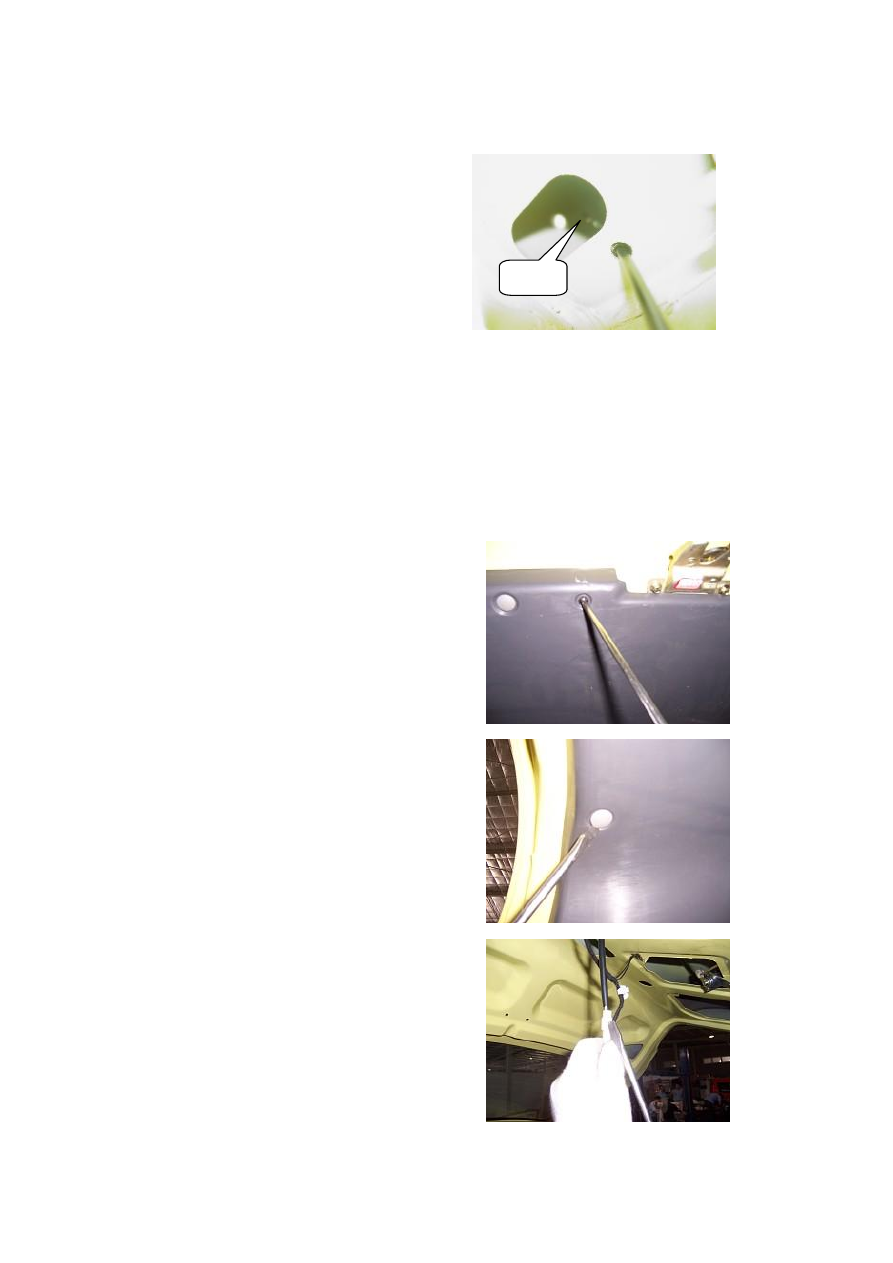

2. Removal of Trunk Lid Ornament Plate ....................................................................... 12

2.1. Removal Step ................................................................................................... 12

2.2. Installation Step................................................................................................ 12

3. Installation of luggage boot lock................................................................................. 12

3.1. Removal Step ................................................................................................... 12

3.2. Installation Step................................................................................................ 13

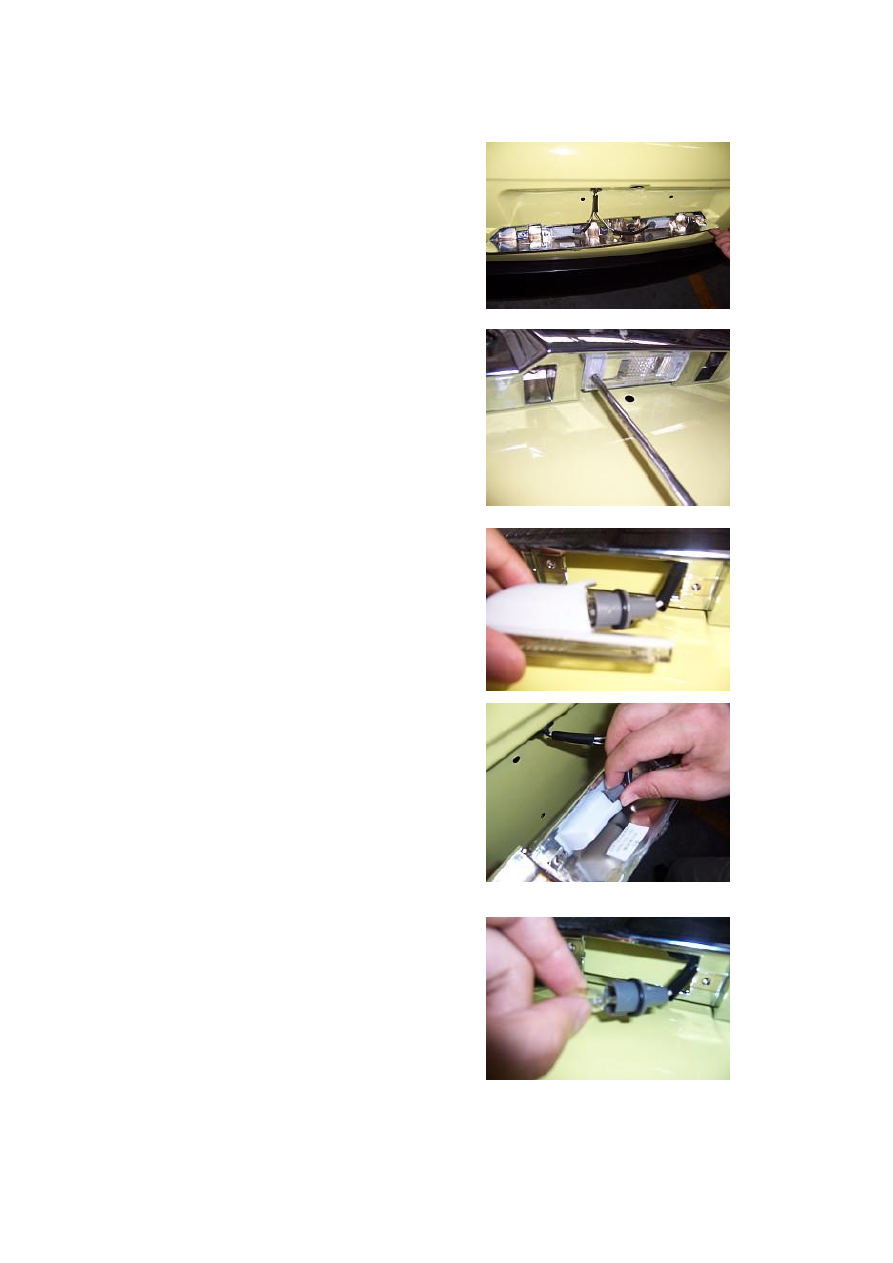

4. Removal of license plate lamp .................................................................................... 13

4.1. Removal Step ................................................................................................... 13

4.2. Installation Step................................................................................................ 14

Chapter 2    Disassembly/Reassembly of Interior Decorations....................................................... 15

I. Disassembly/Reassembly of Seat Belt................................................................................. 15

1. Preparation .................................................................................................................. 15

2. Precautions.................................................................................................................. 15

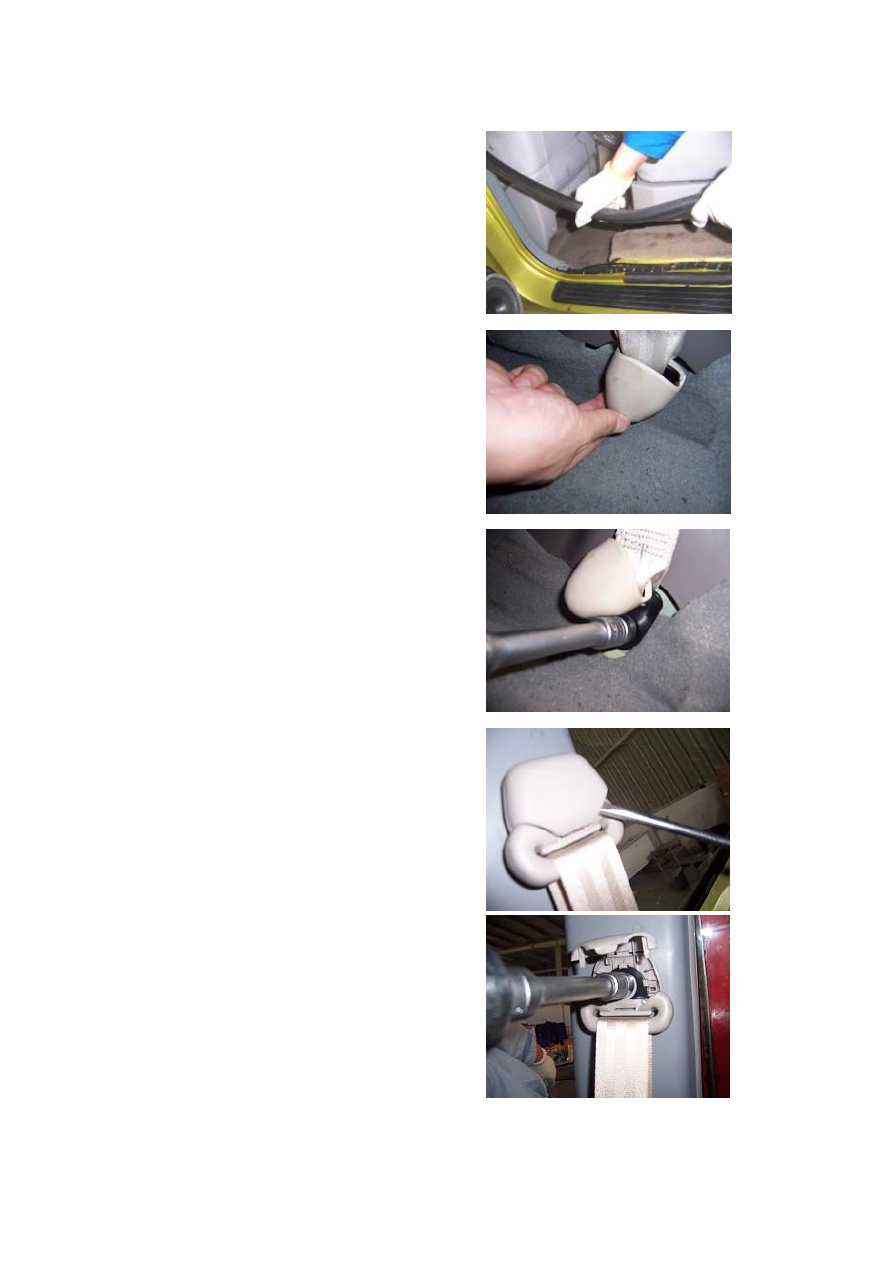

3. Removal Step (Driver’s seat belt is taken as an example) .......................................... 15

4. Installation Step........................................................................................................... 17

II. Disassembly/Reassembly of Seat....................................................................................... 18

1. Front passenger seat removal step .............................................................................. 18

2. Rear passenger seat removal step................................................................................ 18

3. Installation Step........................................................................................................... 20

III. Disassembly/Reassembly of Console ............................................................................... 20

1. Removal Step .............................................................................................................. 20

2. Installation Step........................................................................................................... 21

3

IV. Disassembly/Reassembly of Carpet .................................................................................. 22

1. Removal Step .............................................................................................................. 22

2. Installation Step........................................................................................................... 22

V. Removal of Cushion Pad .................................................................................................... 23

1. Removal Step .............................................................................................................. 23

2. Installation Step........................................................................................................... 24

Chapter 3    Removal and Maintenance of Door............................................................................. 25

I. Disassembly/Reassembly and Maitenance of Front Door ................................................... 25

1. System Composition Diagram .................................................................................... 25

2. Preparation .................................................................................................................. 26

3. Precautions.................................................................................................................. 26

4. Disassembly/Reassembly Step.................................................................................... 26

5. Installation and Adjustment Step ................................................................................ 33

II. Disassembly/Reassembly and Maintenance of Rear Door................................................. 34

1. Preparation .................................................................................................................. 34

2. Precautions.................................................................................................................. 34

3. Removal Step .............................................................................................................. 34

4. Installation and Adjustment Step ................................................................................ 40

Chapter 4    Disassembly/Reassembly and Maintenance of Front/Rear Bumper............................ 41

Disassembly/Reassembly and Maintenance of Front Bumper................................................ 41

1. System Composition Diagram .................................................................................... 41

2. Preparation .................................................................................................................. 41

3. Precautions.................................................................................................................. 41

4. Removal Step .............................................................................................................. 42

5. Installation and Maintenance ...................................................................................... 44

Disassembly/Reassembly and Maintenance of Rear Bumper................................................. 45

1. System Composition Diagram .................................................................................... 45

2. Preparation .................................................................................................................. 45

3. Precautions.................................................................................................................. 45

4. Removal Step .............................................................................................................. 46

5. Installation Step........................................................................................................... 47

Chapter 5    Disassembly/Reassembly and Maintenance of Headlamp and Fog Lamp .................. 48

1. System Composition Diagram .................................................................................... 48

2. Preparation .................................................................................................................. 49

3. Precautions.................................................................................................................. 49

4. Removal Step of Headlamp ........................................................................................ 49

5. Removal of Fog Lamp ................................................................................................ 52

6. Installation and Adjustment of Headlamp................................................................... 53

6.1. headlamp Installation Step ............................................................................... 53

6.2. Introduction to headlamp function ................................................................... 53

6.2.1. Front view ............................................................................................. 53

6.2.2. Back view.............................................................................................. 53

6.3. Adjustment of headlamp light .......................................................................... 53

7. Tail Lamp Removal Step............................................................................................. 55

4

Chapter 6    Disassembly/Reassembly of Ceiling ........................................................................... 56

1. Preparation .......................................................................................................................... 56

2. Precautions.......................................................................................................................... 56

3. Disassembly/Reassembly of Sun Visor............................................................................... 56

3.1. Removal Step ........................................................................................................... 56

3.2. Installation Step........................................................................................................ 56

4. Disassembly/Reassembly of Roof Hand-Hold.................................................................... 57

4.1. Removal Step ........................................................................................................... 57

4.2. Installation Step........................................................................................................ 57

5. Disassembly/Reassembly of Front Ceiling Lamp............................................................... 57

5.1. Removal Step ........................................................................................................... 57

5.2. Installation Step........................................................................................................ 58

6. Disassembly/Reassembly of A Pillar Trim.......................................................................... 58

6.1. Removal Step ........................................................................................................... 58

6.2. Installation Step........................................................................................................ 58

7. Disassembly/Reassembly of B Pillar Trim ......................................................................... 58

7.1. Removal Step ........................................................................................................... 58

7.2. Installation Step........................................................................................................ 59

8. Disassembly/Reassembly of C Pillar Trim ......................................................................... 59

8.1. Removal Step ........................................................................................................... 59

8.2. Installation Step........................................................................................................ 59

9. Disassembly/Reassembly of Ceiling................................................................................... 59

9.1. Removal Step ........................................................................................................... 59

9.2. Installation Step........................................................................................................ 60

Chapter 7  Disassembly/Reassembly of Instrument Panel............................................................ 61

I. Removal of Instrument Panel Accessories .......................................................................... 61

1. Preparation .................................................................................................................. 61

2. Disassembly/Reassembly  of Central Console Panel,  Audio  Unit, Emergency Switch,

A/C Control Switch, Ashtray .......................................................................................... 61

2.1. Removal Step ................................................................................................... 61

2.2. Installation Step................................................................................................ 62

3. Disassembly/Reassembly of Front Ashtray ................................................................ 62

3.1. Removal Step ................................................................................................... 62

3.2. Installation Step................................................................................................ 63

4. Disassembly/Reassembly of Glove Case .................................................................... 63

4.1. Removal Step ................................................................................................... 63

4.2. Installation Step................................................................................................ 63

5. combination    instrument Disassembly/Reassembly of.............................................. 63

5.1. Removal Step ................................................................................................... 63

5.2. Installation Step................................................................................................ 64

6.  Disassembly/Reassembly  of  Combination  Switch,  Wiper  Switch,  Ignition  Switch,

Heliax Cable ................................................................................................................... 64

II.    Removal of Instrument Panel .......................................................................................... 65

1.    Disassembly/Reassembly of Instrument Panel ........................................................ 65

5

1.1. Removal Step ................................................................................................... 65

1.2. Installation Step................................................................................................ 67

2.    Removal of Instrument Panel    cross beam............................................................. 68

2.1. Removal Step ................................................................................................... 68

2.2. Installation Step................................................................................................ 70

Chapter 8  Air Conditioning (A/C) System .................................................................................. 71

I. System Composition............................................................................................................ 71

II. Removal of Evaporator Assy.............................................................................................. 71

1. Preparation .................................................................................................................. 71

2. Disassembly/Reassembly Step.................................................................................... 71

3. Installation of Evaporator Assy................................................................................... 73

4. Disassembly/Reassembly of Evaporator Interior ........................................................ 73

4.1. Removal Step ................................................................................................... 73

4.2. Installation Step................................................................................................ 78

III. Troubleshooting ................................................................................................................ 78

Chapter 9    Body Dimension.......................................................................................................... 80

I. Chassis Control Point .......................................................................................................... 80

II. Body Assembly Dimension ................................................................................................ 83

1. Front View .................................................................................................................. 83

2. Rear View.................................................................................................................... 86

3. Left View .................................................................................................................... 90

4. Top View ................................................................................................................... 104

III. Dimension of Engine Compartment ............................................................................... 110

Windscreen Dimension ......................................................................................................... 111

V. Dimension of Opening of Each Part................................................................................. 112

Chapter 10    Wire Harness ........................................................................................................... 113

Section 1  Battery Negative Electrode Harness .................................................................. 113

I. Schematic Diagram of Harness ................................................................................. 113

II. Main Connectors Description................................................................................... 113

III. Disassembly/Reassembly of Battery Harness ......................................................... 113

(I). Preparation ...................................................................................................... 113

(II). Precautions..................................................................................................... 113

(III). Removal Procedure ...................................................................................... 113

Section 2    Engine Compartment Harness ......................................................................... 115

I. Schematic Diagram of Harness ................................................................................. 115

II. Main Connectors Description................................................................................... 116

III.    Disassembly/Reassembly of Engine Compartment Harness................................ 117

(I). Preparation ...................................................................................................... 117

(II). Precautions: ................................................................................................... 117

(III). Removal Procedure ...................................................................................... 117

Section 3    Electronic Injector Harness................................................................................ 125

I. Schematic Diagram of Harness ................................................................................. 125

II. Main Connectors Description................................................................................... 126

III. Disassembly/Reassembly of Engine Harness ......................................................... 127

6

(I). Preparation ...................................................................................................... 127

(II). Precautions..................................................................................................... 127

(III). Removal Procedure ...................................................................................... 127

Section 4    Interior Harness................................................................................................ 133

I. Schematic Diagram of Harness ................................................................................. 133

II. Main Connectors Description................................................................................... 134

III. Disassembly/Reassembly of Interior Floor Harness ............................................... 135

(I). Preparation ...................................................................................................... 135

(II). Precautions..................................................................................................... 135

(III). Removal Procedure ...................................................................................... 135

Section 5    Instrument Harness Assy.................................................................................. 142

I. Schematic Diagram of Harness ................................................................................. 142

II. Definition of Main Connectors................................................................................. 143

III.    Disassembly/Reassembly of Instrument Harness ................................................ 150

(I). Preparation ...................................................................................................... 150

(II). Precautions..................................................................................................... 150

(III). Removal Procedure ...................................................................................... 150

Section 6  Evaporator Harness............................................................................................ 152

I. Schematic Diagram of Harness ................................................................................. 152

II. Definition of Main Connectors................................................................................. 152

III. Disassembly/Reassembly of Evaporator Harness ................................................... 153

(I). Preparation ...................................................................................................... 153

(II). Precautions..................................................................................................... 153

(III). Removal Procedure ...................................................................................... 153

Section 7  Front Left Door Harness .................................................................................... 155

I. Schematic Diagram of Harness ................................................................................. 155

II. Main Connectors Description................................................................................... 156

III. Disassembly/Reassembly of Front Left Door Inner Harness.................................. 157

(I). Preparation ...................................................................................................... 157

(二) , Precautions .................................................................................................. 157

(III). Removal Procedure ...................................................................................... 157

Section 8    Front Right Door Harness .................................................................................. 159

I. Schematic Diagram of Harness ................................................................................. 159

II. Main Connectors Description................................................................................... 160

III. Disassembly/Reassembly of Front Right Door Inner Harness................................ 160

1. Removal Step .................................................................................................... 160

2. Installation Step................................................................................................. 160

Section 9  Rear Door Harness............................................................................................. 161

I. Schematic Diagram of Harness ................................................................................. 161

II. Main Connectors Description................................................................................... 162

III. Disassembly/Reassembly of Rear Left Door Inner Harness ................................... 163

(I). Preparation ...................................................................................................... 163

(II). Precautions..................................................................................................... 163

(III). Removal Procedure ...................................................................................... 163

7

IV. Disassembly/Reassembly of Rear Right Door Inner Harness ................................. 164

Section 10  Back Door Harness .......................................................................................... 165

I. Schematic Diagram of Harness ................................................................................. 165

II. Main Connectors Description................................................................................... 166

III. Disassembly/Reassembly of Back Door Inner Harness .......................................... 167

(I). Preparation ...................................................................................................... 167

(II). Precautions..................................................................................................... 167

(III). Removal Procedure ...................................................................................... 167

Section 11  Defroster Harness............................................................................................. 170

I. Schematic Diagram of Defroster Positive Harness.................................................... 170

II. Schematic Diagram of Defroster Negative Harness................................................. 170

III. Main Connectors Description ................................................................................. 170

IV. Disassembly/Reassembly of Rear Defroster Harness ............................................. 171

(I). Preparation ...................................................................................................... 171

(II). Precautions..................................................................................................... 171

(III). Removal Procedure ...................................................................................... 171

























































8

Chapter 1 Engine Hood and Luggage Compartment



I. Removal of Engine Hood

1. Preparation

Tool: flat head screwdriver, pliers, wrench

2. Precautions

2.1.  During  the  removal,  pay  more  attention  to

the application of appropriate strength.

No rude operation.

2.2.  During  the  removal/reassembly  of  trim,

especially  pay  more  attention  to  the  protection

of surface ornaments so that any ornament may

not be damaged.

3.  Disassembly/Reassembly  of  engine
hood accessories

3.1. Removal Step

3.1.1. Remove the clip from  the heat insulation

washers  (19  pcs  in  total)  with  a  flat  head

screwdriver, and detach the heat shield from the

engine compartment.

3.1.2. Pull off the washing liquid hose.









3.1.3. Detach two water spray nozzle clips from

the  bottom  of  engine  hood,  push  the  nozzle

from  the bottom  of  engine  hood, and take  out

the nozzle from the outside.

3.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.























9



4.  Disassembly  and  adjustment  of  the
engine hood assy.

Preparation of tool(s): 13# wrench

4.1.  Take  off  four  adjusting  bolts  from  engine

hood. And remove the engine hood.

At  the  same  time,  unscrew  four  adjusting  bolts

to  adjust  the  front/rear  position  and  right/left

position of the engine hood.

4.2. Installation of engine hood assy.:

The  installing  steps  are  reverse  to  those  for

removal.

Installation torque is 30±1Nm

5.  Disassembly  and  assembly  of  air
intake grille assy.

Preparation of tool(s): cross screwdriver, socket

wrench

5.1. Removal Step

5.1.1. Open the engine hood by hand.











5.1.2. Use a cross screwdriver to remove the fix

screw from the intake grille.













5.1.3.  Utilize  a  socket  wrench  to  remove  the

fixing bolts from the intake grille.











5.1.4. Detach the intake grille.

5.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

Installation torque is 5±1Nm





10



6.  Adjustment  and  assembly  of  the
engine hood lock

Preparation of tool(s): 10# wrench

6.1. Removal Step

6.1.1.  Unscrew  three  centering  bolts  from  the

engine  hood, and then remove  the  engine  hood

lock.

Also  unscrew  these  three  bolts  to  adjust  the

position of engine hood lock.

Torque: 9±1 Nm

6.1.2.  Remove  the  lock  cable  of  front  engine

hood from engine hood lock assy.











6.2. Installation of engine hood lock

The  installing  steps  are  reverse  to  those  for

removal.

Installation torque is 9±1Nm



7. Removal of hood lock control cable

Preparation  of  tool(s):  8#  wrench,  10#  wrench,

flat head screwdriver

7.1. Removal Step

7.1.1. Open  the engine hood inside the  driver’s

cab,  and  remove  two  fixing  bolts  from  the

handle.

Installation torque is 9±1Nm















7.1.2.  Remove  the  front  hood  cable  from  the

hood.



























11



7.1.3.  Remove  the  hood  lock  and  detach  the

engine  hood  lock  control  cable  from  the  hood

lock assy..













7.1.4. Remove three clips used to fix the control

cable by hand or with a flat head screwdriver.











































7.1.5.  Draw  out  the  control  cable  from  the

engine compartment.





















12

7.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

CAUTION:  In  case  of  installation,  the  groove

on  control  cable  shall  be  inserted  into  the  pull

groove; the control cable penerates into driver’s

cab  through  the  engine  compartment,  and  shall

passes through a small hole and then enters into

the cab, as shown in the figure.

II.  Disassembly/Reassembly  of

rear boot lid

1. Preparation

Tools:  Flat  head  and  cross  screwdriver,  socket

wrench, open-end wrench

Materials: clip

2.  Removal  of  Trunk  Lid  Ornament
Plate

2.1. Removal Step

2.1.1.  Remove  the  screws  from  the  fixed

luggage  boot  internal  guard  plate  with  a  cross

screwdriver.







2.1.2.  Remove  the  disposable  clips  from  the

fixed  luggage  boot  internal  guard  plate  with  a

flat  head  screwdriver,  and  then  remove  the

luggage boot internal guard plate.







2.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

3. Installation of luggage boot lock

3.1. Removal Step

Preparation of tool(s): 10# wrench

3.1.1.  Detach  the  connectors  of  the  luggage

boot lock body motor.









Small hole

13



3.1.2.  Detach  two  locating  bolts  from  the

luggage boot lock (the installation torque is 9±1

Nm)











3.1.3. Remove the luggage boot lock core.













3.1.4.  Remove  two  fixing  bolts  from  the  trunk

(i.e.  luggage  boot)  lock  body  with  a  socket

wrench.







3.1.5. Take off the trunk lock body.

3.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.

Precautions  on  installation  of  luggage  boot

lock:  check  whether  the  lock  column  is

deformed,  whether  the  riveted  connections  are

in  its  proper  positions,  and  whether  the  lock

tongue can open or close flexibly, smoothly.

4. Removal of license plate lamp

Preparation  of  tool(s):  cross  screwdriver,

open-end wrench.

4.1. Removal Step

4.1.1. Remove the trunk internal ornament plate

(see Removal of trunk lid ornament plate)

4.1.2. Remove two fixing bolts from the license

plate lamp with an open-end wrench.



14



4.1.3.  Disconnet  the  connecting  plugs  from  the

right  and  left  license  plate  lamps  and  then  take

off the license plate lamp assy.











4.1.4.  Remove  two  fix  screws  from  the  license

plate lamp with a cross screwdriver.















4.1.5. Take off the license plate lamp





























4.1.6.  Take  off  the  bulb  from  the  license  plate

lamp.







4.2. Installation Step

The  installing  steps  are  reverse  to  those  for

removal.







15

Chapter 2 Disassembly/Reassembly of Interior Decorations



I.

Disassembly/Reassembly

of

Seat Belt

1. Preparation

Tools: flat head screwdriver, wrench, sleeve.

Parts: disposable clips.

2. Precautions

Keep the seat belt clean, avoid the oil stain, and

check whether the seat belt is damaged.



3.  Removal  Step  (Driver’s  seat  belt  is
taken as an example)

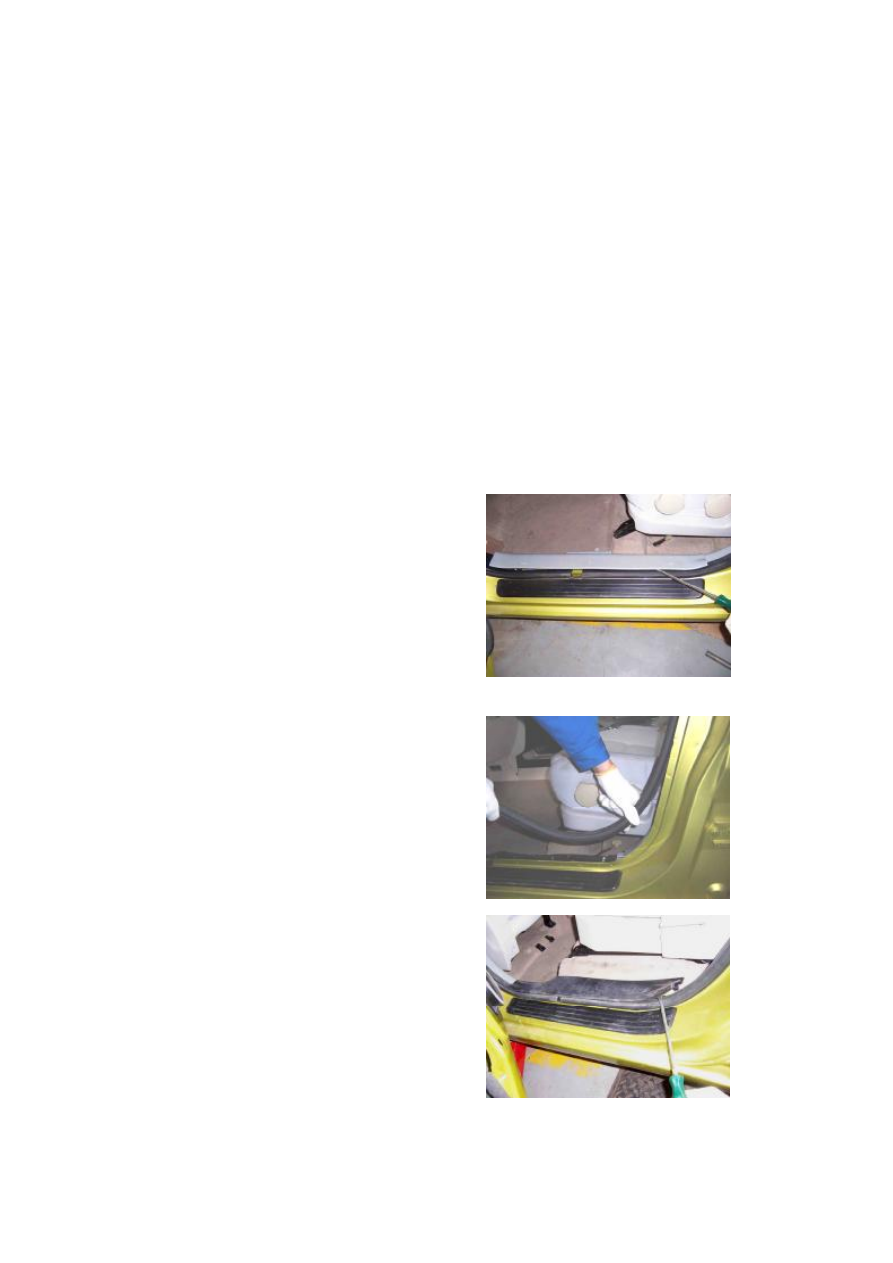

Prize  the  front  threshold  pressing  plate

carefully with a flat head screwdriver.















3.2.  Remove  the  weatherproof  rubber  strip  of

the front door opening.











3.3. Remove the rear scuff plate.







































16



3.4.  Remove  the  weatherproof  rubber  strip  of

the rear door opening.













3.5.  Remove  the  seat  belt  lower  ornament

cover.











3.6. Unscrew the fixing  nuts with a 17# sleeve,

and detach the B pillar lower trim.

Installation torque is 50±5Nm











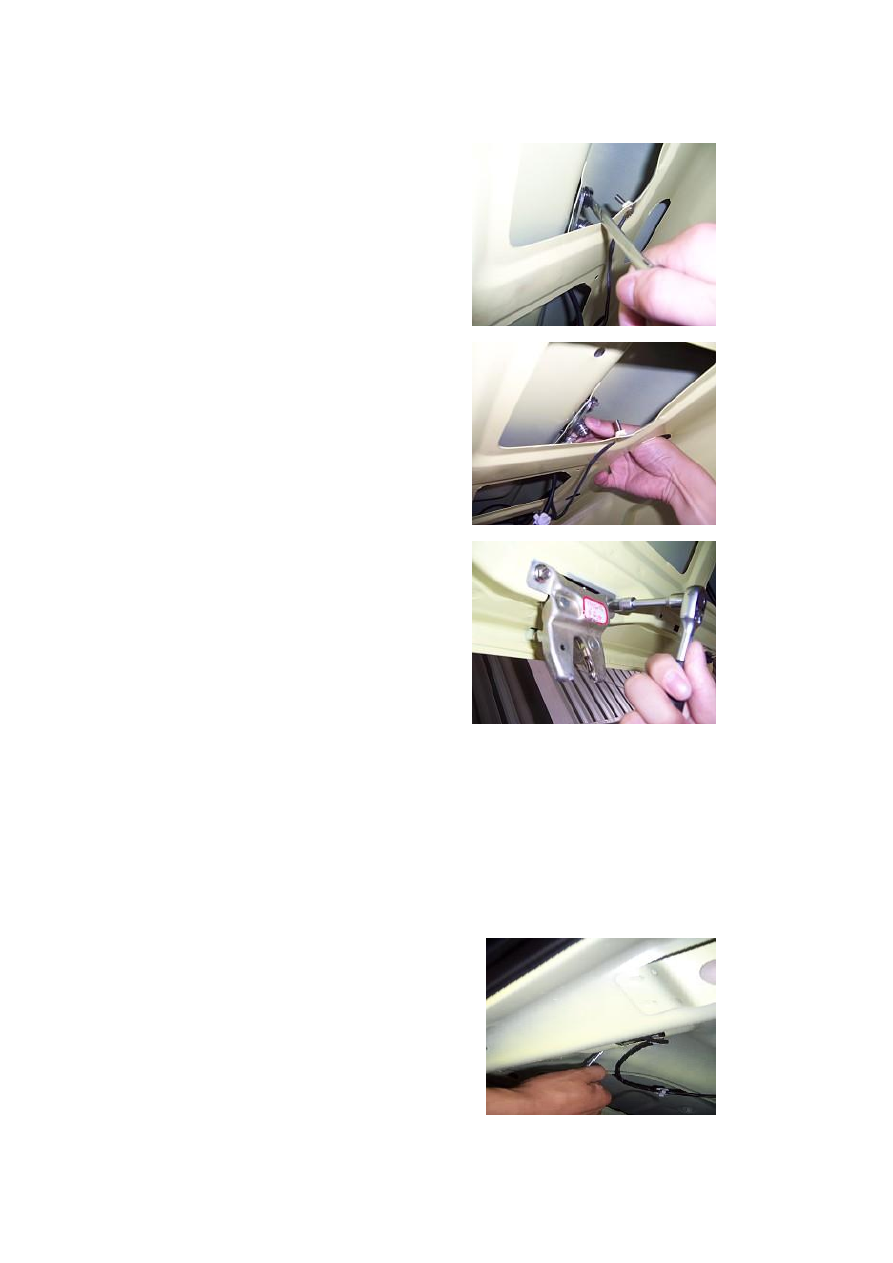

3.7.  Unclench  the  ornament  cover  on  the  seat

belt regulator with a flat head screwdriver.

CAUTION:  Pay  attention  to  the  breakage  of

clip inside the regulator.















3.8.  Loosen  the  fixing  nuts  with  a  17#  sleeve,

and then take off the seat belt.

Installation torque is 50±5Nm
