Передняя подвеска автомобилей BMW, рассматриваемых в данном руководстве, состоит из поперечной балки, амортизационных стоек и нижних рычагов с растяжками, а также стабилизатора поперечной устойчивости.

Амортизационные стойки состоят из винтовых пружин и встроенных амортизаторов. Сверху стойки опираются на упорные подшипники, а снизу закреп-лены болтами на поворотных кулаках.

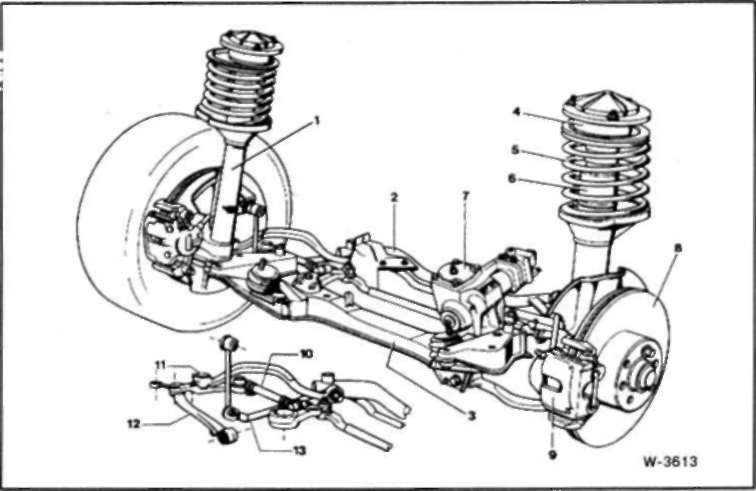

1 - амортизационная стойка

2 - поперечная балка

3 - поперечина передней подвески

4 - упорный подшипник

5 - винтовая пружина

6 - амортизатор

7 - рулевой механизм в - тормозной диск

9 - суппорт тормозного механизма

10 - рулевая тяга

11 - растяжка

12 - нижний рычаг

13 - стабилизатор поперечной устойчивости
