БМВ 5 (Е34). Отопление и вентиляция

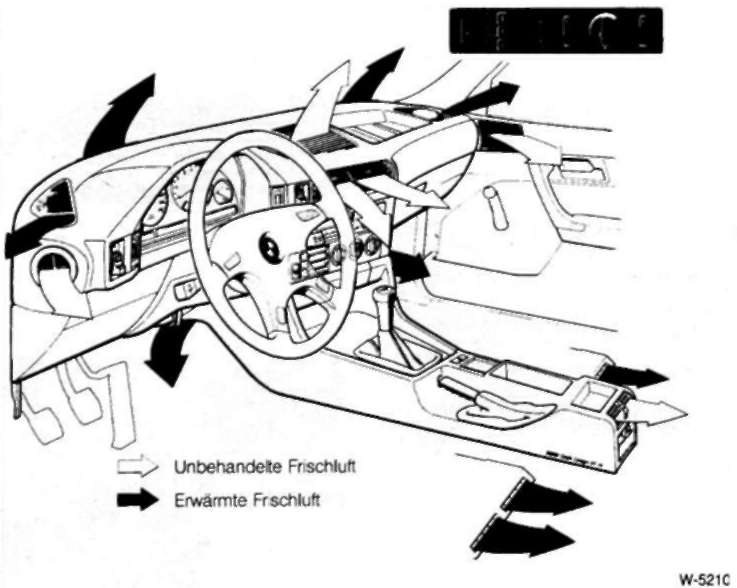

Наружный воздух поступает в салон через воздухозаборник перед ветровым стеклом. Необходимый напор воздуха создается при движении автомобиля и/или с помощью вентилятора. Поступающий воздух проходит через корпус отопителя и затем через систему заслонок с тросовым управлением распределяется по воздушным соплам. Когда отопитель включен, воздух протекает через радиатор отопителя. Радиатор, расположенный в корпусе отопителя, нагревается протекающей через него жидкостью из системы охлаждения двигателя. Регулирование температуры воздуха осуществляется изменением потока жидкости через радиатор с помощью двух электромагнитных клапанов на входе радиатора.

Требуемая температура воздуха в правой и левой частях салона может устанавливаться с помощью двух поворотных регуляторов В зависимости от положения регуляторов и температуры наружного воздуха электронный блок управления изменяет время открытого состояния клапанов радиатора отопителя. Датчик температуры воздуха установлен в корпусе отопителя. Электронное управление позволяет поддерживать заданную температуру в салоне независимо от скорости движения и температуры наружного воздуха.

Для увеличения мощности отопителя используется четы-рехскоростной вентилятор. Изменение скорости вращения вентилятора осуществляется включением в цепь электродвигателя дополнительных резисторов. При выходе из строя одного из резисторов соответствующая скорость не включается.

Внимание: система кондиционирования здесь не рассматривается. Обслуживание и ре-монт системы кондиционирования (кроме натяжения приводного ремня компрессора) должны выполняться на станции техобслуживания или в специализированной мастерской.
