Снятие и установка замка крышки багажника/ цилиндра замка
|

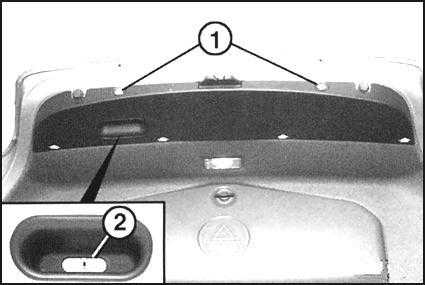

1. Откройте крышку багажника и снимите
нижнюю облицовку. Для этого выньте заклепки (1). Выньте козырек
(2) из проема ручки и выверните находящийся под ним винт. Снимите
облицовку. Стрелки на иллюстрации показывают положение зажимов.
Поврежденные зажимы замените. |
 |
2. Разрежьте хомут кабеля и расстыкуйте
штекерное соединение. |

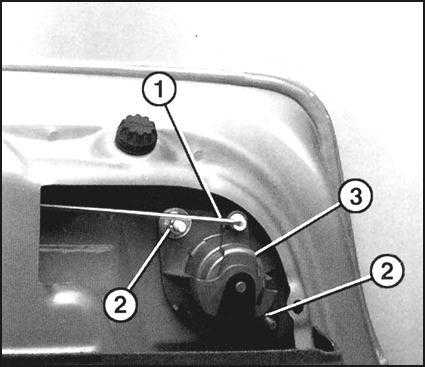

3. Выньте штангу (1).
4. Выверните гайки (2) и снимите цилиндр замка (3).
5. Отсоедините верхнюю часть замка крышки багажника. |
 |
|
|
1. Вставьте верхнюю часть замка крышки багажника
на место и закрепите ее винтами. Если цилиндр замка заменяется,
переставьте микровыключатель со стороны замка на новый. Для этого
снимите пружинную скобу, выньте держатель и снимите микровыключатель.
2. Соедините с замком приводную штангу.
3. Соедините электрические провода и зафиксируйте кабель новым хомутом.
4. Поставьте на крышку багажника новую облицовку и закрепите ее.
Вставьте заклепки и разведите их. Закрепите козырек. |
|
