Снятие и установка блока управления отопителем или кондиционером
|

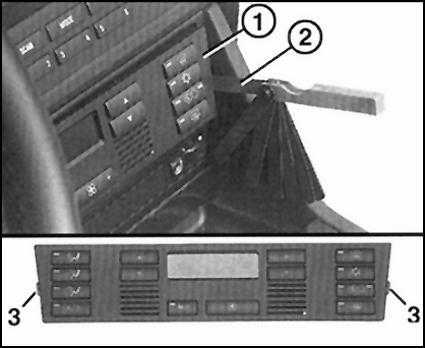

1. Расфиксируйте блок управления (1).
Для этого слева и справа в местах, показанных на сопроводительной
иллюстрации, вставьте два щупа (2) и вдавите таким образом пружинные
зажимы (3).
в местах, показанных на иллюстрации, с применением некоторой
силы. Если блок управления таким образом не снимается, снимите
центральную консоль и затем сместите блок сзади.
|
 |
2. Выньте блок управления. |

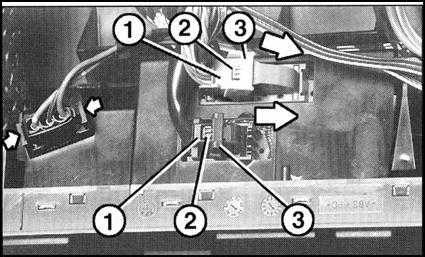

3. Расфиксируйте и снимите многопозиционное штекерное
соединение (1). Для этого нажмите на стопор (2) вниз и наклоните
стопорный хомут (3) в сторону. Обратитесь к сопроводительной иллюстрации.
Таким образом выключатель снимается вверх. |
 |
4. Расфиксируйте другие штекерные соединения. |
|
|
| 1. Состыкуйте и зафиксируйте штекерное
соединения. |

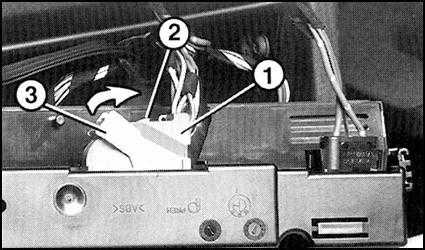

2. Установите на место многопозиционное
штекерное соединение (1). Соедините его с помощью стопорного рычага
(3). Зафиксируйте стопорный рычаг (3). Проверьте надежность соединения.
Обратитесь к сопроводительной иллюстрации. |
 |
3. Установите блок управления, вдавив
и зафиксировав его. |
|
