11. Ходовая часть

11.1. Подвески

11.1.1. Введение

ОБЩИЕ СВЕДЕНИЯ

---

Предупреждение

ремонт деталей подвески сваркой или рихтовкой. Погнутые или вышедшие из строя детали подлежат замене. Номер по каталогу новой детали должен соответствовать номеру заменяемой.

---

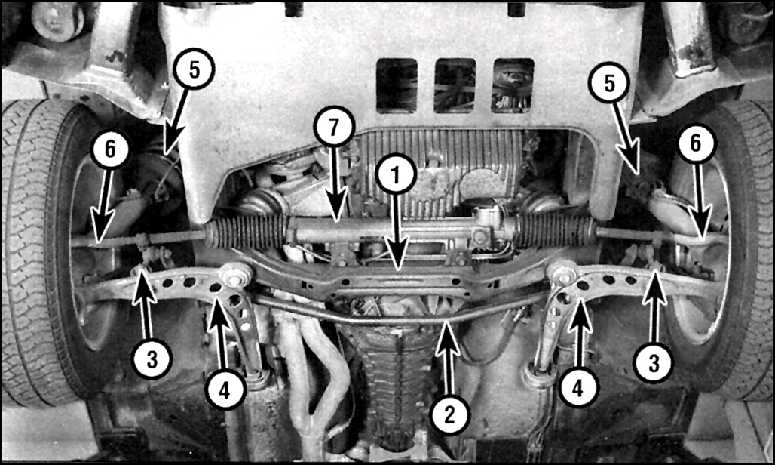

Передняя подвеска и рулевое управление (вид со стороны днища)



1. Поперечина 2. Стабилизатор поперечной устойчивости 3. Стойка стабилизатора поперечной устойчивости

4. Рычаг подвески 5. Стойка 6. Наконечник рулевой тяги 7. Рулевой механизм

Передняя подвеска независимая типа Мак-Ферсон. Стойки подвески крепятся в верхней части к усиленным участкам колесных ниш и к рычагам подвески в нижней части. Стабилизатор поперечной устойчивости крепится к поперечине подвески и к рычагам подвески через стойки.

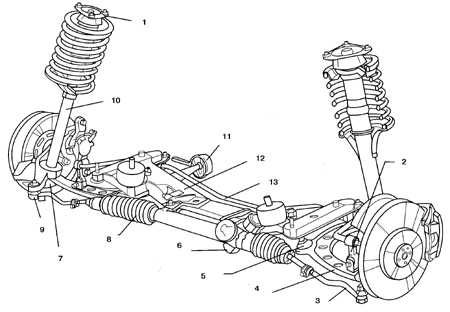

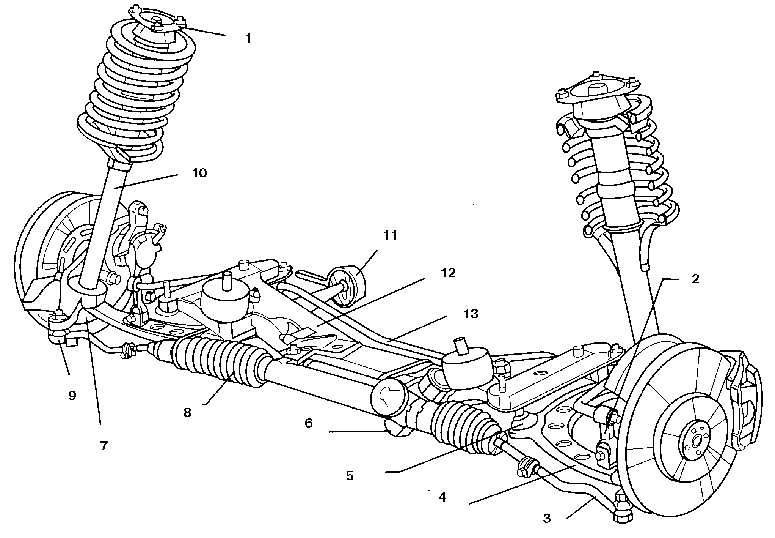

Общий вид передней подвески



1. Верхнее крепление стойки подвески 2. Стойка стабилизатора поперечной устойчивости 3. Рулевая тяга 4. Рычаг подвески

5, 7. Шаровая опра рычага подвески 6. Рулевой механизм 8. Чехол 9. Наконечник рулевой тяги 10. Стойка подвески

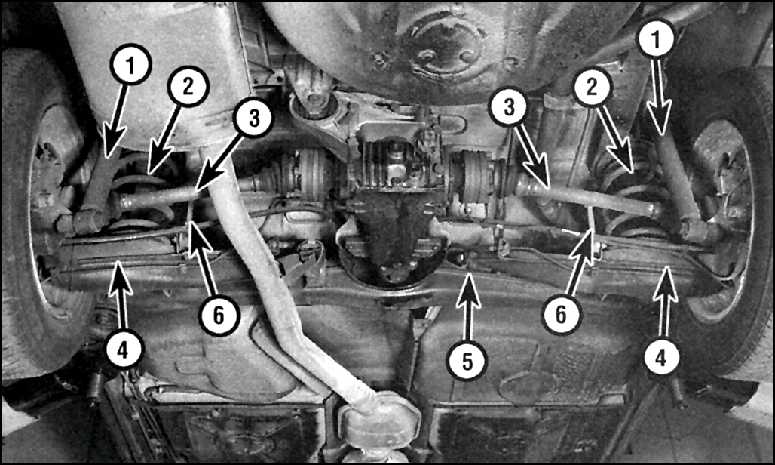

Задняя подвеска



1. Амортизатор 2. Пружина 3. Полуось

4. Рычаг  5. Держатель редуктора задней оси 6. Стабилизатор поперечной устойчивости

Задняя подвеска рычажная, с пружинами и амортизаторами. Амортизатор в верхней части крепится к кузову, а в нижней части – к рычагу подвески. Стабилизатор поперечной устойчивости крепится к рычагам подвески через стойки и хомутами к кузову.

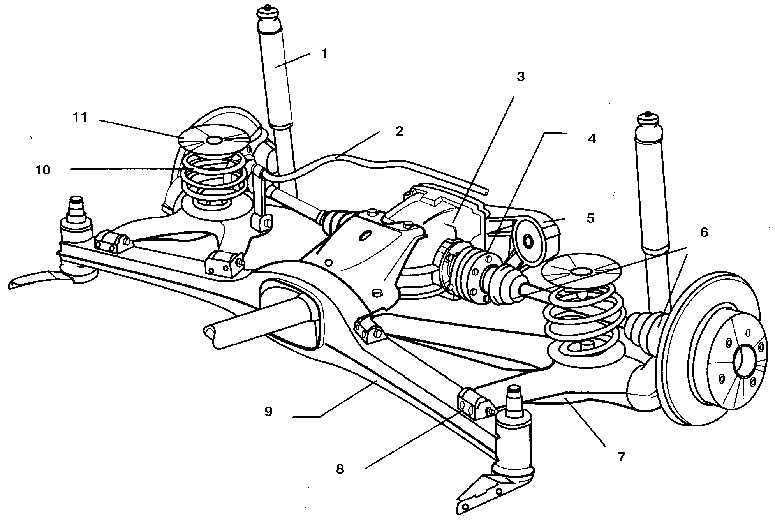

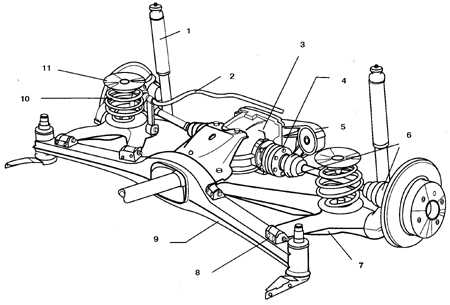

Общий вид задней подвески



1. Амортизатор 2. Стабилизатор поперечной устойчивости 3. Редуктор (главная передача и дифференциал) 4. Внутренний ШРУС  5. Задняя опора редуктора

6. Чехлы ШРУСов 7. Рычаг подвески 8. Крепление рычага подвески 9. Поперечина задней оси 10. Пружина

11.1.2. Технические данные

ОБЩИЕ СВЕДЕНИЯ

Шины



316	175/ 70х14
316i	175/ 70х14 195/ 65х14
318i	175/ 70х14
320i	195/ 65х14
325i	195/ 65х14 200/ 60х356 205/ 55х15

Моменты затяжки (Н.м.)



Передняя подвеска
Гайка штока стойки подвески:
– шток с наружной 6-гранной головкой	65
– шток с внутренней 6-гранной головкой	44
Резьбовая муфта стойки	130
Гайки верхнего крепления стойки	22
Передний рычаг подвески:
– Гайка шаровой опоры рычага на поворотном кулаке	64
– Гайка шаровой опоры рычага на подрамнике	83
– Болты кронштейна втулки	41
– Гайка подшипника ступицы переднего колеса	290
Стабилизатор поперечной устойчивости:
– Болт крепления стойки стабилизатора	41
– Болты крепления стойки к кронштейну	22
– Болт крепления кронштейна стойки к рычагу подвески	41
Задняя подвеска
Амортизатор:
– верхнее крепление к кронштейну кузова	12 – 15
– нижнее крепление к цапфе колеса	71 – 85
Рычаги задней подвески:
– крепление к цапфе колеса	71 – 85
– крепление к стабилизатору поперечной устойчивости	22 – 23
Крепление рычага подвески к стойке кронштейна редуктора задней оси (с 1983 г.)	126
Рулевое управление
Гайка рулевого колеса	79
Стяжной болт хомута рулевой тяги	14
Болты крепления рулевого механизма к поперечине подвески	41
Гайка крепления рулевой тяги	37
Стяжной болт хомута рулевой тяги	14
Гайка шарового пальца	37
