Dodge 1500 (Gas) (2006 year). Instruction - part 13

Front Instrument Panel Cupholders (Bucket
Seats) — Automatic Transmission
If your new Ram truck is equipped with bucket seats
there are three cup holders located on the front of the
center console.

Front Instrument Panel Cupholders — Instruction
Transmission

Cup Holders Bucket Seat

Cup Holders Instruction Transmission

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

197

3

Rear Cupholder — Quad Cab — If Equipped
Quad Cab vehicles may be equipped with a rear cup-
holder that consists of two cupwells for rear passenger
convenience.

Rear Cupholder — Mega Cab
Mega Cab vehicles are equipped with rear cupholders
located in the center armrest.

Mega Cab Rear Armrest Cup Holder

198

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

STORAGE

Center Storage Compartment (40–20–40 Seat) —
If Equipped

The center portion of the seat folds down to provide an
armrest with unique storage compartments under the lid.
Push the button on the front of the armrest to raise the
cover. Inside there is a power outlet (if equipped),

removable coin holder (if equipped), and two dividers to
configure the storage area into compartments. For ex-
ample, compartments can be configured to hold a lap-top
computer, a cellular telephone, CD’s and miscellaneous
items. The top of the cover provides a generous firm
surface to serve as a desktop for your “mobile office.”

WARNING!

• This armrest is not a seat. Anyone seated on the

armrest could be seriously injured during vehicle
operation, or an accident. Only use the center
seating position when the armrest is fully upright.

• In an accident, the latch may open if the total

weight of the items stored exceeds about 10 lbs
(4.5 kg). These items could be thrown about
endangering occupants of the vehicle. Items
stored should not exceed a total of 10 lbs (4.5 kg).

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

199

3

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not
in use (i.e. cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e. coolers,

vacuum cleaners, lights, etc.), will degrade the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

Center Storage Compartment (Bucket Seats)— If
Equipped

Push the upper button on the front of the armrest to raise
the upper cover. Inside is a power outlet (if equipped), a
cut out for a cell phone charger cord, removable coin
holder (if equipped), and a divider to configure the

Center Storage Compartment

200

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

storage area into separate compartments. Lift the lower
handle on the front of the armrest, and raise the armrest
for access to the lower storage bin. On Quad Cab and
Mega Cab models the rear of the floor console offers a
power outlet, a tip out bin and a rear air duct (Mega Cab
Only).

WARNING!

• This armrest is not a seat. Anyone seated on the

armrest could be seriously injured during vehicle
operation, or an accident. Only use the center
seating position when the armrest is fully upright.

• In an accident, the latch may open if the total

weight of the items stored exceeds about 10 lbs
(4.5 kg). These items could be thrown about
endangering occupants of the vehicle. Items
stored should not exceed a total of 10 lbs (4.5 kg).

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not
in use (i.e. cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e. coolers,

vacuum cleaners, lights, etc.), will degrade the
battery even more quickly. Only use these inter-
mittently and with greater caution.

• After the use of high power draw accessories, or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

201

3

Storage and Seats (Quad Cab Models)
Located in the center of the front 40/20/40 seat cushion
there is a storage compartment.

Standard cab models also have storage behind the seat.

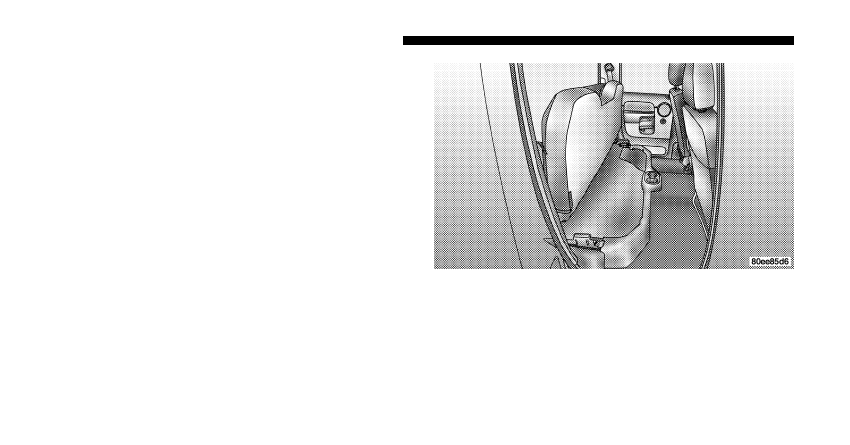

The Quad Cab models provide additional storage under
the rear seat. Lift the seat to access the storage compart-
ment.

Storage and Seats (Mega Cab Models)
The Mega Cab models provide additional storage behind
the rear seat.

Quad Cab Storage

202

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

To gain access to the Mega Cab rear storage, fold the rear
seats to the “kneel position”. (See page 155 for more
information.)

Push down on the front of the storage compartment
handle and lift the storage compartment cover.

The rear storage compartment can be divided into three
separate compartments by using the divider doors inside
the storage compartment.

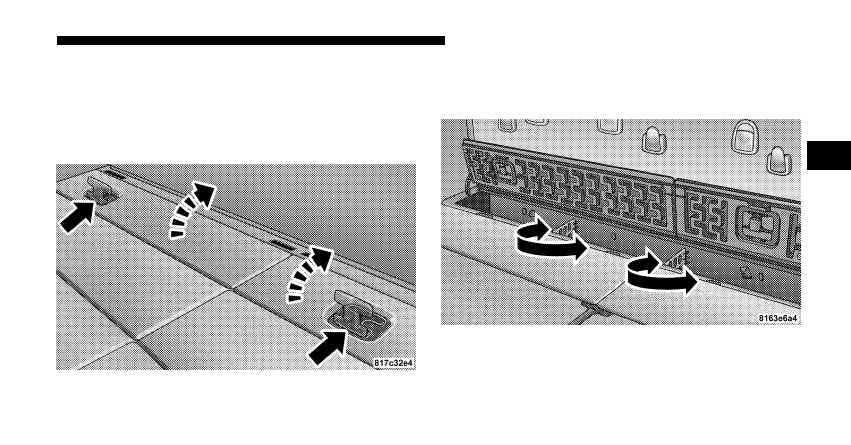

Mega Cab Rear Storage Compartment Handle

Mega Cab Rear Storage Dividers

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

203

3

Plastic Grocery Bag Retainers (Mega Cab
Models)

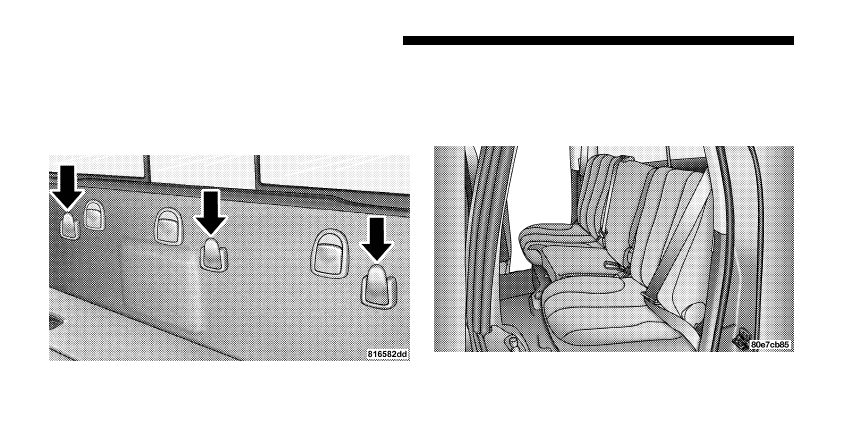

Retainer hooks which will hold plastic grocery bag
handles are built into the back panel of the cab, behind
the rear seat.

FOLD FLAT LOAD FLOOR — IF EQUIPPED

Fold Flat Load Floor — If Equipped
Quad Cab models with a 60/40 rear seat, may be
equipped with a folding load floor.

Mega Cab Grocery Bag Hooks

Quad Cab Rear 60/40 Seat

204

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Do not operate the vehicle with loose items stored on
the load floor. While driving or in an accident you
may experience, abrupt stopping, rapid acceleration,
or sharp turns. Loose objects stored on the load floor
may move around with force and strike occupants,
resulting in serious or fatal injury.

Unfolding the Load Floor

1. Lift the 60/40 seat cushion(s) to the upward position.

Unfolding The Load Floor

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

205

3

2. Grasp the knob on the load floor and lift the knob until
the load floor unfolds into position.

3. Reverse the procedure to store the load floor.

Positioning the Load Floor for Storage Access Under
the Seat

1. Lift the 60/40 seat cushion(s) to the upward position.

2. Unsnap the securing snap located at either side of the
load floor.

3. Lift the load floor up to access storage under the load
floor.

WARNING!

Do not drive with the load floor in the up position.
When stopping fast or in an accident, the load floor
could move to the down position causing serious
injury.

Load Floor In Open Position

206

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

4. Reverse the procedure to put the load floor back in the
secured down position before you operate the vehicle.

PICKUP BOX

The pickup box on your new Ram has many features
designed for utility and convenience.

NOTE:

If you are installing a toolbox to the front of the

pickup box, you must use Mopar

威 toolbox brackets

available from your dealer.

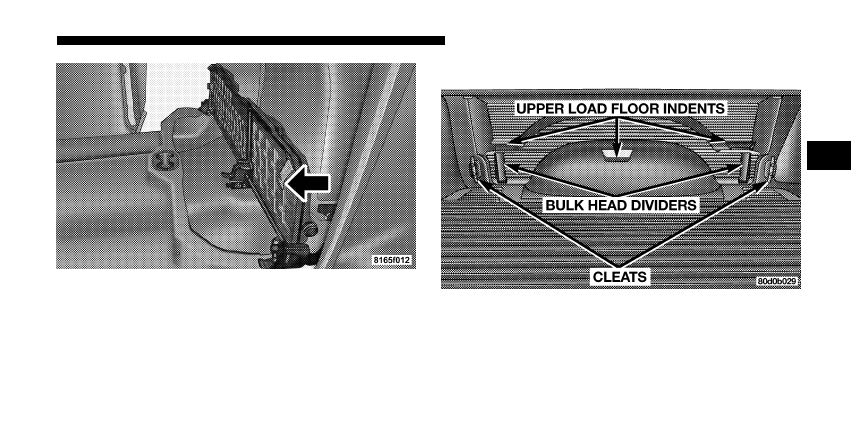

Load Floor Securing Straps

Pickup Box Features

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

207

3

You can carry wide building materials (sheets of ply-
wood, etc.) by building a raised load floor. Place lumber
across the box in the indentations provided above the
wheel housings and in the bulkhead dividers to form the
floor.

WARNING!

The pickup box is intended for load carrying pur-
poses only, not for passengers, who should sit in
seats and use seat belts.

WARNING!

• Care should always be exercised when operating a

vehicle with unrestrained cargo. Vehicle speeds may
need to be reduced. Severe turns or rough roads may
cause shifting or bouncing of the cargo that may
result in vehicle damage. If wide building materials
are to be frequently carried, the installation of a
support is recommended. This will restrain the
cargo and transfer the load to the pickup box floor.

• If you wish to carry more than 600 lbs (272 kg) of

material suspended above the wheelhouse, sup-
ports must be installed to transfer the weight of
the load to the pickup box floor or vehicle damage
may result. The use of proper supports will permit
loading up to the rated payload.

• Unrestrained cargo may be thrown forward in an

accident causing serious or fatal injury.

208

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

There are stampings in the sheet metal on the inner side
bulkheads of the box in front of and behind both wheel
housings. Place wooden boards across the box from side
to side to create separate load compartments in the
pickup box.

There are four tie-down cleats bolted to the lower sides of
the pickup box that can sustain loads up to 1000 lbs (450
kg) total.

SLIDE-IN CAMPERS

Camper Applications
Certain truck models are not recommended for slide-in
campers. To determine if your vehicle is excluded, please
refer to the “Consumer Information Truck-Camper Load-
ing” document available from your dealer. For safety
reasons, follow all instructions in this important docu-
ment.

NOTE:

When a cap or pickup camper is installed on a

vehicle, an alternate CHMSL (Center High Mounted Stop
Light) must be provided.

EASY-OFF TAILGATE
To simplify mounting of a camper unit with an overhang,
the tailgate can be removed quickly. If the truck is a 3500
dual rear wheel model, unplug the tailgate wire harness
from under the rear of the truck and pull the harness out
of the cargo box access hole. Unlatch the tailgate and
remove the support cables by releasing the lock tang
from the pivot, then rotate and pull away from the box.
Once the cables are free, move to the right side of the
tailgate hinge bracket.

Raise the right side of the tailgate until the right side
pivot clears the hanger bracket. Slide the entire tailgate to
the right to free the left side pivot. Remove the tailgate
from the vehicle entirely. Do not carry the tailgate loose in
the truck pickup box.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

209

3

NOTE:

Dual rear wheel pickup models require properly

spaced rear clearance lights. If such a vehicle is operated
without a tailgate, suitable lights must be installed.

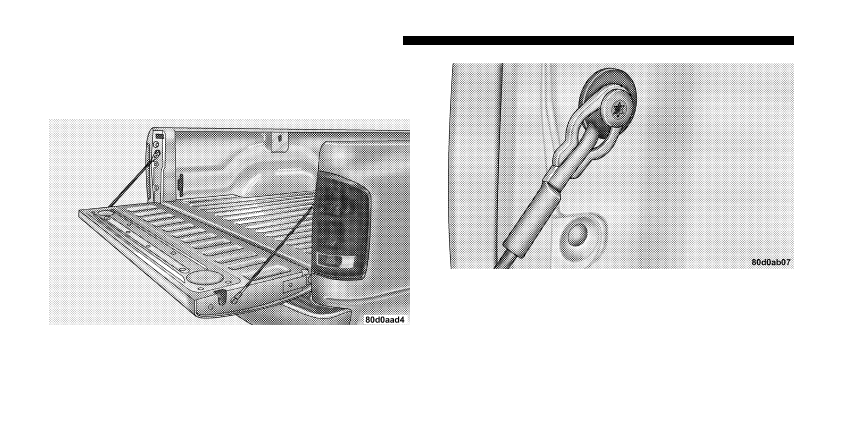

Tailgate Support Cables

Lock Tang And Pivot

210

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

To avoid inhaling carbon monoxide, which is deadly,
the exhaust system on vehicles equipped with “Cap
or Slide-In Campers” should extend beyond the
overhanging camper compartment and be free of
leaks.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

211

3
