Москвич (АЗЛК 2141). Панель приборов

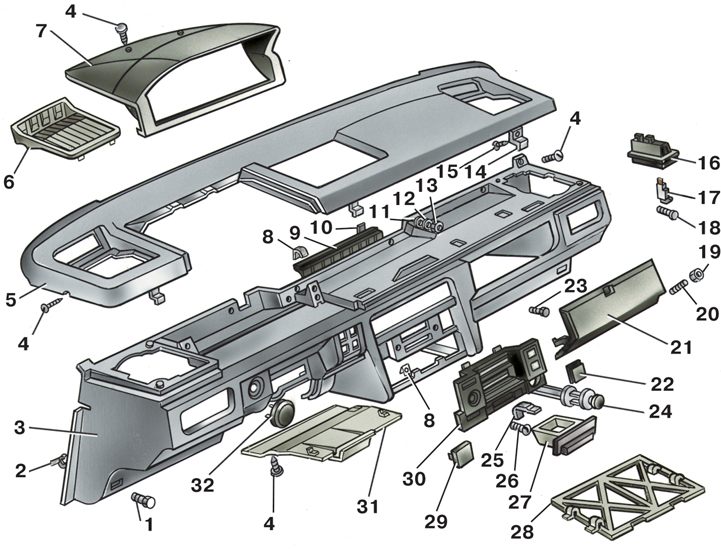

Детали панели приборов

1 – болт;
2 – гайкодержатель;
3 – панель приборов;
4, 15, 18, 26 – винты;
5 – крышка панели;
6 – решетка панели;
7 – козырек панели;
8 – пластинчатая гайка;
9 – средняя заглушка панели;
10 – держатель;
11 – шайба;
12 – пружинная шайба;
13 – гайка;
14 – защелка крышки;
16 – плафон освещения вещевого ящика;

17 – микровыключатель;
19 – волнистая шайба;
20 – ось петли дверцы;
21 – дверца вещевого ящика;
22 – заглушка гнезда под выключатели;
23 – буфер дверцы;
24 – прикуриватель;
25 – фиксатор пепельницы;
27 – передняя пепельница;
28 – заглушка консоли панели приборов;
29 – заглушка отверстия в накладке под часы;
30 – центральная накладка панели;
31 – заглушка люка панели;
32 – боковая заглушка панели

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить провод «масса» от аккумуляторной батареи и трос привода воздушной заслонки от карбюратора.

2. Вывернуть винты 4 бокового крепления крышки 5 панели приборов.

3. Вывести из зацепления защелки 14 крышки панели приборов, для чего потянуть крышку за среднюю и боковые части вверх, и снять крышку.

4. Вывернуть винты крепления комбинации приборов.

5. Отсоединить электрические провода, трубку эконометра, трос спидометра и снять комбинацию приборов.

6. Вывернуть винты 4 и снять заглушку 31 люка панели.

7. Снять кожух рулевой колонки, переключатели и замок зажигания.

8. При наличии гидрокорректора фар отсоединить ручку управления, отвернуть гайку и снять гидрокорректор.

9. Снять ручку переключателя электродвигателя отопителя, ручки управления отопителем и переднюю пепельницу 27.

10. Вывернуть винты крепления центральной накладки 30 и снять ее, отсоединив электрические провода.

11. Отсоединить от воздухораспределителя рукава приточной вентиляции.

12. Вывернуть два винта крепления панели рычагов управления отопителем и вентиляцией салона.

13. Снять заглушку 28 консоли панели приборов.

14. Вывернуть болты 1 нижних точек крепления к кузову, шесть винтов крепления к воздуховоду ветрового стекла и отвернуть две гайки 13 крепления к воздуховоду ветрового стекла и одну к воздухораспределителю.

15. Снять панель 3 приборов.

16. Установку панели приборов производить в обратном порядке.
