Ауди А6. Элементы системы воздушных подушек безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Отсоедините провода питания системы.

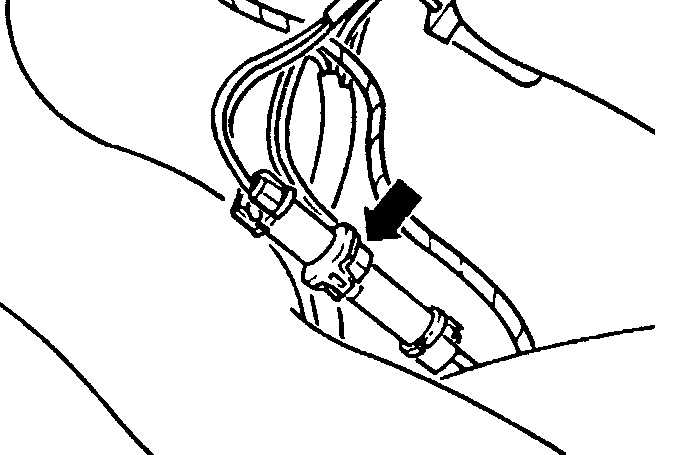

	3. На моделях, выпущенных до июля 1992 года разъем подключения системы воздушных подушек безопасности (указан стрелкой) расположен под центральной консолью.

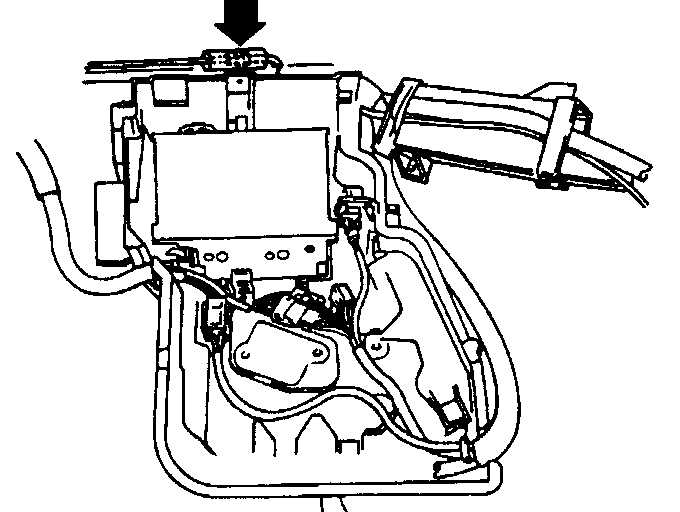

	4. На моделях, выпущенных между июлем 1992 года и июнем 1995 года разъем подключения системы воздушных подушек безопасности (указан стрелкой) расположен за бардачком.

МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

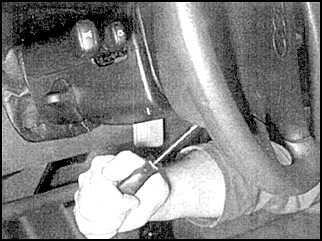

	1. Открутите крепежные винты.

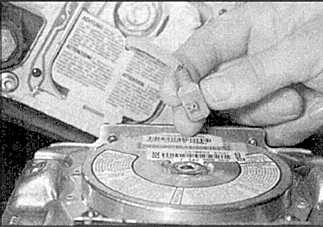

	2. Снимите модуль воздушной подушки безопасности и отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА (МОДЕЛИ, ВЫПУЩЕННЫЕ ДО ИЮЛЯ 1992 ГОДА)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите бардачок.

2. Открутите болты крепежного кронштейна и опустите модуль.

3. Отсоедините разъемы подключения и снимите модуль.

Установка

Установка проводится в обратном порядке снятия.

МОДУЛЬ ВОЗДУШНОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА (МОДЕЛИ, ВЫПУЩЕННЫЕ ПОСЛЕ ИЮЛЯ 1992 ГОДА)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите бардачок.

2. Открутите крепежные гайки и болты и снимите опору.

3. Отсоедините разъем подключения модуля.

4. Открутите крепежный болт и снимите модуль воздушной подушки безопасности.

Установка

Установка проводится в обратном порядке снятия.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.

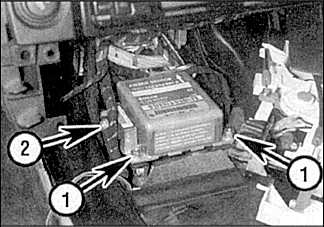

	2. Открутите крепежные (1) гайки, отсоедините разъем подключения (2) и снимите электронный блок управления.

Установка

Установка проводится в обратном порядке снятия.

КОНТАКТНЫЙ МОДУЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевое колесо.

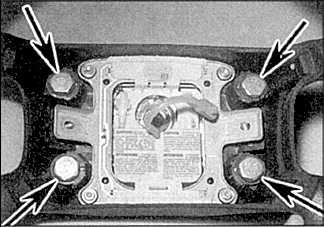

	2. Пометьте положение установки контактного модуля и открутите крепежные винты (стрелки). Снимите модуль.

Установка

Установка проводится в обратном порядке снятия.

АККУМУЛЯТОР И ТРАНСФОРМАТОР СИСТЕМЫ ВОЗДУШНЫХ ПОДУШЕК БЕЗОПАСНОСТИ (МОДЕЛИ ДО 1993 ГОДА ВЫПУСКА)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднее сидение.

2. Отсоедините разъем подключения, открутите крепежные гайки/ болты и снимите модуль.

Установка

Установка проводится в обратном порядке снятия.
