Ауди А6. Панель приборов

Модели с моделум воздушной подушки безопасности

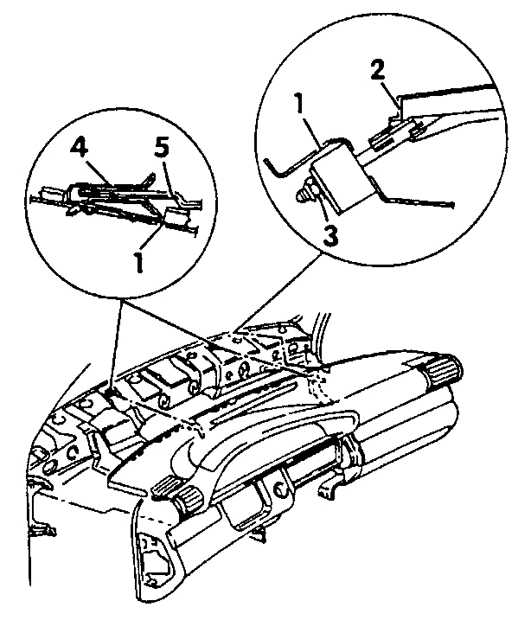

12.28 Панель приборов Ауди A6

1. Кузов

2. Панель приборов

3. Крепежная гайка

4. Крепежный кронштейн

5. Защелка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.
2. Снимите рулевое колесо.
3. Снимите приборный щиток, комбинированный выключатель и полку.

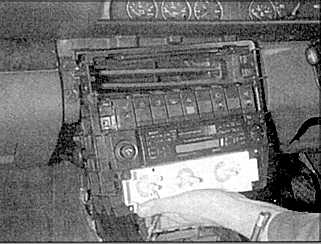

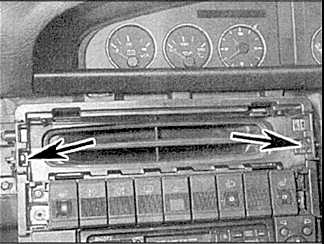

4. Открутите крепежные винты (указаны стрелками) и снимите центральную панель.
5. Снимите панель отделки замка зажигания.

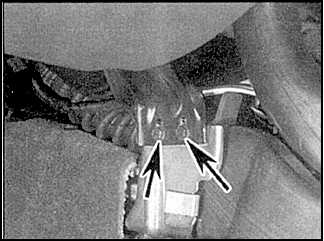

	6. Открутите крепежные винты центрального крепления.

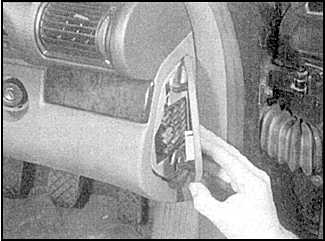

	7. Снимите боковые панели отделки.

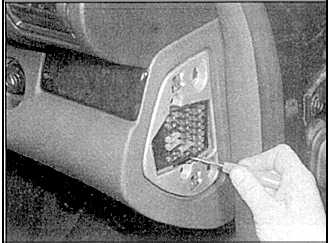

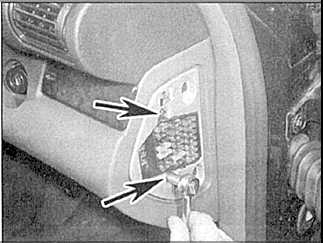

8. Открутите два крепежных болта (указаны стрелками и снимите блок предохранителей.

9. Отсоедините разъем подключения лампочки освещения бардачка и отсоедините разъем подключения реле.
10. На моделях с модулем воздушной подушки безопасности окрутите дополнительную крепежную гайку.

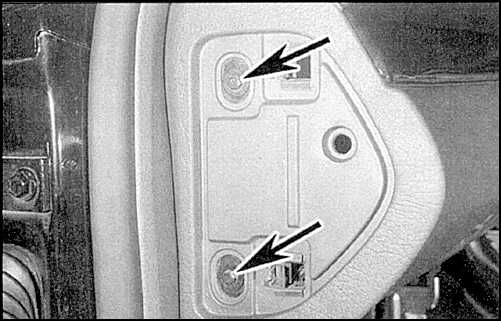

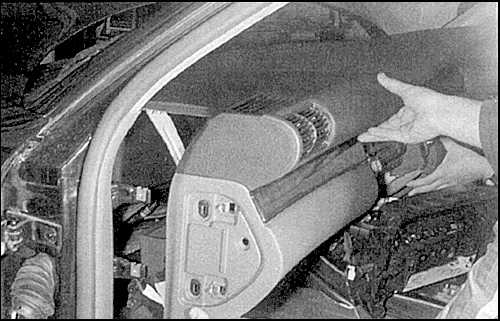

11. Открутите оставшиеся крепежные болты и снимите панель приборов.

Установка

Установка проводится в обратном порядке снятия.
