Ауди А6. Ручка двери и элементы замка

Снятие

ВНУТРЕННЯЯ РУЧКА ОТКРЫТИЯ ДВЕРИ

Смотрите подраздел 12.9.

ВНЕШННЯЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите раму стекла и защитный кожух, если необходимо.
2. Поднимите ручку, снимите крепежный зажим и кожух.

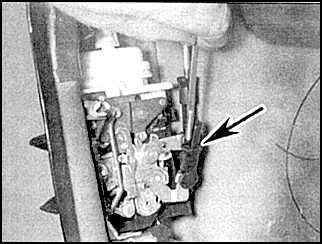

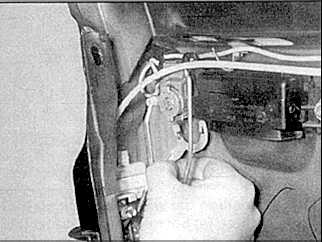

	3. Освободите втулку замка (стрелка) и отсоедините тягу ручки от замка.

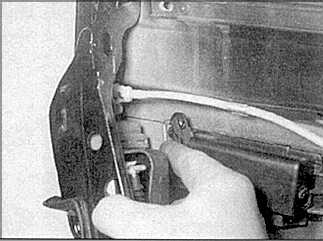

4. Поверните крепежный зажим и снимите его с замка и двери.

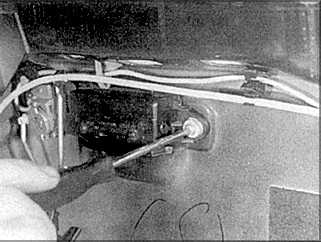

5. Открутите крепежный винт и снимите внешнюю ручку с двери.

БАРАБАН ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внешнюю ручку.
	2. Сдвиньте втулку вниз и отсоедините тягу от замка.
3. Отсоедините разъем подключения от выключателя.
	4. Снимите панель отделки ручки и снимите кожух замка.
	5. Снимите выключатель, если необходимо.

ЗАМОК ПЕРЕДНЕЙ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите раму двери.

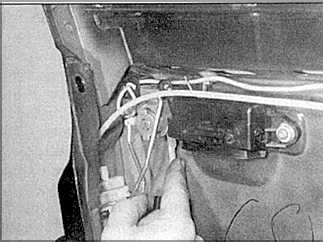

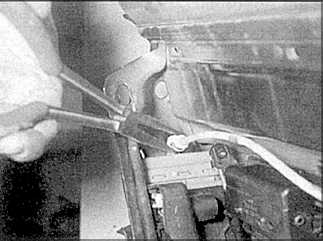

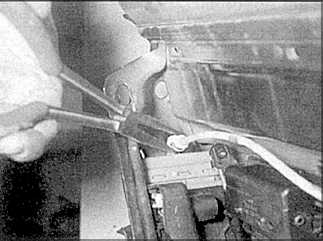

2. Отсоедините тяги от замка.

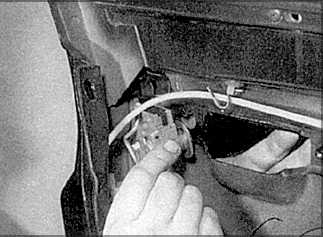

3. Отсоедините разъем подключения привода замка.
	4. На моделях с центральным замком отсоедините вакуумный шланг от привода замка.

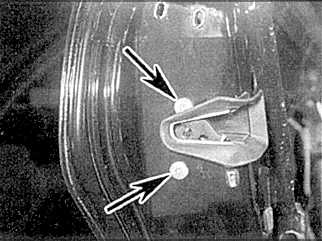

	5. Открутите крепежные винты.

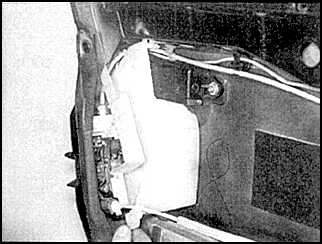

6. Снимите замок и уплотнение.

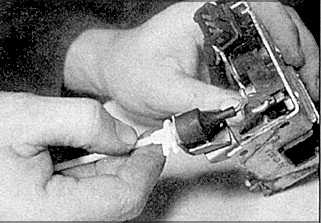

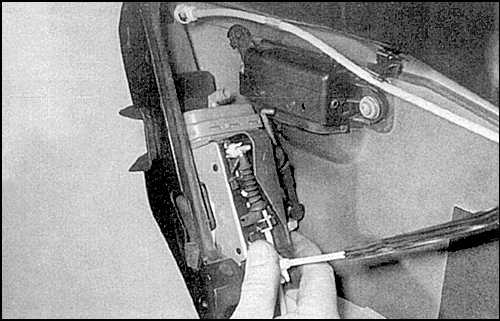

	7. Поверните тросик на 90° и отсоедините его от замка.

ВНЕШНЯЯ РУЧКА ЗАДНЕЙ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите раму двери.
	2. Освободите крепежный зажим и отсоедините тягу замка от ручки.

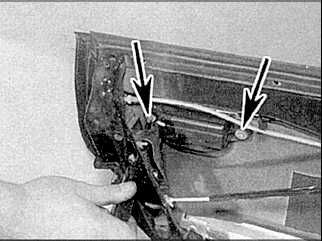

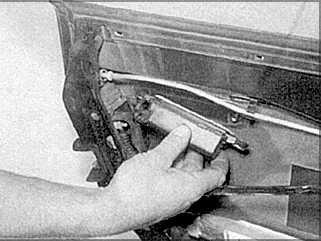

3. Открутите крепежные винты и снимите ручку.

ЗАМОК ЗАДНЕЙ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите раму двери.
2. Отсоедините тягу замка от ручки.
	3. Снимите тросики замка с креплений на двери.

4. Открутите крепежные винты и отсоедините вакуумный шланг.
	5. Cнимите замок.

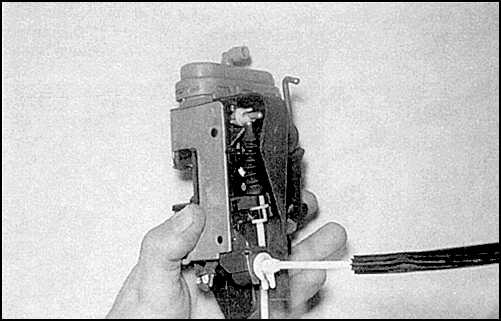

	6. Отсоедините тросики после снятия замка.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

12.11 Ручка двери и элементы замка Ауди A6

Установка проводится в обратном порядке снятия. Отрегулируйте длину тяги так, чтобы присутствовал свободный ход примерно в 1 мм, затем установите крепежный зажим.
