Ауди А6. Тормозные колодки задних тормозов

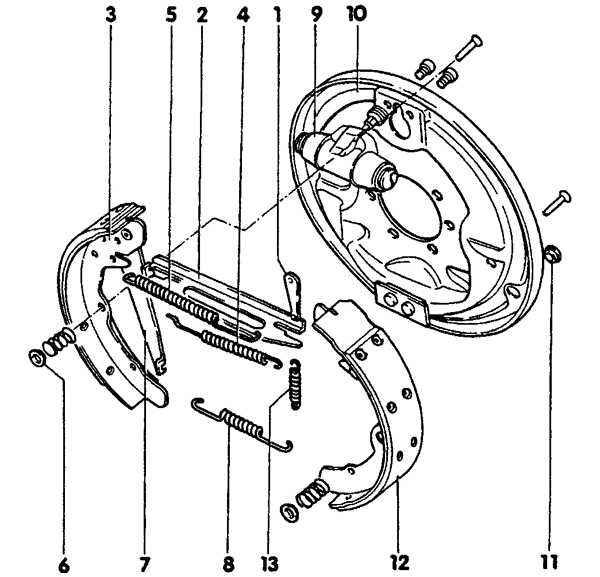

Элементы заднего барабанного тормоза

1. Клинышек
2. Толкатель
3. Передняя тормозная колодка
4. Пружина
5. Верхняя возвратная пружина
6. Колпачок
7. Рычаг ручного томоза

8. Нижняя возвратная пружина
9. Колесный цилиндр
10. Щиток
11. Заглушка
12. Задняя тормозная колодка
13. Пружина

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тормозной барабан.
2. Очистите механизм тормоза от асбестовой пыли (см. рис. Элементы заднего барабанного тормоза ).
3. Осмотрите тормозные колодки и измерьте толщину фрикционного материала. Для замены тормозных колодок пометьте положение установки колодок и пружин.

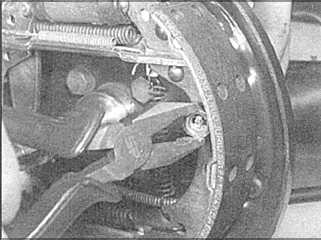

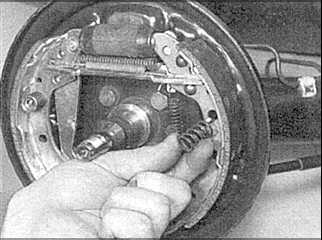

4. Снимите колпачки и прижимные пружины.

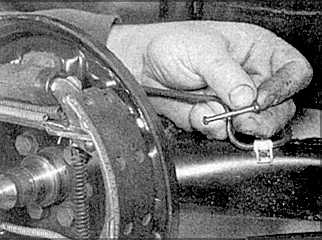

	5. Снимите штифты прижимных пружин колодок.

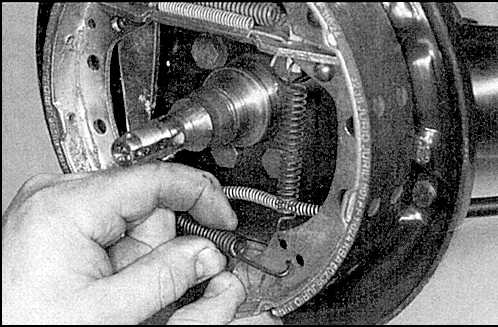

	6. Снимите нижнюю возвратную пружину.

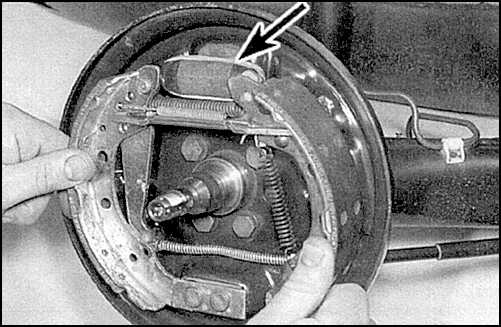

	7. Снимите тормозные колодки. Наденьте резинку (стрелка) на колесный цилиндр для фиксации поршней.

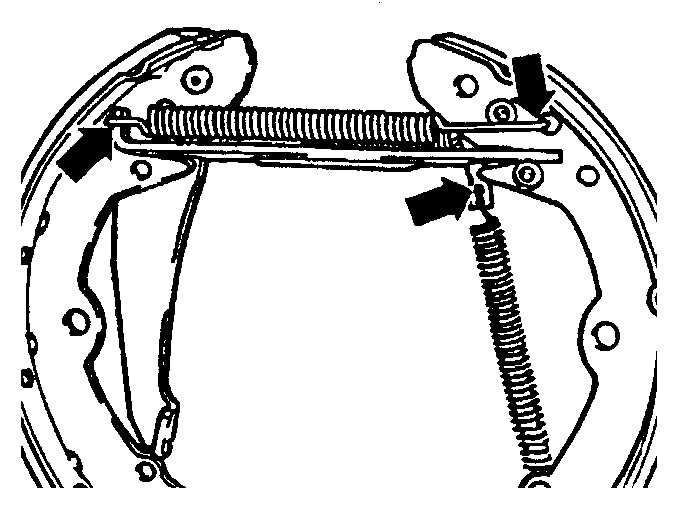

	8. Пометьте положение установки всех пружин (стрелки) и снимите их.
9. Установка тормозных колодок проводится в обратном порядке снятия.
