2.Отсоедините
провода и разъем подключения датчика Холла от
распределителя зажигания.

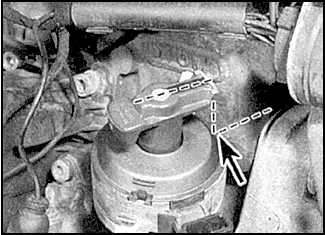

3.Открутите
крепежные винты, освободите зажимы и снимите
крышку распределителя. Проверьте, чтобы бегунок
был совмещен с отметкой цилиндра N1 на корпусе.
4.Пометьте
положение установки распределителя на блоке
цилиндров.

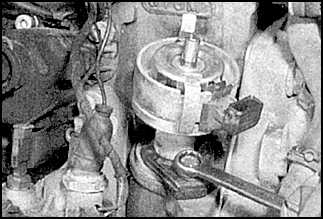

5.Открутите
крепежный болт и снимите распределитель. Снимите
уплотнительное кольцо.
ДВИГАТЕЛЬ АСЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
поршень цилиндра N1 в положение ВМТ.

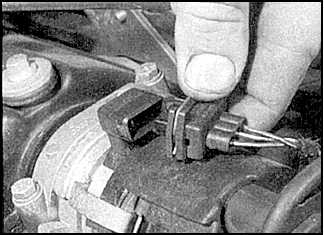

2.Отсоедините
провода и разъем подключения датчика Холла от
распределителя зажигания.

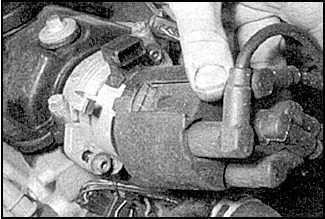

3.Снимите
защитный экран, открутите крепежные винты и
снимите крышку распределителя. Проверьте, чтобы
бегунок был совмещен с отметкой цилиндра N1 на
корпусе.
4.Пометьте
положение установки распределителя на блоке
цилиндров.
5.Открутите
крепежные винты и снимите распределитель.
Снимите уплотнительное кольцо.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Осмотрите
уплотнительное кольцо и замените его, если
необходимо.
2.Осмотрите
ведущую шестерню и замените распределитель, если
она изношена.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Проверьте,
чтобы поршень цилиндра N1 был в положении ВМТ.
ДВИГАТЕЛИ AAE, ABK, AAD И AAR
ПОРЯДОК ВЫПОЛНЕНИЯ

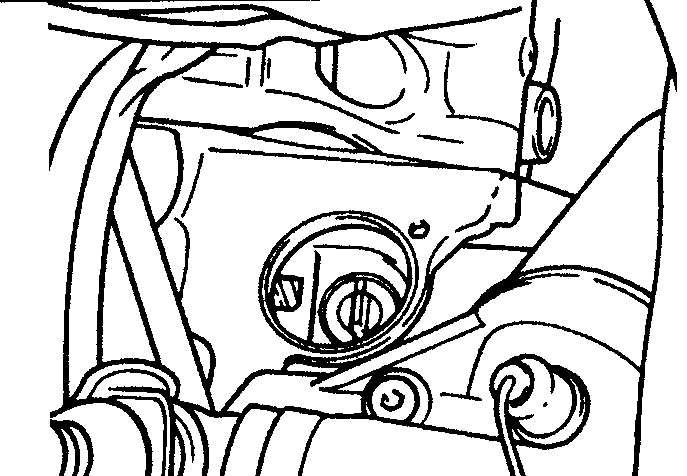

2.Проверьте,
чтобы язычок на ведущем валу стоял параллельно
оси коленчатого вала.
3.Установите
новое уплотнительное кольцо и установите
распределитель на место. Проверьте, чтобы
бегунок был совмещен с отметкой цилиндра N1 на
корпусе, а также, чтобы совпали отметки на
корпусе распределителя и блоке цилиндров.
ДВИГАТЕЛЬ АСЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
4.Установите
новое уплотнительное кольцо и установите
распределитель на место. Проверьте, чтобы
совпали сделанные ранее отметки, и затяните
крепежные винты. Далее установка проводится в
обратном порядке снятия.
