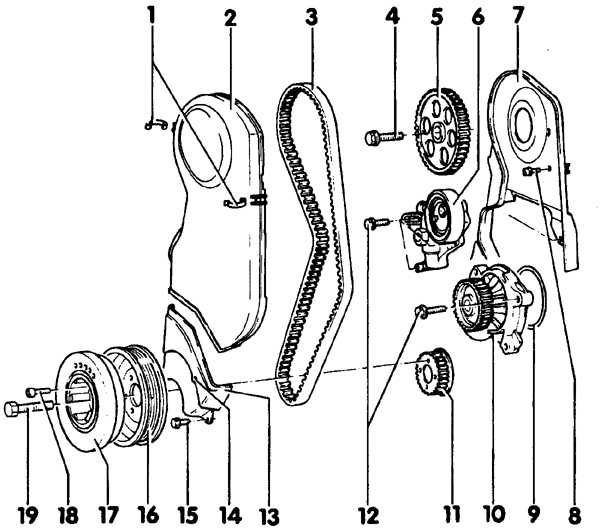

Газораспределительный ремень

1. Пружинный зажим
2. Верхняя крышка ремня
3. Газораспределительный ремень
4. Болт звездочки распределительного вала
5. Звездочка распределительного вала
6. Натяжитель
7. Задняя крышка распределительного ремня
8. Болт
9. Уплотнительное кольцо водяного насоса

10. Водяной насос
11. Звездочка коленчатого вала
12. Болты
13. Нижняя крышка газораспределительного ремня
14. Синхронизационная метка
15. Болт
16. Шкив коленчатого вала
17. Амортизатор
18. Болт шкива и амортизатора
19. Болт шкива

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.

2. Поднимите и закрепите переднюю часть автомобиля.

3. Снимите передний бампер.

4. Снимите обе передние фары.

5. Отсоедините тросик от замка капота и снимите поперечину.

6. Отвинтите крепления радиатора и сдвиньте его в сторону, не отсоединяя от него шланги.

7. Снимите вентилятор радиатора.

8. Снимите дополнительный приводной ремень.

9. Снимите натяжитель приводного ремня.

10. Установите поршень N1 в ВМТ, снимите верхнюю и нижнюю крышки газораспределительного ремня.

11. Вывинтите болт шкива коленчатого вала, предварительно застопорив маховик.

12. Ослабьте болты натяжителя газораспределительного ремня, поверните натяжитель против часовой стрелки, чтобы ослабить его давление. Снимите газораспределительный ремень.

13. Снимите амортизатор коленчатого вала вместе с ремнем.

Проверка

Осмотрите ремень на наличие загрязнения смазкой или маслом, а также на наличие износа или повреждений. При необходимости замените ремень.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

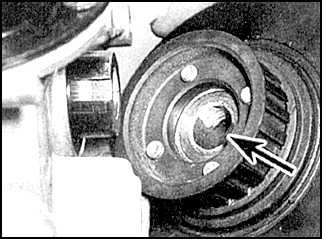

	1. Наденьте газораспределительный ремень и звездочку коленчатого вала. Затяните болт звездочки. Стрелкой указан установочный выступ .
2. Совместите синхронизационные метки.
3. Поверните натяжитель по часовой стрелке, чтобы натянуть ремень. Ремень натянут правильно если его можно перекрутить не более чем на 90°. Затяните болты натяжителя.
4. Установите оставшиеся детали.
