2.Поднимите
и закрепите переднюю часть автомобиля.
3.Снимите
радиатор и ремни генератора, насоса
гидроусилителя руля и компрессора кондиционера.

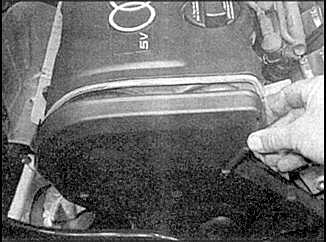

4.Снимите
нижний щиток двигателя и его верхнюю крышку.

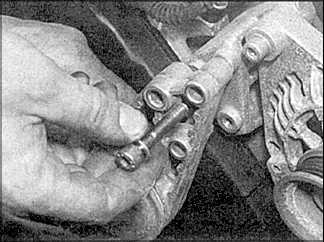

5.При
необходимости генератор, насос гидроусилителя и
компрессор можно снять, не отсоединяя от них
шланги. Снимите натяжитель приводного ремня.
6.Снимите
шкив водяного насоса.

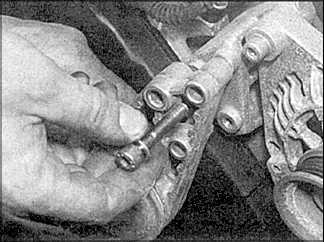

7.Скрутите
гайку и достаньте болт, крепящий нижнюю крышку
ремня к водяному насосу.

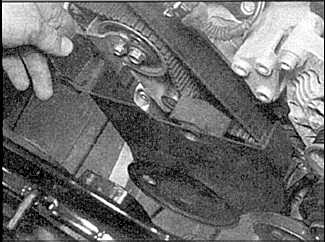

8.Отсоедините
верхнюю крышку ремня.

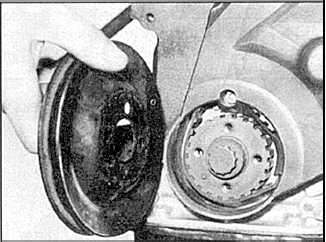

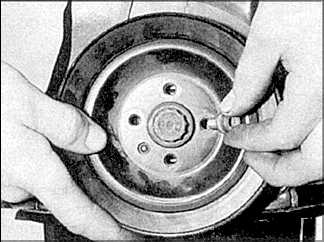

9.Отметьте
установочное положение шкива и звездочки
коленчатого вала и снимите шкив.
10.Снимите
нижнюю крышку ремня.

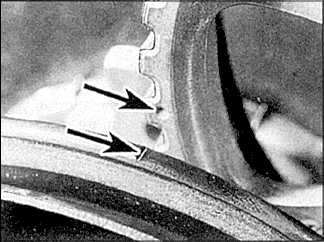

11.Поверните
коленчатый вал по часовой стрелке и совместите
метку звездочки распределительного вала с
верхней частью головки цилиндров. В двигателях
иного типа (не ADR) совместите метку на шкиве
коленчатого вала с меткой на звездочке
промежуточного вала

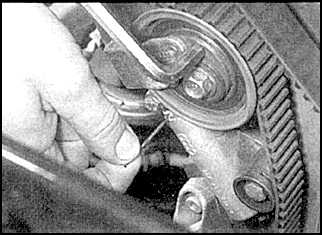

12.В
двигателях ADR поверните шкив натяжителя против
часовой стрелки и вставьте штырь в отверстие,
расположенное в верхней части натяжителя.

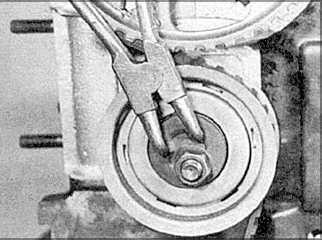

13.В
двигателях AAE, ABK, AAD ослабьте болт и
поверните ступицу натяжителя по часовой стрелке,
чтобы ослабить давление на ремень.
14.В
двигателях АСЕ вставьте два штыря в отверстия
ступицы, чтобы зафиксировать ее и вывинтите
гайку, чтобы ослабить натяжение ремня.
15.Снимите
газораспределительный ремень.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
Осмотрите ремень на наличие загрязнения смазкой
или маслом, а также на наличие износа или
повреждений. При необходимости замените ремень.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

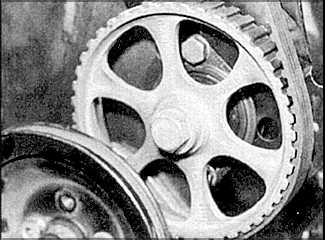

1.Совместите
синхронизационные метки.

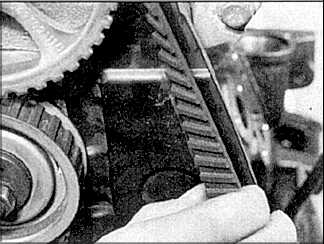

2.Наденьте
ремень.
3.В
двигателях ARD поверните шкив натяжителя против
часовой стрелки и достаньте штырь, чтобы шкив
натянул ремень.
4.В
двигателях AAE, ABK, AAD поверните натяжитель
против часовой стрелки, чтобы натянуть ремень.
Предупреждение
должен перекручиваться не более, чем
на 90°.
5.Затяните
гайку натяжителя.

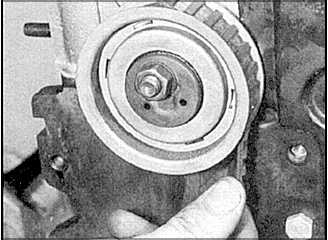

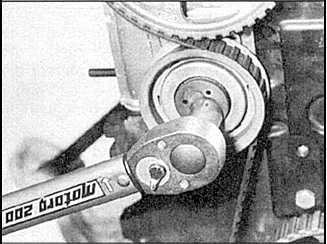

6.В
двигателях ACE поверните ступицу против часовой
стрелки, чтобы натянуть ремень, а затем
поверните ступицу по часовой стрелке, чтобы
совместить указатели на ступице. Затяните гайку
до требуемого момента затяжки.
7.Поверните
коленчатый вал на два оборота по часовой стрелке
и совместите синхронизационные метки.
8.Установите
нижнюю крышку ремня.
9.Установите
амортизатор и затяните болты.
10.Установите
оставшиеся детали и опустите автомобиль.
