Ауди А3. Бортовое электрооборудование

Спецификации

Общие параметры

ВНИМАНИЕ

характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом

Лампы накаливания 12 В

Для возможности замены лампы в любое время необходимо всегда иметь с собой в автомобиле ящик с наиболее важными запасными лампами.

Назначение:	Тип	Мощность, Вт
Ближний свет	Н7	55
Дальний свет (без противотуманных фар)	Н1	55
Дальний свет (с противотуманными фарами)	Н4	55
Стояночный свет передний	Стеклян¬ный цоколь	5
Сигнал поворота передний (желтые лампы)	Байонет	21
Боковой повторитель поворота	Стеклян¬ный цоколь	5
Задний фонарь	Байонет	10
Стоп-сигнал / задний габарит	Байонет	21/5
Сигнал поворота задний	Байонет	21
Задний туманный фонарь	Байонет	21
Фонарь заднего хода	Байонет	21
Освещение номерного знака	Софит	5
Дополнительный стоп-сигнал (10 шт.)	Стеклян¬ный цоколь	2.3
Освещение багажника (2 шт.)	Стеклян¬ный цоколь	5
Лампа подсветки чтения (2 шт.)	Стеклян¬ный цоколь	5
Освещение салона переднее	Софит	10
Освещение салона заднее	Софит	10

Расположение реле и предохранителей

Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления.

Реле расположены на плате, позади левой крышки в районе расположения ног, под панелью приборов. У автомобилей с большим объемом оборудования позади платы реле находится коробка дополнительных реле.

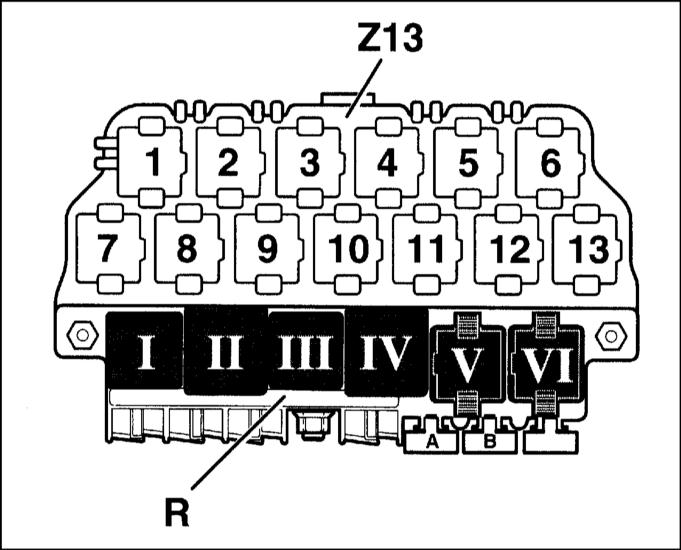

Плата реле -R- (реле показаны темным цветом)

№ реле	Потребитель
I	реле звукового сигнала двойного тона
II	разгрузочное реле Х-контакта
III	реле автоматики интервалов стеклоочистителя
IV	реле топливного насоса или реле свечей накаливания
V	реле системы впрыска дизельного двигателя
VI	реле противотуманных фар
A	предохранитель электрического обогрева сиденья
B	свободно
C	предохранитель электрического стеклоподъемника

Коробка дополнительных реле -Z13- над платой реле

1	Реле звукового сигнала
2	Реле контрольного прибора ламп заднее
3	Реле контрольного прибора ламп заднее
4	Прибор управления прикрытия зеркала
5	Прибор управления прикрытия зеркала
6	Разделительное реле телефона
7	Свободно
8	Свободно
9	Свободно
10	Свободно
11	Реле блокировки стартера и фонаря заднего хода
12	Реле фароочистителя
13	Реле свободного хода вентилятора радиатора (кондиционер)

Главный блок предохранителей

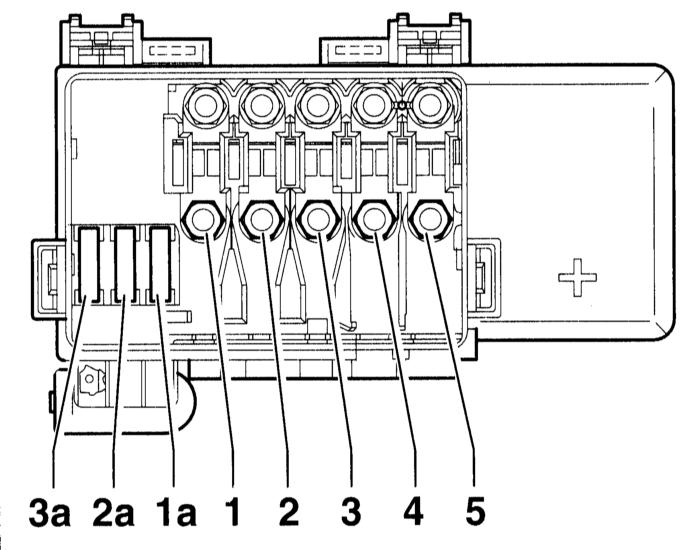

Расположение предохранителей главного блока предохранителей

1 S131 Подогрев свечей накаливания (дизельный двигатель)
2 S132 Система управления двигателя
3 S133 Вентилятор охлаждающей жидкости 2
4 S134 Салон

5 S138 Генератор
1а S162 ABS (гидронасос)
2а S163 ABS (клапаны)
3а S164 Вентилятор охлаждающей жидкости

Цветовая маркировка предохранителей

Ток, А	Цвет предохранителя
5	Бежевый
7.5	Коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

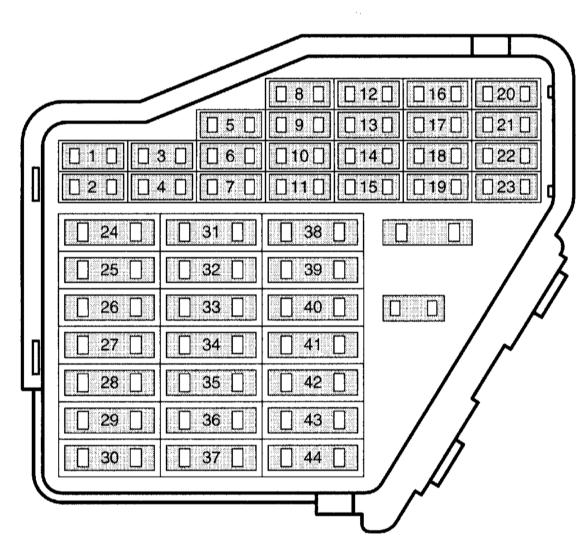

Расположение предохранителей в коробке

Расположение предохранителей зависит от оборудования автомобиля и года его выпуска. Расположение предохранителей приведено на крышке блока предохранителей.

№	Ток, А	Предохранитель
1	10	Обогрев сопел стеклоомывателя, обогрев зеркала наружного вида
2	10	Указатели поворотов
3	5	Освещение вещевого ящика
4	5	Освещение номерного знака
5	7.5	Электрооборудование комфорта, регулировка скорости, обогрев сидений, кондиционер
6	5	Единый замок
7	10	Фонари заднего хода
8	5	Телефон/телематика
9	5	Прибор управления ABS
10	10	Управление двигателем: бензиновый двигатель
11	5	Блок панели приборов, электромагнит блокировки селектора для АТ
12	7.5	Электропитание самодиагностики, телефон, навигационная система
13	10	Стоп-сигналы
14	10	Освещение салона, единый замок
	5	Светильник салона
15	5	Блок панели приборов, АТ, автоматически затемняемое внутреннее зеркало
16	10	Электромагнитная муфта, выбег вентилятора охлаждения радиатора, стеклоомыватель
17	7.5	Обогреваемый дверной замок
18	10	Дальний свет правый
19	10	Дальний свет левый
20	10	Ближний свет правый, регулировка дальности света
21	10	Ближний свет левый
22	5	Габаритный и стояночный огонь правый
23	5	Габаритный и стояночный огонь левый
24	20	Стеклоочиститель, водяной насос
25	25	Вентилятор свежего воздуха, циркуляционная вентиляция, кондиционер
26	20	Обогрев заднего стекла, обогрев зеркала
27	10	Очиститель заднего стекла
28	15	Топливный насос
29	15	Управление двигателем: бензиновый двигатель
	10	Управление двигателем: дизельный двигатель
30	20	Сдвижная панель крыши
31	20	Автоматическая трансмиссия
32	10	Управление двигателем: бензиновый двигатель
30		Управление двигателем: дизельный двигатель
33	20	Фароочиститель
34	10	Управление двигателем
35	30	Розетка прицепа (положительный длительный плюс)
36	15	Противотуманная фара и туманный фонарь
37	10	S-контакт, клемма 86 (радио)
38	15	Освещение багажника, единый замок, стеклоподъемники
39	15	Аварийная сигнализация
40	20	Звуковой сигнал
41	15	Прикуриватель
42	25	Радиоприемник
43	10	Управление двигателем
44	15	Обогрев сиденья

ВНИМАНИЕ

в коробке предохранителей обозначаются с места 23 на схеме расположения номером 223, предохранитель 24 номером 224 и т.д.

Прочие предохранители, а также расположение реле приведены в Разделе „Электрические схемы“.
