Ауди А3. Снятие и установка облицовки двери

Обшивка двери

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

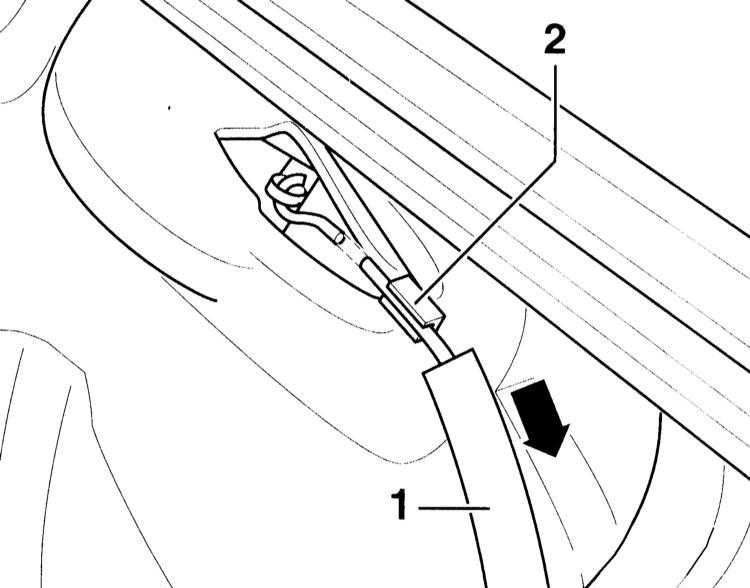

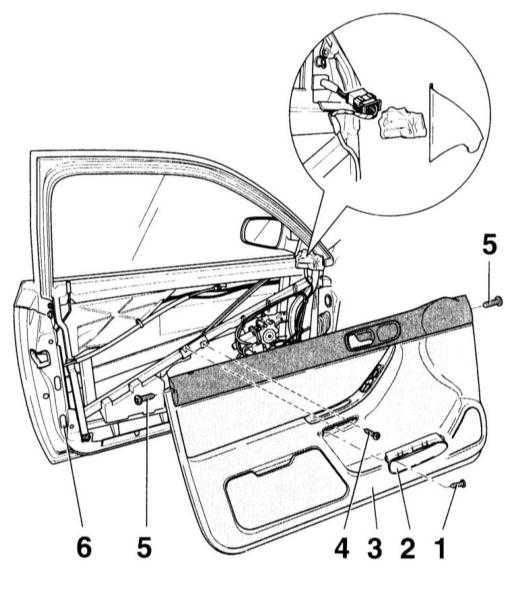

1. Откройте дверь. 2. Выверните винт –1– из ручки –2–. 3. Выньте облицовку ручки вниз из обшивки двери –3–. 4. Выверните 2 винта –4–. 5. Выверните 2 винта –5–. 6. Выньте облицовку двери примерно на 20 см вверх из каркаса двери. 6 – подкладка стопора. 7. Выньте изоляцию обшивки. 8. Выньте трос внутреннего привода –1– из направляющей –2– и отсоедините. 9. Расстыкуйте разъем –1– выключателя привода стеклоподъемника. 3 – стопорные планки. 10. Расстыкуйте разъем –2– выключателя привода механизма регулировки зеркала. 4 – рычаг, 5 – планка. 11. Снимите обшивку двери –3–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите обшивку двери. 2. При необходимости соедините подкладки крючка –6–. 3. Соедините выключатель привода стеклоподъемника и механизма регулировки зеркала. 4. Соедините трос внутреннего привода двери и вставьте в направляющую, обратитесь к иллюстрации. Вставьте пенопластовый элемент уплотнения. 5. Прижмите обшивку к каркасу двери и закрепите вверху винтами –5–. 6. Затяните винты –4– моментом 2.5 Н•м. 7. Вставьте облицовку ручки –2– снизу в обшивку двери и закрепите винтом –1– моментом 1.5 Н•м.

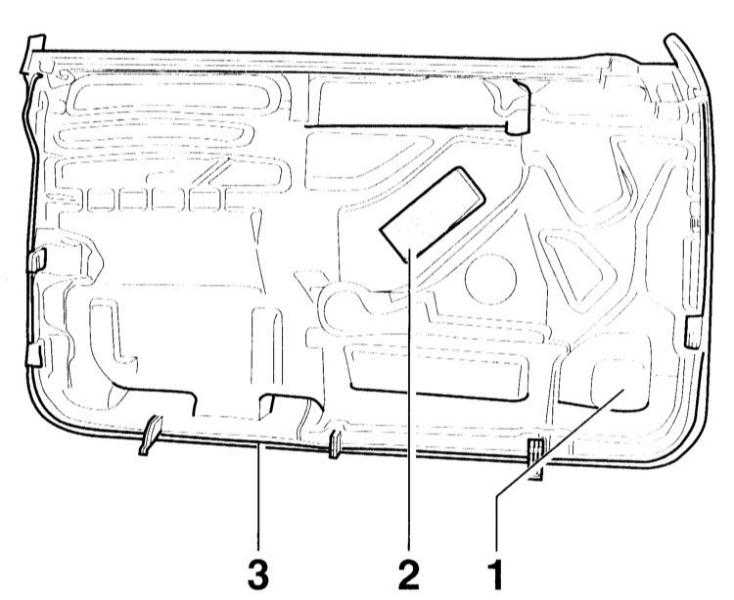

Изоляция обшивки двери

	1. При снятии и установке амортизатора –1– следите за тем, чтобы не повредить ее крючком или штекерными соединениями.
2. Вклейте изоляцию –1– по контуру облицовки. 2 – пенопластовый элемент уплотнения.
3. Прижмите амортизатор в районе клеевого валика –3–.
