Ауди А3. Снятие и установка облицовки багажника

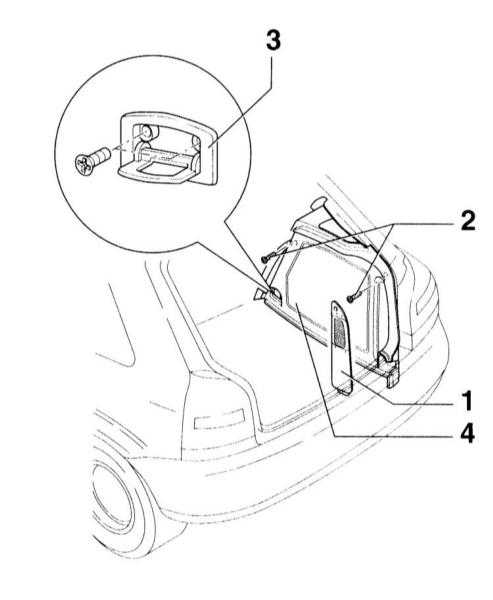

3–дверные модели

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите боковую облицовку сзади, обратитесь к подразделу Снятие и установка задней боковой облицовки.
2. Выверните винты крепления проушин –3– и снимите их.
3. Снимите крышку –1–.
4. Выверните винты –2–.
5. Снимите облицовку задней части крыши, обратитесь к подразделу Снятие и установка облицовки задней части крыши.
6. Отсоедините облицовку –4– сзади и выньте ее вперед из хомута.
7. Расстыкуйте разъем и снимите облицовку.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место облицовку –4– и состыкуйте разъем.
2. Вставьте облицовку в хомут и зафиксируйте.
3. Установите облицовку крыши, обратитесь к подразделу Снятие и установка облицовки задней части крыши.
4. Закрепите облицовку –4– винтами –2–.
5. Установите и зафиксируйте крышку.
6. Закрепите проушины –3–.
7. Установите боковую облицовку сзади, обратитесь к подразделу Снятие и установка задней боковой облицовки.

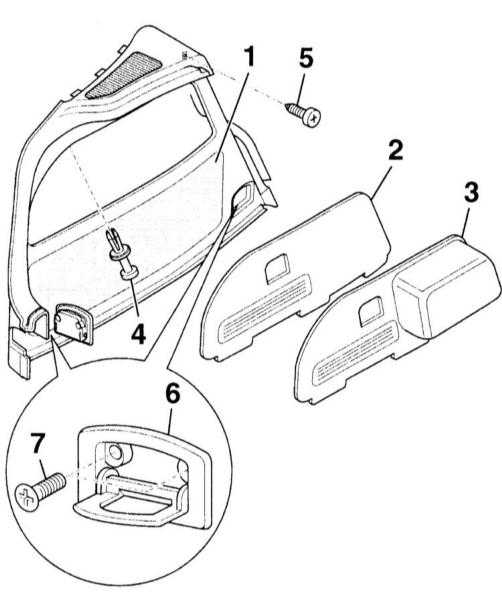

5–дверные модели

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Выньте коврик багажника.
2. Выверните 4 винта –7– и снимите проушины –6–.
3. Снимите входную планку сзади, обратитесь к подразделу Снятие и установка планки порога.
4. Снимите спинку заднего сиденья, обратитесь к подразделу Снятие и установка заднего сиденья и спинки.
5. Отсоедините облицовку колесного кожуха сзади и выньте ее.
6. Снимите крышку боковой облицовки багажника –2– или –3–.
7. Выньте заклепку –4– и выверните винт –5–.
8. Отсоедините облицовку –1– сзади и выньте ее из облицовки С/D– стоек.
9. Выньте веред облицовку –1– из хомута для спинки сиденья.
10. Расстыкуйте разъем лампы освещения багажника и выньте облицовку.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
