Для снятия заднего бампера необходимо ослабить на правой и
левой сторонах автомобиля по два шестигранных болта. На
иллюстрации показаны крепежные болты седана.

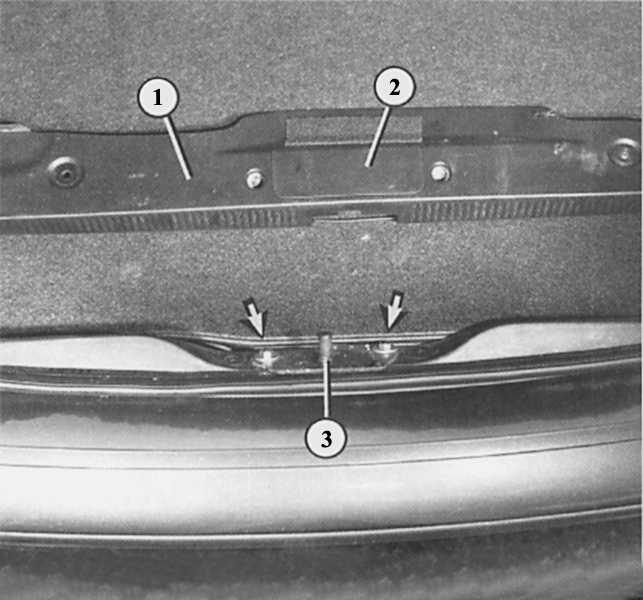

Если крышка багажника седана стучит либо сидит неправильно,
можно отрегулировать запирающую пластину (3) сзади у пола
багажного отсека. Для этого необходимо ослабить оба винта
(стрелки). Запирающая пластина становится доступной после
снятия обшивки загрузочного края (1) или после снятия
небольшой крышки (2) в обшивке.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Версия
седан: откинуть коврик багажного отсека.
Версия
универсал: снять сзади обшивку двери.
Откинуть
коврик багажного отсека.
Снять с
фиксаторов боковую обшивку багажного отсека
– только сзади.
Слегка
оттянуть в сторону боковую обшивку, ввести
сверху между обшивкой и задним крылом
торцовый ключ с удлинителем (длиной около
500 мм) со сменной головкой и карданом и
надеть его на крепежные болты бампера.
Вывернуть
болты.
Все
модели:вывернуть
в багажнике справа и слева по два
шестигранных болта.
Вывернуть
справа и слева по два винта-самореза,
соединяющих бампер и подкрылок.
Отделить
боковые стороны бампера от кронштейнов
кузова.
Для этого
сильно нажать на бампер сбоку вниз и
одновременно оттянуть его за верхний край от
кузова.
Снять
бампер, приподнимая на обоих концах над
подкрылками.
При
установке бампера сначала вставить задние
крепления.
Боковые
стороны бампера сначала вставить в
кронштейны на кузове нижним краем. Затем
нажать на них сбоку вверху, чтобы
зафиксировались и верхние крепежные точки.
Следить за крепежные скобами по нижнему краю
бампера.
Поднять
подкрылки над концами бампера и соединить их
болтами.
Универсал:регулирование
бампера по высоте производится сдвиганием
крепления бампера. Расстояние между нижним
краем боковых задних крыльев и бампером
должно составлять 6,5–7,5 мм
