Ауді А4 (94+ року). Дзеркало зовнішнього огляду

Дзеркало зовнішнього огляду

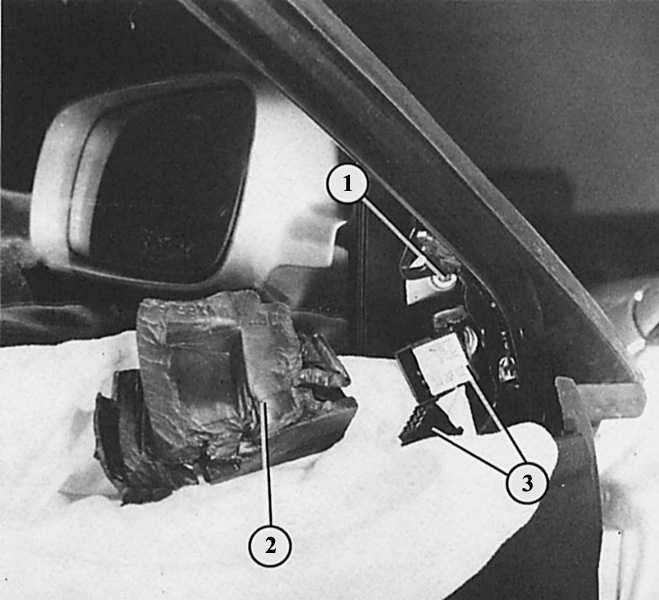

Демонтаж дзеркала в зборі


1 – кріпильний гвинт; 2 – фасонна деталь з пінопласту для шумоізоляції;	3 – многоштырьковый роз'єм.

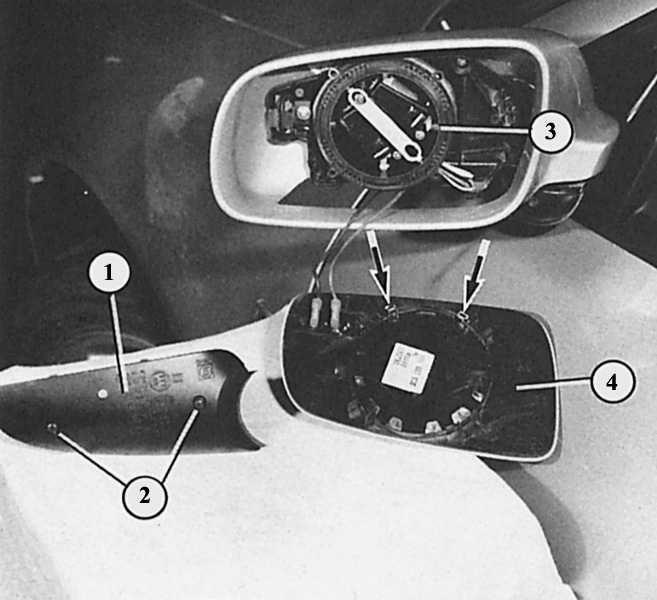

Демонтаж дзеркального скла (4)


1 – чорна облицювання внизу під дзеркалом; 2 – гвинти облицювання;	3 – серводвигун. Стрілками показані фіксатори на дзеркальному склі.

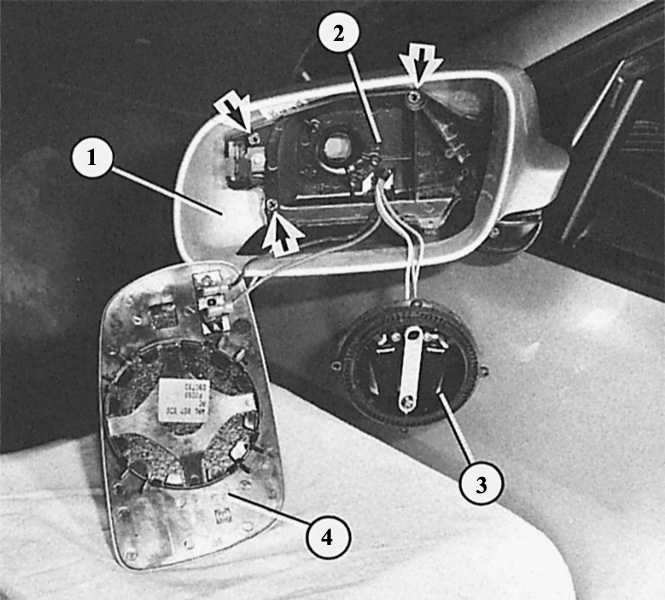

Демонтаж корпусу (1) дзеркала


2 – кронштейн дзеркала; 3 – серводвигун;	4 – дзеркальне скло. Стрілками показані гвинти, якими кріпиться корпус дзеркала до кронштейна.

Заміна дзеркального скла

Дзеркальні скла в дзеркалах Audi А4 кріпляться тільки пружинними затискачами. Демонтаж:

ПОРЯДОК ВИКОНАННЯ

Послабте внизу на дзеркалі обидва гвинти з головками хрестоподібними і зніміть чорну облицювання.
Посуньте при цьому облицювання в бік для того, щоб вийняти фіксатори.
Надіньте робочі рукавички, якщо є сколи.
Через отвір внизу дзеркала можна дістатися до декількох фіксаторів, якими кріпиться дзеркальне скло до серводвигателю.
Доступні фіксатори вийміть з пазів викруткою – тоді можна повністю віджати скло.
Від'єднайте роз'єм обігріву дзеркала.
При монтажі вставте дзеркальне скло у фрикційні пружини на корпусі. Встановіть скло на кільце серводвигуна і притисніть так, щоб воно увійшло в фіксатори.
Натисніть на середину скла і знову надіньте рукавички.

Демонтаж корпусу дзеркала

ПОРЯДОК ВИКОНАННЯ

Демонтаж дзеркала в зборі

ПОРЯДОК ВИКОНАННЯ

Відіжміть зсередини чорну декоративну трикутну панель в трикутнику переднього бокового скла.
Від'єднайте многоштырьковый роз'єм.
Вигвинтіть кріпильний гвинт ніжки дзеркала.
Зніміть дзеркало в зборі.

Порада: Інформацію про функціонування і перевірці регулювання дзеркала з електроприводом ви знайдете в розділі Інструменти і прилади.
