6.4. Поликлиновый ремень
Поликлиновой ремень
осуществляет привод генератора, насоса усилителя рулевого
управления, вентилятора радиатора, компрессора кондиционера и
водяного насоса в зависимости от модификации двигателя.
Снятие
Предупреждения
Перед снятием
мелом, маркером или краской отметьте направление вращения
поликлинового ремня. Если при установке бывшего в употреблении
поликлинового ремня, он будет вращаться в другую сторону, это
приведет к его разрушению. Убедитесь, что поликлиновой ремень
правильно расположен на шкивах.
Запрещается
открывать контур хладагента системы кондиционирования воздуха.
Примечание
 |

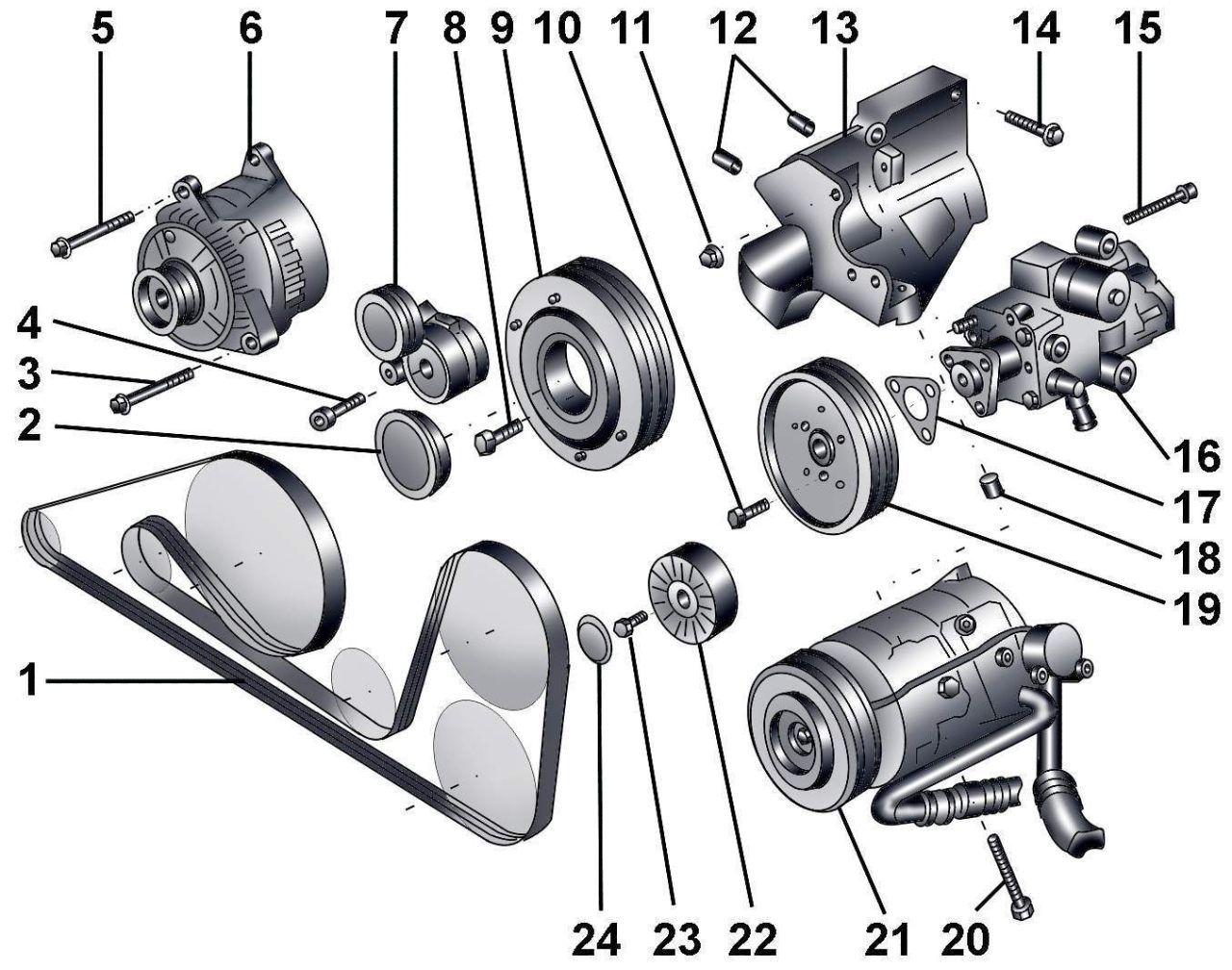

Рис. 3.4–24.
Агрегаты, приводимые в действие поликлиновым
ремнем: 1 – поликлиновой ремень; 2 – кожух; 3 –
болт, 22 Н·м; 4 – болт, 45 Н·м; 5 – болт, 45
Н·м; 6 – генератор; 7 – механизм натяжения
поликлинового ремня; 8 – болт, 22 Н·м; 9 –
гаситель колебаний со шкивом поликлинового
ремня; 10 – болт, 22 Н·м; 11 – гайка, 22 Н·м; 12
– центрирующие втулки; 13 – кронштейн
компрессора кондиционера и насоса усилителя
рулевого управления; 14 – болт, 40 Н·м; 15 –
болт, 22 Н·м; 16 – насос усилителя рулевого
управления; 17 – регулировочная прокладка; 18 –
центрирующая втулка; 19 – шкив насоса усилителя
рулевого управления; 20 – болт, 22 Н·м; 21 –
компрессор кондиционера; 22 – направляющий ролик
поликлинового ремня; 23 – болт, 22 Н·м; 24 –
крышка направляющего ролика
|
Регулировочные
прокладки 17 (рис.
3.4–24) бывают
различной толщины и служат для регулировки соосности шкива и
поликлинового ремня.
Снимите переднюю
поперечину моторного отсека.
 |

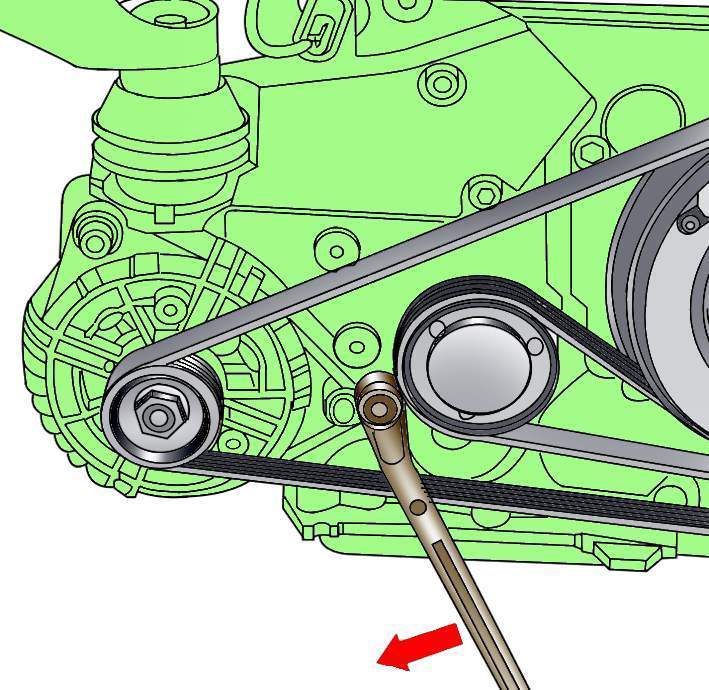

Рис. 3.4–4.
Ослабление натяжения поликлинового ремня
|
Ослабьте натяжение
поликлинового ремня, повернув ключом механизм натяжения по
часовой стрелке (см. рис.
3.4–4).
 |

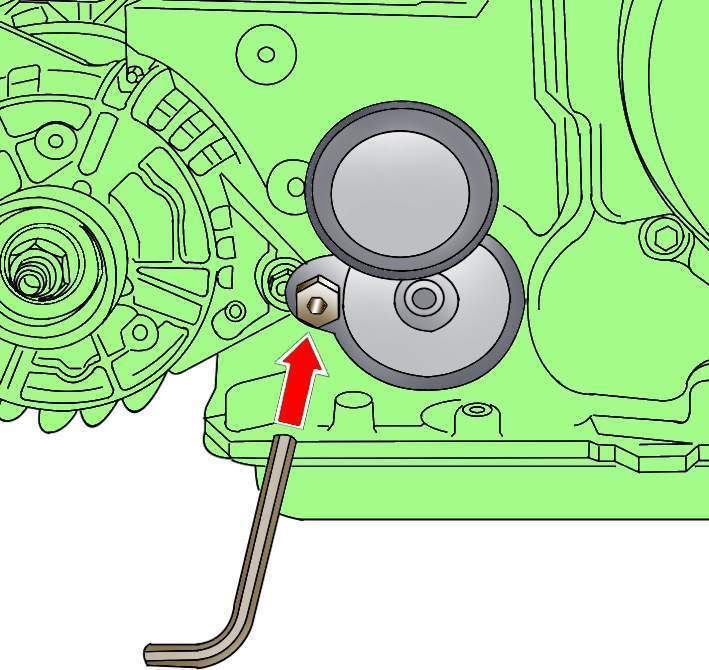

Рис. 3.4–25.
Использование шестигранного ключа для фиксации
механизма натяжения поликлинового ремня в
ослабленном положении
|
Для фиксации
механизма натяжения поликлинового ремня в ослабленном положении
вставьте шестигранный ключ в фиксирующие каналы (рис.
3.4–25).
Снимите
поликлиновой ремень и освободите механизм натяжения
поликлинового ремня.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
Установите
поликлиновой ремень сначала на шкив коленчатого вала, затем на
холостые шкивы и в последнюю очередь на шкив натяжного ролика.
Пустите двигатель и
проверьте правильность работы поликлинового ремня.
Установите переднюю
поперечину.
 |

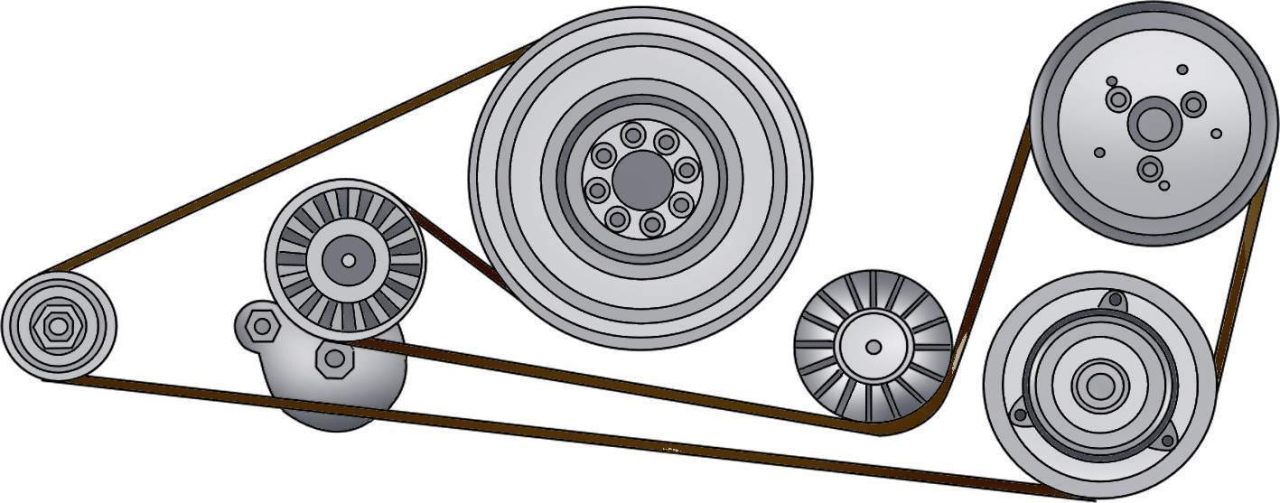

Рис. 3.4–26.
Расположение поликлинового ремня на шкивах
дизельного двигателя
|
