Снятие, установка и регулировка крышки багажника

Снятие, установка и регулировка крышки багажника - Ауди A4 2000+ г.в.

Седан

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Снимите облицовку крышки багажника, обратитесь к Разделу Снятие и установка облицовки крышки багажника.
Рассоедините разъёмы и выньте из крышки багажника.

Для облегчения установки необходимо закрепить на концах провода шнур, который после вытягивания проводов остаётся в крышке.

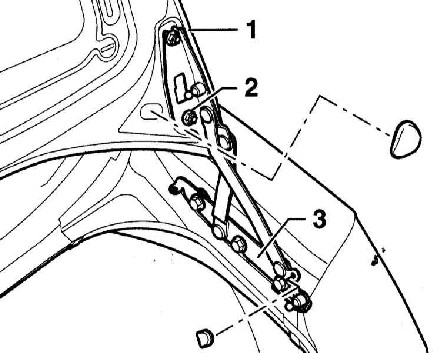

Для повторной установки: Пометьте фломастером положение балансиров петель (3) на крышке багажника.

Снимите газонаполненный упор, обратитесь к Разделу Снятие и установка двери задка (Универсал).
Попросите ассистента подержать крышку багажника и отверните по 2 гайки крепления (1) и (2) слева и справа в крышке багажника.
Снимите крышку багажника с помощью ассистента.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите крышку багажника с помощью ассистента на место. Старую крышку выставьте по ранее нанесённым меткам.
Наверните по две гайки слева и справа.
Установите газонаполненный упор, обратитесь к Разделу Снятие и установка двери задка (Универсал).
Освободите клиновой замок, закройте крышку багажника и отрегулируйте её положение так, чтобы зазор по контуру прилегания был равномерным, обратитесь к соответствующему Разделу.
Затяните гайка моментом 21Нм.
Дальнейшая установка выполняется в последовательности, обратной снятию.
Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Проверка и регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

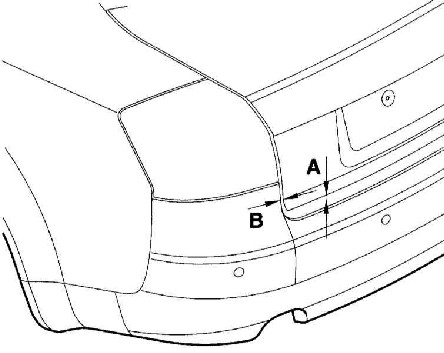

Проверьте зазоры крышки багажника. Зазор по контуру прилегания должен быть равномерным.А — 4.0 ± 0.5 мм В — 2.0 ± 0.5 мм
Снимите облицовку перекрытия задка, обратитесь к Разделу Снятие и установка облицовок (Седан).

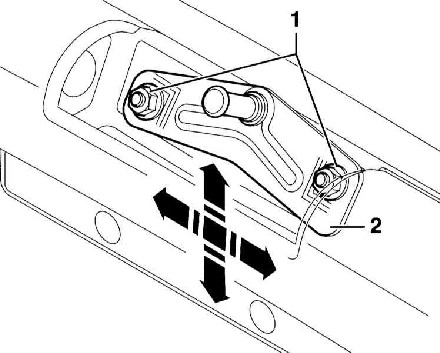

Ослабьте гайки (1) так, чтобы можно было смещать клиновой замок (2).
Закройте крышку багажника и отрегулируйте зазор по контуру прилегания. Откройте крышку багажника и затяните гайки крепления клинового замка моментом 8Нм. Установите на место облицовку перекрытия задка, обратитесь к Разделу Снятие и установка облицовок (Седан).

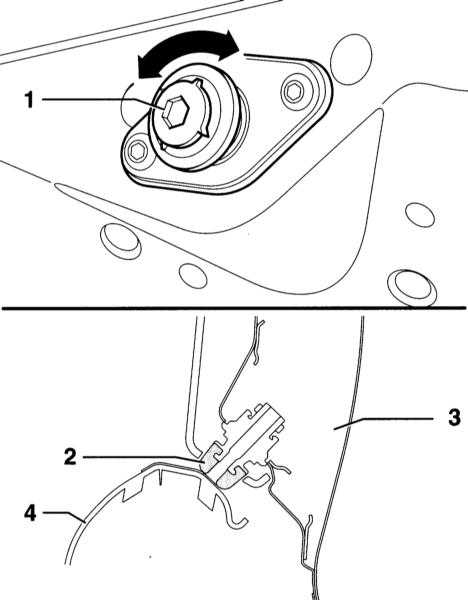

Снимите резиновые крышки (2) на упорах слева и справа и вверните упор (1) полностью в крышку багажника.
Вверните упоры так, чтобы закрытая крышка (3) была заподлицо с прилегающими элементами кузова, а упоры слегка прилегали к грузовой кромке (4). Наденьте на упоры резиновые крышки.
