4. The crossbar will nest fully within the side rail.

5. Once the driver’s side crossbar is in place, tighten the

thumb screws completely.

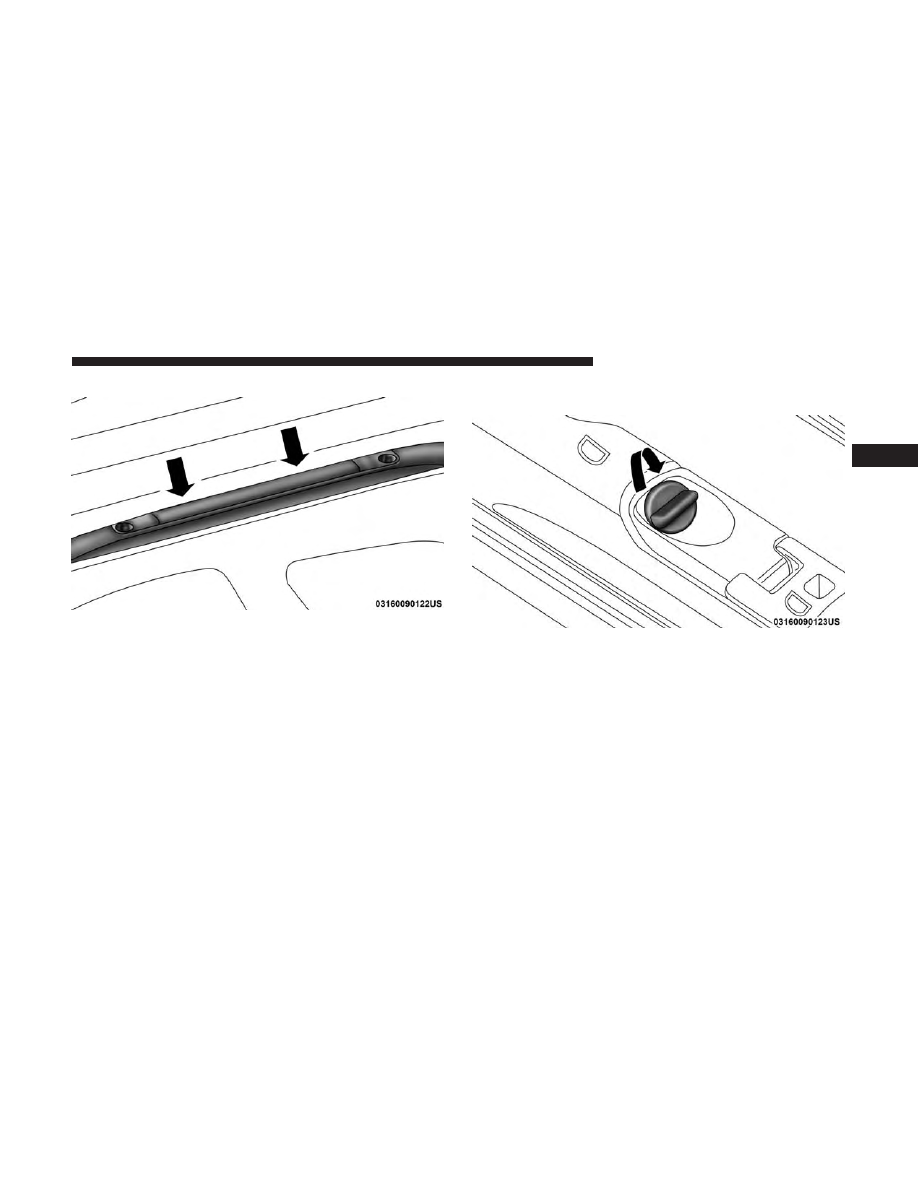

Crossbar To Side Rail

Tightening Crossbar

3

GETTING TO KNOW YOUR VEHICLE

185

6. Repeat the procedure to stow the second crossbar on the

opposite side.

NOTE:
• To help control wind noise, stow the crossbars in the side

rails when they are not in use.

• If any metallic object is placed over the satellite radio

antenna (if equipped), you may experience interruption
of satellite radio reception.

WARNING!

Cargo must be securely tied down before driving your
vehicle. Improperly secured loads can fly off the ve-
hicle, particularly at high speeds, resulting in personal
injury or property damage. Follow the roof rack cau-
tions when carrying cargo on your roof rack.

CAUTION!

• To prevent damage to the roof of your vehicle, DO

NOT carry any loads on the roof rack without the
crossbars deployed. The load should be secured and
placed on top of the crossbars, not directly on the
roof. If it is necessary to place the load on the roof,
place a blanket or other protective layer between the
load and the roof surface.

• To avoid damage to the roof rack and vehicle, do not

exceed the maximum roof rack load capacity of 150 lb
(68 kg). Always distribute heavy loads as evenly as
possible and secure the load appropriately.

• Load should always be secured to cross bars first,

with tie down loops used as additional securing

(Continued)

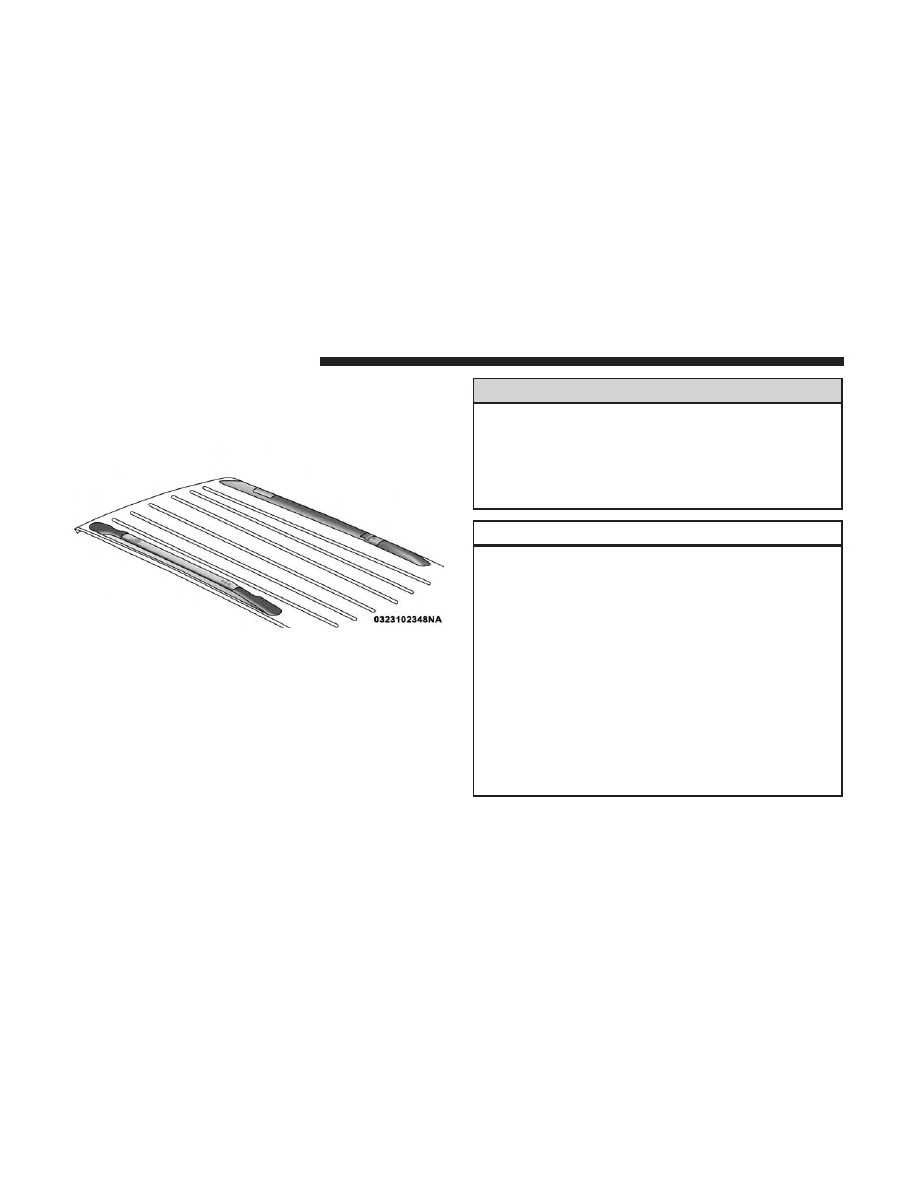

Stowed Crossbars

186

GETTING TO KNOW YOUR VEHICLE

CAUTION! (Continued)

points if needed. Tie loops are intended as supple-
mentary tie down points only. Do not use ratcheting
mechanisms with the tie loops. Check the straps and
thumb wheels frequently to be sure that the load
remains securely attached.

• Long loads that extend over the windshield, such as

wood panels or surfboards, or loads with large
frontal area should be secured to both the front and
rear of the vehicle.

• Travel at reduced speeds and turn corners carefully

when carrying large or heavy loads on the roof rack.
Wind forces, due to natural causes or nearby truck
traffic, can add sudden upward lift to a load. This is
especially true on large flat loads and may result in
damage to the cargo or your vehicle.

3

GETTING TO KNOW YOUR VEHICLE

187

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . .190

▫ Instrument Cluster Descriptions . . . . . . . . . . . .191

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . .192

▫ Instrument Cluster Display Location And

Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . .193

▫ Oil Life Reset . . . . . . . . . . . . . . . . . . . . . . . . .194
▫ KeySense Cluster Messages — If Equipped. . . . .196
▫ Instrument Cluster Display Menu Items . . . . . .197
▫ Battery Saver On/Battery Saver Mode Message —

Electrical Load Reduction Actions — If
Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . .202

䡵 TRIP COMPUTER . . . . . . . . . . . . . . . . . . . . . . .204

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . .204

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . .205
▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . .209
▫ Yellow Indicator Lights. . . . . . . . . . . . . . . . . . .214
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . .214
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . .215
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . .215

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . .216

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . .216

䡵 EMISSIONS INSPECTION AND MAINTENANCE

PROGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . .217

4

INSTRUMENT CLUSTER

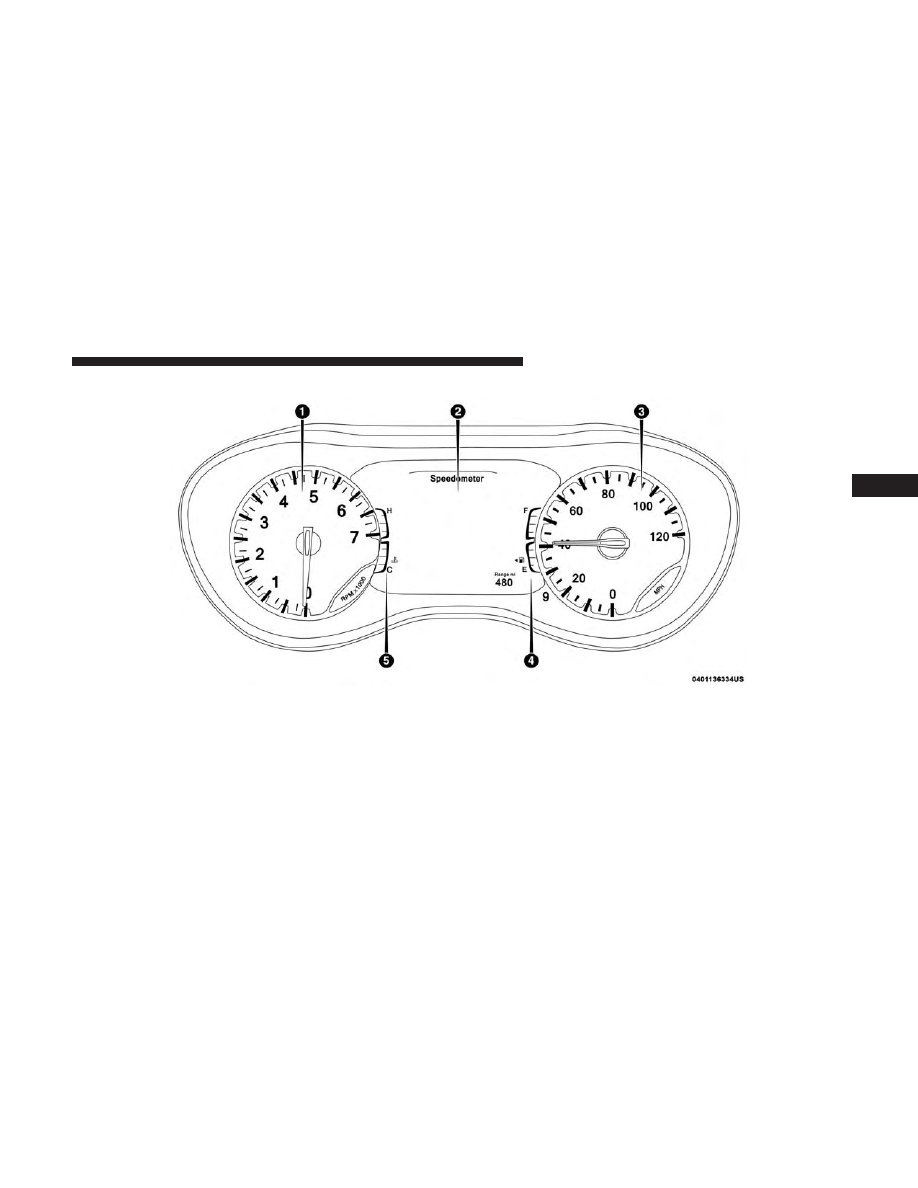

Base Instrument Cluster

190

GETTING TO KNOW YOUR INSTRUMENT PANEL

Instrument Cluster Descriptions

1. Tachometer

• Indicates the engine speed in revolutions per minute

(RPM x 1000).

2. Instrument Cluster Display

• When the appropriate conditions exist, this display

shows the instrument cluster display messages. Refer
to “Instrument Cluster Display” located in “Getting To
Know Your Instrument Panel” for further information.

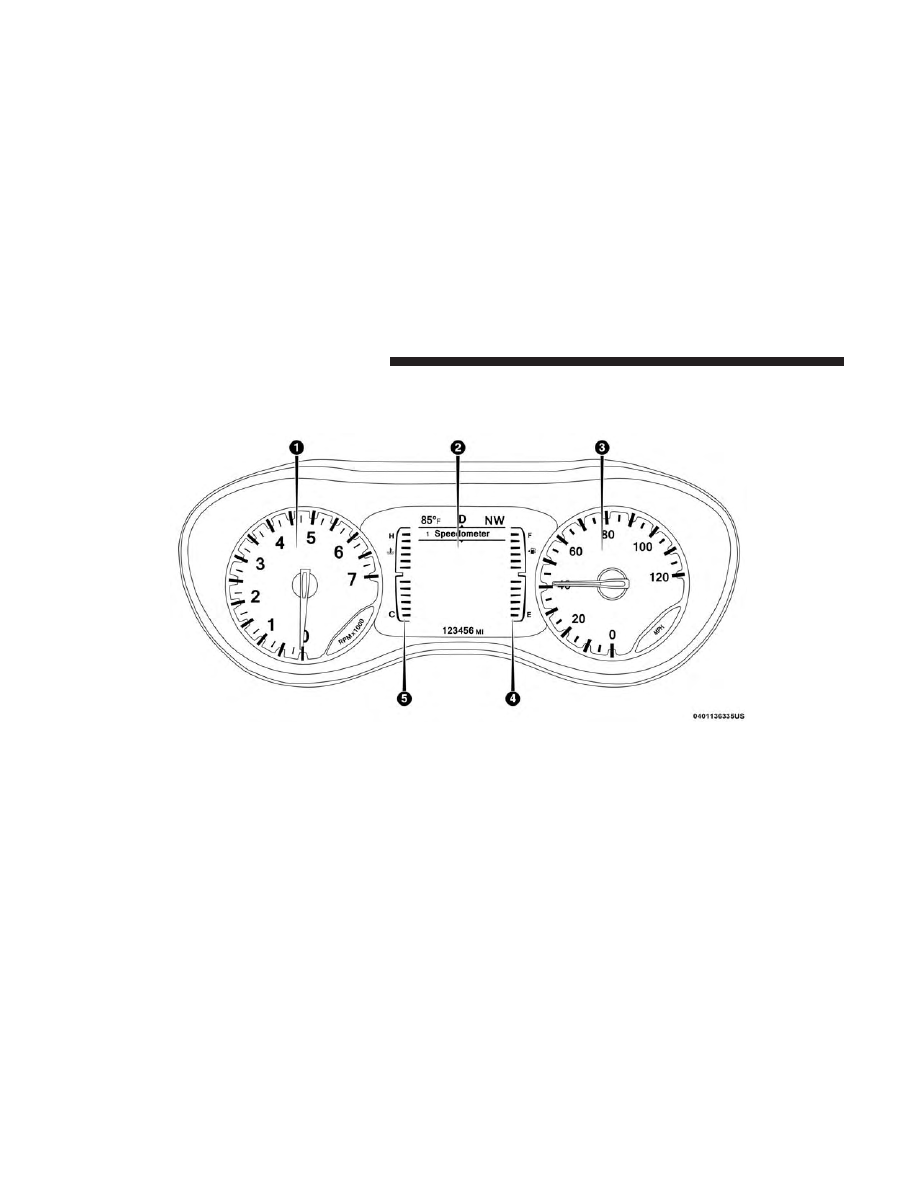

Premium Instrument Cluster

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

191

3. Speedometer

• Indicates vehicle speed.

4. Fuel Gauge

• The gauge shows the level of fuel in the fuel tank when

the ignition switch is in the ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

5. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge can indicate a higher temperature when

driving in hot weather or up mountain grades. It
should not be allowed to exceed the upper limits of the
normal operating range.

WARNING!

Driving with a hot engine cooling system could dam-
age your vehicle. If the temperature gauge reaches “H”
pull over and stop the vehicle. Idle the vehicle with the
air conditioner turned off until the gauge drops back

(Continued)

WARNING! (Continued)

into the normal range and is no longer red. If the gauge
remains on the “H”, turn the engine off immediately
and call an authorized dealer for service.

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer for
service if your vehicle overheats. If you decide to look
under the hood yourself, see “Servicing And Mainte-
nance”.

NOTE:

The hard telltales will illuminate for a bulb check

when the ignition is first cycled.

INSTRUMENT CLUSTER DISPLAY

Your vehicle is equipped with an instrument cluster dis-
play, which offers useful information to the driver. With the
ignition in the STOP/OFF position (and the key removed,
for vehicles with mechanical key), opening/closing of a
door will activate the display for viewing, and display the
total miles or kilometers in the odometer. Your instrument

192

GETTING TO KNOW YOUR INSTRUMENT PANEL

cluster display is designed to display important informa-
tion about your vehicle’s systems and features. Using a
driver interactive display located on the instrument panel,
your instrument cluster display can show you how sys-
tems are working and give you warnings when they are
not. The steering wheel mounted controls allow you to
scroll through and enter the main menus and sub-menus.
You can access the specific information you want and make
selections and adjustments.

Instrument Cluster Display Location And Controls

The vehicle’s instrument cluster is equipped with an
instrument cluster display (base or premium cluster),
which offers useful information to the driver.

The instrument cluster display controls allows the driver to
select information by pushing the directional buttons
mounted on the steering wheel:

• Up Arrow Button

Push and release the up arrow button to scroll
upward through the Main Menu items.

• Down Arrow Button

Push and release the down arrow button to scroll
downward through the Main Menu items.

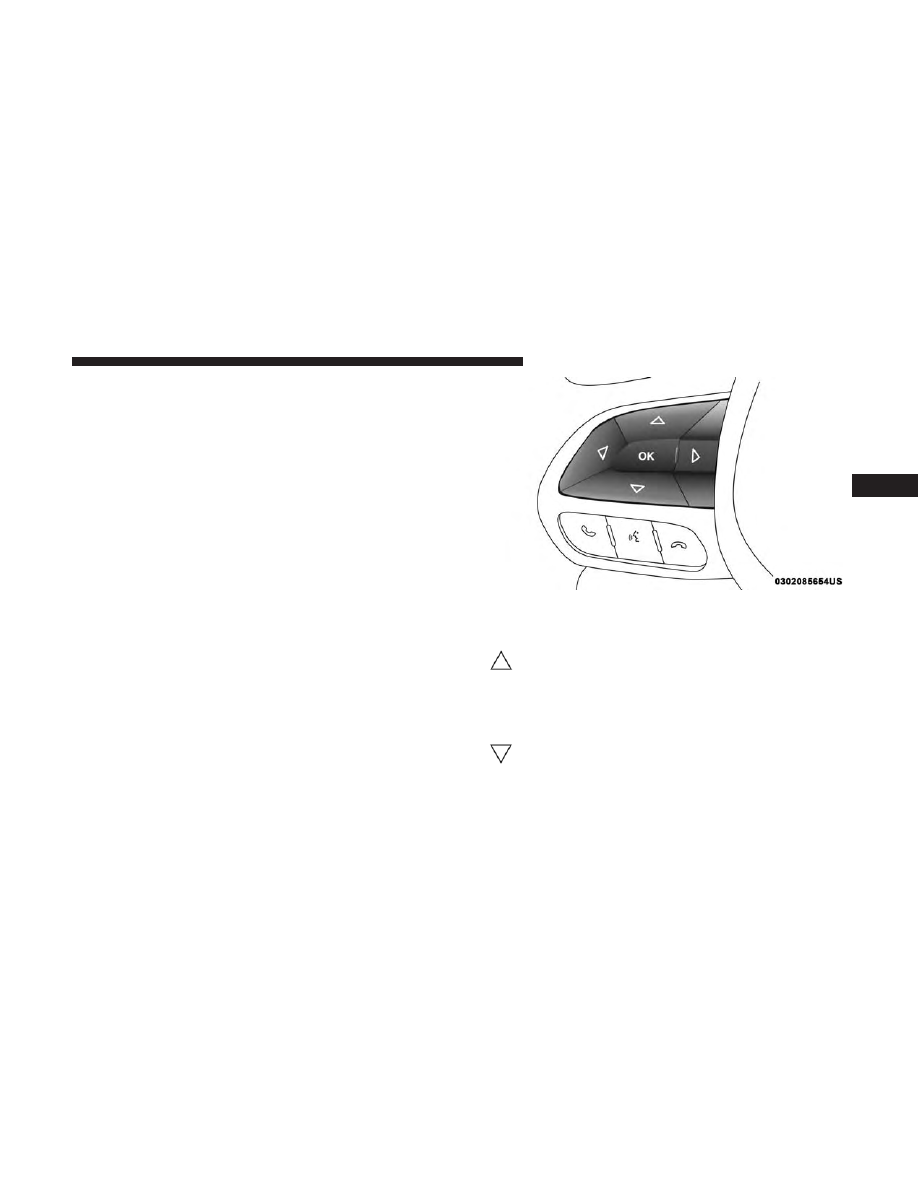

Instrument Cluster Display Control Buttons

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

193

• Right Arrow Button

Push and release the right arrow button to access
the information screens or submenu screens of a
main menu item.

• Back/Left Arrow Button

Push and release the left arrow button to access
the information screens or submenu screens of a
main menu item.

• OK Button

Push the OK button to access/select the information
screens or submenu screens of a Main Menu item. Push
and hold the OK button for two seconds to reset
displayed/selected features that can be reset.

The instrument cluster display (base/premium cluster)
features a driver-interactive display that is located in the
center of the instrument cluster, and may include the
following menu/submenu items:
• Speedometer
• Vehicle Info
• Driver Assist — If Equipped

• Fuel Economy
• Trip (Trip A/Trip B)
• Stop/Start — If Equipped
• Audio
• Messages
• Screen Setup

Oil Life Reset

• Your vehicle is equipped with an engine oil change

indicator system. The “Oil Change Required” message
will display for approximately five seconds after a single
chime has sounded, to indicate the next scheduled oil
change interval. The engine oil change indicator system
is duty cycle based, which means the engine oil change
interval may fluctuate, dependent upon your personal
driving style.

• Unless reset, this message will continue to display each

time the ignition is cycled to the ON/RUN position.

• To reset the oil change indicator after performing the

scheduled maintenance, refer to the following proce-
dure.

194

GETTING TO KNOW YOUR INSTRUMENT PANEL

Oil Life Reset

Without pressing the brake pedal, push the ENGINE
START/STOP button and place the ignition in the ON/
RUN position (do not start the vehicle.)

1. Push the OK button to enter the instrument cluster

display menu screen.

2. Push and release the down arrow button to access the

”Oil Life” menu screen.

3. Push the left arrow button or right arrow button to

access the “Vehicle Info” submenu.

4. Hold the OK button to reset the “Oil Life” to 100%.

5. Push the up arrow button to exit the instrument cluster

display menu screen.

Secondary Method For Oil Life Reset Procedure

1. Without pushing the brake pedal, place the ignition in

the ON/RUN position (do not start the engine).

2. Fully press the accelerator pedal, slowly, three times

within ten seconds.

3. Without pushing the brake pedal, place the ignition in

the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

195

KeySense Cluster Messages — If Equipped

When the KeySense key is in use there will be:

• Continuous, dedicated telltale
• Unique Display Splash Screen

With KeySense in use there will be multiple associated
messages shown in the following table:

Setting

Instrument Cluster Display Message

None – With vehicle

ignition ON

“KeySense in use. Max vehicle speed set to xx MPH/or km/h”

Max Vehicle Speed

• “Max speed reached. KeySense in use” supported by a chime

• “Approaching max speed xx MPH/km” supported by a chime

Start Up Fuel Alert message

“Range to empty xxx miles or km”

Early Low Fuel Alert Message

“Fuel Low”

ParkSense

“Feature cannot be disabled. KeySense in use”

Blind Spot

“Feature cannot be disabled. KeySense in use”

Forward Collision Warning

“Feature cannot be disabled. KeySense in use”

196

GETTING TO KNOW YOUR INSTRUMENT PANEL

Instrument Cluster Display Menu Items

NOTE:

The instrument cluster display menu items display

in the center of the instrument cluster. Menu items may
vary depending on your vehicle features.

Speedometer

Push and release the up or down arrow button until
Speedometer is highlighted in the instrument cluster dis-
play. Push and release the OK button to toggle between
MPH and km/h.

Vehicle Info

Push and release the up or down arrow button until
Vehicle Info is highlighted in the instrument cluster dis-
play. Push the left or right arrow button to scroll through
the following information submenus:

Tire Pressure

If tire pressure is OK for all tires, a vehicle ICON is
displayed with tire pressure values in each corner of the
ICON.

If one or more tires have low pressure, “Inflate Tire To XX”
is displayed with the vehicle ICON, and the tire pressure

values in each corner of the ICON with the pressure value
of the low tire displayed in a different color than the other
tire pressure value.

If the Tire Pressure system requires service, “Service Tire
Pressure System” is displayed.

Tire PSI is an information only function and cannot be
reset. Refer to “Tire Pressure Monitoring System (TPMS)”
under “Safety” for further information.

Coolant Temperature

Displays the actual coolant temperature.

Transmission Temperature

Displays the actual transmission temperature.

Oil Temperature

Displays the actual oil temperature.

Oil Pressure

Displays the actual oil pressure.

Battery Voltage

Displays the actual battery voltage.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

197

Engine Hours — If Equipped

Displays the number of hours of engine operation.

Oil Life

To reset the Oil Life, you must hold the OK button. The
“Hold OK to Reset” instruction will be displayed at all
times, but the following conditions will need to be met in
order to reset Oil Life:
• The vehicle must be off
• The ignition must be in the ON/RUN position

If the conditions are met, holding the OK button will reset
the gauge and the numeric display will return to 100%.

If the conditions are not met, a popup message will display
for 5 seconds, describing the required conditions, and then
the Oil Life screen will reappear.

Driver Assist

Push and release the up or down arrow button until the
Driver Assist display icon is highlighted in the instrument
cluster display. Refer to “Adaptive Cruise Control (ACC)
— If Equipped” in “Starting And Operating” for further
information.

Fuel Economy

Push and release the up or down arrow button until the
Fuel Economy Menu item is highlighted in the instrument
cluster display. The Fuel Economy Menu will display the
following:
• Two sub menu pages that can be toggled between using

the left and right arrow buttons; one with Current Value
displayed and one without the Current Value displayed:

– Average Fuel Economy (MPG, L/100 km, or km/l)
– Range To Empty (miles or km)
– Current Fuel Economy (MPG, L/100 km, or km/l)
– The Max and Min values will correspond to the

particular engine requirements

• Hold OK to reset average fuel economy information.

Trip Info

Push and release the up or down arrow button until the
Trip Menu item is highlighted in the instrument cluster
display. Push the left or right arrow button to scroll
through the Trip A and Trip B submenus. The Trip infor-
mation will display the following:
• Distance
• Average Fuel Economy

198

GETTING TO KNOW YOUR INSTRUMENT PANEL

• Elapsed Time

Hold the OK button to reset feature information.

Stop/Start – If Equipped

Push and release the up or down arrow button until the
Stop/Start menu title is displayed in the instrument cluster
display.

Audio

Push and release the up or down arrow button until the
Audio Menu displays in the instrument cluster display.

Messages

Push and release the up or down arrow button until
Messages is highlighted in the instrument cluster display.

This feature shows the number of stored warning mes-
sages. Pushing the right arrow button will allow you to see
what the stored messages are.

NOTE:

The popup messages indicate the status of the

system and/or the conditions that need to be met. Mes-
sages remain in the stored stack until condition is cleared.

Screen Setup

Push and release the up or down arrow button until the
Screen Setup Menu displays in the instrument cluster
display. Push and release the OK button to enter the
submenus. The Screen Setup feature allows you to change
what information is displayed in the instrument cluster as
well as the location that information is displayed.

Premium Instrument Cluster Display Screen Setup Options:

1 — Lower Left

• None

• Compass (Default)

• Outside Temp.

• Time

• Range

• Average/Current (MPG, L/100km, or km/L)

• Trip A Distance

• Trip B Distance

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

199

Premium Instrument Cluster Display Screen Setup Options:

2 — Center

• None

• Compass

• Outside Temp.

• Time

• Range

• Average/Current (MPG, L/100km, or km/L)

• Trip A Distance

• Trip B Distance

• Audio

• Digital Speed

• Menu Title (Default)

3 — Lower Right

• None

• Compass

• Outside Temp. (Default)

• Time

• Range

• Average/Current (MPG, L/100km, or km/L)

• Trip A Distance

• Trip B Distance

4 — Odometer (Premium Instrument Cluster)

• Show — Default

• Hide (Odometer will still appear when door is open)

5 — Defaults

• Restore

• Cancel

200

GETTING TO KNOW YOUR INSTRUMENT PANEL
