Lada Largus. Снятие выпускного коллектора двигателя 1,6 (16V)
Снимаем выпускной коллектор для его замены, замены уплотнительной
прокладки коллектора, а также при ремонте головки блока цилиндров.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем защиту силового агрегата (см. «Снятие
защиты силового агрегата»). Отсоединяем приемную трубу системы
выпуска отработавших газов от выпускного коллектора (см. «Снятие
системы выпуска отработавших газов»).

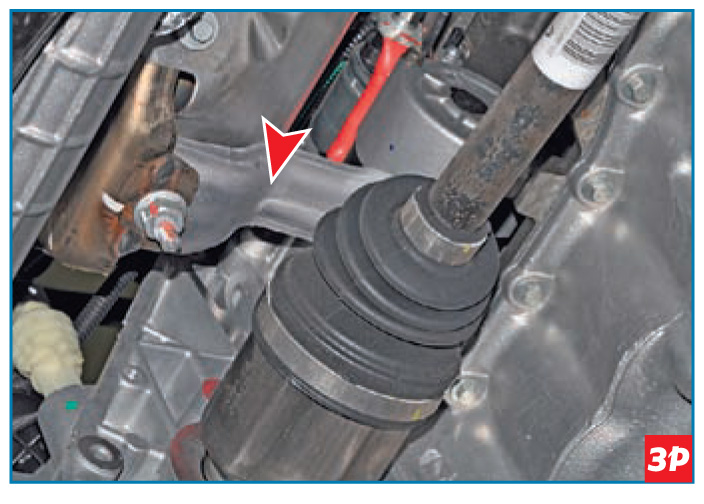

Снизу выпускной коллектор поддерживает кронштейн, прикрепленный к блоку
цилиндров.

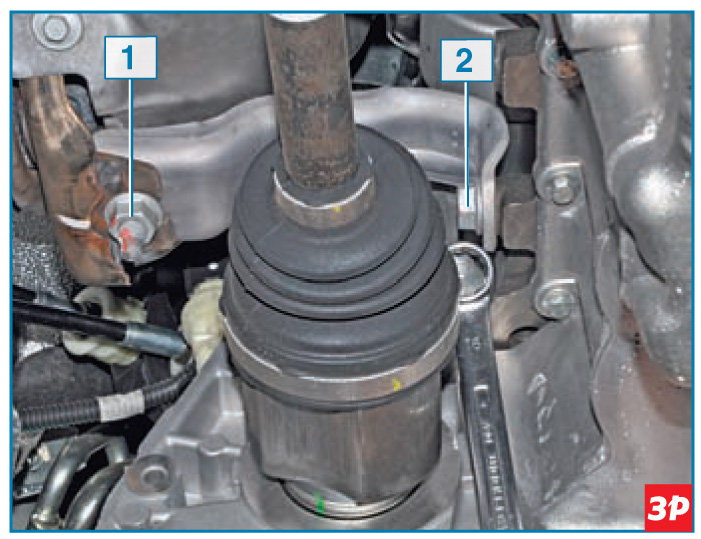

Накидным ключом или головкой «на 16» отворачиваем на несколько витков
резьбы гайку 1 крепления кронштейна к коллектору и болт 2 крепления
кронштейна к блоку цилиндров.

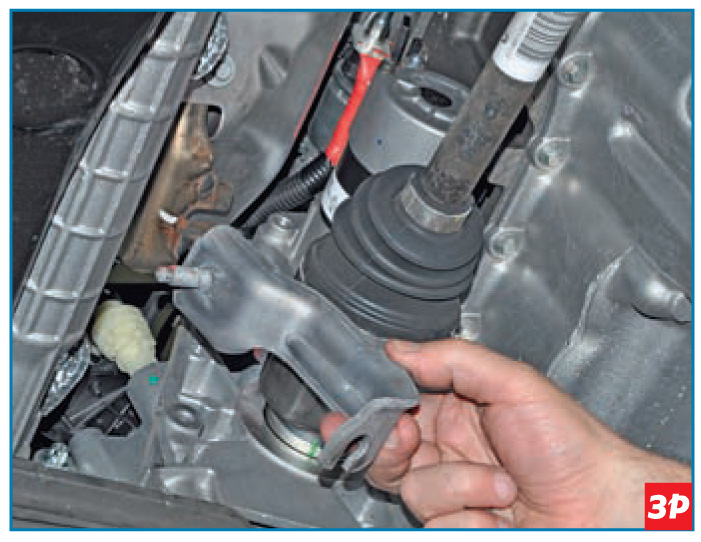

Снимаем кронштейн крепления коллектора.
Снимаем корпус воздушного фильтра (см. «Снятие
корпуса воздушного фильтра»).
Для наглядности дальнейшие операции показываем на демонтированном
двигателе. Головкой «на 10» отворачиваем пять болтов крепления верхнего
теплозащитного экрана коллектора.
Расположение болтов крепления верхнего теплозащитного экрана коллектора.
Демонтируем управляющий датчик концентрации кислорода (см. «Снятие
датчиков концентрации кислорода»). Перед отворачиванием гаек
крепления коллектора смачиваем резьбовые соединения гаек и шпилек
проникающей жидкостью типа WD-40.

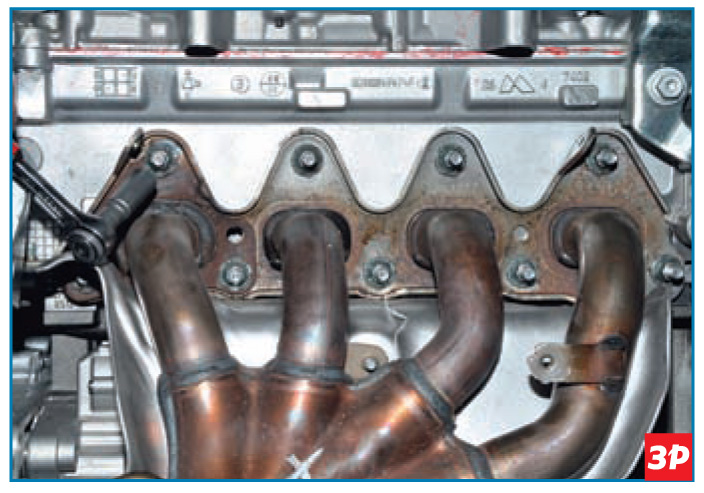

Высокой головкой «на 10» отворачиваем девять гаек крепления фланца
выпускного коллектора к головке блока цилиндров…
…и, сдвинув коллектор по шпилькам, снимаем коллектор в сборе с нижним
теплозащитным экраном.

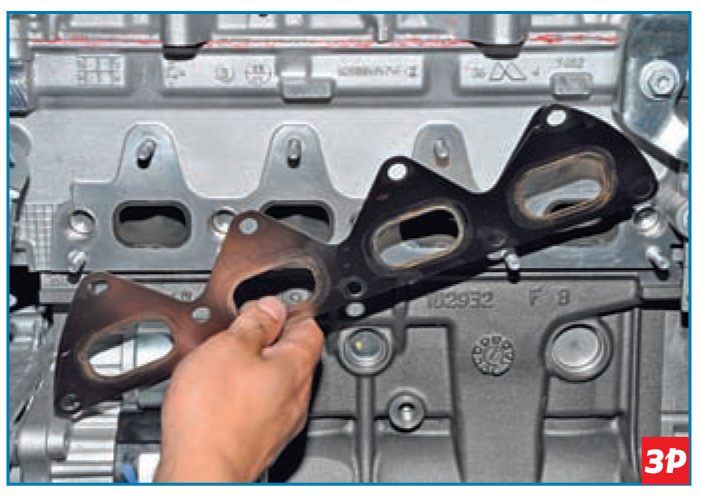

Снимаем со шпилек головки блока цилиндров прокладку выпускного
коллектора.

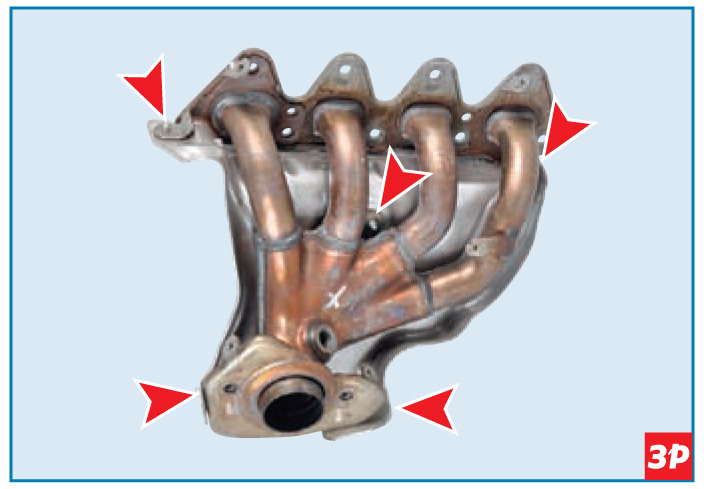

При необходимости ключом «на 10» отворачиваем пять болтов крепления
нижнего теплозащитного экрана к выпускному коллектору…
…и разъединяем коллектор и экран.
Перед монтажом выпускного коллектора очищаем привалочные поверхности
головки блока цилиндров и коллектора от нагара. Установив новую
прокладку, сборку проводим в обратной последовательности. Перед
заворачиванием гаек крепления коллектора на шпильки головки блока
цилиндров наносим графитовую смазку. Гайки крепления выпускного
коллектора затягиваем равномерно (перемещаясь от центра к краям)
предписанным моментом (см. «Приложения»).
