Renault Duster. Снятие амортизаторной стойки (и ее разборка) задней подвески автомобиля 4х4

Снимаем амортизаторную стойку для замены ее элементов.
Работу проводим на ровной площадке, смотровой канаве или эстакаде.
Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия с защитным чехлом или телескопической стойки (амортизатора).
Работа показана на левой амортизаторной стойке.
Правая стойка снимается аналогично.

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.


Открыв дверь багажного отделения, снимаем шторку.

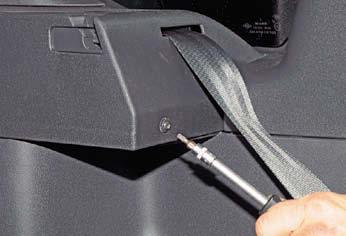

Ключом Torx T-20 отворачиваем саморез заднего крепления левой полки багажного отделения.

Тем же инструментом отворачиваем саморез переднего крепления полки…

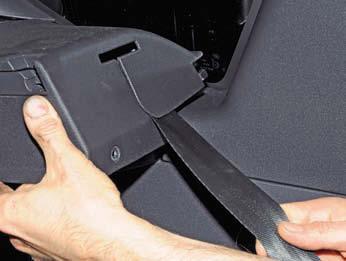

…и сдвигаем ее вперед по ремню безопасности заднего пассажира.

Крепление амортизаторной стойки к кузову:резинометаллическая опорная шайба; гайка; шток амортизатора.

Трубчатым ключом «на 21» (можно воспользоваться «свечным» ключом для автомобилей ВАЗ) ослабляем затяжку гайки крепления штока амортизаторной стойки к кузову, удерживая шток амортизатора от проворачивания шестигранником «на 6».
Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

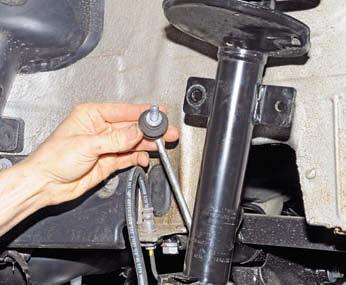

Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).

Головкой «на 18» отворачиваем гайку болта верхнего крепления амортизаторной стойки к кулаку задней подвески, удерживая болт ключом того же размера.
Аналогично отворачиваем гайку болта нижнего крепления стойки.
Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Отводим амортизаторную стойку от кулака.
Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления…

…и снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу крепления амортизаторной стойки.
Для разборки стойки зажимаем кронштейн амортизаторной стойки в тисках.

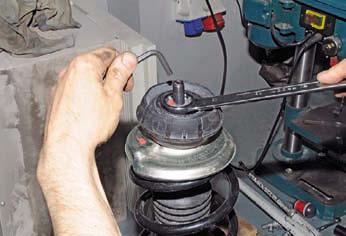

Накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»…

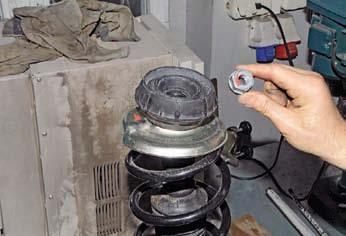

…и снимаем гайку.

Снимаем верхнюю резиновую опору стойки…

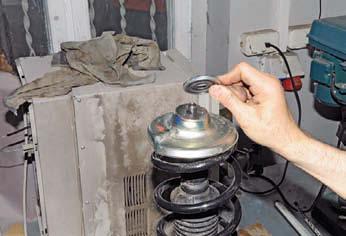

…подшипник верхней опоры…

…и верхнюю опорную чашку пружины.

Снимаем пружину…

…и буфер хода сжатия с защитным чехлом штока.

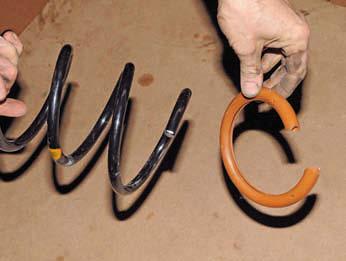

Снимаем с нижнего витка виброшумопоглощающий чехол.
Собираем и устанавливаем амортизаторную стойку в обратной последовательности.
Изношенные детали заменяем новыми.

Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней опорной чашки пружины, приваренной к корпусу телескопической стойки…

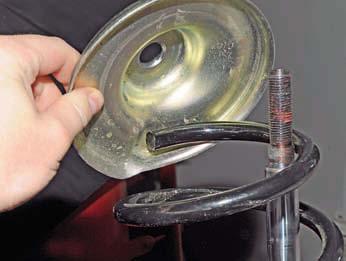

…а верхний виток упирался в подштамповку верхней опорной чашки пружины.
Гайку крепления стойки к кузову и болты крепления стойки к кулаку затягиваем предписанными моментами (см. Приложения).
