Renault Duster. Снятие передней амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее пружины, верхней опоры, подшипника опоры, буфера хода сжатия с защитным чехлом или телескопической стойки (амортизатора).
Снимаем амортизаторную стойку на ровной площадке.

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.


В подкапотном пространстве…

…высокой головкой «на 21» с наружным шестигранником (или захватив наружную поверхность головки трубным ключом) ослабляем затяжку гайки верхнего крепления амортизаторной стойки, удерживая шток амортизатора от проворачивания шестигранником «на 6».
Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.

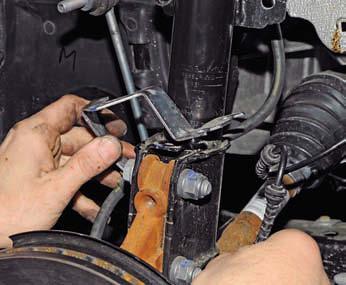

Головкой «на 10» отворачиваем болт крепления держателя жгута проводов датчика скорости вращения колеса.

Отводим держатель со жгутом проводов от стойки.

Отсоединяем от кронштейна амортизаторной стойки стойку стабилизатора (см. Снятие стойки стабилизатора поперечной устойчивости).

Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к поворотному кулаку, удерживая болт ключом того же размера.
Аналогично отворачиваем гайку болта нижнего крепления стойки.
Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Отводим стойку от поворотного кулака.
Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления.

Снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки.
Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу так, чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину.

При работе со сжатой пружиной следует соблюдать осторожность.


После того, как пружина перестанет давить на опорные чашки…

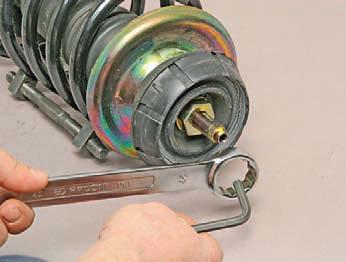

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».

Снимаем опору стойки…

…подшипник верхней опоры…

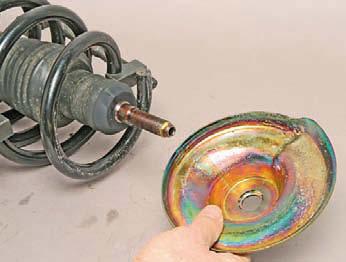

…и верхнюю чашку пружины.
Снимаем пружину со стяжками…

…и буфер хода сжатия с защитным чехлом.

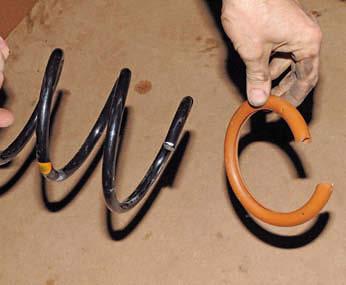

Снимаем виброшумопоглощающий чехол пружины.
Собираем и устанавливаем амортизаторную стойку в обратной последовательности.
Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней чашки пружины, приваренной к корпусу стойки…

…а верхний виток упирался в подштамповку верхней чашки пружины.
Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами (см. Приложения).
